DS18B20的工作原理DS18B20是一种数字温度传感器，其工作原理基于温度对半导体材料电阻的影响。
本文将详细介绍DS18B20的工作原理。
DS18B20采用了单总线接口，使得其连接和控制变得简单方便。
它由三个主要部分组成：温度传感器、数字转换器和总线接口电路。
温度传感器部分是DS18B20的核心，它采用了特殊的半导体材料，该材料的电阻与温度呈线性关系。
当温度上升时，半导体材料的电阻值会增加；当温度下降时，电阻值会减小。
这种特性使得DS18B20能够通过测量电阻值来间接测量温度。
数字转换器部分负责将传感器测得的电阻值转换为数字信号。
DS18B20采用了Delta-Sigma调制技术，将模拟信号转换为数字信号。
通过对电阻值进行采样和量化，可以得到与温度相关的数字信号。
总线接口电路是DS18B20与控制器之间的连接桥梁。
DS18B20采用了单总线接口协议，即只需要一个引脚就可以完成数据传输和控制。
总线接口电路负责接收控制器发送的指令，并将传感器测得的温度数据发送给控制器。
DS18B20的工作流程如下：首先，控制器发送启动转换指令给DS18B20，传感器开始测量温度。
然后，控制器通过总线接口电路读取传感器的温度数据。
最后，控制器根据接收到的温度数据进行处理和显示。
DS18B20具有以下特点：首先，它具有较高的温度测量精度，通常可以达到±0.5°C。
其次，DS18B20具有较低的功耗，工作电流仅为1-5mA。
此外，DS18B20还具有较长的传输距离，可以达到100米左右。
总之，DS18B20是一种基于半导体材料电阻与温度相关的数字温度传感器。
通过测量电阻值，并经过数字转换和总线接口电路的处理，DS18B20可以将温度信息转化为数字信号，并与控制器进行通信。
其高精度、低功耗和远距离传输等特点，使得DS18B20在各种温度测量应用中得到广泛应用。
DS18B20单总线温度采集实验一、实验目的1. 熟悉Keil IDE uVision集成开发环境软件的使用方法。
2. 学习DS18B20 单总线温度传感器的使用。
二、实验内容DS18B20 为单总线12 位（二进制）温度读数。
内部有64 位唯一的ID 编码。
工作电压从 3.0~5.5V。
测量温度范围从-55℃~125℃。
高位±0.0625℃分辨率。
三、实验要求1. 数码管显示温度数据，显示百、十、个位并保留一位小数。
2. 画出程序流程图，并独立编写C51程序。
3. 做好实验前预习，完成proteus仿真和实物搭建。
四、实验硬件电路及芯片特性DS18B20 内部框图：温度寄存器格式：DSl8B20 工作过程中的协议如下:初始化ROM 操作命令存储器操作命令处理数据初始化：单总线上的所有处理均从初始化开始。
单片机将总线拉低至少480μs 然后释放总线，DS18B20 检测到上升沿后在等待15～60μs 后拉低总线，说明器件存在。
拉低持续时间为60～240μs。
读写时序：推荐的读时序：DS18B20 的核心功能是直接数字温度传感器。
温度传感器可以配置成9、10、11 和12 位方式。
相应的精度分别为：0.5℃、0.25℃, 0.125℃和0.0625℃。
默认的分辨率为12 位。
DS18B20 在空闲低功耗状态下加电（寄生电源工作方式）。
主机必须发出Convert T [44h]命令使其对测量温度进行A-D 转换。
接下来进行采集转换，结果存于两字节高速温度寄存器并返回到空闲低功耗状态。
如果DS18B20 在外部VDD 供电方式下，单片机可以在发出Convert T 命令并总线为1 时（总线为0 表示正在转换）发出“read time slots”命令。
温度分辩率配置：五、实验步骤1. 在Keil IDE u Vision集成开发环境下建立工程文件，编辑源文件、编译、链接并生成目标文件，仿真调试验证结果。

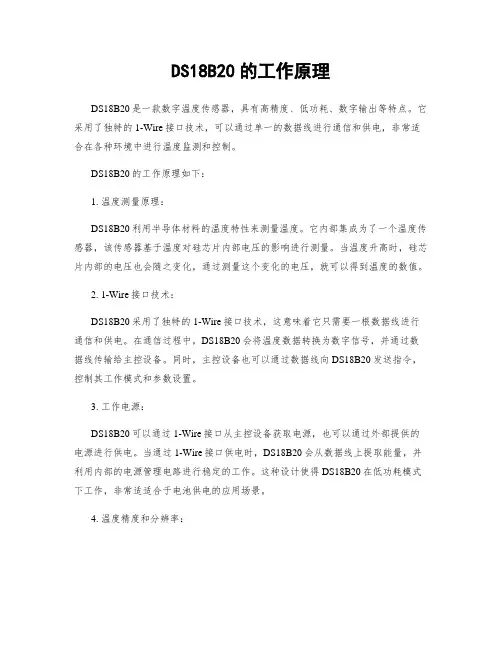

DS18B20的工作原理DS18B20是一款数字温度传感器，具有高精度、低功耗、数字输出等特点。
它采用了独特的1-Wire接口技术，可以通过单一的数据线进行通信和供电，非常适合在各种环境中进行温度监测和控制。
DS18B20的工作原理如下：1. 温度测量原理：DS18B20利用半导体材料的温度特性来测量温度。
它内部集成为了一个温度传感器，该传感器基于温度对硅芯片内部电压的影响进行测量。
当温度升高时，硅芯片内部的电压也会随之变化，通过测量这个变化的电压，就可以得到温度的数值。
2. 1-Wire接口技术：DS18B20采用了独特的1-Wire接口技术，这意味着它只需要一根数据线进行通信和供电。
在通信过程中，DS18B20会将温度数据转换为数字信号，并通过数据线传输给主控设备。
同时，主控设备也可以通过数据线向DS18B20发送指令，控制其工作模式和参数设置。
3. 工作电源：DS18B20可以通过1-Wire接口从主控设备获取电源，也可以通过外部提供的电源进行供电。
当通过1-Wire接口供电时，DS18B20会从数据线上提取能量，并利用内部的电源管理电路进行稳定的工作。
这种设计使得DS18B20在低功耗模式下工作，非常适适合于电池供电的应用场景。
4. 温度精度和分辨率：DS18B20具有高精度的温度测量能力，可以达到±0.5℃的精度。
同时，它还可以根据需要进行温度分辨率的设置，可选的分辨率包括9位、10位、11位和12位。
分辨率越高，测量的温度范围越小，但精度也相应提高。
5. 多个DS18B20的连接：由于DS18B20采用了1-Wire接口技术，可以通过将多个DS18B20连接在同一条数据线上，实现多个温度传感器的同时测量。
每一个DS18B20都有一个惟一的64位ROM代码，通过这个代码可以区分不同的传感器。
主控设备可以通过发送指令来选择特定的传感器进行温度测量。
总结：DS18B20是一款采用1-Wire接口的数字温度传感器，具有高精度、低功耗、数字输出等特点。
