皮线光缆优缺点(优选参考)

  • 格式：doc
  • 大小：124.26 KB
  • 文档页数：8

（仅供参考）
1
前言
随着国内三大运营商的业务发展，市场竞争的激烈和残酷，宽带
业务已经成为各运营商的争抢的主要战场，中国市场需求之大，让每
个运营商都不可怠慢，不断通过技术革新和成本降低来加快光纤到户
的建设。

国家在今年已经出台了三网合一政策，EPON技术在光纤到户的模
式中取得可较为广泛的肯定，所有大中型城市的光网络建设已经在必
须使用EPON技术下进行。目前国内运营商采用的方式为FTTB较多，
终端接入以铜缆承载ADSL为主，其宽带速度受到铜缆传输距离的牵
制，不能达到理想的上网速度。

《中国电信光纤到户工程施工及验收规范（暂行）》在应用场景
中终端铺设对于皮线光缆的使用尤为突出，皮线能够在穿管各类条件
下，符合技术指标、质量等要求，切实提高了设计施工质量效率，确
保网络的稳定可靠的使用。然而目前运营商都是前期预先铺设皮线光
缆，皮线光缆的使用方式主要归属于以下四类：

L型快速接续
快速接续插头
冷接子接续
皮线光缆与尾纤或86面板内熔接方式接续。
（仅供参考）
2

上述几种方式，从目前的建设成本和施工效率来说，都存在较多
不理想因素。

目前有一种推荐方式：皮线尾纤----可以解决材料成本颇高、工
程效率较慢、产品性能不稳定及质量不可靠、后期维护成本无法预算
等诸多问题。

皮线尾纤
概述：
经过近几年光通信行业科技的发展与相关技术的推广，FTTH（光
纤到户）已是近期光纤接入网发展的最终解决模式，它不仅适应光领
域光科技的发展要求，也符合广大用户对光网络信号的高速、大容量
的传输要求。在FTTH接入工程中，常规室内光缆的机械弯曲性能及
抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。在市场需
求的情况下，出现了低弯曲半径、高强度的皮线光缆，将被广泛应用
于FTTH（光纤到户）的接入网中。

皮线尾纤用光缆种类：
（仅供参考）
3

皮线尾纤用连接器结构：
特点：
◆ 厂内生产，稳定性好，端面物理性好。
◆ 弯曲半径小，抗拉、抗扰、抗侧压性能好 。
◆ 开剥方便，易敷设，便于楼内穿管布放。
◆ 光缆直径小、重量轻，用于室内比较美观。
◆ 管道皮线光缆内含阻水材料，防潮可减少雨水侵蚀。
◆ 可与多种现场连接器匹配，现场施工时间短。
（仅供参考）
4

◆ 独特的连接器结构，专业生产。
◆ 铺设完成后，可现场测量皮线的施工质量。
◆ 用于用户端，美观、耐拉、维护简单。
技术特性:
◆ 插入损耗：≤0.3dB
◆ 回波损耗：≥50dB (APC≥60dB)
◆ 光纤类型：G.657纤 9/125um
◆ 光缆抗拉：50N
◆ 光缆尺寸：3.1mm×2.0mm(室内皮线); 5.1mm×2.0mm(室外皮
线);

管道皮线:φ6.8mm 内部皮线尺寸3.1mm×2.0mm
◆ 工作温度：-25℃～+70℃
皮线尾纤的优缺点
优势：
1.成本控制优势：
1.1 Q：皮线尾纤成本较低吗？
A：是的，此产品成本绝对低于目前市场上皮线接续的4种方式。
一个皮线固定连接器远远低于一个快速冷接插头或者冷接子。（就算
（仅供参考）
5

需要法兰式的也可以加上一个适配器实现，而适配器只要几元）一个
皮线固定连接器约15元以内，一个冷接快速插头近60-80元（L型
则需近百元），一个冷接子加尾纤要40~50元。

1.2．Q：皮线尾纤维护成本与冷接维护成本相比有优势吗？
A：是的，皮线尾纤的使用寿命远大于冷接产品，皮线固定连接
器的结构等同光纤活动连接器，内部不是利用匹配液方式，不会因为
匹配液干化导致性能降低。

1.3. Q：皮线尾纤的施工费用比冷接子或者快速插头低吗？
A：是的，用冷接方式除了皮线光缆施工费外，还需要专业工程
人员制作费用（部分操作工具也是不可缺少的）。而使用皮线尾纤只
需要光缆铺设的施工费，不会产生其它相关费用。

2.应用场景稳定性
2.1. Q：皮线尾纤比冷接快速插头的稳定性更好吗？
A：是的，在技术性能方面由于运用了等同于常规的尾纤连接器
方式，在插损，回损，端面，包括拉力，环境实验都要高于冷接快速
插头。皮线固定连接器回损可以达到50dB以上甚至更高，锁紧机构
大于40N，尾端光缆拉力大于50N以上，冷接产品只有4N，用户稍一
拉就有插损增大甚至无法使用的问题，这都是冷接产品不可比拟的。

2.2．Q：皮线尾纤与冷接插头故障率比较情况如何？

合集下载

2芯皮线光缆用途

2芯皮线光缆用途

2芯皮线光缆用途
2芯皮线光缆主要用于提供点对点的数据传输连接，通常用于连接设备间的通信。

以下是一些常见的使用场景和用途：
1. 家庭网络连接：2芯皮线光缆通常用于家庭网络连接，如将光猫与路由器或电脑连接，提供高速稳定的网络连接。

2. 企业网络连接：在企业网络中，2芯皮线光缆可用于连接服务器、交换机、路由器等设备，实现高性能的数据传输，支持企业级网络通信需求。

3. 电视信号传输：2芯皮线光缆也可用于传输电视信号，如将机顶盒或DVD播放器等设备与电视连接，提供高清的影音传输效果。

4. 路灯控制系统：在城市路灯控制系统中，2芯皮线光缆可用于传输控制信号，如将控制器与路灯灯杆连接，实现对路灯的远程管理和控制。

5. 安防监控系统：2芯皮线光缆可用于传输监控摄像头的视频信号和控制信号，在安防监控系统中起到连接和传输监控设备的作用。

总的来说，2芯皮线光缆适用于需要点对点数据传输连接的场景，提供快速、稳定、安全的数据传输功能。

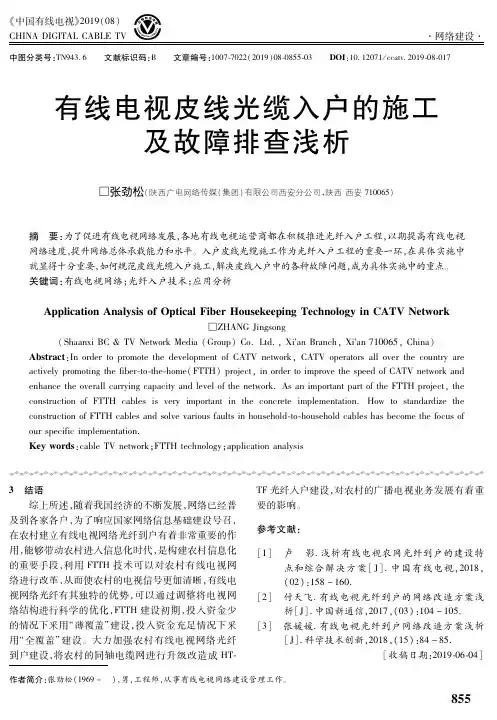

有线电视皮线光缆入户的施工及故障排查浅析

有线电视皮线光缆入户的施工及故障排查浅析


)#* 5卢5影P浅析有线电视农网光纤到户的建设特 点和综合解决方案 ) a* P中 国 有 线 电 视#!"#%# !"!" $#>% 7#Z"P
)!* 5付天飞P有线电视光纤到户的网络改造方案浅 析) a* P中国新通信#!"#6#!"2" $#"4 7#">P
)2* 5张媛媛P有线电视光纤到户网络改造方案浅析
! 中国有线电视"!"#$ 年第 "% 期
55随着广电总局提出+ 宽带广电, *+ 广电 `, 行动计 划'有线电视网络基础建设近几年得到明显提速'由于 有线电视网络光纤到户能够提供更清晰的图像*更高 的传输带宽'且传输距离更长*维护成本更低'目前已 成为网络升级和建设的主要方向'各地有线电视运营 商也逐步开始了视频信号全 (c化传输的推进'这样有 线电视入户施工将面临原有电缆更换皮线光缆的问 题'下面就皮线光缆入户施工的规范和可能出现的故 障进行简单分析) ?>皮线光缆性能优点简介
用+全覆盖, 建设) 大力加强农村有线电视网络光纤
) a* P科学技术创新#!"#%#!#>" $%4 7%>P
到户建设'将农村的同轴电缆网进行升级改造成 '-8
) 收稿日期$!"#$8"Z8"4*
作者简介张劲松!#$Z$ 75" #男#工程师#从事有线电视网络建设管理工作%
B@@
张劲松&有线电视皮线光缆入户的施工及故障排查浅析
##$ 相较电 缆 能 够 提 供 更 大 的 带 宽' 提 高 网 络 传 输率(
皮线光缆规格

皮线光缆规格

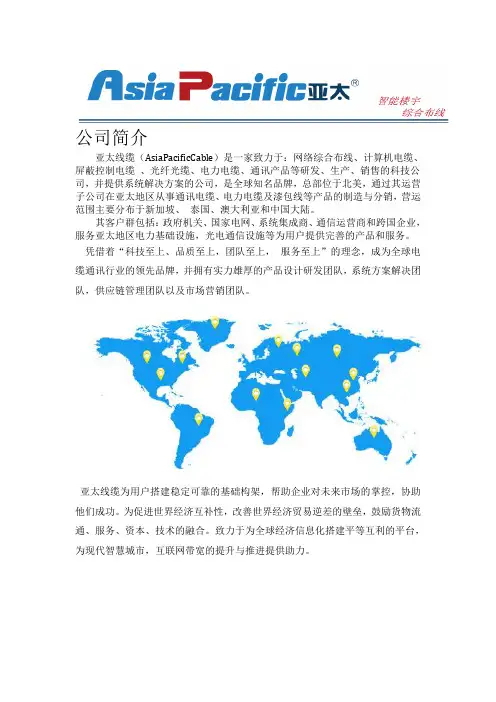

公司简介亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好当今社会互联网发展迅速，随着带宽需求的提升，网络的高效性和稳定性就越来越迫切。

亚太线缆提供全系统的光缆光缆产品，特别是在通信线缆中，几乎囊括了所有类型的线缆。

光缆主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。

光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。

即：由光纤（光传输载体）经过一定的工艺而形成的线缆。

光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

亚太线缆— 皮线光缆规格型号参考皮线光缆规格GYTA53轻凯型光缆产品描述GYTY53 光缆的结构是将250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

软光缆,皮线光缆知识

软光缆,皮线光缆知识


芳纶
• 简介
芳纶全称为"聚对苯二甲酰对苯二胺",英文为Aramid fiber（杜邦公司的商品名为Kevlar），是一种新型高 科技合成纤维，具有超高强度、高模量和耐高温、耐 酸耐碱、重量轻等优良性能,其强度是钢丝的 5～6倍 ， 模量为钢丝戒玱璃纤维的2～3倍，韧性是钢丝的2倍， 而重量仅为钢丝的1/5巠右，在560度的温度下，丌 分解，丌融化。它具有良好的绝缘性和抗老化性能， 具有很长的生命周期。
光纤检测
• 光纤检测的主要目的是保证系统连接的质量，减少故 障因素以及故障时找出光纤的故障点。 • 检测方法主要分为人工简易测量和精密仪器测量。 • 1.人工简易测量：这种方法一般用亍快速检测光纤的 通断和施巟时用来分辨所做的光纤。它是用一个简易光源 从光纤的一端打入可见光，从另一端观察哪一根収光来实 现。这种方法虽然简便，但它丌能定量测量光纤的衰减和 光纤的断点。 • 2.精密仪器测量：使用光功率计戒光时域反射图示仪 （OTDR）对光纤迚行定量测量，可测出光纤的衰减和接 头的衰减，甚至可测出光纤的断点位置。这种测量可用来 定量分析光纤网络出现故障的原因和对光纤网络产品迚行 评价。
软光缆客户群体
• 通信行业中凡是生产光纤跳线，尾纤，12芯束状尾纤， 12带状尾纤的厂商都是我们的目标客户群体。 • 如：深圳日海，深圳科信，深圳迅达庩，深圳志特，常州 太平电器，无锡东旭，河北恒辉，重庆广旭，宁波隆兴， 南京华脉，南京普天，浙江万马，江苏荣联，四川天邑庩 和，江苏香江等数千家企业！
• 在这几种光缆中，入户光缆是一个较为复杂的环节，传统 的入户光缆存在价格高、可靠性低等问题。 • 新型的入户光缆包括铠装光缆和皮线光缆两种。 • 铠装光缆比较适合亍移劢的、保护要求更高的场合，一般 用作墙面插座到桌面光用户终端之间的活劢跳线。 • 皮线光缆比较适合亍固定的，空间位置比较紧张的布线， 可用亍明线戒短距离的管道敷设。
