【CN209705589U】一种具有高度调节功能的远程视频处理设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920654928.X(22)申请日 2019.05.09(73)专利权人 深圳市恒为源电子有限公司地址 518112 广东省深圳市龙岗区吉华街道水径社区吉华路399号红门工业园厂房D座401(72)发明人 熊东华　(51)Int.Cl.G02B 27/01(2006.01)(54)实用新型名称一种具有调节间距功能的智能型VR眼镜(57)摘要本实用新型公开了一种具有调节间距功能的智能型VR眼镜，涉及到虚拟现实领域，包括壳体、调节装置和镜头，所述壳体的前表面中部固定连接有调节装置，所述壳体的内部活动安装有镜头，所述壳体的后侧开设有第一滑道，所述第一滑道的内部开设有第一滑槽，所述第一滑槽的内部活动安装有滑轮，所述镜头的后表面固定连接有第一连接轴。

本实用新型通过调节板和齿轮的配合设置，在摇把转动的同时，能带动调节板和镜头同步移动，通过第一滑槽和滑轮的配合设置，使镜头在水平滑动时更稳定，通过第一连接轴和第一滑道的配合，以及第二滑道和第二连接轴的配合设置，使镜头在移动时能稳定向前移动，调节效果更好。

权利要求书1页 说明书3页 附图4页CN 209656996 U 2019.11.19C N 209656996U权　利　要　求　书1/1页CN 209656996 U1.一种具有调节间距功能的智能型VR眼镜，包括壳体（1）、调节装置（2）和镜头（3），其特征在于：所述壳体（1）的前表面中部固定连接有调节装置（2），所述壳体（1）的内部活动安装有镜头（3）；所述壳体（1）的后侧开设有第一滑道（7），所述第一滑道（7）的内部开设有第一滑槽（4），所述第一滑槽（4）的内部活动安装有滑轮（5），所述镜头（3）的后表面固定连接有第一连接轴（6），所述第一连接轴（6）的一端贯穿第一滑道（7）并与滑轮（5）的中部固定连接；所述调节装置（2）的中部开设有第二滑槽（8），所述第二滑槽（8）的内部活动安装有调节板（9），所述第二滑槽（8）的底部活动安装有齿轮（10），所述调节板（9）的下表面固定连接有齿条（11），所述齿轮（10）的前表面中部固定连接有摇把（12），所述摇把（12）的一端贯穿调节装置（2）的前表面，所述镜头（3）的前表面固定连接有第二连接轴（19），所述壳体（1）的前表面中部开设有第二滑道（18），所述第二连接轴（19）的前端贯穿第二滑道（18）并与调节板（9）的后表面一侧固定连接；所述调节装置（2）的前表面中部开设有转动槽（13），所述转动槽（13）的内部活动安装有固定板（14），所述摇把（12）远离齿轮（10）的一端贯穿转动槽（13）的前侧并与固定板（14）固定连接，所述转动槽（13）的内部开设有多个螺纹孔（15），所述螺纹孔（15）的内部固定安装有螺杆（17），所述固定板（14）上开设有穿孔（16）。

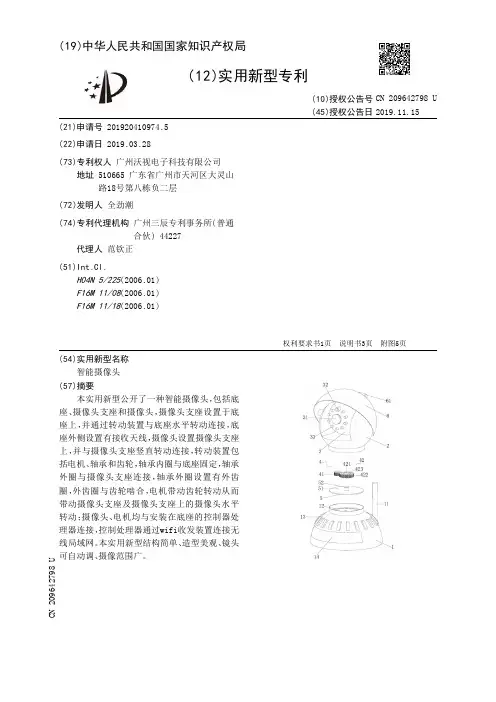

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920410974.5(22)申请日 2019.03.28(73)专利权人 广州沃视电子科技有限公司地址 510665 广东省广州市天河区大灵山路18号第八栋负二层(72)发明人 全劲潮　(74)专利代理机构 广州三辰专利事务所(普通合伙) 44227代理人 范钦正(51)Int.Cl.H04N 5/225(2006.01)F16M 11/08(2006.01)F16M 11/18(2006.01)(54)实用新型名称智能摄像头(57)摘要本实用新型公开了一种智能摄像头，包括底座、摄像头支座和摄像头，摄像头支座设置于底座上，并通过转动装置与底座水平转动连接，底座外侧设置有接收天线，摄像头设置摄像头支座上，并与摄像头支座竖直转动连接，转动装置包括电机、轴承和齿轮，轴承内圈与底座固定，轴承外圈与摄像头支座连接，轴承外圈设置有外齿圈，外齿圈与齿轮啮合，电机带动齿轮转动从而带动摄像头支座及摄像头支座上的摄像头水平转动；摄像头、电机均与安装在底座的控制器处理器连接，控制处理器通过wifi收发装置连接无线局域网。

本实用新型结构简单、造型美观、镜头可自动调、摄像范围广。

权利要求书1页 说明书3页 附图5页CN 209642798 U 2019.11.15C N 209642798U权　利　要　求　书1/1页CN 209642798 U1.智能摄像头，其特征在于，包括底座、摄像头支座和摄像头，摄像头支座设置于底座上，并通过转动装置与底座水平转动连接，底座外侧设置有接收天线，摄像头设置于摄像头支座上，并与摄像头支座竖直转动连接，转动装置包括电机、轴承和齿轮，轴承内圈与底座固定，轴承外圈与摄像头支座连接，轴承外圈设置有外齿圈，外齿圈与齿轮啮合，电机带动齿轮转动从而带动摄像头支座及摄像头支座上的摄像头水平转动；所述摄像头、电机均与安装在底座的控制器处理器连接，控制处理器通过wifi收发装置连接无线局域网。

代理人 颜德昊
(51)Int .Cl . H04R 1/02(2006 .01) H04R 3/00(2006 .01)
(10)授权公告号 CN 209105378 U (45)授权公告日 2019.07.12
( 54 )实用新型名称 一种新型音频设备
( 57 )摘要 本实用新型公开了一种新型音频设备，由音
频箱构成 ，所述音频箱上设有音频传输口 、信息 接收端口和固定架 ，所述音频箱内部设有音频 区 、电 力区和设备区 ，所述音频区内设有扬声器 ， 所述电 力区内设有电 瓶 ，所述设备区内设有信号 传输器 、音频解 调器 和控 制主板 ，所述电 瓶一端 通过电 力线与外接电 源连接 ，所述电 瓶另一端通 过电力线与控制主板连接，所述控制主板通过集 成线分别与信号传输器和音频解调器连接。本音 频设备主要是通过控制终端将用户的通信设备 与音频设备借助网络进行远程连接，从而实现了 控制信息的远程传输 ，在对音频设备进行控制 时 ，只需通过用户通信设备即可完成控制，有效 的提高了音频设备控制的人性化和智能化。
4 .根据权利要求1所述的一种新型音频设备，其特征在于：所述电瓶(9)上设有电力保 护装置，所述电力保护装置由限压器构成。
5 .根据权利要求1所述的一种新型音频设备，其特征在于：所述音频箱(1)内部的音频 区(5)、电力区(6)和设备区(7)之间设有隔板，所述音频箱(1)和隔板均采用PVC材质构成。
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种新型音频设备，解决了传统音频设 备控制方式的局限性问题。 [0006] (二)技术方案 [0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型音频设备，由 音频箱构成，所述音频箱上设有音频传输口、信息接收端口和固定架，所述音频箱内部设有 音频区 、电 力区 和设备区 ，所述音频区内设有扬声器 ，所述电 力区内设有电 瓶 ，所述设备区 内设有信号传输器、音频解调器和控制主板 ，所述电 瓶一端通过电 力线与外接电 源连接 ，所 述电 瓶 另一端通过电 力线与控制主板连接 ，所述控制主板通过集成线分别与信号传输器和 音频解调器连接，所述音频解调器通过音频线与扬声器连接。 [0008] 优选的，所述控制主板为集成电路板，所述控制主板上设有网卡、信息解析器和信 息转换器，所述控制主板连接的集成线内部由电力线和信息传输线构成。 [0009] 优选的，所述信号传输器与信息接收端口位置对应一致，所述信号传输器与控制 终端远程连接，所述控制终端与通信设备远程连接。 [0010] 优选的，所述电瓶上设有电力保护装置，所述电力保护装置由限压器构成。 [0011] 优选的，所述音频箱内部的音频区、电力区和设备区之间设有隔板，所述音频箱和 隔板均采用PVC材质构成。 [0012] (三)有益效果 [0013] 本实用新型提供了一种新型音频设备。具备以下有益效果： [0014] 通过音频设备的远程控制方式的设计，解决了传统音频设备人工亲临现场控制的 局限性问题，本音频设备主要是通过控制终端将用户的通信设备与音频设备借助网络进行 远程连接 ，从而实现了控制信息的远程传输 ，因此 ，在对音频设备进行控制时 ，只需通过 用

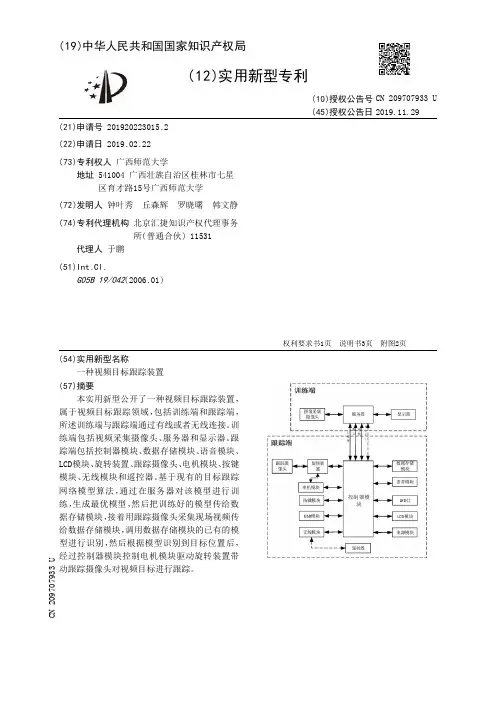

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920223015.2(22)申请日 2019.02.22(73)专利权人 广西师范大学地址 541004 广西壮族自治区桂林市七星区育才路15号广西师范大学(72)发明人 钟叶秀　丘森辉　罗晓曙　韩文静　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 于鹏(51)Int.Cl.G05B 19/042(2006.01)(54)实用新型名称一种视频目标跟踪装置(57)摘要本实用新型公开了一种视频目标跟踪装置，属于视频目标跟踪领域，包括训练端和跟踪端，所述训练端与跟踪端通过有线或者无线连接。

训练端包括视频采集摄像头、服务器和显示器。

跟踪端包括控制器模块、数据存储模块、语音模块、LCD模块、旋转装置、跟踪摄像头、电机模块、按键模块、无线模块和遥控器。

基于现有的目标跟踪网络模型算法，通过在服务器对该模型进行训练，生成最优模型，然后把训练好的模型传给数据存储模块，接着用跟踪摄像头采集现场视频传给数据存储模块，调用数据存储模块的已有的模型进行识别，然后根据模型识别到目标位置后，经过控制器模块控制电机模块驱动旋转装置带动跟踪摄像头对视频目标进行跟踪。

权利要求书1页 说明书3页 附图2页CN 209707933 U 2019.11.29C N 209707933U权　利　要　求　书1/1页CN 209707933 U1.一种视频目标跟踪装置，其特征在于：包括训练端和跟踪端，所述训练端与跟踪端通过有线或者无线连接；所述训练端包括视频采集摄像头、服务器和显示器，所述视频采集摄像头和显示器均与服务器连接，所述服务器与跟踪端通过有线或者无线连接；所述跟踪端包括控制器模块、数据存储模块、语音模块、LCD模块、旋转装置、跟踪摄像头、电机模块、按键模块、无线模块和遥控器，所述数据存储模块、语音模块、LCD模块、电机模块、按键模块和无线模块均与控制器模块连接，所述控制器模块经旋转装置与跟踪摄像头连接，所述控制器模块经电机模块与旋转装置连接。
