天正高手导航2014实际应用操作指南

简介：【天正高手导航2014】是给广大建筑专业毕业生，各大建
筑设计院建筑专业人员所奉献的一份厚礼。
众所周知天正建筑设计软件，是全国各大专业建筑设计院所采用
的建筑设计软件，但是这个软件最大的缺点就是不能以最快的速度形
成建筑设计图较为复杂的各种立面和任意的剖面图，在当前建筑设计
市场竞争白热化的局面下，直接影响了设计出图的速度。本人集三十
年建筑一线的设计经验和近一年零八个月对天正设计软件使用、传
导、转换的二次开发，成功的研制出了【天正高手导航2014】。
这是一个快速设计技巧的灵活应用再现，极大的加快了建筑设计
制图的速度，各种复杂、高低错落的建筑图东西南北四个立面，外加
屋面排水布置图和难度很大的任意剖面图，只需30秒—到一分钟即
可形成，只要再对自动形成的主体图形稍加完善，即可马上成为施工
设计图。
【天正高手导航2014】本设计实际操作指南，最适合刚刚参加工
作的大中专建筑专业的毕业生和各大建筑设计院建筑专业设计者对
天正设计软件使用不熟练，画图速度慢的工程技术人员，如果您有缘
见到本操作指南，您就可以在半个小时之内，或更短的时间内完成一
个中小型的建筑设计所必须的立面图，剖面图，屋面排水布置图，完
成一个建筑物的四个立面图、屋面排水布置图和任意剖面图，只需要
30秒到一分钟。但一定要按照本人引导定式进行天正软件的导航设
精品文档
精品文档
计才能准确完成。
下面就是【天正高手导航2014】操作指南

1， 打开天正建筑设计软件，出现主界面，如【图1】显示

提示新用户；打开菜单一定要用右键展开面板的形式，始终保持主菜
单的整洁性，使之一目了然。
2， 选择【轴网柱子】选项—选择【轴网绘制】
按图例建立一个基本房屋的轴网，【如图2】
精品文档

精品文档
3， 绘制墙线，一定要给出墙体的高度并加上建筑物内外高差的高
度。本教学设计房屋墙体高度为3.60m,内外差高度为0.30m,那
么绘制墙体高度就是3.90m.,如图3

如【图4】为插入墙体后的平面
精品文档

精品文档
4， 插入门窗，插入门窗一定要给出窗台高度加内外高差的高度。
如窗台高为0.90m,内外高差是0.30m,窗台高度就是1.20m.
同时一定要给出外立面窗的立面形式，自动生成立面就是你给出的外
立面窗的样式。【如图5】

插入外墙门一定要给出内外高差的距离，既门槛的高度，那就是300
高，也要给出门的立面形式.如图6

内门于此相同做法。然后按照要求，调整门窗标注的内外方向。
5插入外保温层、门台阶及散水。门台阶的插入一定要对参数进行设
精品文档
精品文档
置，见图7，同时外门台阶的插入要逆时针插入。

然后打【s】拉伸命令，反选门台阶一侧的轴线，向上拉伸1.0m距离，
否则门台阶标注尺寸距离不够，（天正程序设计缺陷）注意：不要把
门台阶也拉伸了。
6,插入柱子，柱子对话框设置如图8

注意，插入柱子高度与墙高要一致
点击主菜单设置—天正选项工具栏—对当前柱子进行填充,
【如图9】
精品文档

精品文档
7,选择工具—局部隐藏—将图中不是柱子的轴线暂时隐藏—这是个
窍门.包括横向的轴线。【如图10】

8,选择两点标轴，纵横整数轴线号立即呈现，如【图11】
精品文档

精品文档
9,点击工具—恢复可见—标注分轴线号
鼠标右键点击分轴线号前面的主轴线号，选择添补轴号，再选一
下前面的轴线，点击所要添补的分轴线，是否要双侧标注确定即可.
然后分轴线与主轴线用增补尺寸的方法整体连接起来。
【如图12】

10，快速标注外门窗尺寸
选择尺寸标注—门窗标注—压住所要标注的外窗—压住外面已有
的两道尺寸线—回车即可.—剩余没有标注的窗—窗选全部平面套住
回车即可.四面的外门窗尺寸均按此标注。
精品文档
精品文档
内门标注采用—内门标注—技巧：压住内门开启的90度弧线，即
可完成标注.
见图13

11,房间名称的标注，建筑面积的标注如下
选择房间屋顶—选择搜索房间—【如图14】对话框

注意:屏蔽背景和三维地板不要勾选—其余按此勾选即可
左下角至右上角全部窗选整个平面回车—注意，鼠标不要放开—点取
图面图名位置—即可出现建筑面积。
12,点取符号标注—点取图名标注—插入图框—平面设计基本完成
【见图15】(未插入图框)
精品文档

精品文档
13,正式【进入天正高手导航2014】
点击CAD主菜单—视图—三维视图—西南等轴侧
本教学设计图面立即呈现出立体,然后将立体图另存为一个图名—如
模型图
再次打开这个模型文件图—转存为T3格式—天正制图告一段落。
14，双击打开草图大师5.0版本（这是一个任意下载的软件）
主界面如图16
精品文档

精品文档
有无草图大师使用经验都无妨，只要按照教学引导就能熟练使用
点击主菜单窗口选项—参数设置—模板—图形模板—选择—毫米
再选择主菜单—查看—页面—演示设置—单位—选十进制—毫米即
可—下次进入就已经默认—不必重新选项
然后选着文件—导入—教学文件T3图形，如图17
精品文档

精品文档
草图大师即出现如下图形，如图18

15,草图大师主菜单选择-查看选项-取消坐标轴前面的勾选
选择—查看—绘图表现—取消外轮廓前面的勾选，如图19

16,点取草图大师左竖向菜单第一项黑色箭头—选择—按住键盘ctri
键，用鼠标左键选取房屋竖向墙面的分割线—选取后用鼠标右键选择
隐藏—四个面都是如此。如图20
精品文档
精品文档
17，草图大师—移动选项键--点取门台阶面—同时按住键盘的ctri键
—向上移动2700,即出现雨棚底面，选用草图大师拉伸键—给出雨棚
厚度300，雨棚设计即完成。如图21,如有其它雨棚均按照这个方法
制作.

18,草图大师选择黑色尖头将整个房屋图形全部包含反选—右键选择
制作组件—确定—将其作为一个整体模块
点取草图大师矩形选项—点取房屋的左下角和右上角，做成屋面，见
图22
精品文档

精品文档
19,点取草图大师的偏移复制选项键—屋盖外挑檐450宽
同时将外挑屋盖向下拉伸200,屋面的厚度即出现.如图23

20,选用草图大师线图案选项键(笔)的图形—画出房屋两侧的尖山墙.
如图24
精品文档

精品文档
用线连接两个尖山墙的顶尖—整个房顶即出现,如图25

21,用草图大师移动选项，分别将左右房山尖向内侧拉进3000,即出现
完整的四坡屋面的房屋.见图26

22,整个建模全部完成—这一过程熟练以后—可以在10分钟左右完
成。下面就是30秒—到一分钟自动生成四个立面外加屋面排水布置
图以及任意剖面图过程。
23，点击草图大师主菜单—前视图选项—点击相机—取消透视显示勾
选—点击充满视窗选项—点击文件—导出—图像（导出类型为DWG）
给正立面取名正立面—瞬间—正立面完成
后视图选项—点击相机—取消透视显示勾选—点击充满视窗选项
—点击文件—导出—图像（导出类型为DWG）
给背立面取名背立面—瞬间—背立面完成
精品文档
精品文档
你想要的图像—你就点取草图大师的主菜单的几个图标即可,如图27

24,剖面图做法—也是瞬间形成
调整所要剖切的位置—画一条竖线—见图28

选择草图大师添加剖面选项—按住键盘的shift键—将绿色的方框光
标移到房子山墙的竖向一个面上—使光标成为竖向形式—点取竖向
精品文档
精品文档
我们所画的虚线上—剖切面立即出现—调整草图大师主菜单的视图
按键—按照刚才我们讲的导出方法即可.如图29

注意—草图大师主菜单—相机透视一定不要勾选—否则导出的是透
视剖面图.
25,最后把草图大师导出的DWG图形文件在天正软件中打开插入即
可,
精品文档

精品文档
如上图30
—全部四个立面，一个屋面排水布置图，一个剖面图全部完成，实际
操作过程，只需8分钟，如果上述这几个图形，一个设计老手要画出
这些图形，实际需要40分钟，所以我们可以有根据的说，按照天正
高手导航2014进行设计操作，速度最少提高5倍.

一个建筑设计者要想掌握以上的设计过程，只需3-5天的时间即可熟
练应用.
本方法对于各种平方，楼房，坡屋面房屋，高低错落房屋均可在瞬
间形成各种立面及剖面图.在建筑设计界属于首创。

2014-3-16
精品文档

精品文档

合集下载

天正使用手册样本

天正使用手册样本

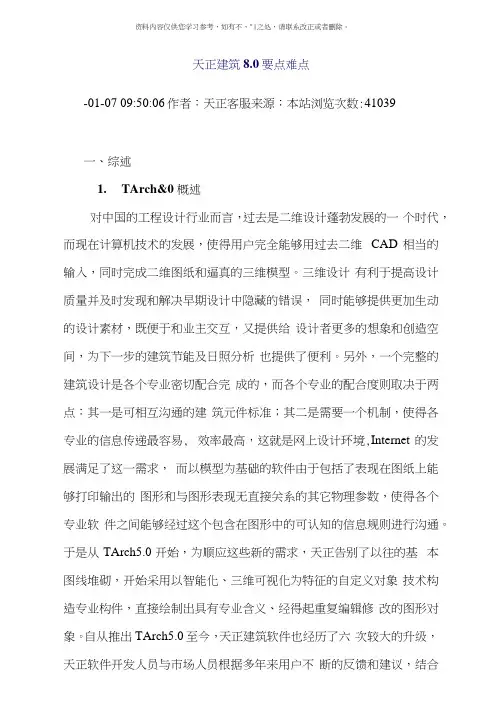

天正建筑8.0要点难点-01-07 09:50:06作者：天正客服来源：本站浏览次数:41039一、综述1.TArch&0 概述对中国的工程设计行业而言，过去是二维设计蓬勃发展的一个时代，而现在计算机技术的发展，使得用户完全能够用过去二维CAD相当的输入，同时完成二维图纸和逼真的三维模型。
