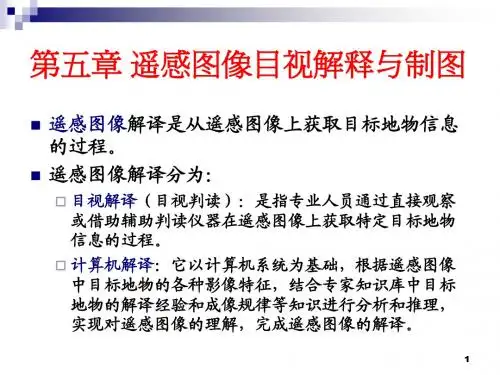

第五章 遥感图像目视解释与制图(1)

熟悉遥感图像目视解译方法，掌握遥感图像直接解译标志与间接解译标志，了解遥感图像目视解译的认知过程。
教学内容（注明：重点、难点及疑点）：
遥感图像目视解译方法（重点）
遥感图像的目视解译方法（难点）
遥感图像目视解译的一般原则
遥感制图
教学基本内容：
第五章 遥感图像目视解译与制图
5.2遥感图像目视解译方法
三、遥感图像目视解译步骤
授课时间
第15周周4第1-2节
课次
17
授课方式
（请打√）
理论课□√实验课□ 习题课□ 实践课□ 其他□
课时
安排
2
授课题目（教学章、节或主题）：
第五章 遥感图像目视解译与制图
5.2遥感图像目视解译方法
三、遥感图像目视解译步骤
5.3遥感制图
一、遥感影像地图
二、常规制作遥感影像图
三、计算机辅助遥感制图
教学目的、要求（分掌握、熟悉、了解三个层次）：
1、目视解译准备工作阶段
2、初步解译与判读区的野外考察
3、室内详细判读
4、野外验证与补判
四、遥感图像目视解译的一般原则
5.3遥感制图
一、遥感影像地图二Fra bibliotek常规制作遥感影像图
三、计算机辅助遥感制图
教学方法及手段：
多媒体演示教学法
引导式教学法
讨论、作业和思考题：
复习本章内容
自编复习思考题2
参考资料：
备注：

地理区域知识：指区域特点、人文自然景观等。每个区 域均有其独特的区域特征，即地域性，影响到图像上的 图形结构等。因而解译者对这一地区的了解相当重要， 能帮助直接识别、认识地物或现象。如陕北的窑洞、呼 伦贝尔大草原上的蒙古包等。
遥感图像解译与我们日常的观察习惯有三点 不同：
遥感图像通常为顶视，不同于平日里的透视；
一、目标地物的特征
色
色调 颜色
反映了影像的物理性质，是地物电磁波能量的记录。
阴影 地物三维空间特征在遥感影像色调上的反映。
大小 形状 形 纹理结构 是色调、颜色的空间排列，反映了影像的
几何性质和空间关系 图形格式 影像的图形结构特征
位 空间位置 相关布局（组合）
遥感图像解译标志，又称为“图像解译要素”，指那些 能帮助辨认某一目标物及其性质的影像特征。
遥感系统知识是基本：解译者必须了解每张图像 是怎样生成的；不同遥感器是如何描述景观特征 的，它采用了何种电磁波谱段，具有多大的分辨 率，用什么方式记录图像，以及这些因素如何影 响图像，怎样从影像中得到有用信息等。
专业知识：需要熟悉所解译的学科及其相关学科的知识。 包括对地物成因联系、空间分布规律、时相变化以及地 物与其它环境要素间的联系等知识。此外，由于图像记 录的是多种信息的综合，且往往有意义的地质现象被植 被、图像所覆盖，因而还需了解植物、土壤等相关知识， 并能将这些知识有机地联系起来。因而解译人员必须具 备应用学科之间较综合的知识。
大小 色调 色彩 阴影
标 间接解译标志：凡是通过与某地物有内在联系的一 地貌
志 些现象在影像上反映出来的特征，间接判断目标物 水系
及其性质的标志。
植被
人类活动痕迹
划分是相对的。比如：植物的影像特征对植被是直 接解译标志，而对岩性解译而言，则成为间接解译标志。

遥感图像目视解译与制 图
PPT文档演模板
2020/12/20
遥感图像目视解译与制图

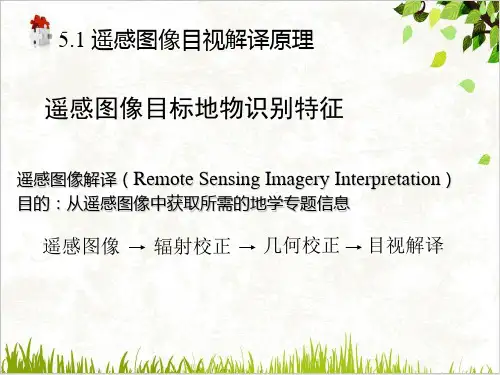

5.1 遥感图像目视解译原理
•5.1.1 遥感图像目标地物识别特征
遥感图像解译（Remote Sensing Imagery Interpretation）
目的：从遥感图像中获取所需的地学专题信息
•遥感图像 •辐射校正 •几何校正 •目视解译
遥感图像目视解译与制图
5.2 遥感目视解译基础
5.2.1 航空摄影像片的判读（遥感摄影像）
1 遥感摄影像片的种类
可见光黑白全色像片、黑白红外图片、彩色像片、 彩红外像片、多波段摄影像片、热红外摄影像片
PPT文档演模板
遥感图像目视解译与制图
2 航空摄影像片的特点与解译标志
1 摄影像片的特点
航摄像片为中心投影，地形图为正射投影
PPT文档演模板
遥感图像目视解译与制图
•3、遥感图像目视解译的一般原则
•总体观察：从整体到局部对遥感图像进行观察；
•综合分析：应用航空和卫星图像、地形图及数理统 计等综合手段,参考前人调查资料, 结合地面实况调查 和地学相关分析法进行图像解译标志的综合, 达到去 粗取精、去伪存真的目的；
•对比分析：采用不同平台、不同比例尺、不同时相、 不同太阳高度角以及不同波段或不同方式组合的图像 进行对比研究；
•以往用法： •近红外：0.7-3 m •中红外：3-6.0（8.0） m •远红外：6.0（8.0）-15 m •超远红外：15-1000 m •目前遥感界习惯用法： •近红外（NIR, near-infrared）：0.7-1.1 m •短波红外(SWIR, shortwave IR）：1.1-3.0（2.5） m •中红外(MWIR, Mid wave IR)：3.0-6.0（8.0） m •热红外(TIR, Thermal IR)：8.0-15 m

• 阴影：有利有弊，证明物体具有一定的高度；提 供物体外形剖面景观；遮挡地物，增加解译难度
纹理：遥感图像中目标地物内部色调有规则变化造成的影像 结构。即地物影像轮廓内的色调变化的空间布局和频率。 如点状、粒状、线状、斑状等；粗糙、平滑
• 图型：目标地物有规律的排列而成的图形结构。
• 布局：物体间的空间配置。物体间一定的位 置关系和排列方式，形成了很多天然和人工 目标特点。
成像过程
成像方式、探测 波段
投影方式、时空 因素
遥感图象
大小形状、色调 灰阶
畸变失真、成图 比例
遥感图象
大小形状、 色调灰阶
目视解译
增强处理、 信息提取
地表景观
空间结构、 时间特点
畸变失真、 成图比例
逻辑推理、 对比分析
化学组分、 物理属性
遥感图像解译标志
（1）直接标志
• 色调(Tone)/颜色(Color) • 形状(Shape) • 大小(Size) • 阴影(Shadow) • 图型（样式）(Pattern) • 纹理(Texture) • 位置(Site) • 布局(Association)
• 位置：地物分布的地点。地理位置和相对位 置。
5.1 遥感图像目视解译原理
目视解译的认知过程
1 遥感图像知觉形成的客观条件 只有在遥感图像上存在着颜色差异或者色调的差异时， 并且这种差异能为判读者所感受，才能进行目视判读。
目视解译的认知过程
2、遥感图像目视解译的认知过程
（1）自下向上过程 （2）自上向下过程 接听电话这件事情看起来很简单，但经常有人做的不规范。需要注意的是，接电话时应该用左手拿话筒。如果不注意这些礼仪，动作
5.2 遥感目视解译基础
