基于8155的LCD显示存储示波器

  • 格式：docx
  • 大小：596.13 KB
  • 文档页数：25

1 目录 第一部分 实验目的及要求............................................4 1. 实验目的.........................................................4 2. 实验要求.........................................................4 第二部分 实验工具及实验器件........................................5 1. Protues7.7以及Keil2软件的使用...................................5 2. 51单片机AT89c51.................................................5 3. 模数转换芯片ADC0804.............................................7 4. 数模转换芯片DAC0832............................................10 5. SRAM芯片6264...................................................12 6. 可编程并行I/O接口芯片8155H.....................................14 7. 74LS373锁存器..................................................15 8. LCDLM016L.......................................................16 第三部分 实验原理及程序代码.......................................17 第四部分 实验测试结果.............................................31 第五部分 实验小结和体会...........................................34 2

第一部分 实验目的和要求 1、实验目的： 本课程设计是在理论课程的基础上，重点培养学生的动手能力，通过理论计算、实际编程、调试、测试、分析查找故障，解决在实际设计中的问题，使设计好的电路能正常工作，为下一部结合实际的硬件系统设计准备条件。 2、实验要求： 基本要求： 1)用AD转换器采集输入信号，存入SRAM（例6264）芯片中， 2)进行DA转换后回放SRAM中的数据，通过模拟示波器显示。 3)利用键盘控制单步和连续慢放信号波形。 4)波形参数可以用数值或图形在数码管或LCD上显示，或者可以结合示波器进行图形回放显示。 发挥部分： 1)对采样数据平滑滤波处理， 2)对波形回放（图形）的时间缩放调节。 3)对回放波形（图形）的幅度缩放调节。 3

第二部分 实验工具及实验器件 1. Proteus7.7以及Keil 2软件的使用 Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。 在PROTEUS绘制好原理图后，调入已编译好的目标代码文件：*.HEX，可以在PROTEUS的原理图中看到模拟的实物运行状态和过程。而*.HEX文件则由Keil软件编译后生成。 Keil uVision2是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，使用接近于传统c语言的语法来开发，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用,而且大大的提高了工作效率和项目开发周期,他还能嵌入汇编，您可以在关键的位置嵌入，使程序达到接近于汇编的工作效率。KEILC51标准C编译器为8051微控制器的软件开发提供了C语言环境,同时保留了汇编代码高效,快速的特点。C51编译器的功能不断增强，使你可以更加贴近CPU本身，及其它的衍生产品。C51已被完全集成到uVision2的集成开发环境中，这个集成开发环境包含：编译器，汇编器，实时操作系统，项目管理器，调试器。uVision2 IDE可为它们提供单一而灵活的开发环境。 Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面，使您能在很短的时间内就能学会使用keil c51来开发您的单片机应用程序。 另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。 有了proteus和keil 我们就需要在这两个软件中建立我们所需要的工程进行实验，具体步骤如下： 第一步：在Keil2中建立一个新的工程，并命名， 第二步：选择使用的单片机芯片，我们选择80c51， 第三步：将新创建的.c文件添加到Target中。 这样我们就可以在keil2的环境下对单片机的程序进行编译和运行了。

2. 51单片机AT89c51 51单片机是对目前所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8031单片机，后来随着Flash rom技术的发展，8031 4

单片机取得了长足的进展，成为目前应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。目前很多公司都有51系列的兼容机型推出，在目前乃至今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。需要注意的是52系列的单片机一般不具备自编程能力。 当前常用的51系列单片机主要产品有： *Intel的：80C31、80C51、87C51，80C32、80C52、87C52等； *ATMEL的：89C51、89C52、89C2051等； *Philips、华邦、Dallas、Siemens(Infineon)等公司的许多产品80C51单片机，它是8位高性能单片机。属于标准的MCS-51的HCMOS产品。它结合了HMOS的高速和高密度技术及CHMOS的低功耗特征，标准MCS-51单片机的体系结构和指令系统。80C51内置中央处理单元、128字节内部数据存储器RAM、32个双向输入/输出(I/O)口、2个16位定时/计数器和5个两级中断结构，一个全双工串行通信口，片内时钟振荡电路。但80C31片内并无程序存储器，需外接ROM。此外，80C51还可工作于低功耗模式，可通过两种软件选择空闲和掉电模式。在空闲模式下冻结CPU而RAM定时器、串行口和中断系统维持其功能。掉电模式下，保存RAM数据，时钟振荡停止，同时停止芯片内其它功能。80C51有PDIP(40pin)和PLCC(44pin)两种封装形式。 管脚说明： 8051芯片具有40根引脚，其引脚图如图所示：

40根引脚按其功能可分为四类： 1. 电源线2根 Vcc：编程和正常操作时的电源电压，接+5V。 Vss：地电平。 2. 晶振：2根 XTAL1：振荡器的反相放大器输入。使用外部震荡器是必须接地。 XTAL2：振荡器的反相放大器输出和内部时钟发生器的输入。当使用外部振荡器时用于输入外部振荡信号。 3. I/O口共有p0、p1、p2、p3四个8位口，32根I/O线，其功能如下： 5

1） P0.0～P0.7 （AD0～AD7） 是I/O端口O的引脚，端口O是一个8位漏极开路的双向I/O端口。在存取外部存储器时，该端口分时地用作低8位的地址线和8位双向的数据端口。（在此时内部上拉电阻有效） 2） P1.0～P1.7 端口1的引脚，是一个带内部上拉电阻的8位双向I/O通道，专供用户使用。 3） P2.0～P2.7 （A8～A15） 端口2的引脚。端口2是一个带内部上拉电阻的8位双向I/O口，在访问外部存储器时，它输出高8位地址A8～A15 4） P3.0～P3.7 端口3的引脚。端口3是一个带内部上拉电阻的8位双向I/O端口，该口的每一位均可独立地定义第一I/O口功能或第二I/O口功能。作为第一功能使用时，口的结构与操作与P1口完全相同，第二功能如下示： P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 （外部中断） P3.3 （外部中断） P3.4 T0（定时器0外部输入） P3.5 T1（定时器1外部输入） P3.6 （外部数据存储器写选通） P3.7 （外部数据存储器读选通）

3. 模数转换芯片ADC0804。 ADC0804的管脚图如下所示

它的主要电气特性如下： 工作电压：＋5V，即VCC＝＋5V。 模拟输入电压范围：0～＋5V，即0≤Vin≤＋5V。

合集下载

如何使用示波器解决LCD控制器调试难题

如何使用示波器解决LCD控制器调试难题

如何使用示波器解决LCD控制器调试难题
当LCD液晶屏显示异常时，以往通过现象逆向推导，对参数进行修改，这种方式费时费力。

有了长存储示波器，调试LCD控制器再也不烧脑，
下文通过实际案例分享ZDS4054Plus在LCD测试中的应用。

一、LCD控制器、驱动器工作原理
要使LCD的显示文字或LCD控制器器通过行信号和列信号的不同组合，实现对每个像素进行控制，这种行扫描(HYNC)信号周期很短(高达40kHz-
100kHz)，使屏幕上能够显示稳定的LCD控制器信号时序及工作原理如下：lVSYNC：帧同步信号,表示扫描1帧的开始，一帧也就是LCD显示的一个画面;
lHSYNC：行同步信号，表示扫描1行的开始;
lVCLK：像素时钟信号，每个脉冲填充1个像素点;
lVDEN：数据使能信号，高电平时，填充数据有效;
lVD[23:0]：LCD像素数据输出端口。

lLEND：行结束信号;
以一个1024X768像素的LCD屏为例，完整显示一屏二、使用
ZDS4054Plus示波器解决LCD显示异常实例
1、现象：LCD显示上大范围的成因：出现这种情况一般不会是行同步
或者场同步信号的延时引起的，基本可以排除这方面的影响。

可以检查是否存在时序或者时钟频率上存在差异引起的。

解决方法：碰见这种情况首先应该做的就是先仔细计算DMA传输参数，精确适配行场信号。

如示波器截1)由于一帧完整的信号时间通常达到30ms以上，示波器需。

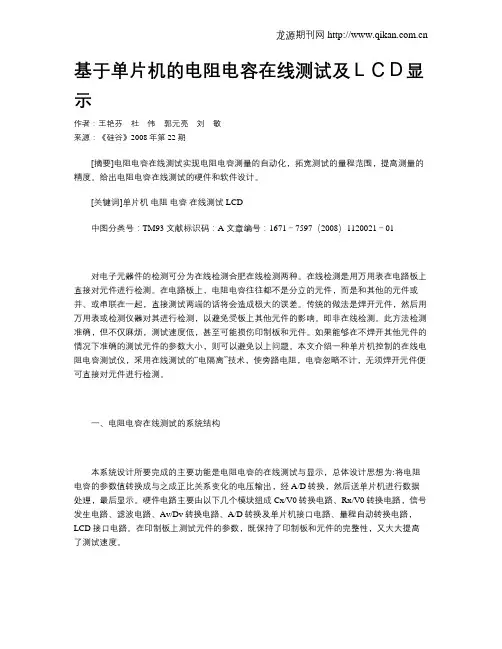

基于单片机的电阻电容在线测试及LCD显示
