产品手册User manuals光圈环APERTURE RING对焦环FOCUS RING景深标尺DEPTH OF FIELD SCALE对焦距离FOCUS DISTANCE01焦段镜头参数LENS SPECIFICATIONfocal length 90mm 90mm 最大光圈Maximum aperture F1.25F1.25最小光圈Minimum aperture F16F16画幅Frame 全画幅Full Frame 对焦方式Focus method 手动Manual 卡口Lens mount E/Z/GFX/X1D/R/L E/Z/GFX/X1D/R/L 滤镜尺寸focal length77mm 77mm 最近对焦距离Closest focusing distance1m 1m 视角Angle of View 27°27°光圈叶片Diaphragm Blades 10片10pcs光学结构Optical Design 7组11片11 Elements in 7 Groups 重量Weight1013g（约）Around 1013g02安装镜头INSTALL THE LENS把镜头卡口上的圆点对准相机上的圆点，然后顺时针转动镜头，听到“嗒”的声音代表镜头已安装到位。
※安装镜头时请勿按相机上的镜头释放按钮Align the dots on the lens mount with the dots on the camera, and then turn the lens clockwise. When you hear a "click" sound, it means that the lens is in place.※do not press the lens release button on the camera when installing the lens.卸载镜头UNINSTALL THE LENS按下相机镜头释放的按钮, 然后逆时针转动镜头即可取出。

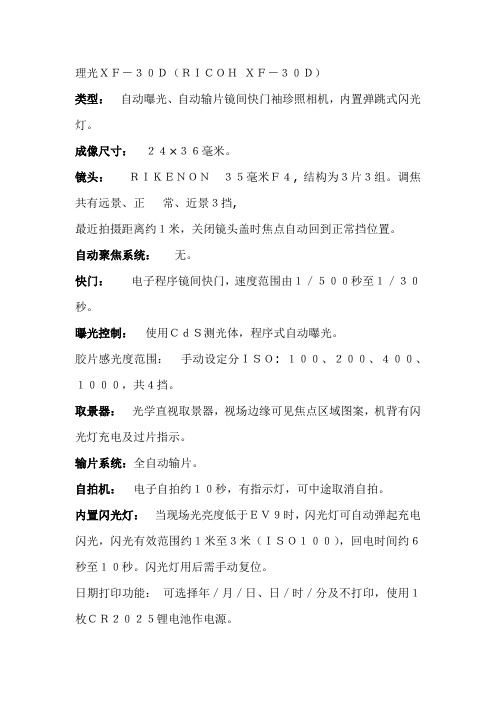

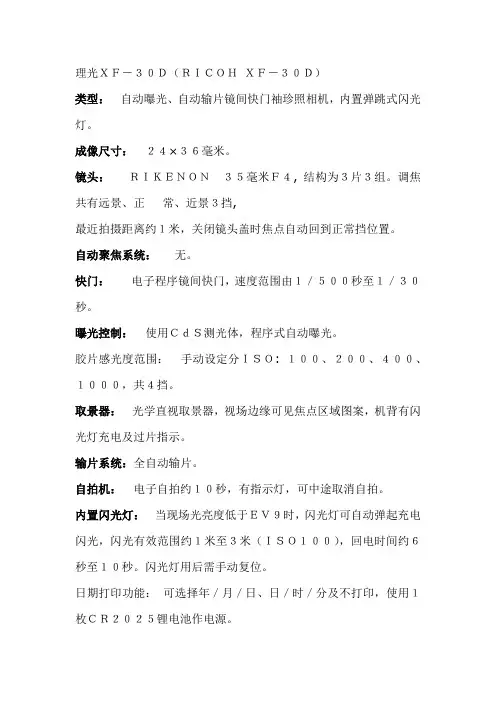

理光ＸＦ－３０Ｄ（ＲＩＣＯＨＸＦ－３０Ｄ）类型：自动曝光、自动输片镜间快门袖珍照相机，内置弹跳式闪光灯。
成像尺寸：２４×３６毫米。
镜头：ＲＩＫＥＮＯＮ３５毫米Ｆ４, 结构为３片３组。
调焦共有远景、正常、近景３挡,最近拍摄距离约１米，关闭镜头盖时焦点自动回到正常挡位置。
自动聚焦系统：无。
快门：电子程序镜间快门，速度范围由１／５００秒至１／３０秒。
曝光控制：使用ＣｄＳ测光体，程序式自动曝光。
胶片感光度范围：手动设定分ＩＳＯ: １００、２００、４００、１０００，共４挡。
取景器：光学直视取景器，视场边缘可见焦点区域图案，机背有闪光灯充电及过片指示。
输片系统：全自动输片。
自拍机：电子自拍约１０秒，有指示灯，可中途取消自拍。
内置闪光灯：当现场光亮度低于ＥＶ９时，闪光灯可自动弹起充电闪光，闪光有效范围约１米至３米（ＩＳＯ１００），回电时间约６秒至１０秒。
闪光灯用后需手动复位。
日期打印功能：可选择年／月／日、日／时／分及不打印，使用１枚ＣＲ２０２５锂电池作电源。
电源：２节５号电池，不能用充电电池。
体积：１２１×６６×５０毫米。
重量：不含电池约２４５克。
制造厂商：日本东京理光有限公司，１９８５年出售。
理光的低档袖珍相机在我国有着很大的市场,ＸＦ－３０是其中较实用、功能较全的一种型号, 它能够自动曝光、自动输片, 还能选择３挡焦点。
平时不调焦, 把焦点放正常（约３米）挡上也能应付大多数拍摄情况,因而ＸＦ－３０是一种很适合普通家庭节假日拍照用的小型相机。
它的手选焦点功能用着比低档自动聚焦袖珍相机更让人放心。
优点：功能实用，性能价格比适中。
不足：造型不如改进的ＸＦ-３０Ｓｕｐｅｒ好看,且比改进型少一个近摄挡，还少了电子快门线或遥控器插孔, 不能用充电电池。
可能易损的地方：闪光灯挂钩是塑料的, 损坏后灯头无法压回机身内。
装卷不当,有时会损坏过片齿轮。

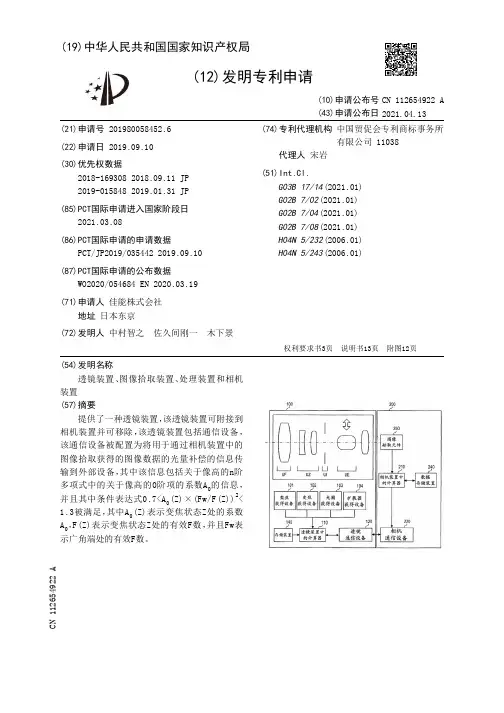

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201980058452.6(22)申请日 2019.09.10(30)优先权数据2018-169308 2018.09.11 JP2019-015848 2019.01.31 JP(85)PCT国际申请进入国家阶段日2021.03.08(86)PCT国际申请的申请数据PCT/JP2019/035442 2019.09.10(87)PCT国际申请的公布数据WO2020/054684 EN 2020.03.19(71)申请人 佳能株式会社地址 日本东京(72)发明人 中村智之 佐久间刚一 木下景 (74)专利代理机构 中国贸促会专利商标事务所有限公司 11038代理人 宋岩(51)Int.Cl.G03B 17/14(2021.01)G02B 7/02(2021.01)G02B 7/04(2021.01)G02B 7/08(2021.01)H04N 5/232(2006.01)H04N 5/243(2006.01)(54)发明名称透镜装置、图像拾取装置、处理装置和相机装置(57)摘要提供了一种透镜装置，该透镜装置可附接到相机装置并可移除，该透镜装置包括通信设备，该通信设备被配置为将用于通过相机装置中的图像拾取获得的图像数据的光量补偿的信息传输到外部设备，其中该信息包括关于像高的n阶多项式中的关于像高的0阶项的系数A 0的信息，并且其中条件表达式0.7<A 0(Z)×(Fw/F(Z))2<1.3被满足，其中A 0(Z)表示变焦状态Z处的系数A 0，F(Z)表示变焦状态Z处的有效F数，并且Fw表示广角端处的有效F数。
权利要求书3页 说明书13页 附图12页CN 112654922 A 2021.04.13C N 112654922A1.一种透镜装置，所述透镜装置能够附接到相机装置并能够移除，所述透镜装置包括通信设备，所述通信设备被配置为将用于通过相机装置中的图像拾取获得的图像数据的光量补偿的信息传输到外部设备，其中，所述信息包括关于像高的n阶多项式中的关于像高的0阶项的系数A的信息，以及其中，条件表达式0.7<A(Z)×(Fw/F(Z))2<1.3被满足，其中A0(Z)表示变焦状态Z处的系数A，F(Z)表示变焦状态Z处的有效F数，并且Fw表示广角端处的有效F数。

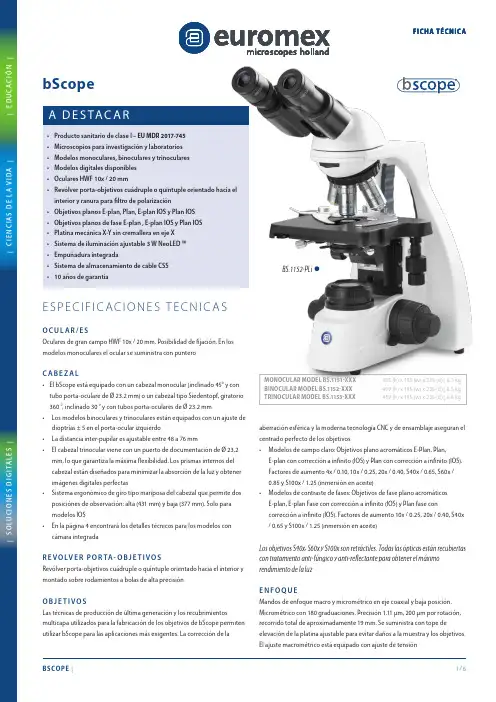

MONOCULAR MODEL BS.1151-XXX385 (h) x 195 (w) x 235 (d) | 6.3 kg BINOCULAR MODEL BS.1152-XXX 409 (h) x 195 (w) x 235 (d) | 6.5 kg TRINOCULAR MODEL BS.1153-XXX 459 (h) x 195 (w) x 235 (d) | 6.6 kgBS.1152-PLievólver porta-objetivos cuádruple o quíntuple orientado hacia el A SOculares de gran campo HWF 10x / 20 mm. Posibilidad de fijación. En los l bScope está equipado con un cabezal monocular (inclinado 45° y con tubo porta-oculare de Ø 23.2 mm) o un cabezal tipo Siedentopf, giratorioE mpuñadura para transporteBS.1151-EPL BS.1152-PLiBS.1153-PLPHiBS.1157-EPLi409 (h) x 195 (w) x 235 (d) | 7.1 kg BS.1157-PLiI C A SLos microscopios digitales bScope están equipados con una cámara CMOS de 5.1 MP 1/2.5 pulgadas USB-2.0, profundidad de color de 24 bits, 7 cuadros por segundo (2592 x 1944 píxeles) o 27 cuadros por segundo (1280 x 960 píxeles). El rango dinámico es de 76 db y relación señal/ruido 41 db. Se suministra con el software ImageFocus Alpha, cable USB-2.0 y un patrón de calibración deEl software ImageFocus Alpha de captura y análisis permite guardarimágenes en formatos .jpg, .tif, .bmp o .dicom, así como videos en formato.avi. Las mediciones y las anotaciones se pueden hacer en imágenes envivo o capturadas. Compatible con Windows 7, 8 y 10, configuraciones de| S O L U C I O N E S D I G I T A L E S || E D U C A C I ÓN || C I E N C I A S D E L A V I D A |FIC HA T ÉC NI C AA CC E S O R I O S PA R A CO N T R A S T E D E FA S EBS.9118 C ondensador Zernike para contraste de fase compuesto poranillos de fase para objetivos 10x/20x/40x/100x y posición para observación de campo claro, objetivos E-plan EPLPH 10/20/S40 (retráctil) y S100 (retráctil/inmersión en aceite), ocular telescópico para alineación de fases y filtro verdeBS.9120 C ondensador Zernike para contraste de fase compuesto poranillos de fase para objetivos 10x/20x/40x/100x y posición para observación de campo claro, objetivos con corrección a infinito (IOS) E-plan EPLPHi 10/20/S40 (retráctil) y S100 (retráctil/inmersión en aceite), ocular telescópico para alineación de fases y filtro verdeBS.9123 C ondensador Zernike para contraste de fase compuesto poranillos de fase para objetivos 10x/20x/40x/100x y posición para observación de campo claro, objetivos Plan PLPH 10/20/S40 (retráctil) y S100 (retráctil/inmersión en aceite), ocular telescópico para alineación de fases y filtro verdeBS.9126 C ondensador Zernike para contraste de fase compuesto poranillos de fase para objetivos 10x/20x/40x/100x y posición para observación de campo claro, objetivos con corrección a infinito (IOS) Plan PLPHi 10/20/S40 (retráctil) y S100 (retráctil/inmersión en aceite), ocular telescópico para alineación de fases y filtro verdeBS.9148 O cular telescópico de centrado de fases, por bScope IOS(objetivo corregido a infinito) con tubos de 30 mmBS.9149 O cular telescópico de centrado de fases,por bScope non-IOS (objetivo con corrección finita) con tubos de 23.2 mmBS.9156 K it de contraste de fase para condensador de Abbe con ranurapara laminas. Compuesto por objetivos de fase E-plan EPLPH 10x/S40x (retráctil), lamina con anillos de fase 10x y 40x, ocular telescópico para alineación de fases y filtro verdeBS.9157 K it de contraste de fase para condensador de Abbe con ranurapara laminas. Compuesto por objetivos de fase E-plan EPLPH 20x/S100x (retráctil/inmersión en aceite), lamina con anillos de fase 20x y 100x, ocular telescópico para alineación de fases y filtro verdeBS.9158 K it de contraste de fase para condensador de Abbe con ranurapara laminas. Compuesto por objetivos de fase corregidos a infinito (IOS) E-plan EPLPHi 10x/S40x (retráctil), lamina con anillos de fase 10x y 40x, ocular telescópico para alineación de fases y filtro verdeBS.9159 K it de contraste de fase para condensador de Abbe con ranurapara laminas. Compuesto por objetivos de fase corregidos a infinito (IOS) E-plan EPLPHi 20x/S100x (retráctil/inmersión en aceite), lamina con anillos de fase 20x y 100x, ocular telescópico para alineación de fases y filtro verdeBS.9162 K it de contraste de fase para condensador de Abbe con ranurapara laminas. Compuesto por objetivos de fase corregidos a infinito (IOS) Plan PLPHi 10x/S40x (retráctil), lamina con anillos de fase 10x y 40x, ocular telescópico para alineación de fases y filtro verdeBS.7220 Objetivo Plan PL 20x/0.40. DT 8.6 mm BS.7240 Objetivo Plan PL S40x/0.65. DT 0.56 mm BS.7260 Objetivo Plan PL S60x/0.85. DT 0.25 mmBS.7200 Objetivo Plan PL S100x/1.25 (retráctil/inmersión en aceite) DT 0.33 mm BS.7510 Objetivo E-Plan Phase EPLPH 10x/0.25. DT 6.61 mmBS.7520 Objetivo E-Plan Phase EPLPH 20x/0.40. DT 1.85 mmBS.7540 Objetivo E-Plan Phase EPLPH S40x/0.65 (retráctil). DT 0.64 mm BS.7500 O bjetivo E-Plan Phase EPLPH S100x/1.25 (retráctil/inmersión enaceite). DT 0.19 mmBS.8204 O bjetivo corregido a infinito (IOS) E-plan EPLi 4x/0.10. DT 18.9 mm BS.8210 Objetivo corregido a infinito (IOS) E-plan EPLi 10x/0.25. DT 5.95 mm BS.8220 Objetivo corregido a infinito (IOS) E-plan EPLi 20x/0.40. DT 2.61 mm BS.8240 O bjetivo corregido a infinito (IOS) E-plan EPLi S40x/0.65(retráctil). DT 0.78 mmBS.8200 O bjetivo corregido a infinito (IOS) E-plan EPLi S100x/1.25(retráctil/inmersión en aceite). DT 0.36 mmBS.8404 Objetivo corregido a infinito (IOS) Plan PLi 4x/0.10. DT 21.0 mm BS.8410 Objetivo corregido a infinito (IOS) Plan PLi 10x/0.25. DT 5.0 mm BS.8420 Objetivo corregido a infinito (IOS) Plan PLi 20x/0.40. DT 8.8 mm BS.8440 O bjetivo corregido a infinito (IOS) Plan PLi S40x/0.65 (retráctil).DT 0.66 mmBS.8460 O bjetivo corregido a infinito (IOS) Plan PLi S60x/0.85 (retráctil).DT 0.46 mmBS.8400 O bjetivo corregido a infinito (IOS) Plan PLi S100x/1.25(retráctil/inmersión en aceite). DT 0.36 mmBS.8510 O bjetivo corregido a infinito (IOS) E-Plan Phase EPLPHi 10x/0.25.DT 5.95 mmBS.8520 O bjetivo corregido a infinito (IOS) E-Plan Phase EPLPHi 20x/0.40.DT 2.61 mmBS.8540 O bjetivo corregido a infinito (IOS) E-Plan Phase EPLPHi S40x/0.65(retráctil). DT 0.78 mmBS.8500 O bjetivo corregido a infinito (IOS) E-Plan Phase EPLPHiS100x/1.25 (retráctil/inmersión en aceite). DT 0.36 mmBS.8710 O bjetivo corregido a infinito (IOS) Plan Phase PLPHi 10x/0.25.DT 5.00 mmBS.8720 O bjetivo corregido a infinito (IOS) Plan Phase PLPHi 20x/0.40.DT 8.80 mmBS.8740 O bjetivo corregido a infinito (IOS) Plan Phase PLPHi S40x/0.65(retráctil). DT 0.66 mmBS.8700 O bjetivo corregido a infinito (IOS) Plan Phase PLPHi S100x/1.25(retráctil/inmersión en aceite). DT 0.36 mmCO N D E N S A D O R E S Y A CC E S O R I OSBS.9102 C ondensador de Abbe N.A. 1.25 con ranura para laminasopcionales de campo oscuro (máximo 400x) y contraste de faseBS.9170 L amina con campo oscuro (máximo 400x) para condensadorde Abbe con ranura para bScope. Requiere condensador con ranura ((BS.9102)BS.9105 Condensador Abbe de lente abatible N.A. 0.9/1.25EuromexMicroscopenbv•Papenkamp20•6836BDArnhem•TheNetherlands•T+31(0)263232211•****************•AE.9919AE.9916BS.1153-PLicon cámara。
旭廷自聚焦透镜产品说明书
标准化工作室编码[XX968T-XX89628-XJ668-XT689N] 自聚焦透镜 产品说明书 北京旭廷科技开发有限公司 2004年8月 说明书目录 1. 产品概述及参数列表………………………………………………1 2. 订货信息……………………………………………………………3 3. 使用注意事项………………………………………………………5 附：自聚焦透镜原理简介…………………………………………….6 1.产品概述及参数列表 自聚焦透镜又称梯度渐变折射率（GRIN）透镜，其折射率从中心轴到周边沿径向梯度减小，呈轴对称抛物线分布。它具备准直、聚焦、耦合等功能，具有体积小、耦合效率高、插入损耗低的优点，并且可以在端面成像。自聚焦透镜广泛用于各种有源、无源光器件，如光纤连接器、光纤耦合器、波分复用器、光衰减器、光隔离器、光滤波器、光开关、光纤准直器、掺铒光纤放大器、光纤光栅等；同时它也广泛应用于医用光学领域，如数码电子宫腔镜等医用内窥镜。 本公司生产的自聚焦透镜主要用于光通信领域，其表面质量指标如下： 针孔、麻点：直径范围内不允许存在直径大于30um的缺陷；不允许直径大于10um的杂质缺陷存在；直径在10um－30um之间的缺陷少于4处。 划痕：不允许宽度超过5um的划伤；允许宽度小于2um的划伤存在；不允许宽5um长200um划伤。 崩边：在中心区域的90％范围内不得有崩边。 主要应用参数如下表： 波长 (nm) 型号 数值孔径 NA 中心折射率N0 直径Ф (mm) 折射率分布常数平方根A1/2 Z（P/4）
630 X1型 0.37(43o) 1.5640 1.0 0.500 3.14 2.0 0.248 6.34 X2型 0.46(55o) 1.6077 1.0 0.610 2.58 1.8 0.340 4.62 2.0 0.305 5.15 X3型 0.60(74o) 1.6580 1.8 0.431 3.65 830 X1型 0.37(43o) 1.5570 1.0 0.491 3.20 2.0 0.243 6.46 X2型 0.46(55o) 1.5990 1.0 0.603 2.60 1.8 0.333 4.72 2.0 0.299 5.26 X3型 0.60(74o) 1.6461 1.8 0.424 3.71 1060 X1型 0.37(43o) 1.5533 1.0 0.486 3.23 2.0 0.240 6.55 X2型 0.46(55o) 1.5944 1.0 0.601 2.61 1.8 0.330 4.76 2.0 0.297 5.29 X3 0.60(74o) 1.6398 1.8 0.420 3.74 1310 X1型 0.37(43o) 1.5514 1.0 0.482 3.26 2.0 0.238 6.61 X2型 0.46(55o) 1.5920 1.0 0.599 2.62 1.8 0.328 4.79 2.0 0.296 5.31 X3型 0.60(74o) 1.6365 1.8 0.419 3.75 1550 X1型 0.37(43o) 1.5502 1.0 0.480 3.27 2.0 0.237 6.64 X2型 0.46(55o) 1.5905 1.0 0.598 2.63 1.8 0.327 4.80 2.0 0.295 5.33 X3型 0.60(74o) 1.6345 1.8 0.418 3.76 其他技术指标如下： 项目 参数 备注 透过率 ≥89％ 波长范围400－2000nm 折射率分布常数公差 ≤0.75％ 同一交换炉 ≤2.5％ 不同炉，不同批次 最大截距 0.5P P=2π/A1/2 透镜有效直径 60－70％名义直径 透镜长度公差 ≤2.5％ 按A1/2值的变化而调整 0/-0.04mm 指机械加工和抛光公差 透镜直径公差 +0.005/-0.010mm 最小透镜长度 1.0mm(对非镀膜透镜) 2.3mm(对镀膜透镜) 圆柱度 ≤5μm 面垂直度 ≤6mrad 材料耐温 ≤350oC 热胀系数 10×10-6/oC
2.产品订货信息
本公司产品采用如下命名方法： A-孔径角2θ 43o 55o 74o 序号 X1 X2 X3 B-直径(mm) 1.0 1.8 2.0 序号 10 18 20 C-截距P 0.23 0.25 0.29 序号 023 025 029 D-波长(nm) 630 830 1060 1310 1550 序号 630 830 1060 1310 1550 E-镀膜 单面镀膜 双面镀膜 不镀膜 序号 AR1 AR2 N F-角度 1o 2o 3o 4o 2o 4o 6o 8o 序号 1D 2D 3D 4D 2 4 6 8
示例:SL-X2-10-025-1310-AR2-3D，表示需要定购的自聚焦透镜孔径角
为55o、直径1.0mm、截距0.25P、应用波长1310nm、双端面倾角为3o并且双面镀膜。 根据客户要求,可对透镜进行的特殊工艺处理说明如下: （1）端面角度化处理:此种处理可以有效减少回光反射。有两种形式的角度化处理可供选择，一种是单端面角度化处理：一端倾斜、而另一端垂直于光轴（见图1图2）；另一种是双端面角度化处理：两端面相互平行并都倾斜于光轴（见图3）。 (2)镀防反射膜:在透镜端面增镀防反射膜，能有效减少光能量损失;同时有助于保护透镜表面,避免潮湿、化学反应和物理损伤。 镀层采用多层金属氧化物，客户可选择镀膜1-3层。各项指标如下: 项目 非镀膜 镀膜 双面反射率(标准入射) 9－11％ 0.5％ 最大反射光谱宽度 / λ±15nm 最大耐热温度 350oC 200oC×1000小时 最大湿度和可靠性 尽量避免高温潮湿 在85oC、相对湿度85％下保证1000小时
(3)柱面金属化处理:柱面金属化处理既可以给透镜增加额外的保护，也
可以在焊接时提供更为牢固的结合强度。订货时在订货信息后加-M表示需要进行这种处理。 例如:SL-X2-10-025-1310-AR2-3D-M，表示定购的自聚焦透镜孔径角为55o、直径1.0mm、截距0.25P、应用波长1310nm、双端面倾角为3o并且需要双面镀膜、柱面金属化处理。 柱面金属化处理技术指标: 项目 规格 焊接条件 层数 3 焊料：含铅锌的低温共熔锡合金 助剂：松香 最大焊接温度/时间：230oC/10sec 冷却：缓冷以避免热冲击
外层物质 金 名义厚度 7μm 金属化区域的有效面积 95％
最大焊接温度 230oC 不超过10秒 保证区域 两端0.5mm以内 最大允许表面缺陷直径为0.5mm
3.使用注意事项
(1)取放时应注意:打开透镜包装的盒盖时应特别小心,防止在打开盒盖时丢失透镜(因为在运输途中微小的自聚焦透镜可能会脱离包装槽而附着在盒盖上)。取放透镜时应用镊子夹住透镜的侧面,切勿夹持端面或者用手触摸端面(端面若留下划痕或指印,会极大的影响使用)。 (2)清洗时应注意:若透镜表面不慎染上污迹，那么必须清洗透镜表面,否则可能会影响正常使用。为了确保透镜表面不留残渣,一般情况下清洗剂应使用浓度>95%的甲醇或丙酮溶液。 (3)储存时应注意:原包装打开后,若需长期储存,则应在包装内使用干燥皿或干燥剂（如硅胶）以防止透镜受潮,尤其对于非镀膜透镜。 附:自聚焦透镜原理简介 1．什么是自聚焦透镜： 传统的透镜是通过控制透镜表面的曲率，凭借光在介质分界面的折射使光线汇聚于一点。自聚焦透镜又称梯度渐变折射率(GRIN)透镜，其内部特殊的折射率分布使从透镜端面入射的光线在透镜内部沿正弦曲线传播。其折射率变化N(r)由下式描述： N(r)=N0(1-Ar2/2) (式中：N0表示自聚焦透镜的中心折射率，r表示自聚焦透镜的半径，A表示自聚焦透镜的折射率分布常数) 自聚焦透镜的主要应用参数包括： 透镜直径Ф； 中心轴折射率N0； 折射率分布常数A； 数值孔径NA（NA=nSinαm，式中n表示入射光所在介质的折射率，αm表示入射光线的最大孔径角）； 截距P（光束沿正弦轨迹传播，完成一个正弦波周期的长度即称为一个截距P）； 透镜长度Z（透镜两端面之间的距离即为透镜长度）。
图1自聚焦透镜折射率分布曲线
在不同长度的棒透镜中，光的传播轨迹不同。如下所示： 图2不同长度的GRIN棒中光的传播轨迹 图中，Z为透镜长度，P为截距。如图所示，沿棒透镜长度方向的不同位置可以得到不同的成像状态。由此可见，选择不同的棒透镜长度，可起到凸透镜或凹透镜的作用，形成倒立实像和虚像、正立实像和虚像。 2.自聚焦透镜的制备： 为了获得折射率成梯度分布的棒透镜，制备自聚焦透镜最为常用的方法是离子交换法，它具有成本低和容易控制等优点，被广泛地用于光通信用自聚焦透镜的制作。主要工序及流程包括：玻璃熔炼，玻璃棒加工，拉制纤维，离子交换，棒透镜抽样测试。其基本原理图如下： 图7离子交换法的基本原理 由于一价金属离子在玻璃中具有最大的扩散系数，为获得GRIN棒，在高温下，将基础玻璃放入熔融盐浴中，引发离子交换反应，用熔盐中的对折射率贡献较小的离子部分替换基础玻璃中对折射率贡献较大的离子，使这两种离子在玻璃中的浓度形成一定的梯度，而在玻璃中产生折射率梯度。基础玻璃中必须具有足够的高极化率离子(Tl+，Cs+，Ag+等)，而用于离子交换的熔盐应含有电子极化率小的离子(K+或Na+)。
