SK-2Z11 软件使用手册目录第一部分系统安装指南 (1)1.1钻台监视仪（前台） (1)运行环境 (1)系统分区结构 (1)程序文件的目录组成（D:\2Z11目录） (2)系统启动过程 (2)进入DOS命令行的方法 (3)主分区系统文件损坏的GHOST恢复过程 (4)前台程序文件损坏或丢失的恢复过程 (7)1.2工业控制机（后台） (7)运行环境 (7)安装步骤 (7)第二部分前台软件使用指南 (12)2.1功能概述 (12)数据采集 (12)传感器标定 (12)井深计算 (13)采集参数与派生参数 (13)保存数据 (13)状态判断 (14)单位设置 (15)其他计算 (15)串口通讯 (15)2.2界面操作 (16)司钻操作画面 (16)司钻--数据显示窗口 (17)司钻--动画显示窗口 (17)司钻—司钻操作菜单 (18)司钻--曲线显示窗口 (20)司钻--仪表仿真 (22)技术员操作画面 (23)技术员--显示菜单 (25)技术员--设置菜单 (27)技术员--参数菜单 (32)2技术员--标定菜单 (34)技术员--司钻按钮 (37)技术员--启动按钮 (37).7技术员--退出按钮 (37)技术员--关于按钮 (38)2.2.4 CAN设置 (39)2.2.5 CAN测试 (41)文件管理器 (43)文件传输 (44)文件传输-文件发送 (45)文件传输-文件接收 (45)后台超级终端设置 (46)超级终端-新建 (46)超级终端-文件发送 (50)超级终端-文件接收 (50)2.3使用步骤 (51)步骤1、CAN节点设置 (51)步骤2、CAN节点测试 (51)步骤3、传感器标定 (52)标定--传感器 (52)标定—井深 (52)步骤4、初始化数据输入 (54)设置—系统 (54)设置—门限 (54)2设置—活动池 (55)设置—单位 (56)设置—数据库 (57)设置--钻井泵 (57)设置—杂项 (58)步骤5、显示参数调整 (59)第三部分后台软件使用指南 (60)3.1使用步骤 (60)步骤1、前后台通讯检查 (60)通讯检查--接收 (60)通讯检查--发送 (62)步骤2、CAN节点设置 (62)步骤3、CAN节点测试 (64)步骤4、传感器标定 (65)步骤5、初始化数据输入 (68)初始化—系统 (68)初始化—井深 (69)初始化—钻压 (70)初始化—绞车 (71)初始化—门限 (72)初始化—钻井泵 (73)初始化—备用泵 (74)初始化—泥浆池 (75)初始化—回零设置 (76)初始化—其他 (77).3显示画面切换--仪表仿真 (79)步骤7、显示参数调整 (81)显示参数调整--数显 (81)3.1.7.2显示参数调整--曲线 (82)步骤8、单位设置 (83)步骤9、报警设置 (83)步骤10、备用通道设置 (84)3.2打印功能 (85)实时数据打印 (85)实时曲线打印 (86)3.3回放功能 (87)屏幕回放 (87)打印回放 (89)打印回放--数据回放打印 (89)打印回放--曲线回放打印 (91)3.4数据远传 (93)服务器 (93)客户端 (94)3.5前台软件升级步骤 (95)第四部分 PC104 CMOS设置方法 (98)4.1关闭USB支持 (98)4.2将中断5设成ISA兼容 (98)4.3同时支持CRT和LCD显示器 (98)4.4关闭DOC电子盘支持 (98)第五部分 GHOST工具常规使用方法 (99)5.1 GHOST简介 (99)5.2恢复盘制作步骤 (99)步骤1：启动GHOST (99)步骤2：选择To Image菜单 (99)步骤3：选择硬盘 (100)步骤4：选择盘符 (100)步骤5：输入Image文件名 (101)步骤6：压缩文件对话框 (101)步骤7：生成确认对话框 (102)步骤8：开始生成 (102)步骤9：完成 (103)步骤10：刻成光盘保存 (103)5.3、系统恢复过程 (103)步骤1：用启动盘启动系统 (103)步骤2：在光驱中放入含有GHOST文件的光盘 (104)步骤3：启动GHOST (104)步骤4：选择From Image菜单 (104)附一：V1.26版本说明 (107)各盘的卷标及容量分别命名为：第一部分系统安装指南1.1钻台监视仪（前台）前台软件由于运行于DOS操作系统环境下，因此与WINDOWS下的应用程序安装方式不同。

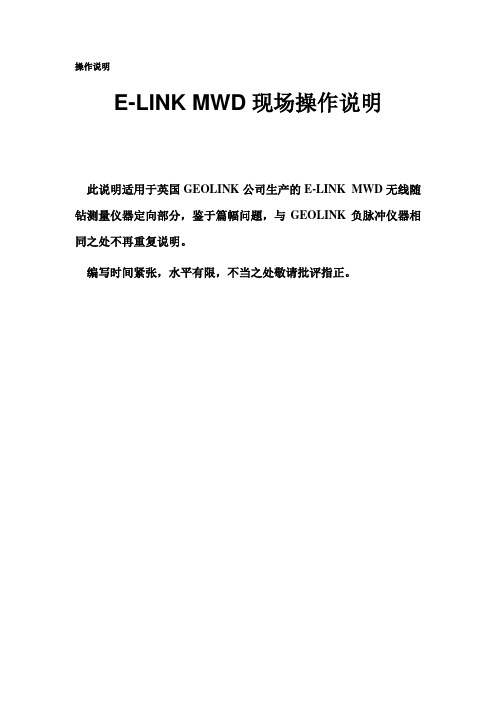

操作说明E-LINK MWD现场操作说明此说明适用于英国GEOLINK公司生产的E-LINK MWD无线随钻测量仪器定向部分，鉴于篇幅问题，与GEOLINK负脉冲仪器相同之处不再重复说明。
编写时间紧张，水平有限，不当之处敬请批评指正。
一、仪器组成及测试E-LINK MWD系统1、地面仪器组成地面仪器主要由电脑（必须安装Navigator、LabView和Measurement & Automation三个软件）、电磁波地面接口箱、地线棒、防喷器连接器、同轴电缆、司钻显示器、司钻显示器电缆组成。
2、井下仪器组成井下仪器从上到下依次由电磁波短节、发射天线、脉冲电路、电磁波电池、流量开关、定向电池和定向探管组成。
电磁波短节在使用前要检查其公母扣无损伤，在其干燥清洁的情况下使用万用表测试绝缘套两端绝缘性，电阻不得小于100K欧姆。
发射天线绝缘套两端理论上是应该是绝缘的但是在使用的时候必须保证它们之间电阻值不小于100k欧姆。
脉冲电路受井下探管控制，将探管数据脉冲编码为设定频率的交互电流脉冲。
电磁波电池为脉冲电路和发射天线供电，其单节加载电压必须大于14.5V ，加载电流0.8A。
其电量计算可以通过定向探管所测得的全测量最后两位获得，也可以使用软件EM Field Battery Calculator-E-LINK软件计算。
流量开关利用声学开关，实现对井下仪器的打开和关闭以及更改井下仪器工作模式和频率。
定向电池由10节单D高能锂电池串联组成，为探管供电，其电压约为34V，电量使用软件使用EM Field Battery Calculator-E-LINK软件计算。
定向探管含有三轴重力加速度计和磁通门实现对井斜、方位、工具面等数据的测量，其内部电路和单片机可实现对整套井下仪器的控制，定向探管可自动监测钻进方式实现对工具面的开关，探管版本为12.00.12。
3、工具配件工具配件可以分为专用工具配件和普通工具配件，其名称和数量见附录。
MWD无线随钻使用要求一．对钻井液和净化设备的要求1．钻井液的含沙量必须小于0.5%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加大颗粒及纤维状物质，以免损坏井下仪器或造成井下仪器工作不正常。
4．正常钻进时，必须保证两极（振动筛﹑除沙器）以上钻井液净化设备正常工作。
5．浅层测试时钻井泵排量应达到井下正常工作排量的80％以上，钻台泵压应在4MPa以上；6．严格控制下钻速度，要求下放控制在20m/min以内，严禁急刹急放，防止意外损坏井下仪器7．井下仪器串震动幅度不应大于４g，遇阻下放钻压不能超过50KN，严禁猛砸猛放，避免因大幅震动损坏井下仪器。
严禁将仪器串压放于井底，在需特殊操作时应将带仪器串钻具起出或悬空放置。
如因井眼轨迹井壁掉块等原因造成钻具大幅震动，应及时通井和调整泥浆性能；二．对钻井泵和循环系统的要求1．钻井泵的上水要好，泵的效率要求在95%以上。
2．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3左右，若使用双泵，两台泵的空气包的压力应一致。
3．泵的阀体﹑阀座﹑凡尔﹑缸体﹑缸套﹑活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作现象，应及时检修泵，以免影响MWD仪器正常工作。
4．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
5．要使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不正常工作或损坏。
三．对井队电源的要求必须提供连续的220V，50—60Hz的交流电源，若要停泵或倒发电机，应预先通知MWD仪器工程师，根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四．在使用MWD仪器随钻过程中，泥浆泵每次停止﹑再启动时间间隔小于10秒或大于一分钟。
五．MWD仪器测量方法1.钻进过程中测斜：停止钻进，停止转盘转动，将钻柱上提一米，锁住钻柱，停泵约一分钟，开泵约三分钟，测量点的（井斜﹑方位等）测量数据传到地面。
MWI无线随钻测斜仪一、作用及功能美国SPERRY-SU公司生产的定向MWD随钻测量仪器（简称“ DWD ）,DWD无线随钻测斜仪就是在有线随钻测斜仪的基础上发展起来的一种新型的随钻测量仪器。
它与有线随钻测斜仪的主要区别在于井下测量数据的传输方式不同, 普遍用于高难度定向井的井眼轨迹测量施工, 特别适用于大斜度井与水平井中, 配合导向动力钻具组成导向钻井系统，以及海洋石油钻井，目前使用的MWDE线随钻测斜仪主要有三种传输方法:1、连续波方法：连续发生器的的转子在泥浆的作用下产生正弦或余弦压力波, 由井下探管编码的测量数据通过调制器系统控制的定子相对于转子的角位移使这种正弦或余弦压力波在时间上出现相位移, 在地面连续地检测这些相位移的变化,并通过译码转换成不同的测量数据。
2、正脉冲方法：泥浆正脉冲发生器的针阀与小孔的相对位置能够改变泥浆流道在此的截面积, 从而引起钻柱内部的泥浆压力的升高, 针阀的运动就是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。
3、负脉冲方法：泥浆负脉冲发生器需要组装在专用的无磁钻铤中使用, 开启泥浆负脉冲发生器的泄流阀, 可使钻柱内的泥浆经泄流阀与无磁钻铤上的泄流孔流到井眼环空, 从而引起钻柱内部的泥浆压力降低, 泄流阀的动作就是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。
二、主要组成部分及功能DWD无线随钻测量仪器就是由地面部分(MPSR计算机、TI?终端、波形记录仪、防爆箱、DDU司钻阅读器、泥浆压力传感器、泵冲传感器)、井下部分(MEP探管、下井外筒总成、脉冲发生器与涡轮发电机总成、无磁短节)及辅助工具、设备组成。
(1)M PSR计算机与磁卡软件包MPSF计算机就是DWD随钻测量仪器的地面数据处理设备，它接受来自泥浆压力传感器的测量信息, 进行数据的处理、储存、显示、输出。
MWD无线随钻测斜仪在钻井中的应用【摘要】在地质钻探、石油钻井中，随钻测量系统是连续监测钻井轨迹、对井眼轨迹进行及时调整必不可少的测量工具。
特别是定向井、水平井工程中，随钻测量系统的应用更为广泛。
【关键词】MWD无线随钻测斜仪；钻井；正脉冲；钻井液；监测一、MWD无线随钻测斜仪概述（一）MWD无线随钻测仪结构及工作原理海蓝YST-48R型MWD无线随钻测斜仪由地面设备和井下仪器两部分组成。
地面设备包括压力传感器、专用数据处理仪、远程数据处理器、电缆盘等。
井下测量仪器主要由定向探管、伽玛探管、电池、脉发生器、打捞头、扶正器等。
该仪器以钻井液作为信号传输通道，通过定向探管中的磁通门传感器和重力加速度传感器来测量井眼状态（井斜、方位、工具面等参数），并由探管内的编码电路进行编码，将数码转换成与之对应的电脉冲信号。
这一信号通过功率放大，并驱动电磁机构控制主阀头与限流环之间的泥浆过流面积，由此产生钻柱内泥浆压力的变化。
在主阀头提起时，钻柱内泥浆可以顺利通过限流环；在主阀头压下时，泥浆流通面积减小，从而在钻柱内产生了一个正的泥浆压力脉冲。
主阀头提起或压下的时间取决于脉冲信号，从而控制了泥浆脉冲的宽度和间隔。
安装在立管上的压力传感器可以检测到这个脉冲序列，再由远程数据处理器完成对泥浆脉冲的采样、滤波、识别、编码和显示，并将相关数据传送给专用数据处理仪进行解码处理。
（二）MWD仪器的精确度1、井斜测量精度：±0.1°；2、方位测量精度：±1°（井斜大于5°）；3、重力工具面测量精度：±1°；4、磁性工具面测量精度：±1°；5、工作温度范围：0℃～90℃；二、MWD无线随钻测仪的优点1、YST-48R以钻井液为信号载体，能在不间断钻井作业的情况下，及时获得井眼轨迹的各种监测参数，从而有效控制井眼轨迹的走向。
2、克服有线随钻不能应用于转盘钻进的缺点，而能有效地应用于深井、大位移井、导向钻井、水平井和侧钻水平井。
旋转式脉冲发生器操作手册第一章简介：APS技术公司的旋转式脉冲发生器是一个集成化的机械电子系统. 它可以检测钻井液系统的流动状况，向另一个井下模块发送流动状态信号，并可以触发一个旋转阀，使之在钻井液系统中产生正压力信号. 该操作手册中详细介绍了APS旋转式脉冲发生器的现场操作过程，以及传感器工具串钻铤的安装和拆卸. 并且，在该手册中还介绍了旋转式脉冲发生器现场服务的基本过程. 在进行每项操作指导之前会列出所有需要的设备工具和材料.在该操作手册中，旋转式脉冲发生器被简称为脉冲发生器，并且将工具串定义为APS旋转式脉冲发生器+传感器+电池.第二章安装引流接头安装引流接头是为了保护工具串并使其呈一条直线.所需的设备工具和材料如下：●APS引流接头选择表；●APS引流接头；●无磁钻铤（与APS引流接头编号相对应）安装过程:在开始安装前，请先：●完整详细的阅读安装引流接头的安装步骤；●仔细的检查所有的仪器，看是否有损伤. 不能使用任何存在问题或有缺陷的仪器；●采取安全保护措施，请佩戴：1.安全帽；2.手套；3.防护眼镜；4.安全鞋.仪器串的安装：1.测量无磁钻铤的内径，确保仪器串位于钻铤的正中；2.按照井下钻具组合的要求，记录下该无磁钻铤的内径值；3.测量无磁钻铤的长度；4.记录下该无磁钻铤的长度；5.测量引流接头的内径，确保旋转式脉冲发生器和仪器串居中；6.记录引流接头的内径；7.测量引流钻铤的长度；8.记录引流短节的长度；9.按照标准的现场操作步骤，将无磁钻铤移到钻台上；10.按照标准的现场操作步骤，将无磁钻铤接到钻具组合上；11.按照标准的现场操作步骤，扭转无磁钻铤至精确要求的位置；12.按照标准的现场操作步骤，将引流接头移到钻台上；13.按照标准的现场操作步骤，将引流接头接到无磁钻铤上；14.按照标准的现场操作步骤并参照APS引流短节选择表，扭转无磁钻铤至精确要求的位置.第三章仪器串的安装仪器串的组成：作为一个完整的系统，一套仪器串包括了旋转式脉冲发生器、传感器和电池. 在使用前，应确定旋转式脉冲发生器、传感器和电池模块经过了检查，并且按照操作规范标准，在猫道上将它们组装起来.在组合钻具前，先看看引流短接插针和钻铤的丝扣是否完好. 确保APS引流短节正确的安装在钻铤上，并且将其转动至API标准尺寸,and BHA is in the slips。
MWD无线随钻使用要求一：对钻井液和净化设备的要求1．钻井液的含沙量必须小于0.3%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加堵漏剂和玻璃球等大颗粒物质，以免损坏井下仪器或造成井下仪器工作不正常（随钻堵漏剂除外）。
4．对钻井液的粘度和密度等其它参数无特殊要求。
5．正常钻进时，必须保证两级（振动筛、除沙器）以上钻井液净化设备正常工作。
二：对钻井泵和循环系统的要求6．钻井泵的上水要好，泵的效率要求在95%以上。
7．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3，若使用双泵，两台泵的空气包的压力应一致。
8．泵的阀体、阀座、凡尔、缸体、缸套、活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作迹象，应及时检修泵，以免影响MWD仪器正常工作。
9．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
10．尽可能使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不工作或损坏。
三．对井队电源的要求必须提供连续的220V，50~60Hz的交流电源，若要停电或倒发电机，应预先通知MWD仪器工程师；根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四．钻台仪器对接、拆卸和量角差要求a)无磁钻铤在使用前要通径，内部干净无杂物，要打好记号。
b)要确保动力钻具的弯接头方向与其记号方向一致。
c)在钻台，仪器的对接、拆卸，必须用提升短节，只能在井口进行，禁止在鼠洞进行。
d)不同的短节，其旋紧扭矩不同，现场工程师要提醒司钻注意（与相应的钻杆旋紧扭矩相同）。
e)量角差时，必须两人以上在场，并一一核实。
五．在使用MWD仪器随钻过程中，泥浆泵每次停止、再启动时间间隔不得小于1分钟。
六．MWD仪器测量方法：a). 钻进过程中测斜：停止钻进，停止转盘转动，将钻柱上提1米，锁住钻柱，停泵约1分钟，开泵约3分钟，测量点的（井斜、方位等）测量数据传到地面。
SK—MWD(GR) 无线随钻测量系统 软件操作手册
上海神开石油科技有限公司 2009 一、 安装说明 1、系统配置需求 CPU：Intel Pentium 800 MHz 或更高； 内存：512 M以上； 硬盘空间：1 G以上； 操作系统：Microsoft Windows 2000/XP。
2、安装步骤 ① 如果计算机中没有安装过 Microsoft .NET Framework 1.1 或更高版本，请先运行安装盘中的 dotnetfx v1.1(chs).exe，按照操作提示完成安装；如果已安装过Microsoft .NET Framework则不需要运行dotnetfx v1.1(chs).exe；
② 运行SK-MWD(GR).exe，按照操作提示完成安装。 二、 软件操作说明 1．软件界面 SK-MWD(GR)软件界面上显示系统参数、泵压信号曲线、滤波曲线、实时GAMMA曲线图、工具面罗盘图、井斜方位数据表格、工具面数据表格、泵压仿真仪表等内容。 程序中采集到的泵压信号以及所有解码出的数据都将保存在相应数据库中。 在GAMMA探管工作的同时也会每5秒保存一个GAMMA值,在探管和采集箱直接相连时可以读出这些数据。
2．菜单 2．1“数据操作” 菜单
2．1．1“数据采集” 在该模式下可采集泵压信号，对信号进行滤波处理，进一步解码，计算井斜、方位、工具面、GAMMA等数据（见“采集功能”）。
2．1．2“曲线回放” 在该模式下可将程序自动保存的泵压信号曲线回放，并可对曲线进行编辑、重新解码（见“回放功能”）。
2．1．3“删除数据” 删除程序自动保存的泵压信号。 选择文件名后按“删除”按钮删除该数据。
2．1．4“清空表格” 将保存井斜、方位的表格中的数据清空。
2．1．5“井斜数据” 打开、删除或编辑已保存的井斜、方位数据，设置在工作过程中是否自动保存解码数据（见“井斜报表”）。
2．1．6“井斜报告” 绘制立体投影图，对比设计轨迹和实钻轨迹（见“井斜报表”）。
2．1．7“发送消息” 将消息文本发送至司显。 在输入框输入要发送的文本后按“发送”按钮或按回车键即可，已发送的消息内容显示在上方列表中，双击任一消息即可将该消息重新写入输入框中。 点击“模版”按钮即显示程序预设的消息内容，双击可将模版内容写入输入框中。
2．2“参数设置” 菜单 2．2．1“系统设置”
主要系统参数设置： ▲截止频率：数字滤波器截止频率，一般为0.8； ▲采样率：信号采样频率，一般为18； ▲放大倍数：软件滤波的放大倍数； ▲脉冲阀值：用以区分脉冲和普通压力信号的临界值，单位为psi； ▲脉冲基值：泵压信号的基线，单位为psi； ▲开泵阀值：判断开关泵的临界值，单位为psi； ▲工具面修正：计算工具面时的校差值，单位为角度； ▲增益：与CMS综合录井仪联机使用时采集压力信号的放大倍数； ▲累计开泵时间：总开泵时间，可在此窗口置为0； ▲仪器零长: GAMMA探管距离钻头的距离； ▲磁偏角：如果磁偏角为北偏西，则在角度后加“w”，如“5w”,偏东则加“e” 。 脉宽最大、最小值设置：
▲1秒、2秒脉冲最大、最小值：程序判断宽、窄脉冲的标准，如上图所设置的脉宽，则程序认为宽度在0.25秒至2.6秒之间的脉冲为1秒脉冲； ▲无效间隔：两个脉冲之间的间隔小于所设置的最小值或大于最大值，程序即认为该组脉冲无效，直至下一个同步头被找到； ▲无效脉宽：脉冲宽度大于该值即被认为是无效脉冲；
自动找基值： ▲滤波系数：自动计算基值时滞后滤波的系数； 滤波器设置： 2阶或5阶是指数字滤波器阶数，一般选择5阶。 ▲井深计算方法：选择用何种方法计算大钩高度及井深。
2．2．2“GAMMA设置”
▲曲线颜色:实时GAMMA曲线的颜色； ▲GAMMA坐标设置:曲线图上GAMMA值(API)的坐标范围； ▲井名:打印回放GAMMA数据时标题栏中的井名； ▲深度间隔: GAMMA曲线图中井深(纵坐标)的刻度间隔； ▲井深设置:可以切换显示GAMMA曲线的井深,垂深的计算方法有以下4种: 正切法、平均角法、平衡正切法、曲率半径法； ▲系数设置:解出的GAMMA数据经过上图中的计算公式计算后显示并保存。
2．2．3“井深设置” 2．2．3. 1 滚筒标定 ▲滚筒标定法操作原理：当大钩下至转盘面时，设置绞车的起始计数，记录滚筒上大绳的起始层数、起始圈数、大绳排数、滚筒直径、大绳直径、有效绳数，以及所用绞车传感器的脉冲/转，据此计算出大钩运动时的位移量。 初始计数：大钩位于最低位时的绞车计数值，一般设为2000。 初始层数：大钩位于最低位时，滚筒上大绳的总层数（整层数+1（活动层））。 初始圈数：大钩位于最低位时，当前活动层的大绳剩余圈数。 大绳排数：滚筒上每层大绳的圈数。 滚筒直径：在输入框中输入滚筒直径。 脉冲/转 ：绞车传感器（滚筒）每转一圈的脉冲数，由传感器的内部结构决定，SK系列绞车传感器均为48。 正/反 转：绞车往同一方向转动时控制计数增加或减少。 大绳直径：在输入框中输入大绳直径。 有效绳数：大绳股数。 初始钩位：大钩位于最低位时的钩位设定值。 绞车计数：显示当前的绞车计数,在输入框中输入要设置的绞车计数之后点击“重置绞车计数”可重置该数值 。 探管深度: 该深度等于井深减去仪器零长。
▲滚筒标定法操作步骤： ①在刚好打完一根单根（即全方入时），停止钻进，记录此时的大钩高度，到滚筒处记录起始层数、起始圈数，滚筒的其它参数可从技术员手中拿到，在“初始钩位” 文本框中输入大钩高度，其它的参数相应输入； ②重置绞车计数：在“绞车计数”及“初始计数”文本框内输入同样的值，例如2000, 点击“应用”按钮； ③点击“计算井深”，此时“大钩高度”应与“初始钩位”一致； ④点击“重置绞车计数”； ⑤将正确的钻头位置和井深值输入相应的文本框； ⑥点击“应用”，然后退出该窗口； ⑦继续钻进或其它作业。
▲正/反转设置：如果需要绞车往相反方向计数，可以设置该选项。例如：绞车安装完毕后，发现大钩上提时绞车计数减少，此时将该选项设置为反转，大钩上提时绞车计数就会增加。
▲状态判断:当悬重大于重载门限时为重载状态,小于轻载门限时为轻载状态,介于两个门限之间时延续上一状态,只有在重载状态下钻头位置才随大钩高度改变；重载门限默认为300kN，轻载门限默认为200kN。
▲修改参数:参数修改之后点击“应用”(窗口不会关闭)或“确定”按钮使设置生效；
修改绞车计数后点击“计算井深>>”按钮,程序会计算相应的大钩
高度； 如需要修改钻头位置或井深，直接在相应文本框内输入后点击“确定”或“应用”按钮即可。
2．2．3. 2 多点标定 开始采集数据后，将大钩分别置于不同的高度，记录每个高度时的绞车计数值（最多可记录20组），输入完成后点击“标定”即可完成。 井深、钻头位置的修改以及绞车计数重置的操作同滚筒标定。
当打开此窗口时,绞车计数及井深等数值不会随解码数据而实时改变, 实时的数值在状态栏中显示；
2．2．4“悬重设置”
开始采集数据后，将压力表分别置于不同的压力，记录每个压力值时的传感器信号（最多可记录10组），输入完成后点击“标定”即可完成。 在仪器出厂时悬重已经标定完成,用户一般不要自行修改. 2．3“采集控制” 菜单
2．3．1“通讯设置”
接收设置： 通讯端口（串口）号为程序自动搜索，如计算机没有串口程序将给出提示，波特率等串口设置是固定的，为“9600，n,8,1”，不需要修改；
采集设置： 设置程序采集泵压值或是脉冲值； 发送设置： 程序在解码出井斜、方位、工具面数据后可向其它终端发送这些数据，选择“发送到彩色显示屏”即发送到司显；选择“发送到钻井仪表（COM）”即通过串口发送到钻井仪表；选择“发送到钻井仪表（Net）” 即通过网络发送到钻井仪表，此时需要设置2Zwin所在计算机的IP地址及端口。
2．3．2“探管设置”
当GAMMA探管连接电池时点击“探管同步”，程序开始每隔10秒保存一个井深的数值,从探管读GAMMA数据时程序将会把井深和GAMMA相匹配(详见“回放探管数据”窗口操作)；
每次重新连接电池时上一次保存的GAMMA数据会被本次覆盖； 在探管开始工作后请勿再点击上述按钮或退出整个程序,否则井深数据将无法正确保存。
2．3．3“开始采集” 打开串口或网口采集泵压信号、开始等待同步信号、解码数据。
2．3．4“停止采集” 停止泵压信号的采集。
2．4“回放控制” 菜单
2．3．1“文件选择” 选择需要回放的数据文件（见“回放功能”）。
2．3．2“开始回放” 暂无操作 2．3．3“停止回放” 暂无操作
3．采集功能 程序打开后自动进入采集模式，进入“系统设置”和“通讯设置”将仪器的工作参数设置好，点击“开始采集”，程序采集泵压信号并绘制实时曲线图，同时显示滤波曲线图，窗口下部显示开泵时间、脉冲间隔等参数：
双击泵压曲线图可以切换到上60秒的滤波曲线，需要查看当前脉冲序列的前半部分时可以使用该功能，再次双击恢复到显示泵压曲线。
