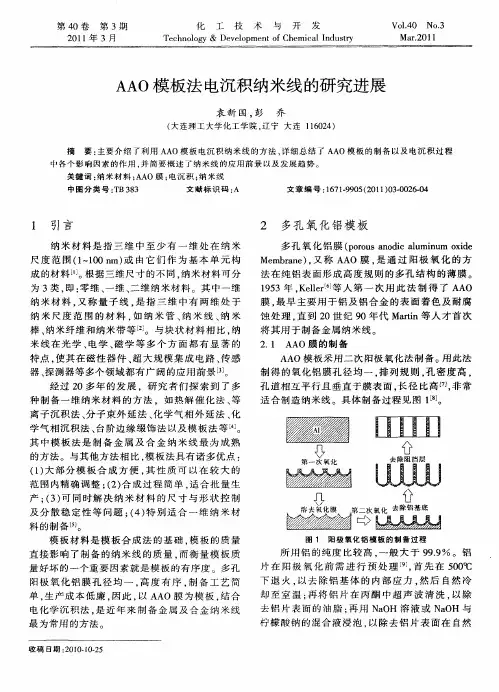

第４０卷第３期 ２０１ １年３月 化工技术与开发 Ｔｅｃｈｎｏｌｏｇｙ＆Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｃｈｅｍｉｃａｌ Ｉｎｄｕｓｔｒｙ Ｖｏ１．４０ Ｎｏ．３ Ｍａｒ．２Ｏｌ ｌ
ＡＡＯ模板法电沉积纳米线的研究进展
袁新国，彭 乔
（大连删工大学化工学院，辽宁大连１ １６０２４）
摘 要：主要介绍了利用ＡＡＯ模板电沉积纳米线的方法，详细总结了ＡＡＯ模板的制备以及电沉积过程 中各个影响因素的作用，并简要概述了纳米线的应用前景以及发展趋势。 关键词：纳米材料；ＡＡＯ膜；电沉积；纳米线 中图分类号：ＴＢ ３８３ 文献标识码：Ａ 文章编号：１６７１．９９０５（２０１１）０３—００２６－０４
１ 引言 ２ 多孔氧化铝模板
纳米材料是指三维中至少有一维处在纳米
尺度范围（１～１００ ｎｍ）或由它们作为基本单元构
成的材料…。根据三维尺寸的不同，纳米材料可分
为３类，即：零维、一维、二维纳米材料。其中一维
纳米材料，又称量子线，是指三维中有两维处于
纳米尺度范围的材料．如纳米管、纳米线、纳米
棒、纳米纤维和纳米带等 ］。与块状材料相比，纳
米线在光学、电学、磁学等多个方面都有显著的
特点，使其在磁性器件、超大规模集成电路、传感
器、探测器等多个领域都有广阔的应用前景［引。
经过２０多年的发展，研究者们探索到了多
种制备一维纳米材料的方法，如热解催化法、等
离子沉积法、分子束外延法、化学气相外延法、化
学气相沉积法、台阶边缘缀饰法以及模板法等¨４］。
其中模板法是制备金属及合金纳米线最为成熟
的方法。与其他方法相比，模板法具有诸多优点：
（１）大部分模板合成方便，其性质可以在较大的
范围内精确调整；（２）合成过程简单，适合批量生
产；（３）可同时解决纳米材料的尺寸与形状控制
及分散稳定性等问题；（４）特别适合一维纳米材
料的制备Ｌ５｜。
模板材料是模板合成法的基础，模板的质量
直接影响了制备的纳米线的质量．而衡量模板质
模板法：
按模板材料可分为碳纳米管模板法、多孔氧化铝模板法、聚合物膜模板法和 生命分子模板法。其中聚合物模板法廉价易得。模板法的模板主要有两种：一种 是径迹蚀刻聚合物膜，如聚碳酸脂膜，另一种是多孔阳极氧化铝膜，两者相比， 氧化铝模板具有较好的化学稳定性、热稳定性和绝缘性，其余还有介孔沸石法、 多孔玻璃、多孔Si模板、MCM-41、金属、生物分子模板、碳纳米光模板等 聚碳酸脂膜（聚合物）模板法：聚碳酸脂膜模板是所有聚合物膜模板中使用最广 的一种，C.Schonenoberge等以不同规格不同厂家的聚碳酸酯过滤膜为模板，用 电化学沉积的方法成功涤制备出了不同直径的 Ni、Co、Cu和Au纳米线。
多孔氧化铝模板：采用该方法时，多孔氧化铝模板只是作为模具使用，纳米材料 仍需要常规的化学反应来制备，如电化学沉积、化学镀、溶胶 -凝胶沉积、化学
气相沉积等方法。多孔阳极氧化铝模板（ AAO: porous anodic aluminum oxide） 是典型的自组织生长的纳米结构的多孔材料， 微孔直径大约在10~500nm之间，
密度为二丄1「「个/諾之间，阳极氧化法制备的有序多孔氧化铝模板的孔径大 小一致，排列有序，呈均匀分布的六方密排柱状。 通常孔径在20〜250nm范围内， 孔间距在5〜500nm范围内。目前大部分究主要局限在以草酸为电解液的中孔径 模板的制备和研究中。这是由于在草酸电解液中制得的模板较厚、 孔径均一、大
小适中。膜厚可达100卩m以上。
当然模板法中这些只是作为模具使用，具体的纳米材料仍需要一些其它的方 法来得到，常用的有电化学沉积、化学气相沉积法 （CVD）化学聚合、溶胶-凝胶 沉积等
电化学沉积：电沉积方法主要分为三步，1、阳极氧化铝模板的制备及孔径的调 节；2、对氧化铝模板及阻挡层的径蚀，释放出有序的纳米线阵列，再经后续处 理得到所需的纳米材料，开发出各种纳米器件。电沉积法只能制备导电材料纳米 线，如金属、合金、半导体、导电高分子等。
氧化镍纳米线的制备及光电性能研究
刘伟星;姚素薇;张卫国;韩玉鑫
【期刊名称】《电镀与涂饰》
【年(卷),期】2006(25)12
【摘 要】通过电沉积法在阳极氧化铝(AAO)模板内制备了镍纳米线,然后在800℃下氧化8 h得到NiO纳米线.利用X射线衍射(XRD)、原子力显微镜(AFM)和扫描电子显微镜(SEM)对NiO纳米线的组成、结构和形貌进行了表征,并测试了NiO/AAO阵列体系的光电压.测试结果表明:NiO纳米线为面心立方结构,平均晶粒尺寸为50 nm,纳米线直径约90nm,与模板孔径相当;长度约为25 μm,并受镍纳米线沉积时间的影响;在紫外灯(365 nm)照射下,40V比60V NiO/AAO阵列体系的光电压大.
【总页数】4页(P14-17)
【作 者】刘伟星;姚素薇;张卫国;韩玉鑫
【作者单位】天津大学化工学院杉山表面技术实验室,天津,300072;天津大学化工学院杉山表面技术实验室,天津,300072;天津大学化工学院杉山表面技术实验室,天津,300072;天津大学化工学院杉山表面技术实验室,天津,300072
【正文语种】中 文
【中图分类】TQ15
【相关文献】 1.氧化镍纳米线的制备研究∗ [J], 张敏芝;崔华莉;董丽蓉;许洋;熊伟
2.用高温氧化法制备氧化镍纳米线及氧化机制研究 [J], 杨攀;魏晓伟;王剑;羊凡;郑晓宇
3.锌掺杂氧化镍纳米线的制备及氧化镍基气敏传感器性能的研究 [J], 王剑;魏晓伟;张建军;唐祁峰;郭彪;徐磊;敖进清
4.氧化锌纳米线耦合硅金字塔微纳复合结构的制备及其自清洁特性研究 [J], 吴以治;许小亮
5.镍-二氧化钛核壳复合微球的制备及其光电性能研究 [J], 刘梦晓;胡若茹;江竹丹;苏庆国;张大朋;陈君华;闫浩然
因版权原因，仅展示原文概要，查看原文内容请购买

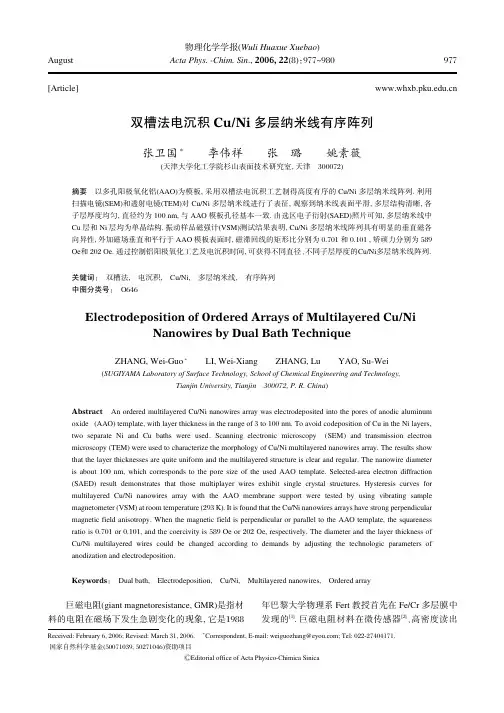

巨磁电阻(giantmagnetoresistance,GMR)是指材料的电阻在磁场下发生急剧变化的现象,它是1988年巴黎大学物理系Fert教授首先在Fe/Cr多层膜中发现的[1].巨磁电阻材料在微传感器[2]、高密度读出[Article]物理化学学报(WuliHuaxueXuebao)ActaPhys.鄄Chim.Sin.,2006,22(8)：977耀980
Received:February6,2006;Revised:March31,2006.鄢Correspondent,E鄄mail:weiguozhang@;Tel:022鄄27404171.国家自然科学基金(50071039,50271046)资助项目鬁EditorialofficeofActaPhysico鄄ChimicaSinica双槽法电沉积Cu/Ni多层纳米线有序阵列
张卫国鄢李伟祥张璐姚素薇(天津大学化工学院杉山表面技术研究室,天津300072)
摘要以多孔阳极氧化铝(AAO)为模板,采用双槽法电沉积工艺制得高度有序的Cu/Ni多层纳米线阵列.利用扫描电镜(SEM)和透射电镜(TEM)对Cu/Ni多层纳米线进行了表征,观察到纳米线表面平滑,多层结构清晰,各子层厚度均匀,直径约为100nm,与AAO模板孔径基本一致.由选区电子衍射(SAED)照片可知,多层纳米线中Cu层和Ni层均为单晶结构.振动样品磁强计(VSM)测试结果表明,Cu/Ni多层纳米线阵列具有明显的垂直磁各向异性,外加磁场垂直和平行于AAO模板表面时,磁滞回线的矩形比分别为0.701和0.101,矫顽力分别为589Oe和202Oe.通过控制铝阳极氧化工艺及电沉积时间,可获得不同直径、不同子层厚度的Cu/Ni多层纳米线阵列.
关键词：双槽法,电沉积,Cu/Ni,多层纳米线,有序阵列中图分类号：O646ElectrodepositionofOrderedArraysofMultilayeredCu/NiNanowiresbyDualBathTechnique
