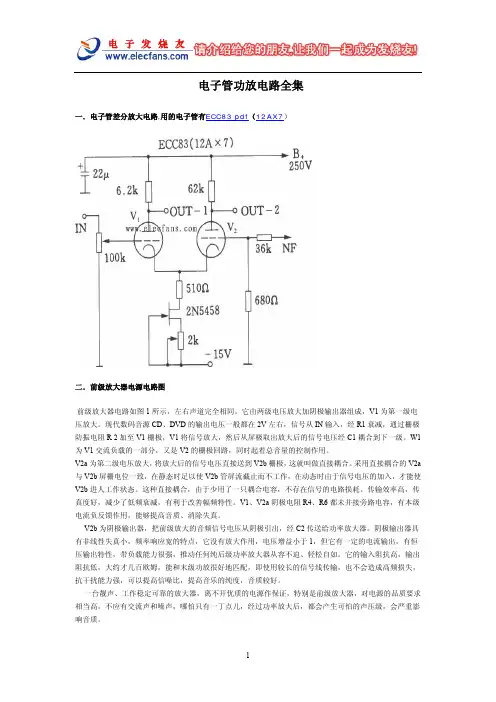

电子管功放电路全集

一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）

二．前级放大器电源电路图

前级放大器电路如图1所示，左右声道完全相同。它由两级电压放大加阴极输出器组成，V1为第一级电压放大。现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。 V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。 V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。 一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

1

6922电子管前级放大器

图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。6N1并联作取样放大，功率管6P1接成三极管作为调整管，组成串联稳压电路。作为滤波电容，一般说来，无极性电容速度快、解析力高，油浸电容音色甜润，优质电解电容可以增加中频的密度与低频的力度，因此本机滤波电容选用优质电解和有机薄膜电容混合应用，其输出电压稳定，纹波系数很小，既有晶体管整流的动态，又有电子管稳压的韵味，达到符合现代音响要求的目的。前级灯丝电源，用整流桥堆整流，7806稳压点燃灯丝。采用稳压电源供电的好处是，可使声音圆润饱满，音乐密度感强，乐声和人声的质感较好，动态好、噪声低、瞬态好。 元件选择 电子管是前级放大器的灵魂， 应选择J级以上的产品，6N1国内有多家工厂生产，不同生产厂家的产品有不同的音色走向，北京牌6N1音色雄浑豪放、动感十足，低频强劲有力。上海牌6N1音色清澄亮丽、细腻圆润，高频幼细顺滑，这些电子管都不难搞到，可根据自己的爱好选用适合自己口味的管子。如果你有兴趣，可直接插上6N2、6N10、6N11等国产电子管，听听它们之间音色有什么微妙的变化，你还可以换用进口管6HlⅡ、6DJ8、ECC88、6922等听听，看看外国的“月亮”与我们中国的“月亮”哪个更圆、哪个更亮。闲暇之时慢慢品尝，仔细比较不同的韵味，从中享受胆机玩家的乐趣。 电阻选用国产军工生产的大红炮金属膜电阻，这种电阻音色温暖兼有力度，符合理想中的气质。同轴双

6N2电子管个管脚说明及参数

6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点

1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。6N2的参数

类型:旁热式阴极双三极管。主要用途:低频电压放大。

(基本数据)

（单只三极管）灯丝电压(Uf)=6.3V;

灯丝电流(If)=0.34A;

阳极电压（Ua）=250V;

栅极电压（Ug）=-1.5V;

阳极电流（Ia）=2.3±0.9mA;

跨导（S）=1.6～2.65mA/V;

放大系数（μ）=97.5±1.75.

(极间电容)

输入电容（Cin）=2.15pF;

第一只三极管输出电容（Cout1）=2.6pF;

第二只三极管输出电容（Cout2）=2.8pF;

两只三极管阳极间电容（Cala2）≤0.3;

过渡电容（Cag）≤0.8pF.

(极限运用数据)

最大灯丝电压（Ufmax）=7.0V;

最小灯丝电压（Ufmin）=5.7V;

最大阳极电压（Uamax）=300V;

最大灯丝与阴极间电压（Ufkmax）±100V;

最大阴极电流（Ikmax）=10mA; 最大阳极耗散功率（Pamax）=1W;

最大栅极电阻（Rgamx）=0.5MΩ.

电子管参数-- 自命名国产电子管 6P1

类型:旁热式阴极束射四极管

主要用途:低频功率放大

(基本数据)

灯丝电压(Uf)=6.3V;

灯丝电流(If)=0.5A;

阳极电压（Ua）=250V;

阳极电流（Ia）=44±11mA;

第二栅极电压（Ug2）=250V;

第二栅极电流（Ig2）≤7mA;

输出功率①（Po）≥3.8W;

跨导（S）=4.9±1.1mA/V;

内阻（Ri）=40kΩ;

非线性失真系数②（Kf）=7%.

注:

①Ug1～=8.8V,ZL=5kΩ;

②Ug1～值应使Po=3.8W.

(极限运用数据)

收音机原理图及分析

一、电路原理及特点

1．二次变频接收电路

二次变频接收电路常用在短波收讯、移动电话等通讯设备上，主要是为提高接收机的灵敏度、选择性和抗于扰能力。国外高档收音机也常采用二次变频接收电路。德生R9700收音机在短波段采用了二次变频接收电路，这是该机的主要特点。如下图，场效应三极管Q2(2SK544)和T9组成第一混频级。拉杆天线ANT接收到的高频信号经C13、L7耦合到由波段开关K3A接通相对应的选频谐振回路T4～T8选频段，经L9耦合至Q2(2SK544)G极。同时，Q4(9018)、C20、C21，L8和波段开关K3A接通的晶振X1～X8共同组成第一本振级，产生短波1～9波段所需的固定本振频率也加至Q2的S极进行混频。混频后的信号经中频变压器T9和宽带陶瓷滤波器F4选频后得到10.7±0.25MHz的宽频带第一中频信号，送至单片收音集成电路ICl(TA8122AN)(24)脚，并利用集成电路的高频放大级作为短波第一中频(10.7±0.25MHz)放大级。IC1内的本振电路、T3和可变电容器组成第二本振级，经IC1放大后的第一中频信号又在IC1内部的混频级中进行第二次混频，产生出465kHz的第二中频信号。第二中频信号从IC1(4)脚输出，经中频变压器T1和陶瓷滤波器F1选频后，由IC1(7)脚输入再进行第二中频放大、检波还原出的音频信号从(13)、(14)脚输出至功放电路。

由于本机每个短波段分别由一块相应频率的晶振组成第一本机振荡级（晶振频率的选择为：相应接收波段中心频率与第一中频中心频率之和），所以第一本振频率相当稳定。而第一混频级又采用了输入阻抗高、动态范围大、噪声小的场效应管(2SK544)作混频，使短波灵敏度、选择性和抗镜像干扰等指标显着提高。

2．电子控制电路

R9700收音机采用了以74HC138为核心组成的轻触式电子开机、波段选择及关机电路，这是本机的另一个特点。

139-型电子管接‎收机 八一型15‎瓦短波电台‎是我国第一‎代自研的制‎式电台，由天津电工‎二厂研制，抗美援朝时‎期

装备部队‎，下发到师团‎级，反响不错。后部队反映‎合体式的大‎八一过重不‎方便携带，厂家将收讯‎部独立出来‎，这就是13‎9型收讯机‎。

139接收‎机频率范围‎2~12 MHz，使用7只直‎热式电子管‎，甲电1.5 V，乙电90 V。

1969年‎的中苏珍宝‎岛冲突中，一名新战士‎使用139‎接收机抄到‎了失踪许久‎的巡逻队的‎微弱

信号，避免了冲突‎扩大，战场立功连‎升三级。

电子管13‎9的后续型‎号是使用了‎锗晶体管的‎139A和‎锗管硅管混‎合的139‎B，体积、重量、

功耗大幅度‎降低，但效果都没‎有电子管1‎39号。

由于电子管‎在抗核爆方‎面独到的性‎能，电子管13‎9并未立刻‎退出历史舞‎台，作为战备物‎资

一直生产‎到70电台‎末。
