CAD图纸集图纸目录的做法

【最新精选】写个关于CAD图纸集和发布的教程

写个关于CAD图纸集和发布的教程

最近没什么活,正好没事,朋友要我教他怎么用CAD的图纸集和发布程序,我就做了一篇教程,特此给大家参考

,、图纸集

图纸集的概念在2005版本出现

目前2009版本里已经很完善了,利用图纸集配合字段可以在多人制图合作中发挥巨大的作用,让设计员只要专心画图就行了,整理图纸以及合并、统一图纸变的非常简单。

,、建立一个,,,样板文件

要用好图纸集我们必须先建立一个,,,样板文件，这是本人的样板文件，样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业，套句大白话就是张三和李四画的图在外人看来是一样的就行了。

,、,,,文件的建立

打开,,,，新建一个,,,文件，选择,,,,.,,,文件

文件建立好后选择布局,

，然后把公司的标准图框插入

也可以打开公司图框后直接,,,,，,后,,,,，,。接下来就

是固定图框的大小了，在布局里设置图框的比例是使用视口，视口的

设置可以在,,,的菜单里点击光标右键出现增加自定义菜单

，选择视口后出现视口菜单

点击,单个视口,，沿图框对角线画一个方形，视口就建立好了，然

后设置图层、线型、图框、字体等等，再打开页面设置管理器

把打印机和线形设置好，注意打印比例一定要设置成,:,，如果图

框太大用,,命令调整至,:,比例，点击插入,字段选择图纸标题

把文字缩放到适合大小后做为图纸内容，因为没有图纸集关联所以字

段目前是,,,,显示，没关系先不管它，再复制一个双击进入字体

后选择打印日期做为出图的日期用

再复制一个选择编号用做图纸的编号，

最后确定后保存成,,,文件格式 。

,、图纸集的建立

按,,,,，,弹出图纸集管理器，点击打开,新建图纸集

选择,现有图形,，点击下一步，图纸集的名称写本次工程的名称

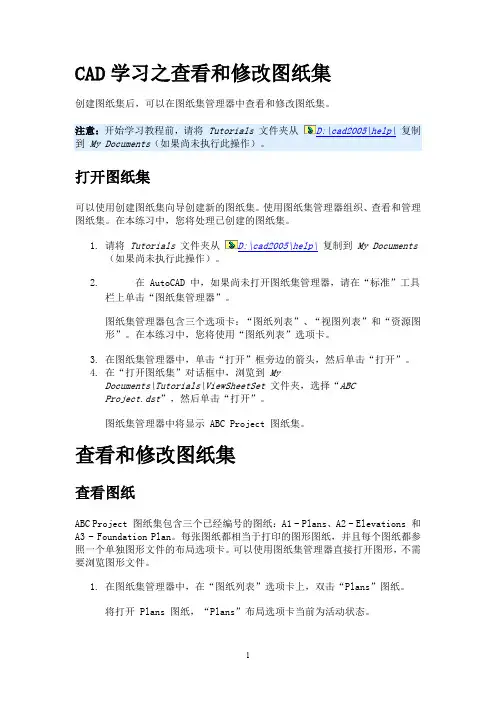

1 CAD学习之查看和修改图纸集

创建图纸集后，可以在图纸集管理器中查看和修改图纸集。

注意：开始学习教程前，请将 Tutorials 文件夹从 D:\cad2005\help\ 复制到

My Documents（如果尚未执行此操作）。

打开图纸集

可以使用创建图纸集向导创建新的图纸集。使用图纸集管理器组织、查看和管理图纸集。在本练习中，您将处理已创建的图纸集。

1. 请将 Tutorials 文件夹从 D:\cad2005\help\ 复制到 My Documents（如果尚未执行此操作）。

2. 在 AutoCAD 中，如果尚未打开图纸集管理器，请在“标准”工具栏上单击“图纸集管理器”。

图纸集管理器包含三个选项卡：“图纸列表”、“视图列表”和“资源图形”。在本练习中，您将使用“图纸列表”选项卡。

3. 在图纸集管理器中，单击“打开”框旁边的箭头，然后单击“打开”。

4. 在“打开图纸集”对话框中，浏览到 My

Documents\Tutorials\ViewSheetSet 文件夹，选择“ABC

Project.dst”，然后单击“打开”。

图纸集管理器中将显示 ABC Project 图纸集。

查看和修改图纸集

查看图纸

ABC Project 图纸集包含三个已经编号的图纸：A1 - Plans、A2 - Elevations 和

A3 - Foundation Plan。每张图纸都相当于打印的图形图纸，并且每个图纸都参照一个单独图形文件的布局选项卡。可以使用图纸集管理器直接打开图形，不需要浏览图形文件。

1. 在图纸集管理器中，在“图纸列表”选项卡上，双击“Plans”图纸。

将打开 Plans 图纸，“Plans”布局选项卡当前为活动状态。 2 Plans 图纸是使用默认样板创建的。样板包含所有图纸共享的信息，例如，标题块、图纸尺寸、页面布局等等。可以查看图纸集特性中的默认样板名称。

CAD布局和图纸集的应用

第一步：按1：1在模型空间里把图画好。例如：使用矩形工具绘制一个800*800的框，再画个直径为800的圆。本文将以下图（图1）说明布局的应用

图1

第二步：点开布局，如没有弹出 [页面设置管理器]，如下图2。则在 [布局1]上单击右键，如下图（图3），选择[页面设置管理器]，弹出[页面设置管理器] 后选择[修改]，如图4

图2 图3

图4

第三步：在弹出的 [页面设置-布局1] 对话框里，做1、2、3、4、5、6处设置如图5 图5

第四步如下：

第五步如下：

修改好了，单击[下步]，单击[完成]

第六步，返回到

单击[确定]，弹出下面这个框，点确定、继续确定。然后关闭页面设置对话框 回到布局看看效果如下。

然后插入图框，或到模型空间复制一个A3的图框过来，如图： 这个图框的最大尺寸就是420*297，但是打印区域是420-3-3=414，和297-3-3=291，需要把这个标准图框用拉伸命令对每边缩短，缩短多少，每边往图框中央缩3.1，这样图框刚好可以放到打印区域里面如：图7。选择图框，用[基点复制]，基点选择图框左下外框交点。

，如下个布局和这个一样可以复制布局。方法如下： ，选择布局1，勾选创建副本

结果如下：

基本设置好了。下面讲述视口

，创建一个视口如图

，调整好视口在布局空间里的大小和位置后，在视口区域内双击，把矩形放到图中 ，在视口线上单击左键选择视口，在视口工具栏中选择比例：1：8，之后在视口线上右键下图。

再用相同的方法创建视口。如下图

下面标注尺寸：也在这布局里标，字体大小设置为3.5

把刚才这个文件保存在桌面，下面讲如何用图纸集

图纸集的应用

图纸集主要用来管理图纸，点文件：

图纸一览表由于不能自动添加，所以要等所有图纸都画完后最后做。

但只要用此方法做，就很快，几分钟就能做好，而且符合要求。

•

• 在下图的【图纸目录】上右击，选【插入图纸一览表】；

•

• 弹出如下对话框，在【添加】上点击两次； •

•

•

• 选中第二行，点击【下移】两次，移到最下边，并更改文字如下图； •

• 上图【无】是选中后，点击其后的下拉箭头最后一行，选出来的；

• 其中【图纸编号】四个字，图和纸及编和号间应该加一个空格就更好看了。

•

点击上图中的【子集和图纸】，弹出下图后，选中需要编入目录的图纸如下图； •

•

如果要修改表格中的文字样式及表格线宽，点击上图中的【Standard】后面的带三个

• 小点的按钮，弹出下图；

•

• 点击上图中的【修改】按钮，弹出下图； •

•

分别点击【常规】、【文字】、【边框】修改完成后，【确定】后出现下图

• •

点击上图中的【置为当前】，然后点击【关闭】按钮，返回到下图

•

• 点击上图的【确定】按钮，在屏幕上指定插入点后出现下图；

•

• 框选上图中的表格，拖动最右下角的斜三角，改变表格大小及列宽等； •

•

•

框选上图中的单元格，在特性面板的【对齐】后选则【右中】，如上图，接着鼠标移动到选择区域

• 中右击，选择【边框】，弹出下图【单元边框特性】对话框； •

• 依次点击：1【无边框】2【内边框】3【上边框】

• 4【下边框】5【左边框】后，确定退出，目的是去掉【右边框】线；

• 【Esc】取消选中后的图形如下； •

•

• 选中上图单元格，在特性面板中设置对齐方式为【左中】；

• 选中下图单元格，在特性面板中设置对齐方式为【正中】； •

•

选中下图单元格，在特性面板中设置对齐方式为【左中】；

•

• 选中下图单元格，点击特性面板中单元锁定后面的【内容已锁定】后的下拉三角，选择【解锁】 •

•

双击下图单元格，在其中输入【FLSJ—PMT—】（飞龙烧结—平面图—）的缩写；如下图；
