雷氏夹测定仪操作方法

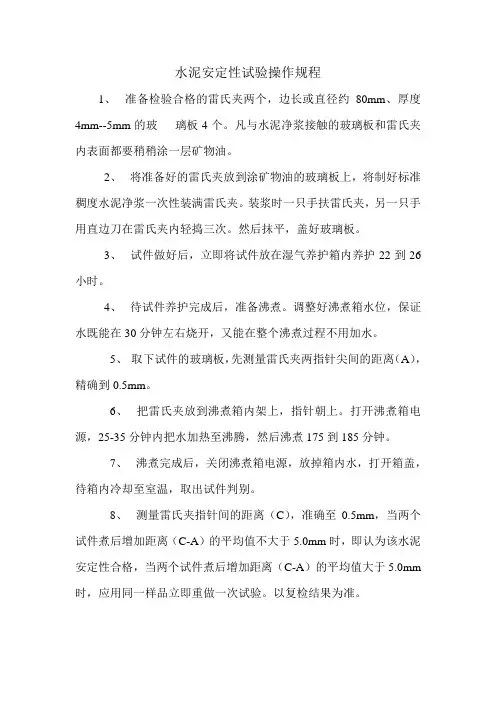

水泥安定性试验操作规程

1、 准备检验合格的雷氏夹两个，边长或直径约80mm、厚度4mm--5mm的玻 璃板4个。凡与水泥净浆接触的玻璃板和雷氏夹内表面都要稍稍涂一层矿物油。

2、 将准备好的雷氏夹放到涂矿物油的玻璃板上，将制好标准稠度水泥净浆一次性装满雷氏夹。装浆时一只手扶雷氏夹，另一只手用直边刀在雷氏夹内轻捣三次。然后抹平，盖好玻璃板。

3、 试件做好后，立即将试件放在湿气养护箱内养护22到26小时。

4、 待试件养护完成后，准备沸煮。调整好沸煮箱水位，保证水既能在30分钟左右烧开，又能在整个沸煮过程不用加水。

5、 取下试件的玻璃板，先测量雷氏夹两指针尖间的距离（A），精确到0.5mm。

6、 把雷氏夹放到沸煮箱内架上，指针朝上。打开沸煮箱电源，25-35分钟内把水加热至沸腾，然后沸煮175到185分钟。

7、 沸煮完成后，关闭沸煮箱电源，放掉箱内水，打开箱盖，待箱内冷却至室温，取出试件判别。

8、 测量雷氏夹指针间的距离（C），准确至0.5mm，当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离（C-A）的平均值大于5.0mm时，应用同一样品立即重做一次试验。以复检结果为准。

交通工程检测有限公司水泥安定性雷氏夹膨胀量测定仪自校规程

1、目的

为了数据的准确性。

2、适用范围

适用于新购设备与检定到期的设备。

3、技术要求

3.1标尺最小刻度：0.5mm±0.1mm

3.2砝码重300g±1g

4、校验用标准器具

4.1 电子天平:量程(0~5000) g,感量不大于0.1 g 。

4.2 游标卡尺：量程(0~200mm),分度值0.02mm 。

5、校验步骤

5.1用游标卡尺检查刻度是否准确,测弹性标尺与测膨胀值标尺各测量6格取平均值；

5.2用电子天平检查砝码质量。

6、结果判定

必须满足技术要求的全部指标，判为合格，贴上合格标识。 7、检定周期

检定周期为12个月，检验记录应包括：检验项目、检验数据、检验结果。

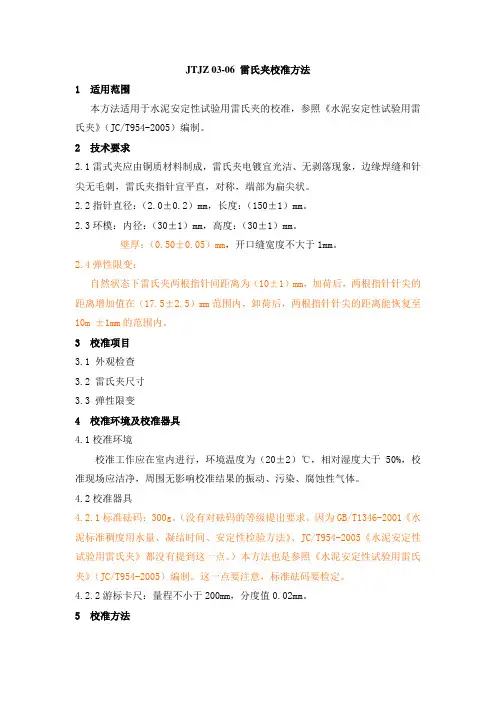

JTJZ 03-06 雷氏夹校准方法

1 适用范围

本方法适用于水泥安定性试验用雷氏夹的校准，参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。

2 技术要求

2.1雷式夹应由铜质材料制成，雷氏夹电镀宜光洁、无剥落现象，边缘焊缝和针尖无毛刺，雷氏夹指针宜平直，对称，端部为扁尖状。

2.2指针直径：（2.0±0.2）mm，长度：（150±1）mm。

2.3环模：内径：（30±1）mm，高度：（30±1）mm。

壁厚：（0.50±0.05）mm，开口缝宽度不大于1mm。

2.4弹性限变：

自然状态下雷氏夹两根指针间距离为（10±1）mm，加荷后，两根指针针尖的距离增加值在（17.5±2.5）mm范围内，卸荷后，两根指针针尖的距离能恢复至10m ±1mm的范围内。

3 校准项目

3.1 外观检查

3.2 雷氏夹尺寸

3.3 弹性限变

4 校准环境及校准器具

4.1校准环境

校准工作应在室内进行，环境温度为（20±2）℃，相对湿度大于50%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具

4.2.1标准砝码：300g。（没有对砝码的等级提出要求。因为GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》、JC/T954-2005《水泥安定性试验用雷氏夹》都没有提到这一点。）本方法也是参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。这一点要注意，标准砝码要检定。

4.2.2游标卡尺：量程不小于200mm，分度值0.02mm。

5 校准方法

5.1 外观检查：按照本方法第2.1目测检查。

5.2雷氏夹尺寸校准：用游标卡尺测量雷氏夹两指针的长度一次，沿指针长度方向取三点分别测量两指针直径，取平均值指；环模的内径、高度、壁厚，绕周长每120°测量一次，共测量三次，取平均值；将游标卡尺固定在1mm处，（校准壁厚时注意，用游标卡尺量爪的刀口部分进行。消除误差。或用外尖头游标卡尺、管壁游标卡尺。）

雷氏夹膨胀测定仪检定规程

本规程适用于新制造、使用中以修理后的雷氏夹膨胀测定仪

（简称测定仪）的检定。

一、概述 测定仪是用于测定雷氏夹弹性值和水泥净浆在雷氏夹中沸煮

后膨胀值的专用仪器。并带有一只300g专用砝码。测定仪结构如图所示。

二、技术要求

1、产品应带有铭牌（包括型号、规格、制造厂，出厂编号和日期等）、合格证。

2、外观电镀光洁，无剥落、锈蚀现象。 3、模座、标尺支柱、悬臂等均应与立柱中心线垂直，而且

联结牢固。

4、标尺应平整、牢固、刻度清晰。 5、雷氏夹模座圆弧面最低点至膨胀值测定标尺刻度基线的

距离（R）179 mm。

6、雷氏夹模座圆弧半径（r）20 mm。

7、悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离(L)149 mm。

8、悬丝由金属或其他强度较高的材料制成，直径(d)不大于0.4mm，其长度应使雷氏夹挂上300克砝码后两指针基本处于弹

性标尺零刻度线对称位上。300克砝码精度要求为±0.1g。

9、标尺零刻度在标尺中部，其他刻度对称分布在二边，刻线粗细均匀一致。标尺分度值1mm，刻度线长度分为三档，l0mm

线最长，5mm线其次，5mm以下刻线最短。刻度范围25～0，0～25mm，刻度相对误差不大于±2％。

三、检定用的仪器设备

10、钢板尺 量程大于200mm，分度值为1mm。 11、直角尺 量程大于150mm，分度值为1mm。

12、R规 量程15～25mm。 13、20X读数放大镜量程6mm，分度值为0.01mm。

14、游标卡尺 量程150mm，分度值为0.02mm。

15、分析天平 秤量1000g。分度值0.01g。 四、检定条件

16、测定仪应保持清洁，在常温无腐蚀性气体的室内。 五、检定项目的检定方法

17、按本规程1、2、3、4条要求进行外观检查。

18、技术要求5，用量程大于200mm钢板尺检定。

19、本规程第6条要求用R规检定。 20、技术要求7，用量程大于150mm的直角尺检定。
