光学作图专项训练

2024山东中考物理二轮微专题作图题专项训练类型1光学作图题考向1光的反射作图1.请画出图中的反射光线．第1题图2.如图是自行车尾灯的示意图，一条光线射向尾灯，请画出该光线经尾灯反射的完整光路图．第2题图3.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．第3题图考向2平面镜成像作图4.如图所示，作出物体AB在平面镜中的像．第4题图5.如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置．第5题6.小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景．请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图．第6题图7.图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线．第7题图考向3光的折射作图8.画出图中光从水中射入空气中折射光线的大致方向，并标出折射角γ.第8题图9.一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线．第9题图10.许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险．如图所示，救生员坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到．请画一条光线，从盲区边缘的池底处刚好射入救生员的眼睛的光路图．第10题图考向4光的反射、折射综合作图11.一束光射向平静的水面，如图所示，请在图中画出反射光线、进入水中光线的大致方向．第11题图12.点光源S发出的一条光线经平面镜反射后从空气斜射入水中，请画出经平面镜的反射光线和进入水中后折射光线的大致方向．第12题图类型2画力的示意图考向1画指定力的示意图13.如图所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心．第13题图14.如图所示，小球静止在水中，请你在图中画出小球所受浮力的示意图．、第14题图15.图中手沿水平方向拉弹簧一端，弹簧伸长，请在O点画出弹簧对手的拉力F的示意图．第15题图16.如图所示，物体A静止在斜面上，画出A所受重力G和支持力F N的示意图．第16题图17.请在图中画出在水平公路上匀速行驶的汽车受到摩擦力的示意图．第17题图18.如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图．第18题图考向2受力分析作图19.如图所示，一小球静止在光滑水平地面的墙角处，请画出它的受力示意图．第19题图20.如图所示，小明将重2.7N的排球拍离手后在空中飞行的情景，请画出此时排球受重力的示意图．第20题图21.请你画出图中乒乓球被音叉弹开后所受力的示意图．第21题图22.请在图中画出小球的受力示意图(细线处于竖直方向)．第22题图23.如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图．第23题图24.如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图(小红身上的O点为其重心)．第24题图25.图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图．第25题图26.在水平粗糙地面上，木块以初速度v向右减速运动，请在甲图中画出木块的受力示意图．第26题图27.如图所示，在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里．请画出此时乒乓球受力的示意图．第27题图28.在水平向右匀速行驶的火车车厢顶端用细线悬挂一小球，车厢水平地板上放置一物块A.在某时刻，发现小球向右摆动，如图所示，请画出此时物块A受力的示意图．第28题图29.如图，箱子随传送带一起向下做匀速直线运动，请画出它所受力的示意图(空气阻力不计)．第29题图考向3杠杆作图30.在图中，画出动力F的力臂l.第30题图31.在“探究杠杆的平衡条件”实验中，在B点用弹簧测力计沿CD方向拉杠杆，使杠杆水平平衡，如图所示．画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂．第31题图32.由于土壤松动，一颗珍稀古树摇摇欲坠．园艺师用绳子将古树系住，通过山体固定，对古树展开救助．如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置．请画出：①古树受到的重力G的示意图；②绳子拉力的力臂L.第32题图33.在图中，画出杠杆平衡时施加在杠杆上的最小动力F1的作用点和方向，并画出所挂重物的绳子对杠杆拉力的力臂L2.第33题图34.图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F及其力臂l.第34题图35.中医药文化是中华民族悠久历史文化的重要组成部分．如图是用切刀将黄芪切片的示意图，请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l.第35题图类型3电(磁)学作图(烟台5考，淄博6考，济宁3考，日照4考)考向1根据电路图连接实物图(日照2考)36.请根据如图所示的电路图用笔画线代替导线，将实物电路补充完整．第36题图考向2根据实物图画电路图37.请根据如图所示的实物，画出相应的电路图．第37题图考向3根据要求补充连接实物图38.如图所示实物电路，请用笔画线代替导线按要求完成电路连接，要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉．第38题图39.请按要求正确连接实物图．要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉．考向4实验电路图找错并改正40.小明想测量一个额定电压是2.5V的小灯泡的额定电功率，如图是他连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图中连接错误的导线上打“”并补画出正确的连线．第40题图41.在做用“伏安法”测电阻的实验时，连接的实物电路图如图所示，其中只有一条导线连接错误，请在错误的导线上打“”并改正．第41题图考向5设计符合要求的电路42.某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起，请用笔画线代替导线在图中连接符合设计要求的电路图．第42题图43.某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在右图中用笔画线将实物连接成符合要求的电路．(要求：连线不能交叉，线头接在接线柱上．)考向6家庭电路作图44.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装．第44题图45.如图为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．第45题图考向7通电螺线管作图46.如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性．第46题图47.如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线．第47题图48.如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图．开关闭合后，请在图乙中的括号内标出电源的正、负极及电磁铁的N极．49.请将电磁继电器电路连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．第49题图参考答案1.如答图所示 2.如答图所示第1题答图第2题答图3.如答图所示4.如答图所示第3题答图第4题答图5.如答图所示6.如答图所示第5题答图第6题答图7.如答图所示8.如答图所示第7题答图第8题答图9.如答图所示10.如答图所示第9题答图第10题答图11.如答图所示12.如答图所示第11题答图第12题答图13.如答图所示14.如答图所示第13题答图第14题答图15.如答图所示16.如答图所示第15题答图第16题答图17.如答图所示18.如答图所示第17题答图第18题答图19.如答图所示20.如答图所示第19题答图第20题答图21.如答图所示22.如答图所示第21题答图第22题答图23.如答图所示24.如答图所示第23题答图第24题答图25.如答图所示26.如答图所示第25题答图第26题答图27.如答图所示28.如答图所示第27题答图第28题答图29.如答图所示30.如答图所示第29题答图第30题答图31.如答图所示32.如答图所示第31题答图第32题答图33.如答图所示34.如答图所示第33题答图第34题答图35.如答图所示36.如答图所示第35题答图第36题答图37.如答图所示38.如答图所示第37题答图第38题答图39.如答图所示40.如答图所示第39题答图第40题答图41.如答图所示42.如答图所示第41题答图第42题答图43.如答图所示第43题答图44.如答图所示或第44题答图45.如答图所示46.如答图所示第45题答图第46题答图47.如答图所示48.如答图所示第47题答图第48题答图49.如答图所示第49题答图。

1．如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

7．如图S是平面镜前一物体。

请作出人能通过平面镜看到S的像的范围。

8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。

请画出平面镜的安装位置。

9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中作出S发出的光经平面镜反射后到达A点的光路图。

10．P是人眼S看到的水中的鱼，请作出看到它的光路图。

11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。

12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。

13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

答案1．(变式题)如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

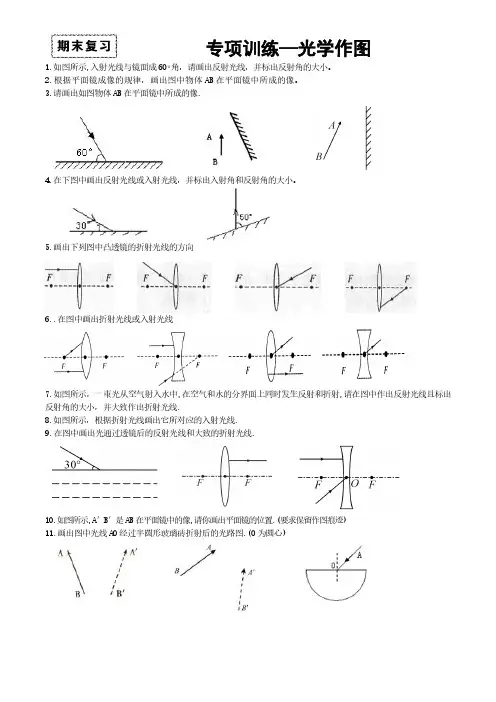

1.如图所示,入射光线与镜面成60∘角，请画出反射光线，并标出反射角的大小。

2.根据平面镜成像的规律，画出图中物体AB 在平面镜中所成的像。

3.请画出如图物体AB 在平面镜中所成的像.4.在下图中画出反射光线或入射光线，并标出入射角和反射角的大小。

5.画出下列图中凸透镜的折射光线的方向6..在图中画出折射光线或入射光线7.如图所示，一束光从空气射入水中,在空气和水的分界面上同时发生反射和折射,请在图中作出反射光线且标出反射角的大小，并大致作出折射光线.8.如图所示，根据折射光线画出它所对应的入射光线.9.在图中画出光通过透镜后的反射光线和大致的折射光线.10.如图所示,A ′B ′是AB 在平面镜中的像,请你画出平面镜的位置.(要求保留作图痕迹) 11.画出图中光线AO 经过半圆形玻璃砖折射后的光路图.(O 为圆心)12.在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

13.在图甲、乙中画出反射光线或入射光线并标出反射角。

14.（2017新疆）图甲中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线；15.（2016•乌鲁木齐）如图是光线照到水平面镜上的反射光路，做出法线和入射光线．16.（2015乌鲁木齐）如图是光线通过凹透镜后的折射光线，作出入射光线．17.（2017乌鲁木齐）如图所示，一束光从空气射向水面，请画出反射光线和折射光线．18.请画出图丙中两条光线通过凸透镜后射出的光线。

(F为透镜的焦点,O为透镜的光心)19.如图2所示，一束光与平面镜成45∘角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

20.根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像A′B′.21.如图所示，小明通过一平面镜看到了桌子下面的小球。

图中画出了入射光线和反射光线，但末标出光的传播方向。

在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜。

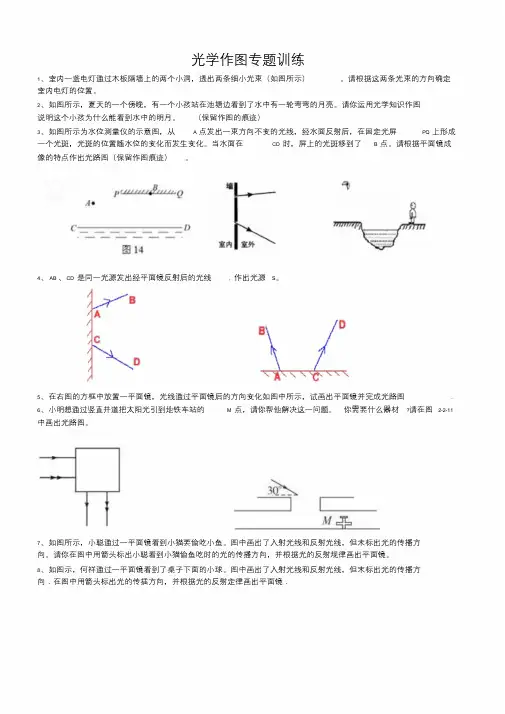

光学作图专题训练1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。

请根据这两条光束的方向确定室内电灯的位置。

2、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。

请你运用光学知识作图说明这个小孩为什么能看到水中的明月。

（保留作图的痕迹）3、如图所示为水位测量仪的示意图，从 A 点发出一束方向不变的光线，经水面反射后，在固定光屏PQ 上形成一个光斑，光斑的位置随水位的变化而发生变化。

当水面在CD 时，屏上的光斑移到了 B 点。

请根据平面镜成像的特点作出光路图（保留作图痕迹）。

4、AB 、CD 是同一光源发出经平面镜反射后的光线, 作出光源S。

5、在右图的方框中放置一平面镜，光线通过平面镜后的方向变化如图中所示，试画出平面镜并完成光路图.6、小明想通过竖直井道把太阳光引到地铁车站的M 点，请你帮他解决这一问题。

你需要什么器材?请在图2-2-11 中画出光路图。

7、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

8、如图示，何祥通过一平面镜看到了桌子下面的小球。

图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．9、电视机的遥控器是利用红外线对电视机进行遥控的．一次小明没有像平常那样将遥控器对准电视机的红外线接收窗口，而是对着电视机旁的光滑墙壁，结果也达到了遥控的目的．请你在图中画出这种遥控方式中红外线传播的路径．(要求画出必要的辅助线)10、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹11、B 为隧道中的一堵墙，墙的左边有一激光器S 发出一束激光经平面镜MN 反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线12、画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图13、（09 四川自贡）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
