P室内高清LED显示屏图文稿

led显示屏尺寸规格表LED显示屏是一种广泛应用于电视、广告牌、舞台表演等领域的重要设备。

根据不同的用途和场合，LED显示屏的尺寸规格也大不相同。

本文将介绍常见LED显示屏的尺寸规格表，以供参考。

首先，我们来介绍室内LED显示屏的尺寸规格。

室内LED 显示屏的像素密度相对较高，因此屏幕尺寸的大小不必过大，一般分为以下几个尺寸：1. P1.25室内LED显示屏：这是最小的室内LED显示屏规格，像素密度高达160000像素/㎡，适用于需要高清显示的场合，比如高端商务会议、展览等。

其标准屏幕尺寸为400mm x 300mm，也可以根据需要进行定制。

2. P1.667室内LED显示屏：这是室内常见的LED显示屏规格之一，像素密度为360000像素/㎡，屏幕尺寸一般为480mm x 480mm或者640mm x 480mm，适用于室内的商务演讲、艺术展览、舞台演出等场合。

3. P2室内LED显示屏：像素密度为250000像素/㎡，屏幕尺寸一般为512mm x 512mm或者640mm x 640mm，适用于商场、酒店大堂、金融机构等场所。

4. P2.5室内LED显示屏：像素密度为160000像素/㎡，屏幕尺寸一般为640mm x 640mm或者480mm x 480mm，适用于商场、体育场馆、舞台等场合。

5. P3室内LED显示屏：像素密度为111111像素/㎡，屏幕尺寸一般为576mm x 576mm或者960mm x 960mm，适用于商场、体育场馆、舞台等场合。

接下来，我们来介绍户外LED显示屏的尺寸规格。

户外LED显示屏像素密度相对较低，但是屏幕的尺寸需要更大，以达到更好的视觉效果。

1. P4户外LED显示屏：像素密度为62500像素/㎡，屏幕尺寸一般为512mm x 512mm或者768mm x 768mm，适用于广场、商业街、体育场馆等户外场合。

2. P5户外LED显示屏：像素密度为40000像素/㎡，屏幕尺寸一般为640mm x 640mm或者960mm x 960mm，适用于广场、商业街、体育场馆等户外场合。

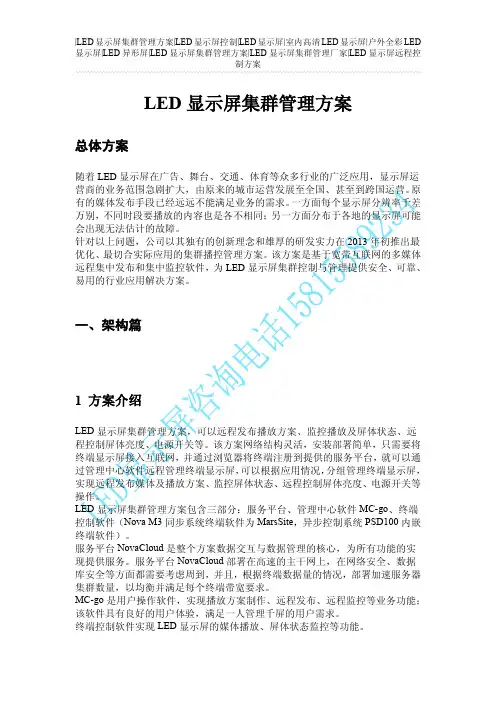

LED显示屏集群管理方案总体方案随着LED显示屏在广告、舞台、交通、体育等众多行业的广泛应用，显示屏运营商的业务范围急剧扩大，由原来的城市运营发展至全国、甚至到跨国运营。

原有的媒体发布手段已经远远不能满足业务的需求。

一方面每个显示屏分辨率千差万别，不同时段要播放的内容也是各不相同；另一方面分布于各地的显示屏可能会出现无法估计的故障。

针对以上问题，公司以其独有的创新理念和雄厚的研发实力在2013年初推出最优化、最切合实际应用的集群播控管理方案。

该方案是基于宽带互联网的多媒体远程集中发布和集中监控软件，为LED显示屏集群控制与管理提供安全、可靠、易用的行业应用解决方案。

一、架构篇1方案介绍LED显示屏集群管理方案，可以远程发布播放方案、监控播放及屏体状态、远程控制屏体亮度、电源开关等。

该方案网络结构灵活，安装部署简单，只需要将终端显示屏接入互联网，并通过浏览器将终端注册到提供的服务平台，就可以通过管理中心软件远程管理终端显示屏，可以根据应用情况，分组管理终端显示屏，实现远程发布媒体及播放方案、监控屏体状态、远程控制屏体亮度、电源开关等操作。

LED显示屏集群管理方案包含三部分：服务平台、管理中心软件MC-go、终端控制软件（Nova M3同步系统终端软件为MarsSite，异步控制系统PSD100内嵌终端软件）。

服务平台NovaCloud是整个方案数据交互与数据管理的核心，为所有功能的实现提供服务。

服务平台NovaCloud部署在高速的主干网上，在网络安全、数据库安全等方面都需要考虑周到，并且，根据终端数据量的情况，部署加速服务器集群数量，以均衡并满足每个终端带宽要求。

MC-go是用户操作软件，实现播放方案制作、远程发布、远程监控等业务功能；该软件具有良好的用户体验，满足一人管理千屏的用户需求。

终端控制软件实现LED显示屏的媒体播放、屏体状态监控等功能。

2方案网络架构LED显示屏集群管理方案的网络架构如下：3配置要求1)服务平台NovaCloud服务平台NovaCloud由Web服务器、数据库服务器及加速服务器集群组成。

18）支持软件端信号预切功能，在信号切换操作后确认完成才执行切换避免出现信号误切；
19) 支持EDID读取、编辑、自定义、断电保护功能；
20) HDMI、DVI板卡前驱35m；
21）智能温控调节，可智能控制矩阵风扇的运行。提供由第三方检测机构出具的检测报告复印件；
22) ★至少4种不同的控制方式：具有RS-485，扩展键盘操作， RS-232 协议和TCP/IP网络协议，同时支持HDBaseT、SF传输器远程控制矩阵切换 ；
7.平均使用功率：≤260W；提供由第三方检测机构出具的检测报告复印件；
8.发光点颜色:1R1G1B；提供由第三方检测机构出具的检测报告复印件；
9.模组尺寸:320mm*160mm；提供由第三方检测机构出具的检测报告复印件；
10.物理点间距:2.5mm；提供由第三方检测机构出具的检测报告复印件；
11.模组分别率:128dots(W)*64dots(H)；提供由第三方检测机构出具的检测报告复印；
17.刷新频率 ≥3840Hz；提供由第三方检测机构出具的检测报告复印件；
18.连续无故障工作时间 ≥10000小时
19、对比度 ≥5000:1；提供由第三方检测机构出具的检测报告复印件；
20、亮度均匀性≥97%提供由第三方检测机构出具的检测报告复印件；
21、色温2500～9300K提供由第三方检测机构出具的检测报告复印件；
台
7
框架结构+包边
1、屏体总厚度600mm,屏幕上下左右各包边50mm2、包边材料黑钛拉丝不锈钢3、主要钢材采用40*40*3，60*60*4热镀锌国标方管制作，材质Q235B,挂墙壁安装，整体平整性好，稳固性好。
1
项
8
LED专用箱体

LED室内全彩电子屏方案摘要：随着科技的进步和室内电子显示系统的发展，led室内显示屏成为城市对外进行宣传、发布政府及商业广告的重要信息窗口。

显示屏的高亮度，更能引起人们的关注，吸引人们的眼球。

其动态和有创意的画面更能对受众产生强烈的视角冲击力，容易给受众留下深刻的印象。

关键词：工程设计；技术专题研究；理论研究；软硬件产品开发一、设计思想本方案led室内全彩显示系统设计的基本指导思想和原则是：统筹规划，以需求为导向，以应用为核心，同时兼顾高起点、高集成、实用与先进结合，具有安全性、经济性、稳定性、易用性、前瞻性。

以需求为基础：系统的设计核心就是提供全方位、方便、快捷多媒体信息发布的服务，主要需求是为体育赛事计分并提供其他赛事情况。

如比赛双方名称显示、双方队员名单等信息发布，以及其他商业广告等宣传。

二、led屏幕系统设计说明led显示屏系统由三大部分组成：显示屏体、数据处理和控制计算机。

各部分示意图如显示屏系统组成示意图三、系统功能1.视频模式（1）支持vga显示，显示各种计算机信息、图形、图像；（2）实现vga/video信号转换，主画面两侧或左右单侧均能插播时钟及其它图象或文字。

（3）支持各种输入方式：vga/svga/xga/sxga和sdi信号输入；（4）具有电视画面上叠加文字信息，全景、特写、慢镜头、动画、静态图片、特技等效果的实时编辑和播放（需另外配置非线性编辑设备）；（5）可满足文艺表演的使用要求，并灵活输入和播出多种信息；（6）可通过对计算机对led显示屏画面的色彩和亮度作调整；（7）能与计算机的crt显示屏同步，实现crt显示屏上指定的文字及图像，能通过crt显示屏模拟、预视led显示屏的内容；（8）可高保真转播广播电视、卫星电视及有线电视信号，摄像、影碟等视频信号的即时播放（vcr、vcd、dvd、ld）；（9）支持pal、ntsc等各种制式，支持hdtv；（10）具有电视画面上叠加，全景、静态图片编辑和播放；（11）转播广播电视、卫星电视及有线电视信号；（12）显示屏的视频显示功能能够同时播出4路视频源；（13）vga/video信号转换，主画面两侧或左右单侧均能插播时钟及其它图象文字；（14）支持各种视频输入方式：vga/svga/xga和sdi、hdsdi信号输入；（15）实时显示真彩色视频图像，实现现场传播，播放背景画面、广告宣传画等功能；（16）进行现场直播，满足文艺演出的使用要求，并灵活输入和播出多种信息。
