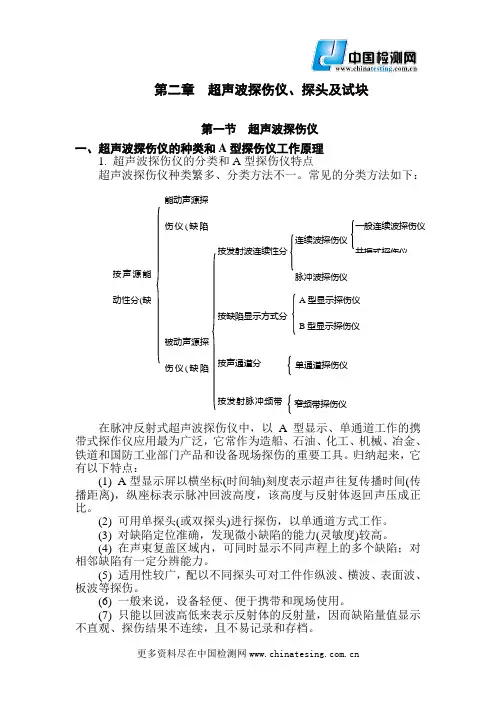

第二章 超声波探伤仪、探头及试块第一节 超声波探伤仪一、超声波探伤仪的种类和A 型探伤仪工作原理1. 超声波探伤仪的分类和A 型探伤仪特点超声波探伤仪种类繁多、分类方法不一。

常见的分类方法如下：在脉冲反射式超声波探伤仪中，以A 型显示、单通道工作的携带式探作仪应用最为广泛，它常作为造船、石油、化工、机械、冶金、铁道和国防工业部门产品和设备现场探伤的重要工具。

归纳起来，它有以下特点：(1) A 型显示屏以横坐标(时间轴)刻度表示超声往复传播时间(传播距离)，纵座标表示脉冲回波高度，该高度与反射体返回声压成正比。

(2) 可用单探头(或双探头)进行探伤，以单通道方式工作。

(3) 对缺陷定位准确，发现微小缺陷的能力(灵敏度)较高。

(4) 在声束复盖区域内，可同时显示不同声程上的多个缺陷；对相邻缺陷有一定分辨能力。

(5) 适用性较广，配以不同探头可对工件作纵波、横波、表面波、板波等探伤。

(6) 一般来说，设备轻便、便于携带和现场使用。

(7) 只能以回波高低来表示反射体的反射量，因而缺陷量值显示不直观、探伤结果不连续，且不易记录和存档。

按声源能动性分(缺陷是否为能动声源)能动声源探伤仪(缺陷为能动声源如声发射) 被动声源探伤仪(缺陷为被动声源) 按发射波连续性分连续波探伤仪 脉冲波探伤仪一般连续波探伤仪 共振式探伤仪 调频式探伤仪 按缺陷显示方式分 A 型显示探伤仪 B 型显示探伤仪 C 型显示探伤仪 直接成像 按声通道分 按发射脉冲频带范围分 单通道探伤仪 多通道探伤仪 窄频带探伤仪 宽频带探伤仪(8) 结果判断受人为因素影响较多，故对操作者技术水平要求较高。

本节主要介绍单通道工作的A 型脉冲反射式超声波探伤仪(以下简称超声波探伤仪)的一般工作原理、基本组成、性能测试和使用方面的知识。

2. 超声探伤仪的一般工作原理和基本组成超声探伤仪的工作原理类似于无线电雷达，因此，它有固体雷达之称号。

图2–1为该类探伤仪最简单的电路方框图。

第1篇一、引言超声波探伤作为一种重要的无损检测手段，广泛应用于工业、军事、航空航天、交通运输等领域。

本文旨在对超声波探伤的基本原理、方法、应用及其在我国的发展现状进行总结，以期为相关领域的技术研究和实践提供参考。

二、超声波探伤的基本原理超声波探伤是利用超声波在介质中传播、反射和衰减等物理特性来检测材料内部缺陷的一种无损检测方法。

超声波是一种频率高于20000赫兹的声波，其波长较短，具有较强的穿透能力和方向性。

1. 超声波的产生与接收超声波的产生通常采用压电陶瓷或磁致伸缩材料，通过电能转换成机械能，使材料产生振动，从而产生超声波。

接收超声波则通过接收探头将声能转换成电能，经过放大、滤波、处理等环节，得到所需的信息。

2. 超声波在介质中的传播超声波在介质中传播时，会受到介质的密度、声速、温度等因素的影响。

当超声波遇到介质界面时，会发生反射、折射和透射等现象。

3. 超声波探伤的基本原理超声波探伤的基本原理是利用超声波在介质中传播时遇到缺陷产生的反射信号来检测缺陷。

当超声波从发射探头进入被检材料时，若遇到缺陷，则部分超声波会被反射回接收探头。

接收探头将反射信号放大、处理，并通过显示器或打印机输出检测结果。

三、超声波探伤的方法超声波探伤的方法主要包括直接接触法、液浸法、脉冲反射法、穿透法等。

1. 直接接触法直接接触法是将探头直接接触被检材料表面进行探伤。

适用于表面缺陷和近表面缺陷的检测。

2. 液浸法液浸法是将被检材料浸泡在液体中，探头通过液体与被检材料接触进行探伤。

适用于内部缺陷和表面缺陷的检测。

3. 脉冲反射法脉冲反射法是利用超声波在介质中传播时，遇到缺陷产生的反射信号来检测缺陷。

适用于各种缺陷的检测。

4. 穿透法穿透法是利用超声波在介质中传播时，部分能量透过被检材料，到达另一侧，通过比较反射信号和透过信号的差异来检测缺陷。

适用于厚工件内部缺陷的检测。

四、超声波探伤的应用超声波探伤在各个领域都有广泛的应用，以下列举几个典型应用：1. 工业领域超声波探伤在工业领域主要用于检测金属材料的内部缺陷，如裂纹、夹杂物、气孔等。

超声波探伤仪操作手册(总36页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March目录第一章概述声明 (3)特点 (4)技术指标 (4)仪器组件 (5)外围设备 (6)第二章基本参量说明及调节方法增量调节键 (7)减量调节键 (7)确认 (7)增益 (7)参考 (7)通道返回 (7)始偏 (8)声速 (9)Ｋ值 (10)声程 (11)包络 (11)闸门 (11)抑制 (12)记录 (12)辅助 (12)定量 (12)第三章仪器常用功能开机 (13)系统复位 (13)制作分贝ＤＡＣ曲线 (14)显示幅度ＤＡＣ曲线 (15)隐藏幅度ＤＡＣ曲线 (15)文件存储 (15)文件检索 (16)文件删除 (17)探伤标准 (17)焊缝定量 (18)文件打印 (19)锻件灵敏度校正.......................................................................... . (19)锻件定量 (21)计算机通讯 (21)双探头探伤 (22)阻尼 (22)检波功能 (22)延时 (22)预置探头参数 (22)探伤报告参数 (22)仪器性能自动测试 (23)闸门峰值设定 (24)定 (25)ＤＡＣ连接方式 (25)汉字输入 (25)第四章探伤应用焊缝探伤快速操作指南...........................................................................26锻件探伤快速操作指南 (28)“DAC补偿”在锻件探伤中的应用 (30)第五章常见问题及重要事项常见问题解答 (31)电池维护 (33)仪器的清洁 (33)仪器的运输 (33)随机资料 (33)安全 (3)3示 (33)第一章概述声明◆感谢您使用新超电子全数字智能超声波探伤仪。

摘要超声无损检测是在现代工业生产中应用的非常广泛的一种无损检测方法，它对于提高产品的质量和可靠性有着重要的意义。

尽管随着电子技术的发展，国出现了一些数字化的超声检测仪器，但其数据处理及扩展能力有限，缺乏足够的灵活性。

而虚拟仪器是近年来刚刚发展起来的一种新的仪器构成方式，它是一种计算机技术、通讯技术和测量技术相结合的产物，具有很大的灵活性和扩展性，具有旺盛的生命力。

因而本设计尝试将虚拟仪器技术和超声检测技术相结合，基于A T89C52单片机开发的超声探伤仪智能系统的硬件组成、软件设计和抗干扰措施,以脉冲反射式超声探伤仪为代表研制完成一个良好的数字化的超声检测平台，该系统具有测量、数字显示、A/D转换等功能,并具有工作稳定、性能好等优点。

为以后进一步的更深入的超声数字信号处理研究打下了良好的基础。

关键词：无损检测；超声波探伤；AT89C52；虚拟仪器；L a b V I E WAbstractA s a k i n d o f N DT(N o n-D e s t r u c t i v e Te s t i n g)，U T (U l t r a s o n i c Te s t i n g)i s w i d e l y u s e d i n m o d e r ni n d u s t r y,w h i c h p l a y s a v e r y i m p o r t a n t r o l e i ni m p r o v i n g t h e q u a l i t y a n d t h e r e l i a b i l i t y o f p r o d u c t.A l t h o u g h a l o n g w i t h t e c h n i c a l d e v e l o p m e n t i ne l e c t r o n i c s,s o m e d i g i t a l U T i n s t r u m e n t s h a v e b e e n d e v e l o p e d a t h o m e,i t s e x p a n d-a b i l i t y a n d t h ea b i l i t y o f p r o c e s s i n g d a t a l i m i t e d.V I(V i r t u a l I n s t r u-m e n t)i s a n e w I n s t r u m e n t s t r u c t u r e d e v e l o p e dr e c e n t y e a r s a n d i s a n o u t c o m e w h i c h c o m b i n e s t h e c o m p u t e r t e c h n i q u e,t h e c o m m u n i c a t i o n t e c h n i q u e t o g e t h e r w i t h t h e m e a s u r e t e c h n i q u e,w h i c h h a sh u g e e x p a n d a b i l i t y,f l e x i b i l i t y a n d t h e p r o s p e r o u sv i t a l i t y.S o a m e t h o d o f t r y i n g t o c o n j o i n t h e V I a n d t h e U T i s b r o u g h t o u t a n d a d i g i t a l U T D e v i c e b a s e d o n A t y p e u l t r a s o n i c f l a w d e t e c t o r h a s b e e n m a d e, t h e h a r d w a r e c o m p o s i t i o n,s o f t w a r e d e s i g n a n da n t i2-i n t e r f e r e n c e m e a s u r e s o f t h e i n t e l l i g e n tu l t r a s o n i c f l a w d e t e c t o r s y s t e m b a s e d o n A T89C52 m o n o l i t h i c u n i t a r e d e s c r i b e d.T h e s y s t e m h a sa c c u r a t e m e a s u r e m e n t,d i g i t d i s p l a y,A/D c h a n g e, n d i t h a s h i g h s t e a d y f u n c t i o n w h i c h w i l lb e h e l p t o t h e f u r t h e r r e s e a rc h o n u l t r a s o n i cd i g i t a l s i g n a lp r o c e s s i n g i n f u t u r e.K e y w o r d s：N DT(N o n-D e s t r u c t i v e Te s t i n g)；U T(U l t r a s o n i c Te s t i n g) AT89C52；L a b V I E W；V I (V i r t u a l I n s t r u m e n t)目录摘要 (1)Abs tr a c t (2)目录 (4)第一章绪论 (6)设计的背景及意义 (7)第二章超声波及超声检测的原理 (9)2.1超声波的基本性质 (9)2.1.1超声波的速度及波长 (9)2.1.2超声波的衰减 (10)2.2超声换能器 (11)2.2.1超声换能器的定义及分类 (11)2.2.2超声换能器的主要性能参数 (12)2.3超声波探伤的原理 (13)2.3.1超声波探伤方法的分类 (13)2.3.2脉冲反射式超声探伤仪的原理 (14)第三章系统硬件设计 (18)3.1系统硬件整体结构框图 (18)3.2单元电路 (19)3.2.1AT89C52单片机 (19)3.2.2发射电路 (21)3.2.3信号调理电路 (23)3.2.4600v电源电路 (32)3.2.5.+5v电源电路以及-5v电源电路 (33)3.3上位机处理设计 (35)3.3.1基于L a b V I E W的单片机串口通讯设计 . 353.3.2基于L a b V I E W的软件设计 (37)第四章总结 (41)第五章主要参考文献 (42)第六章致谢词 (43)第一章绪论随着现代工业和科学技术的发展，无损检测技术在设备和装备的运行、产品质量的保证、提高生产率、降低成本等领域发挥着越来越大的作用，无损检测也已经发展成为一门独立的综合性学科，而超声波探伤技术在无损检测领域占有极其重要的地位，在很多领域均获得非常广泛的应用。

超声波钢轨探伤仪的开发与创新摘要超声波钢轨探伤仪主要利用超声波技术检测钢轨内部缺陷。

随着铁路的重载化、高速化不断发展，对钢轨探伤工作提出了更高要求。

目前我国铁路已经形成大型钢轨探伤车和探伤仪两级探伤网络，探伤仪探伤已经成为铁路探伤的重要组成部分。

为了解决传统探伤仪因其判伤方式繁琐以及仪器本身探头数量少的局限性，导致伤损漏检而引发的断轨等问题，满足国铁集团对安全防控的要求，提出了智能定位和研发新型串列式探头的课题。

本论文主要对传统探伤仪的伤损定位和探头布置方面进行改进创新。

根据现场试用报告显示，改进后的仪器操作更加简便、判伤速度更快、定位更准确，可以替代原有探伤设备。

关键词：超声波钢轨探伤仪；智能定位；B显基线；串列式探头随着超声波钢轨探伤仪的出现，使得对钢轨内部伤损的检出成为了可能。

在我国,铁路是最早开展无损检测工作的部门之一,1950年铁道部引进瑞士生产的共振式超声波探伤仪检查钢轨,是公认的我国超声波探伤的开端。

我国手推式探伤仪的发展从最初的武汉电子仪器厂生产的GTC—1 型钢轨探伤仪到现在市场上流行的JGT-10（上海路超)、GCT-8C(邢台先锋)等型号的探伤仪，可以说，我们一直在为实现伤损智能化判断，提高伤损检出能力而不断创新。

截止2021年，全国铁路运营里程达15万公里，其中高速铁路运营里程达4万公里，铁路建设取得历史性成就，对经济社会发展发挥了重要的支撑作用。

钢轨的健康状态，直接影响着铁路运输安全。

钢轨探伤是铁路工务部门把好钢轨防断的第一关，提前进行钢轨内部的探伤对于保证铁路的正常运行具有举足轻重的作用。

但传统钢轨探伤仪判伤方法繁琐，加之探伤人员技术水平参差不齐，因漏检造成的断轨事故时有发生。

部分工务段还因工作量大、任务重不能及时完成探伤计划，存在超周期现象。

本论文基于目前探伤仪市场上存在的一些痛点，对传统探伤仪进行改进创新重点介绍伤损快速定位技术，通过串列式探头实现母材和焊缝的联同探伤，保证轨腰横向裂纹检出率可达100%。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.浙江省永嘉县弘凌泵阀有限公司浙江正洲泵阀制造有限公司座落于人杰地灵的楠溪江畔、中国泵阀之乡——温州瓯北镇，是一家集产品设计、生产制造、销售服务于一体的现代化企业，主要生产DN40~DN4000的国标、美标、日标、德标各式蝶阀及流体控制系统。

公司创建于1995年，建筑面积 15000m2，员工150名，其中大专学历以上人员31人，从事研发开发科技人员11人，高级工程师3人，工程师11人，并与兰州理工大学、长沙理工大学等科研院校建立了长期合作关系形成了强大的技术优势。

公司产品广泛应用于电力、水力冶金、石化、轻纺、食品、医药、环保、城建以及科研等领域，畅销全国各地，部分产品打入了国际市场，深受广大用户的欢迎和信赖。

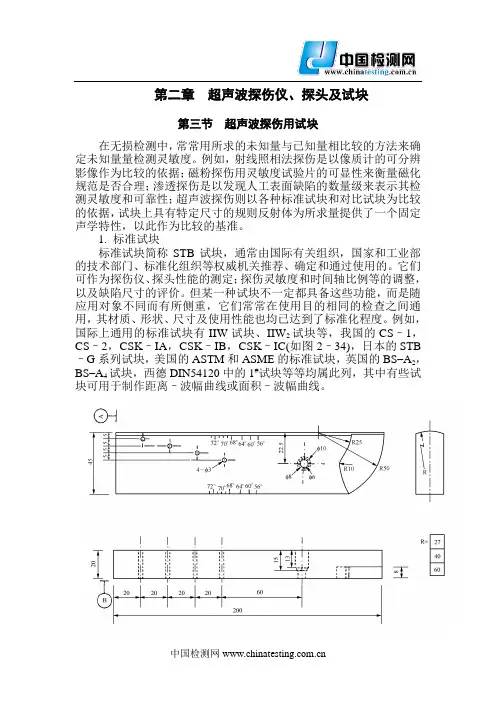

第二章超声波探伤仪、探头及试块第三节超声波探伤用试块在无损检测中，常常用所求的未知量与已知量相比较的方法来确定未知量量检测灵敏度。
