关于超声波探伤仪技术

超声波探伤实验报告引言：超声波探伤是一种常用且十分重要的无损检测技术，利用超声波的传播和反射特性来检测材料内部的缺陷，具有广泛的应用领域和丰富的研究内容。

通过本次实验，我们旨在探索超声波探伤技术的原理和应用，并通过实际操作来了解其实验过程和结果。

一、实验目的本实验的目的是研究超声波在不同材料中传播和反射的特性，以及利用超声波探伤技术检测材料中的缺陷情况。

通过实验，我们能够了解超声波在不同材料中的传播速度、反射特性以及对不同尺寸、形状的缺陷的探测敏感度。

二、实验装置和方法1. 超声波探伤仪：我们采用了一台商用的超声波探伤仪，该仪器具有较高的频率范围和分辨率，能够满足该实验的需求。

2. 实验样品：选择了不同材料（如金属、陶瓷等）的标准样品进行实验。

3. 实验过程：首先，根据实验需求选择适当的探头，将其通过声耦剂与样品表面接触。

然后，控制超声波仪器进行扫描，在实验过程中记录和分析数据。

三、实验结果和讨论1. 超声波在不同材料中的传播速度：通过实验，我们得到了不同材料中超声波的传播速度。

实验结果表明，不同材料的物理性质会影响超声波的传播速度，如金属材料具有较高的传播速度，而陶瓷材料的传播速度较低。

这些数据对于超声波探伤仪的校准和实际应用非常重要。

2. 超声波在材料中的反射特性：我们通过实验观察到在探测头将超声波引入样品后，部分超声波会被样品内的缺陷或界面反射回来。

通过检测反射回来的超声信号，我们可以推测出样品内的缺陷位置和形状。

实验结果表明，缺陷较严重的样品会导致更多的超声波反射，从而能够被更易于探测到。

3. 超声波探测缺陷的敏感度：通过在样品中加入不同尺寸和形状的缺陷，我们测试了超声波探测的敏感度。

实验结果表明，超声波探测对于较大和较深的缺陷相对较为敏感，而对于较小和浅的缺陷则有一定的探测限度。

四、结论通过本次实验，我们深入了解了超声波探伤的原理、实验方法以及应用。

实验结果证实了超声波在不同材料中的传播速度、反射特性和对不同尺寸缺陷的探测敏感度。

超声波探伤仪探伤技术超声波探伤仪就是频率高于20kHz、超出人们耳朵辨别能力并且穿透性很强的声波。

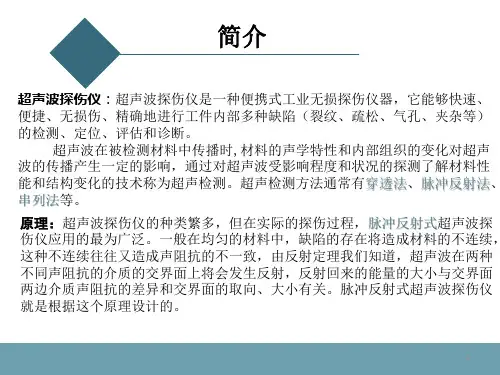

是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(焊缝、裂纹、折叠、疏松、砂眼、气孔、夹杂等)的检测、定位、评估和诊断。

既可以用于实验室，也可以用于工程现场。

广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

超声波探伤仪原理：运用超声波反射原理对于材料中的缺陷进行无损侦测,超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

彩屏超声波探伤仪是LED显示屏是彩色的，多颜色选择，适用于不同的光线条件，电火花检漏仪 背光连续可调，更为直观和好看.超声波探伤仪的应用有很多，比如用超声的反射来测量距离，利用大功率超声的振动来清除附着在锅炉上面的水垢，利用高能超声做成 "超声刀"来消灭、击碎人体内的癌变、结石等，超声波探伤仪而利用超声的反射等效应和穿透力强、能够直线传播等的特性来进行检测也是其中一个很大的应用领域。

超声波探伤仪的检测应用主要包括在工业上对各种材料的检测和在医疗上对人体的检测诊断，通过它人们可以探测出金属等工业材料中有没有气泡、伤痕、裂缝等缺陷，可以检测出人们身体的软组织、血流等是否正常。

那么人们是怎么样利用超声来进行检测的呢？超声波探伤仪现在通常是对被测物体（比如工业材料、人体）发射超声，然后利用其反射、多普勒效应、透射等来获取被测物体内部的信息并经过处理形成图像。

超声波探伤仪其中多普勒效应法是利用超声在遇到运动的物体时发生的多普勒频移效应来得出该物体的运动方向和速度等特性；透射法则是通过分析超声穿透过被测物体之后的变化而得出物体的内部特性的，其应用目前还处于研制阶段；超声波探伤仪这里主要介绍的是目前应用最多的通过反射法来获取物体内部特性信息的方法。

超声波探伤培训教程超声波探伤技术是一种通过超声波在材料内部传播和反射的方式来检测材料中存在的缺陷或者异物的非破坏性检测技术。

在工业领域得到了广泛应用，尤其是在航空、航天、核能、石油等行业。

本教程将系统介绍超声波探伤的原理、设备以及操作技巧，帮助读者全面了解和掌握超声波探伤技术。

一、原理1. 超声波的生成和传播超声波是指频率超过20kHz的声波。

其生成通常是通过压电晶体的压电效应来实现，当施加电压时，压电晶体会振动并产生超声波。

超声波在材料中的传播是一种机械波的传播方式，它具有直线传播、可传递到深层、能量损失小等特点。

2. 超声波的反射和散射当超声波遇到材料中的缺陷或者界面时，会发生反射和散射。

根据反射和散射的信号，可以判断材料中的缺陷类型、位置、尺寸等信息。

常用的探伤方法包括脉冲回波法和相位数组法。

二、设备1. 超声波探伤仪超声波探伤仪是进行超声波探伤的核心设备，它包括发射装置、接收装置、信号处理系统等部分。

发射装置用于产生超声波信号，接收装置用于接收反射和散射的信号，信号处理系统则对接收到的信号进行处理和显示。

2. 探头探头是超声波探伤仪的重要部件，其质量和性能直接影响到探伤的效果。

常见的探头类型有直探头、斜探头、浸润式探头等。

不同类型的探头适用于不同的检测对象和环境。

三、操作技巧1. 检测准备在进行超声波探伤之前，需要对设备和探头进行校准和检查，确保其正常工作。

同时，还需要根据待检测材料的类型和要求选择合适的探头，并对材料表面进行清洁和处理。

2. 检测步骤（1）将探头与被检测材料紧密接触，确保超声波能够传播到材料内部。

（2）调节探测范围和增益，以保证检测到的信号具有足够的强度。

（3）进行扫描或者点检测，记录检测到的信号并分析。

（4）根据检测结果判断材料的质量，如果发现缺陷，需进一步分析和评估。

四、应用案例超声波探伤技术在各个行业都有广泛的应用。

以下是几个实际案例：1. 航空领域在航空器制造和维修过程中，通过超声波探伤可以检测飞机结构中的隐蔽缺陷，如裂纹、孔洞等。

超声波探伤仪原理1. 引言超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域。

它利用超声波的传播特性来检测材料中的缺陷、裂纹或其他不均匀性。

本文将深入探讨超声波探伤仪的原理。

2. 超声波的概念与特性超声波是指频率在20kHz以上的声波。

它的传播速度高、能量强、穿透力强，因此适用于材料内部的检测。

超声波的频率越高，波长越短，对细小缺陷的检测能力越强。

3. 超声波探伤仪的工作原理3.1 发射器和接收器超声波探伤仪由发射器和接收器组成。

发射器产生超声波脉冲信号，而接收器接收并分析返回的信号。

3.2 超声波的传播和反射超声波在材料中的传播速度与密度和弹性模量相关。

当超声波遇到材料内部的不均匀性时，例如缺陷或表面裂纹，会发生反射、折射或散射。

这些反射、折射和散射的信号会被探头接收到，并传送给接收器进行进一步分析。

3.3 超声波的回波信号分析接收到的回波信号通常包含有关被检测材料内部结构和缺陷的信息。

通过分析回波信号的幅值、时间延迟和波形变化，可以确定材料中的缺陷位置、形状和尺寸。

4. 超声波探伤仪的应用4.1 金属材料检测超声波探伤仪在金属材料检测中应用广泛。

它可以检测金属材料中的裂纹、气孔、夹杂物等缺陷，用于质量控制和安全评估。

4.2 建筑材料检测超声波探伤仪也可以用于建筑材料的质量检测，例如检测混凝土中的裂缝、空洞和麻面等问题。

这对于确保建筑结构的安全和稳定至关重要。

4.3 医疗领域应用超声波探伤仪在医疗领域也有广泛的应用。

它可用于诊断人体内部器官和组织的病变，如检测胎儿发育、心脏病变和肿瘤等。

5. 超声波探伤仪的优缺点5.1 优点•非破坏性检测：超声波探伤仪可以在不破坏材料的情况下对其内部缺陷进行检测。

•高灵敏度：超声波能够检测到微小的缺陷，有助于提前发现潜在的问题并采取措施。

•准确性：超声波探伤仪可以提供准确的缺陷位置、形状和尺寸信息。

5.2 缺点•依赖操作员经验：超声波探伤仪的使用需要经验丰富的操作员，以确保正确的操作和结果解读。

超声波探伤仪超声波探伤仪是一种用于检测材料内部缺陷的非破坏性检测技术。

它利用超声波在材料中传播的特性，通过探头产生超声波并接收回波信号，从而对材料的内部缺陷进行检测和定位。

超声波探伤仪可以广泛应用于金属、合金、塑料、陶瓷、复合材料等各种材料的检测中，包括工业制造、航空航天、电力、石油化工、建筑等领域。

它可以检测到材料中的气孔、夹杂物、裂纹、脱粘、异物等缺陷，并根据回波信号的特征进行分析，判断缺陷的尺寸、形态和性质。

超声波探伤仪的基本原理是利用超声波在材料中传播的特性。

超声波是一种频率高于人类听觉范围的机械波，它可以在固体、液体和气体中传播。

当超声波遇到介质的界面时，一部分能量会发生反射，另一部分能量会继续传播到下一个界面。

通过控制超声波的传播和接收，可以测量超声波在材料中的传播时间和能量变化，从而对材料内部的缺陷进行检测。

超声波探伤仪的主要组成部分包括超声波发射器、接收器、探头和信号处理器。

超声波发射器用于产生超声波信号，通常采用压电晶体或磁致伸缩材料作为发射元件。

接收器用于接收超声波的回波信号，并将信号转化为电信号。

探头是超声波探伤仪的核心部件，它将超声波信号引导到被检测材料中，并接收回波信号。

信号处理器用于对接收到的回波信号进行放大、滤波、增益和显示等处理，使得用户能够清晰地观察到材料内部的缺陷。

超声波探伤仪的工作原理是先将超声波信号由发射器发出，经过探头引导到被检测材料中，然后由探头接收回波信号，再经过接收器和信号处理器进行处理，最后通过显示器或记录仪展示给用户。

用户通过观察回波信号的特征，可以判断材料内部是否存在缺陷，并进一步分析缺陷的位置、形态和性质。

超声波探伤仪具有灵敏度高、定位准确、速度快、无损伤等优点。

它可以检测到微小的缺陷，并能够定位缺陷的具体位置，对于对材料性能有要求的产品，如飞机零部件、汽车发动机、石油管道等，超声波探伤技术是一种理想的检测方法。

此外，超声波探伤仪还可以用于材料的质量控制和生产过程中的缺陷检测，帮助企业提高产品质量和生产效率。

超声波探伤仪工作原理
超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域中的材料和结构的检测与评估。

超声波探伤仪的工作原理基于声学和物理原理，通过发射和接收超声波来检测物体内部的缺陷和异物。

超声波探伤仪的工作流程如下：
1. 产生超声波：通过控制超声波发生器，将电能转化为高频电压信号，然后通过压电晶体或磁致伸缩传感器将电能转化为机械振动。

这种振动频率通常在0.1到20兆赫范围内。

2. 超声波传播：振动的压电晶体或磁致伸缩传感器通过机械振动产生超声波，这些超声波在物体中传播。

在传播过程中，超声波遇到不同材料界面和内部缺陷时会发生反射、衍射、折射和散射等现象。

3. 接收超声波：超声波探头将传播的超声波接收回来，并将机械振动转化为电信号。

4. 信号处理：接收到的电信号进入超声波探伤仪的信号处理系统，经过放大、滤波和放大等处理后，将信号转化成可视化的波形图或图像。

这些波形图或图像可以提供有关材料内部异物和缺陷的信息，如位置、形状、大小等。

同时，还可以通过测量超声波的传播时间和速度来计算出材料的厚度和声速等参数。

5. 结果分析：通过分析波形图或图像，可以判断材料中是否存在缺陷和异物，以及判定其性质和严重程度。

总之，超声波探伤仪通过发射和接收超声波来检测物体内部的缺陷和异物。

通过信号处理和结果分析，可以获取有关材料和结构的相关信息，为工程和制造过程提供重要的参考依据。

超声波探伤仪超声波探伤仪是一种常用于无损检测领域的仪器设备，能够利用超声波传播原理对材料内部进行检测和评估。

本文将介绍超声波探伤仪的基本原理、应用领域和发展趋势。

超声波探伤仪利用超声波的特性实现对材料的检测和评估。

超声波是一种频率超过20kHz的声波，具有穿透性强、传播速度快、散射小等特点，非常适合用于检测材料内部的缺陷和异物。

超声波探测器通过发射超声波信号并接收其反射信号，通过分析信号的特征，可以确定材料内部的缺陷、密度变化、结构性能等信息。

超声波探伤仪的应用领域非常广泛。

在工业领域，它可以应用于金属、塑料、陶瓷、玻璃等材料的检测和评估。

例如，在汽车制造中，超声波探伤仪可以用于检测发动机部件、车身结构等是否存在缺陷；在航空航天领域，超声波探伤仪可以对飞机结构进行无损检测，确保其安全可靠；在铁路、桥梁等领域，超声波探伤仪也可以用于检测材料的疲劳裂纹、损伤程度等，为维修和安全评估提供依据。

此外，超声波探伤仪还广泛应用于医学领域。

通过超声波的成像技术，医生可以实时观察人体内部的器官、血管、胎儿等，对疾病进行诊断和监测。

超声波探伤仪在医学中有着重要的地位，尤其是在产科、心脏血管疾病的诊断和治疗方面。

超声波探伤仪在技术上也在不断发展和创新。

随着科学技术的进步，超声波探伤仪的功能越来越强大，性能也越来越稳定。

例如，传统的超声波探伤仪使用单一频率的超声波信号，而现在的超声波探伤仪已经可以在多频率范围内对材料进行检测，提高了检测的精度和效率。

此外，随着计算机技术的发展，超声波图像的处理和分析也越来越先进，为检测和评估提供了更多更准确的信息。

总的来说，超声波探伤仪作为一种无损检测仪器设备，在工业和医学领域都有着重要的地位和广泛的应用。

随着技术的进步，超声波探伤仪的功能不断增强，性能不断提高，将为各行各业的发展提供更好的支持和保障。

相信在不久的将来，超声波探伤仪将更加智能化、高效化，为人们的生产生活带来更多的便利和安全。

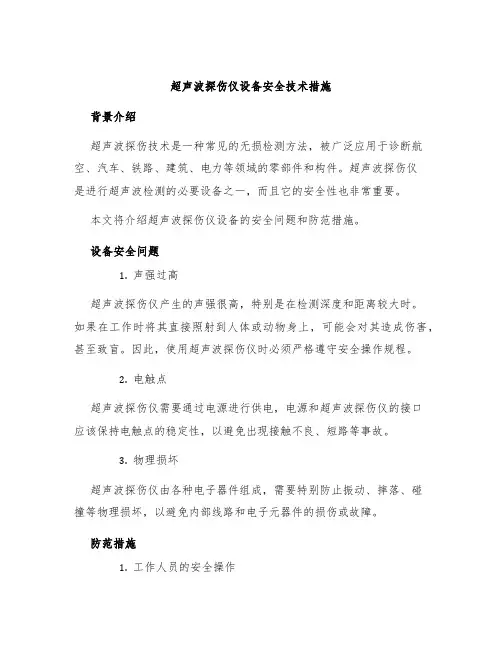

超声波探伤仪设备安全技术措施背景介绍超声波探伤技术是一种常见的无损检测方法，被广泛应用于诊断航空、汽车、铁路、建筑、电力等领域的零部件和构件。

超声波探伤仪是进行超声波检测的必要设备之一，而且它的安全性也非常重要。

本文将介绍超声波探伤仪设备的安全问题和防范措施。

设备安全问题1.声强过高超声波探伤仪产生的声强很高，特别是在检测深度和距离较大时。

如果在工作时将其直接照射到人体或动物身上，可能会对其造成伤害，甚至致盲。

因此，使用超声波探伤仪时必须严格遵守安全操作规程。

2.电触点超声波探伤仪需要通过电源进行供电，电源和超声波探伤仪的接口应该保持电触点的稳定性，以避免出现接触不良、短路等事故。

3.物理损坏超声波探伤仪由各种电子器件组成，需要特别防止振动、摔落、碰撞等物理损坏，以避免内部线路和电子元器件的损伤或故障。

防范措施1.工作人员的安全操作超声波探伤仪使用前，需要做好必要的安全准备工作。

操作人员在使用前应该认真阅读操作手册，理解超声波探伤仪的工作原理，掌握其安全操作规程，特别是注意事项。

操作人员必须戴上防护手套、眼镜等防护装备，确保工作安全。

2.设备携带和使用超声波探伤仪在携带和使用时应该特别小心。

使用前要检查设备的外观，判断其是否受到了摔打、碰撞或者其他物理损坏。

在使用中需要注意尽量避免设备与物体太近接触，以免发生事故。

同时，要注意超声波探伤仪的温度，不要让其过热。

3.设备维护超声波探伤仪长期使用，需要进行定期的检查、保养和维护。

在每次使用后，要对设备外观进行检查，确认没有发生损坏或者故障。

同时，还要对使用中的若干关键部位进行定期检测，保证超声波探伤仪的正常工作和使用安全。

结论超声波探伤仪是进行超声波检测的重要设备之一，其安全工作特别重要，需要我们注意其安全问题并采取科学的防范措施。

操作人员必须掌握超声波探伤仪的安全规程和使用方法，设备需要经常定期检查维护。

通过科学的管理和防范措施，我们可以保证超声波探伤仪的正常工作和使用安全，提供更加完善的无损检测服务。

超声波相控阵探伤仪等设备技术参数（一）超声波相控阵探伤仪技术参数一、设备用途及功能要求：主要用于检测金属及非金属材料内部及焊缝内部的各种不连续性缺陷，包括复合材料的脱粘、分层、粘接不良和金属材料及焊缝的气孔、裂纹、沙眼等缺陷的检出和定位定量。

支持的检测技术包超声波脉冲回波模式、一收一发模式、相控阵串列扫查模式及衍射时差（TOFD）模式，能够形成对待检工件区域的彩色B扫描及C扫描图形显示，并能存储完整的检测数据，具有良好的再现性和检测结果一致性。

二、主要技术参数及配置要求1、外观★1.1、便携式整机，方便户外携带，重量：≤3.5Kg★1.2、为方便实际操作与观察，要求显示屏尺寸8英寸以上1.3、图像清晰，便于观察，显示屏分辨率：800×600像素1.4、显示屏亮度：600cd/㎡1.5、显示屏颜色数量：1千6百万色1.6、工作温度范围：-10℃~45℃★1.7、因现场施工检测需要，要求侵入保护评级：IP66，防撞击评级：通过类似MIL-STD-810G 516.6的坠落测试2、电源供电方式：锂离子电池或AC电源，而且单独电池供电时间要求要≥6小时3、输入/输出★3.1、编码器输入：要求支持双轴编码器3.2、USB接口至少2个3.3、支持音频报警3.4、视频输出：SVGA4、存储4.1、存储装置：SD卡或USB存储介质（16GB以上）4.2、机载数据文件存储容量：300MB5、超声性能参数★5.1、接口数量：1个相控阵（PA）接口，2个常规超声（UT）接口5.2、自动探头识别：支持5.3、发生器数量：≥16★5.4、接收器数量：≥64★5.5、聚焦法则数量：≥256★5.6、相控阵电压：40V，80V，115V5.7、常规超声电压：95V，175V，340V★5.8、脉冲类型：负方波★5.9、相控阵系统带宽：0.6MHz~18MHz5.10、常规超声系统带宽：0.25MHz~28MHz★5.11、扫查类型：线性电子E扫查（零度或角度）、扇形S扫查及复合扇形S扫查★5.12、脉冲重复频率（PRF）：≥6KHz5.13、相控阵最大实时平均数：165.14、常规超声最大实时平均数：645.15、报警数量：35.16、报警条件：闸门的任意逻辑组合★6、配置要求6.1、主机，一台6.2、PC版数据分析处理及报告、声场模拟软件，一套6.3、5MHz，32晶片相控阵探头及对应斜楔块（带防磨钉），一套6.4、5MHz，24晶片复材检测专用相控阵探头及对应直楔块（带防磨钉），一套（二）动态检测声发射探测仪技术参数一、仪器技术要求1.1声发射系统硬件1.1.1主要性能：★（1）采用标准的PCI-Express总线通讯结构。
