钢丝螺套是一种新型的内螺纹紧固件，它是用高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。主要用于增强和保护低强度材质的内螺纹。其原理是在螺钉和基体内螺纹之间形成弹性连接，消除螺纹制造误差，提高连接强度。
钢丝螺套是一种新型的内螺纹紧固件，它是用高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。主要用于增强和保护低强度材质的内螺纹。其原理是在螺钉和基体内螺纹之间形成弹性连接，消除螺纹制造误差，提高连接强度。
钢丝螺套又分为普通型和锁紧型两种，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈，对装配螺钉起到紧固防松作用。钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强
度的工程材料的螺纹孔中，能形成符合国际标准的高精度内螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。
另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，而不致造成整个基体报废，并且维修方便，快速经济。安装钢丝螺套需要使用专用的丝锥和安装工具。
螺纹护套规格及钻孔尺寸表:
钢丝螺套又分为普通型和锁紧型两种，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈，对装配螺钉起到紧固防松作用。钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成符合国际标准的高精度内螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。
另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，而不致造成整个基体报废，并且维修方便，快速经济。安装钢丝螺套需要使用专用的丝锥和安装工具。
螺纹护套规格及钻孔尺寸表
![钢丝螺套技术标准[1]](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/bbf924c3cc7931b764ce1557.webp)

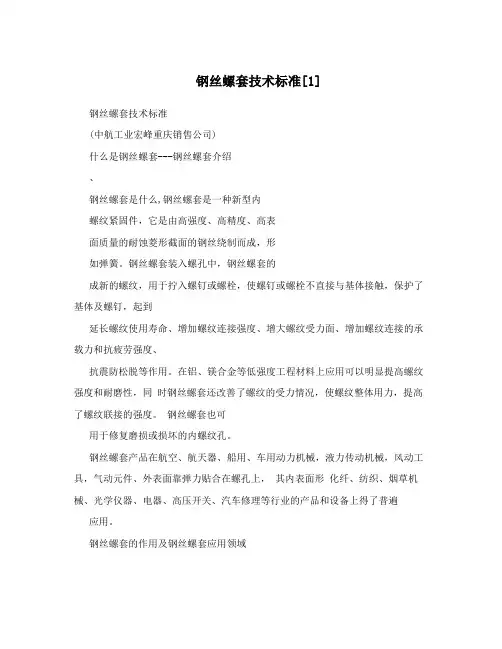

钢丝螺套技术标准[1]
钢丝螺套技术标准
(中航工业宏峰重庆销售公司)
什么是钢丝螺套---钢丝螺套介绍
、
钢丝螺套是什么,钢丝螺套是一种新型内
螺纹紧固件，它是由高强度、高精度、高表
面质量的耐蚀菱形截面的钢丝绕制而成，形
如弹簧。钢丝螺套装入螺孔中，钢丝螺套的
成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到
延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、
抗震防松脱等作用。在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同 时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。 钢丝螺套也可
用于修复磨损或损坏的内螺纹孔。
钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、外表面靠弹力贴合在螺孔上， 其内表面形 化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍
应用。
钢丝螺套的作用及钢丝螺套应用领域 钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度内螺纹，其性能优于直接攻丝形成的螺纹。随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用范围已经越来越广泛。钢丝螺套的作用主要体现在以下三方面:
1、钢丝螺套应用在金属或非金属材料 ( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、
耐磨损、高精度的标准内螺纹。在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。
典型应用:高压开关设备、液力机械、焊接设备 、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。
2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，
被损螺纹可得到快速有效地修复。
典型应用:各种重要零部件螺纹孔脱扣后修复，如:注塑机模板螺纹孔的修复。发动机缸体螺纹孔的修复等。
符号说明：
d--钢丝螺套公称直径（螺钉公称直径） L—钢丝螺套公称长度（安装后的螺纹长度） P--螺距
do--钻丝套安装用钻头直径 Dz--钢丝螺套自由状态下外径 N--钢丝螺套自由状态下圈数

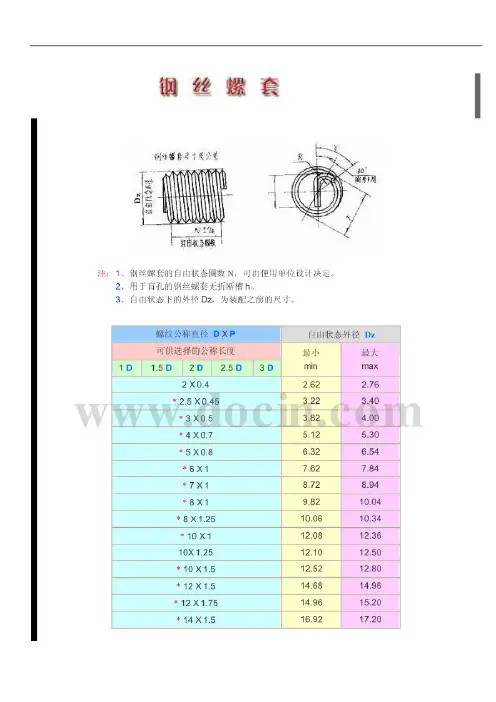

公制钢丝螺套规格、螺纹护套规格参数表
钢丝螺套规格参数
螺纹规格d×p k×d 钢丝螺套安装后长度L(mm) 钻头直径do(mm) 自由状态下外径Dz(mm) 自由状态螺套圈数N(≈)
2×0.4 1d
1.5d
2d 2
3
4 2 2.6-2.8 2.9
4.7
6.5
2.5×0.45 1d
1.5d
2d 2.5
3.75
5 2.6 3.3-3.5 3.5
5.9
8.1
3×0.5 1d
1.5d
2d 3
4.5
6 3.1 3.8-4.0 4
6.3
8.7
4×0.7 1d
1.5d
2d 4
6
8 4.1 5.15-5.35 3.7
6
8.4
5×0.8 1d
1.5d
2d 5
7.5
10 5.2 6.35-6.6 4.3
6.9
9.7
6×1 1d 6 6.2 7.6-7.85 4.2 1.5d
2d 9
12 7
9.6
7×1 1d
1.5d
2d 7
10.5
14 7.2 8.65-8.9 5.4
8.5
11.6
8×1 1d
1.5d
2d 8
12
16 8.2 9.85-10.1 6.1
9.5
13
8×1.25 1d
1.5d
2d 8
12
16 8.3 9.85-10.1 4.7
7.4
10.6
10×1 1d
1.5d
2d 10
15
20 10.2 12.1-12.5 7.6
12
16.3
10×1.5 1d
1.5d
2d 10
15
20 10.3 12.1-12.5 5
8
11.2
12×1.5 1d
1.5d
2d 12
18
24 12.4 14.4-14.8 6.2
9.8
13.5
12×1.75 1d
1.5d
M6钢丝螺套底孔标准
一、底孔直径
M6钢丝螺套的底孔直径标准为Φ5.2mm。在钻孔时，建议使用Φ5.2mm的钻头进行钻孔，以确保底孔直径符合标准。
二、底孔深度
M6钢丝螺套的底孔深度标准为8mm。在攻丝时，建议将底孔深度攻至8mm，以确保螺套安装牢固。
三、材质
M6钢丝螺套的材质通常为不锈钢304。这种材质具有较好的耐腐蚀性和抗拉强度，适用于各种机械和设备中。
四、表面处理
M6钢丝螺套的表面处理可选镀锌、发黑、烤漆等。不同的表面处理可以满足不同的使用环境和美观要求。
五、精度
M6钢丝螺套的精度等级通常为H2。在生产过程中，需要按照精度等级进行控制，以确保螺套的安装精度和质量。
以上是M6钢丝螺套底孔标准的详细介绍，希望能对您有所帮助。如有任何疑问或需要进一步的帮助，请随时联系我。
