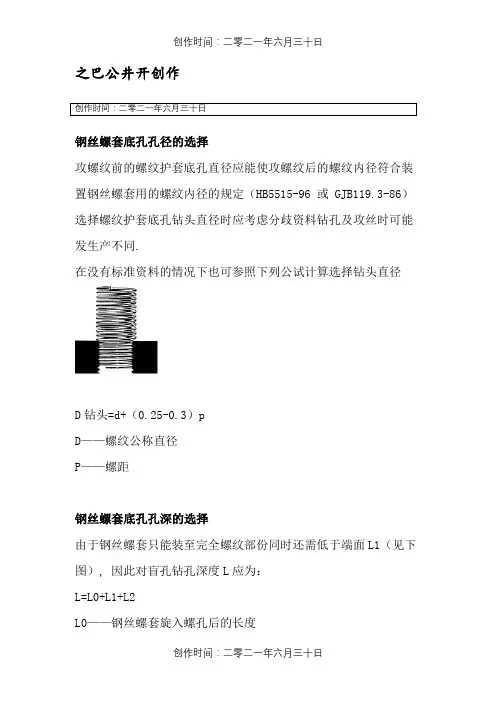

钢丝螺套底孔尺寸

之巴公井开创作
创作时间：二零二一年六月三十日
钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合装置钢丝螺套用的螺纹内径的规定（HB5515-96 或 GJB119.3-86）选择螺纹护套底孔钻头直径时应考虑分歧资料钻孔及攻丝时可能发生产不同.
在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部份同时还需低于端面L1（见下图）, 因此对盲孔钻孔深度L应为：
L=L0+L1+L2
L0——钢丝螺套旋入螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套自由状态圈数, 可从相应标准中查出装配状态的长度L0.
钢丝螺套底孔钻头直径选择标准
钢丝螺套在装置之前, 钻孔环节参考选用使用表中所列的标准钻头钻孔 , 钻孔深度年夜于或即是钢丝螺套装置深度；注意不要将孔钻成锥形 , 切屑不要失落入.钻孔后锪孔不应超越 0.4 螺距深度 , 因为锪孔过年夜晦气于钢丝螺套的旋入.。

钢丝螺套底孔尺寸选择（钢牙套）
钢丝螺套底孔尺寸选择钢丝螺套专题钢丝螺套安装过程中，钢丝螺套底孔尺寸加工要考虑到孔径与孔深等问题。

攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定。

安装钢丝螺套前钢丝螺套底孔的加工
钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定
（HB5515-96 或GJB119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔深度L应为：
L=L0+L1+L2
L0——钢丝螺套旋入螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长
度L0。

倒角注意事项
安装钢丝螺套用螺孔的倒角应为120o，直径到螺纹的外径。

倒角不易过大。

不要倒90o角
钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。

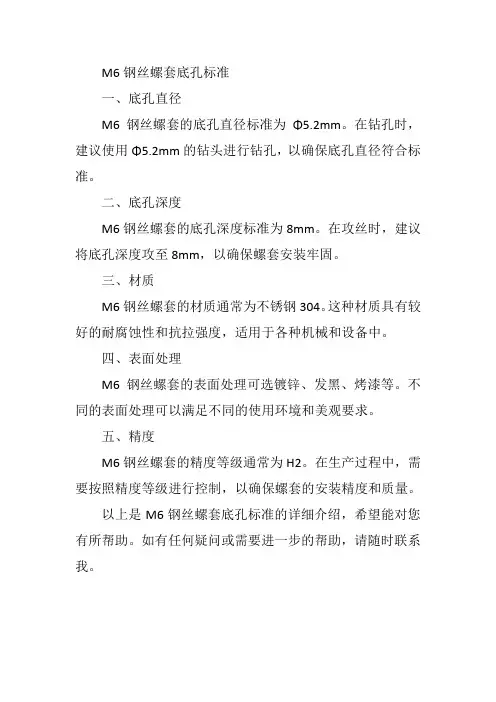

M6钢丝螺套底孔标准
一、底孔直径
M6钢丝螺套的底孔直径标准为Φ5.2mm。

在钻孔时，建议使用Φ5.2mm的钻头进行钻孔，以确保底孔直径符合标准。

二、底孔深度
M6钢丝螺套的底孔深度标准为8mm。

在攻丝时，建议将底孔深度攻至8mm，以确保螺套安装牢固。

三、材质
M6钢丝螺套的材质通常为不锈钢304。

这种材质具有较好的耐腐蚀性和抗拉强度，适用于各种机械和设备中。

四、表面处理
M6钢丝螺套的表面处理可选镀锌、发黑、烤漆等。

不同的表面处理可以满足不同的使用环境和美观要求。

五、精度
M6钢丝螺套的精度等级通常为H2。

在生产过程中，需要按照精度等级进行控制，以确保螺套的安装精度和质量。

以上是M6钢丝螺套底孔标准的详细介绍，希望能对您有所帮助。

如有任何疑问或需要进一步的帮助，请随时联系我。

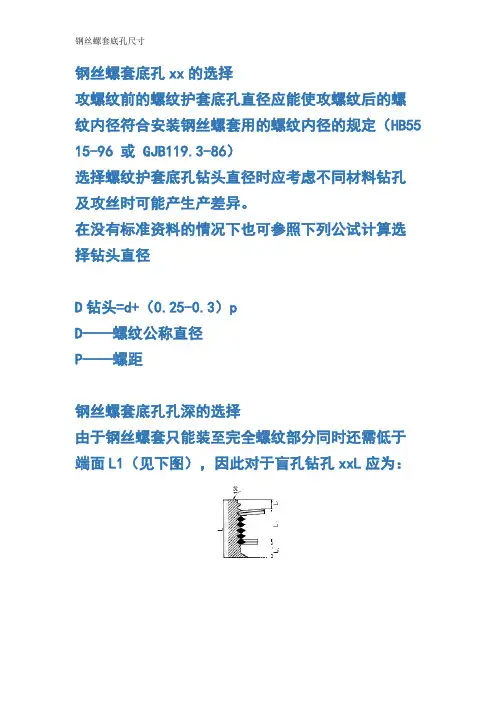

钢丝螺套底孔xx的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定（HB55 15-96 或 GJB119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔xxL应为：
L=L0+L1+L
L0——钢丝螺套旋入螺孔后的xx
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔xxL应为：
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的xxL0。

钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。

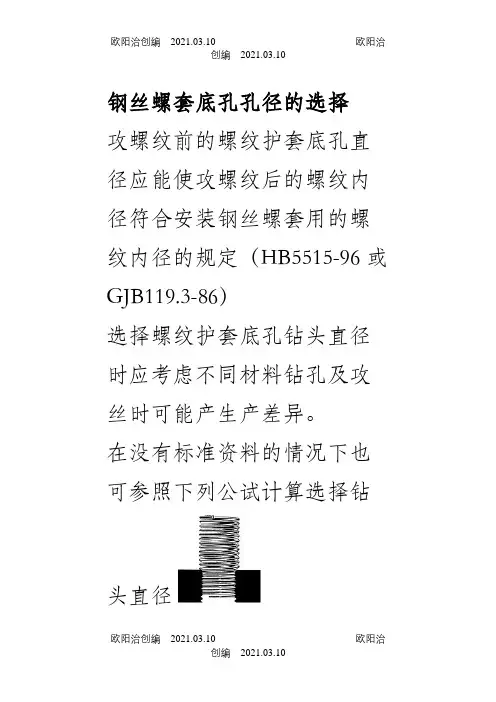

钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定（HB5515-96 或GJB119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻
头直径
D钻头=d+（0.25-0.3）p D——螺纹公称直径P——螺距
钢丝螺套底孔孔深的选择由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔深度L应为：
L=L0+L1+L2
L0——钢丝螺套旋入螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长度L0。

钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形 , 切屑不要掉入。

钻孔后锪孔不应超过
0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。

钢丝螺套底‎孔孔径的选‎择
攻螺纹前的‎螺纹护套底‎孔直径应能‎使攻螺纹后‎的螺纹内径‎符合安装钢‎丝螺套用的‎螺纹内径的‎规定（HB551‎5-96 或 GJ B11‎9.3-86）
选择螺纹护‎套底孔钻头‎直径时应考‎虑不同材料‎钻孔及攻丝‎时可能产生‎产差异。

在没有标准‎资料的情况‎下也可参照‎下列公试计‎算选择钻头‎直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直‎径
P——螺距
钢丝螺套底‎孔孔深的选‎择
由于钢丝螺‎套只能装至‎完全螺纹部‎分同时还需‎低于端面L‎1（见下图），因此对于盲‎孔钻孔深度‎L应为：
L=L0+L1+L2
L0——钢丝螺套旋‎入螺孔后的‎长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻‎孔深度L应‎为：
L=L0+2p
根据钢丝螺‎套自由状态‎圈数，可从相应标‎准中查出装‎配状态的长‎度L0。

钢丝螺套底‎孔钻头直径‎选择标准
钢丝螺套在‎安装之前，钻孔环节参‎考选用使用‎表中所列的‎标准钻头钻‎孔, 钻孔深度大‎于或等于钢‎丝螺套安装‎深度；注意不要将‎孔钻成锥形‎, 切屑不要掉‎入。

钻孔后锪孔‎不应超过0.4 螺距深度, 因为锪孔过‎大不利于钢‎丝螺套的旋‎入。

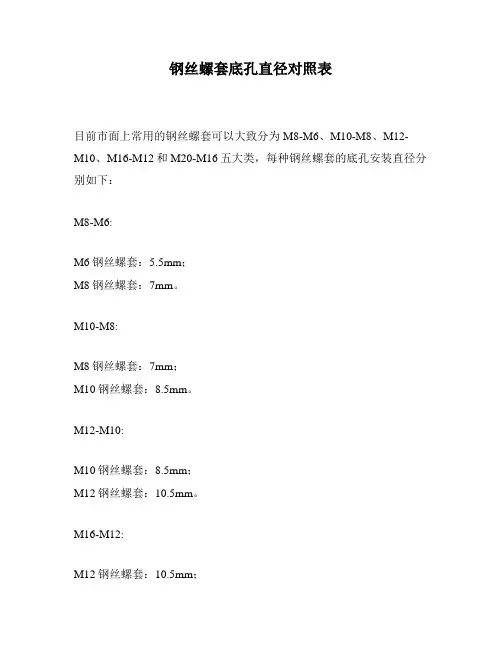

钢丝螺套底孔直径对照表
目前市面上常用的钢丝螺套可以大致分为M8-M6、M10-M8、M12-
M10、M16-M12和M20-M16五大类，每种钢丝螺套的底孔安装直径分别如下：
M8-M6:
M6钢丝螺套：5.5mm；
M8钢丝螺套：7mm。

M10-M8:
M8钢丝螺套：7mm；
M10钢丝螺套：8.5mm。

M12-M10:
M10钢丝螺套：8.5mm；
M12钢丝螺套：10.5mm。

M16-M12:
M12钢丝螺套：10.5mm；
M16钢丝螺套：14mm。

M20-M16:
M16钢丝螺套：14mm；
M20钢丝螺套：17.5mm.
以上为市面上常用的钢丝螺套底孔直径对照表。

钢丝螺套使用于组装装配时特别方便，牢固性极佳，耐用性强，组装装配时不需要复杂的工具，只需把钢丝螺套用普通扳手拧紧即可安装固定原材料，使用方便、快捷、安全稳定。

因此钢丝螺套应广泛应用到机械设备的安装环节，用于把原材料固定。

钢丝螺套主要由滚螺纹的垫圈和螺套两个部分组成，其中，螺套可以紧固至主体材料，并可以根据材质、结构种类不同，选择不同的产品来获得最佳效果。

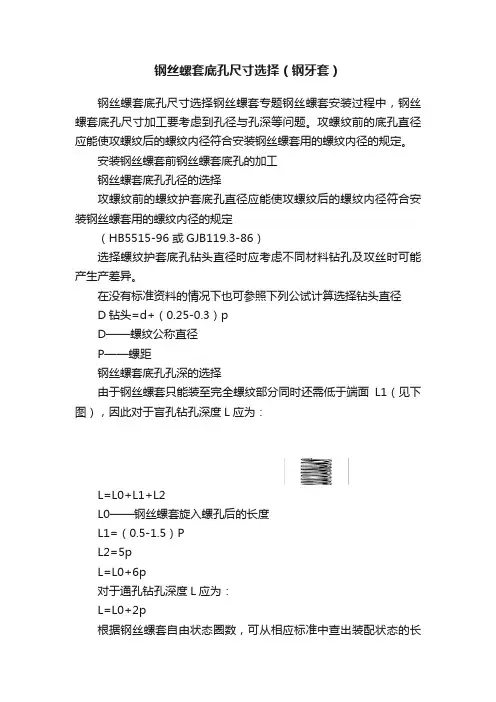

钢丝螺套底孔尺⼨选择（钢⽛套）
钢丝螺套底孔尺⼨选择钢丝螺套专题钢丝螺套安装过程中，钢丝螺套底孔尺⼨加⼯要考虑到孔径与孔深等问题。

攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套⽤的螺纹内径的规定。

安装钢丝螺套前钢丝螺套底孔的加⼯
钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套⽤的螺纹内径的规定
（HB5515-96 或GJB119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产⽣产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装⾄完全螺纹部分同时还需低于端⾯L1（见下图），因此对于盲孔钻孔深度L应为：
L=L0+L1+L2
L0——钢丝螺套旋⼊螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套⾃由状态圈数，可从相应标准中查出装配状态的长度L0。

倒⾓注意事项
安装钢丝螺套⽤螺孔的倒⾓应为120o，直径到螺纹的外径。

倒⾓不易过⼤。

不要倒90o⾓
钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选⽤使⽤表中所列的标准钻头钻孔, 钻孔深度⼤于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉⼊。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过⼤不利于钢丝螺套的旋⼊。

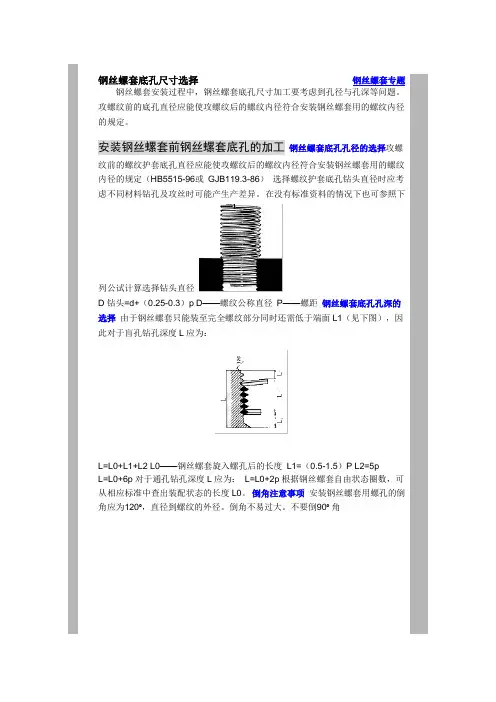

钢丝螺套底孔尺寸选择钢丝螺套专题钢丝螺套安装过程中，钢丝螺套底孔尺寸加工要考虑到孔径与孔深等问题。

攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定。

安装钢丝螺套前钢丝螺套底孔的加工
钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定
（HB5515-96 或GJB119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔深度L应为：L=L0+L1+L2
L0——钢丝螺套旋入螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长度L0。

倒角注意事项
安装钢丝螺套用螺孔的倒角应为120º，直径到螺纹的外径。

倒角不易过大。

不要倒90º角
钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。

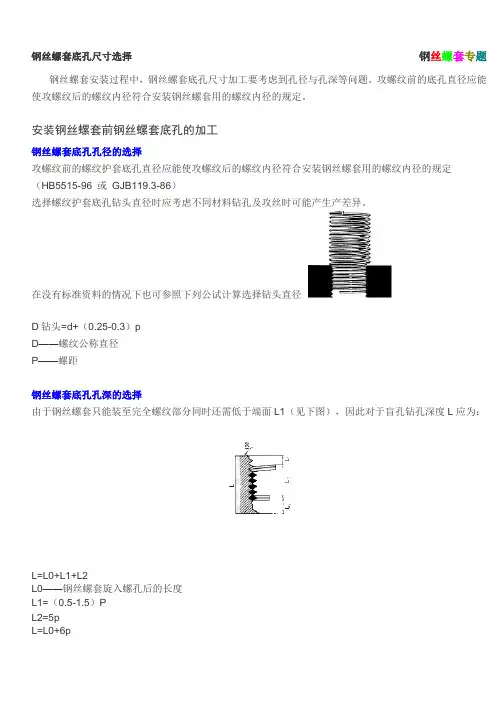

钢丝螺套底孔尺寸选择钢丝螺套专题钢丝螺套安装过程中，钢丝螺套底孔尺寸加工要考虑到孔径与孔深等问题。

攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定。

安装钢丝螺套前钢丝螺套底孔的加工钢丝螺套底孔孔径的选择攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定（HB5515-96或GJB119.3-86）选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径D钻头=d+（0.25-0.3）p D——螺纹公称直径P——螺距钢丝螺套底孔孔深的选择由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔深度L应为：L=L0+L1+L2 L0——钢丝螺套旋入螺孔后的长度L1=（0.5-1.5）P L2=5pL=L0+6p对于通孔钻孔深度L应为：L=L0+2p根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长度L0。

倒角注意事项安装钢丝螺套用螺孔的倒角应为120º，直径到螺纹的外径。

倒角不易过大。

不要倒90º角钢丝螺套底孔钻头直径选择标准钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔,钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形,切屑不要掉入。

钻孔后锪孔不应超过0.4螺距深度,因为锪孔过大不利于钢丝螺套的旋入。

螺纹规格钻头直径（mm)螺纹规格钻头直径（mm)M2x0.4 2.1M8x18.3M2.5x0.45 2.6M10x110.3M3x0.5 3.1M10x1.2510.3M4x0.7 4.2M12x1.2512.3M5x0.8 5.2M12x1.512.4M6x1 6.3M12x112.3M7x17.3M13x1.2513.3M8x1.258.3M14x1.514.4M10x1.510.4M14x1.2514.3M11x1.511.4M16x1.516.4M12x1.7512.4M18x1.518.4M14x214.5M20x1.520.4M16x216.5M20x220.5M18x2.518.6M22x222.5M20x2.520.6M22x1.522.4。

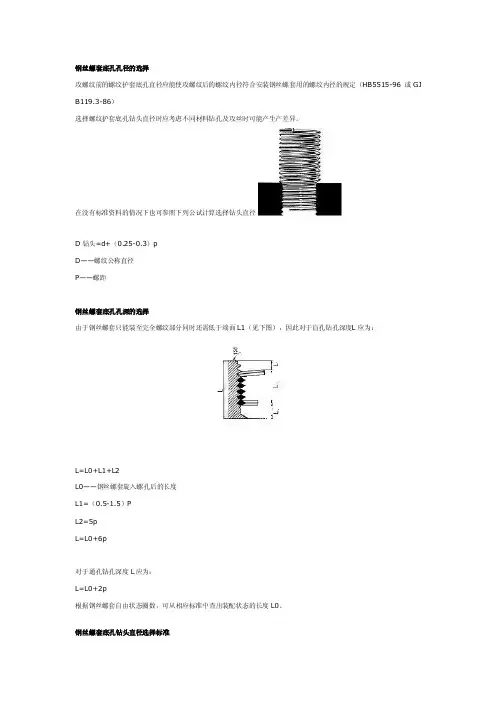

钢丝螺套底孔孔径的选择
攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定（HB5515-96 或GJ B119.3-86）
选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D钻头=d+（0.25-0.3）p
D——螺纹公称直径
P——螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1（见下图），因此对于盲孔钻孔深度L应为：
L=L0+L1+L2
L0——钢丝螺套旋入螺孔后的长度
L1=（0.5-1.5）P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为：
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长度L0。

钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。

钢丝螺套底孔尺寸选择
钢丝螺套专题钢丝螺套安装过程中，钢丝螺套底孔尺寸加工要考虑到孔径与孔深等问题。

攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定。

安装钢丝螺套前钢丝螺套底孔的加工
钢丝螺套底孔孔径的选择攻螺纹前的螺纹护套底孔直径应能使攻螺纹后的螺纹内径符合安装钢丝螺套用的螺纹内径的规定
(HB5515-96 或GJB119.3-86) 选择螺纹护套底孔钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异在没有标准资料的情况下也可参照下列公试计算选择钻头直径
D 钻头=d+( 0.25-0.3)p
D——螺纹公称直径
P――螺距
钢丝螺套底孔孔深的选择
由于钢丝螺套只能装至完全螺纹部分同时还需低于端面L1 (见下图)，因此对于盲孔钻孔深度L应为:
L=L0+L1+L2
L0 --- 钢丝螺套旋入螺孔后的长度
L1= (0.5-1.5 ) P
L2=5p
L=L0+6p
对于通孔钻孔深度L应为:
L=L0+2p
根据钢丝螺套自由状态圈数，可从相应标准中查出装配状态的长度L0
倒角注意事项
安装钢丝螺套用螺孔的倒角应为120o,直径到螺纹的外径。

倒角不易过大。

不要倒90o角
钢丝螺套底孔钻头直径选择标准
钢丝螺套在安装之前，钻孔环节参考选用使用表中所列的标准钻头钻孔，钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔。
