螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气） Q/STB B07060-1998（M12*1.5） 紧固力矩：58.8-78.4N.m 。
软管（锥形密封）Q/STB B07100-1998 软管（锥形密封） Q/STB B07123-1998 （接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998（材料Q235）拧紧力矩管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U 形管夹及座 Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STBB07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。

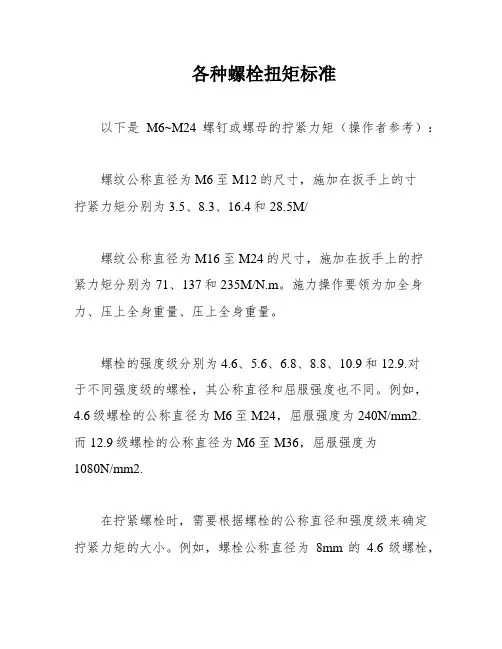

各种螺栓扭矩标准以下是M6~M24螺钉或螺母的拧紧力矩（操作者参考）：螺纹公称直径为M6至M12的尺寸，施加在扳手上的寸拧紧力矩分别为3.5、8.3、16.4和28.5M/螺纹公称直径为M16至M24的尺寸，施加在扳手上的拧紧力矩分别为71、137和235M/N.m。
施力操作要领为加全身力、压上全身重量、压上全身重量。
螺栓的强度级分别为4.6、5.6、6.8、8.8、10.9和12.9.对于不同强度级的螺栓，其公称直径和屈服强度也不同。
例如，4.6级螺栓的公称直径为M6至M24，屈服强度为240N/mm2.而12.9级螺栓的公称直径为M6至M36，屈服强度为1080N/mm2.在拧紧螺栓时，需要根据螺栓的公称直径和强度级来确定拧紧力矩的大小。
例如，螺栓公称直径为8mm的4.6级螺栓，拧紧力矩为22N/m。
而公称直径为36mm的12.9级螺栓，则需要拧紧力矩为1098~1464N/m。
总之，拧紧螺钉或螺母时，需要根据螺纹公称直径、螺栓强度级和屈服强度来确定施加的拧紧力矩大小，以确保螺栓的紧固效果。
在机械制造和建筑领域中，螺栓是一种常见的紧固件。
为确保螺栓的紧固效果，需要根据螺栓公称直径和拧紧力矩来选择合适的螺栓。
下表列出了常见螺栓公称直径和对应的拧紧力矩：螺栓公称直径（mm） | 拧紧力矩（N.m） |M6.| 10.|M8.| 24.|M10.| 49.|M12.| 86.|M14.| 140.|M16.| 215.|M18.| 309.|M20.| 424.|M22.| 570.|M24.| 737.|M27.| 1070.|M30.| 1430.|M33.| 1820.|M36.| 2250.|M39.| 2720.|M42.| 3240.|M48.| 4620.|M52.| 5520.|M56.| 6560.|M56X4.| 6760.| M64.| 9360.|M64X4.| 9560.| M72.| .|M76X4.| .|M80.| .|M90.| .|M100.| .|此外，不同国家和地区对螺栓的标准也有所不同。

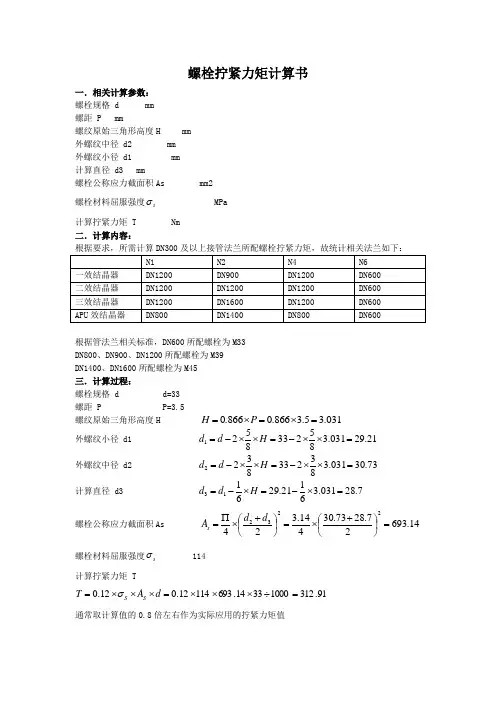

螺栓拧紧力矩计算书一．相关计算参数： 螺栓规格 d mm 螺距 P mm螺纹原始三角形高度H mm 外螺纹中径 d2 mm 外螺纹小径 d1 mm 计算直径 d3 mm螺栓公称应力截面积As mm2 螺栓材料屈服强度s σ MPa计算拧紧力矩 T Nm 二．计算内容：根据管法兰相关标准，DN600所配螺栓为M33 DN800、DN900、DN1200所配螺栓为M39 DN1400、DN1600所配螺栓为M45 三．计算过程：螺栓规格 d d=33 螺距 P P=3.5螺纹原始三角形高度H 031.35.3866.0866.0=⨯=⨯=P H外螺纹小径 d1 21.29031.3852338521=⨯⨯-=⨯⨯-=H d d外螺纹中径 d2 73.30031.3832338322=⨯⨯-=⨯⨯-=H d d计算直径 d3 7.28031.36121.296113=⨯-=⨯-=H d d螺栓公称应力截面积As 14.69327.2873.30414.3242232=⎪⎭⎫⎝⎛+⨯=⎪⎭⎫ ⎝⎛+⨯∏=d d A s螺栓材料屈服强度s σ 114 计算拧紧力矩 T91.31210003314.69311412.012.0=÷⨯⨯⨯=⨯⨯⨯=d A T S S σ通常取计算值的0.8倍左右作为实际应用的拧紧力矩值故Nm T T 3.25091.3128.08.0=⨯=⨯=螺栓规格 d d=39 螺距 P P=4螺纹原始三角形高度H 46.34866.0866.0=⨯=⨯=P H外螺纹小径 d1 67.3446.3852398521=⨯⨯-=⨯⨯-=H d d外螺纹中径 d2 4.3646.3832398322=⨯⨯-=⨯⨯-=H d d计算直径 d3 1.3446.36167.346113=⨯-=⨯-=H d d螺栓公称应力截面积As 75.97521.344.26414.3242232=⎪⎭⎫⎝⎛+⨯=⎪⎭⎫ ⎝⎛+⨯∏=d d A s螺栓材料屈服强度s σ 114 计算拧紧力矩 T58.52010003975.97511412.012.0=÷⨯⨯⨯=⨯⨯⨯=d A T S S σ通常取计算值的0.8倍左右作为实际应用的拧紧力矩值故Nm T T 5.41658.5208.08.0=⨯=⨯=螺栓规格 d d=45 螺距 P P=4.5螺纹原始三角形高度H 89.35.4866.0866.0=⨯=⨯=P H外螺纹小径 d1 13.4089.3852458521=⨯⨯-=⨯⨯-=H d d外螺纹中径 d2 1.4289.3832458322=⨯⨯-=⨯⨯-=H d d计算直径 d3 48.3989.36113.406113=⨯-=⨯-=H d d螺栓公称应力截面积As 1306248.391.42414.3242232=⎪⎭⎫⎝⎛+⨯=⎪⎭⎫ ⎝⎛+⨯∏=d d A s螺栓材料屈服强度s σ 114 计算拧紧力矩 T98.803100045130611412.012.0=÷⨯⨯⨯=⨯⨯⨯=d A T S S σ通常取计算值的0.8倍左右作为实际应用的拧紧力矩值故Nm T T 2.64398.8038.08.0=⨯=⨯=四。

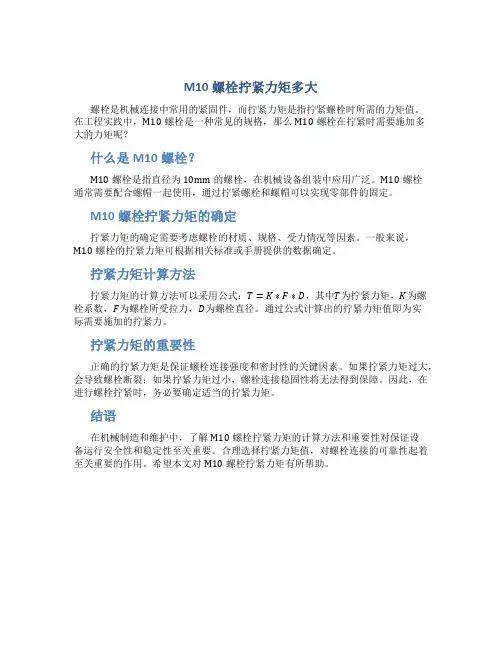

M10螺栓拧紧力矩多大
螺栓是机械连接中常用的紧固件，而拧紧力矩是指拧紧螺栓时所需的力矩值。
在工程实践中，M10螺栓是一种常见的规格，那么M10螺栓在拧紧时需要施加多
大的力矩呢？
什么是M10螺栓？
M10螺栓是指直径为10mm的螺栓，在机械设备组装中应用广泛。
M10螺栓
通常需要配合螺帽一起使用，通过拧紧螺栓和螺帽可以实现零部件的固定。
M10螺栓拧紧力矩的确定
拧紧力矩的确定需要考虑螺栓的材质、规格、受力情况等因素。
一般来说，
M10螺栓的拧紧力矩可根据相关标准或手册提供的数据确定。
拧紧力矩计算方法
拧紧力矩的计算方法可以采用公式：T=K∗F∗D，其中T为拧紧力矩，K为螺栓系数，F为螺栓所受拉力，D为螺栓直径。
通过公式计算出的拧紧力矩值即为实
际需要施加的拧紧力。
拧紧力矩的重要性
正确的拧紧力矩是保证螺栓连接强度和密封性的关键因素。
如果拧紧力矩过大，会导致螺栓断裂；如果拧紧力矩过小，螺栓连接稳固性将无法得到保障。
因此，在进行螺栓拧紧时，务必要确定适当的拧紧力矩。
结语
在机械制造和维护中，了解M10螺栓拧紧力矩的计算方法和重要性对保证设
备运行安全性和稳定性至关重要。
合理选择拧紧力矩值，对螺栓连接的可靠性起着至关重要的作用。
希望本文对M10螺栓拧紧力矩有所帮助。
螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩（区分代号为5、7的件 材料Q235）套管螺母 Q/STBB07221-1998 拧紧力矩 （材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U 形管夹及座 Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STBB07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998______________________________________________________________________________________________________________Welcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。

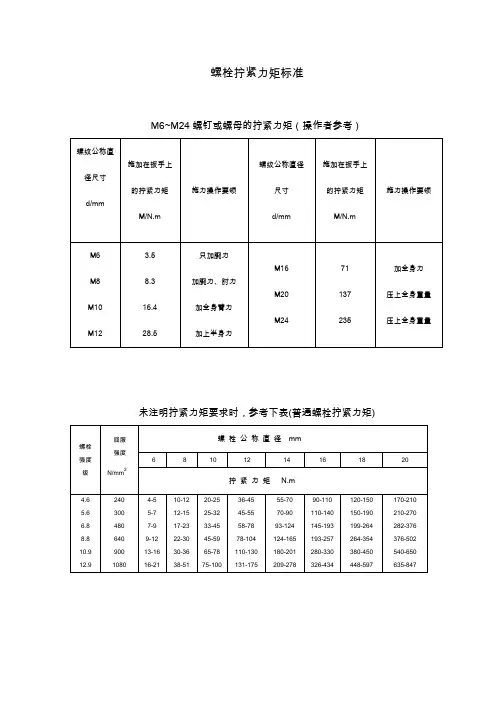

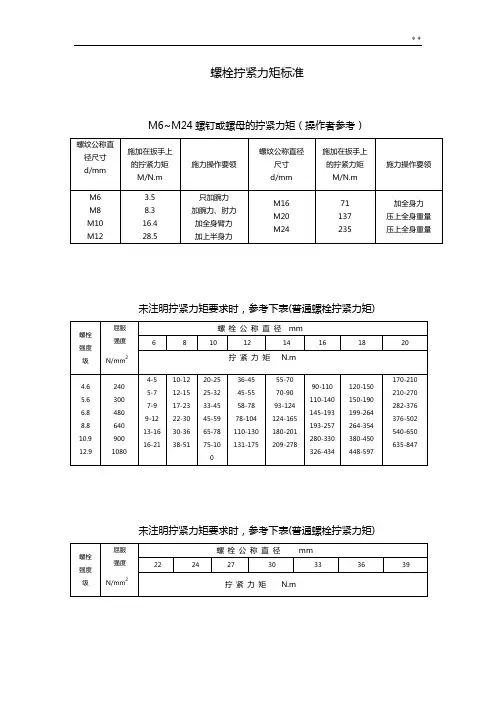

螺栓拧紧力矩规范螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）螺纹公称直径尺寸d/mm 施加在扳手上的拧紧力矩M/N.m施力操作要领螺纹公称直径尺寸d/mm施加在扳手上的拧紧力矩M/N.m施力操作要领M6 M8 M10 M123.58.316.428.5只加腕力加腕力、肘力加全身臂力加上半身力M16M20M2471137235加全身力压上全身重量压上全身重量未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)螺栓强度级屈服强度N/mm2螺栓公称直径mm6 8 10 12 14 16 18 20拧紧力矩N.m4.65.66.8 8.8 10.9 12.9 24030048064090010804-55-77-99-1213-1616-2110-1212-1517-2322-3030-3638-5120-2525-3233-4545-5965-7875-10036-4545-5558-7878-104110-130131-17555-7070-9093-124124-165180-201209-27890-110110-140145-193193-257280-330326-434120-150150-190199-264264-354380-450448-597170-210210-270282-376376-502540-650635-847 未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)螺栓强度级屈服强度N/mm2螺栓公称直径mm22 24 27 30 33 36 39拧紧力矩N.m4.65.66.8 8.8 10.9 12.9 2403004806409001080230-290290-350384-512512-683740-880864-1152300-377370-450488-650651-868940-11201098-1464450-530550-700714-952952-12691400-16501606-2142540-680680-850969-12931293-17231700-20002181-2908670-880825-11001319-17591759-23452473-32982968-3958900-11001120-14001694-22592259-30122800-33503812-5082928-12371160-15461559-20792923-38984111-54814933-6577公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气） Q/STB B07060-1998（M12*1.5） 紧固力矩：58.8-78.4N.m 。
软管（锥形密封）Q/STB B07100-1998 软管（锥形密封） Q/STB B07123-1998 （接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998（材料Q235）拧紧力矩管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U 形管夹及座 Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STBB07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。
螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩（区分代号为5、7的件 材料Q235）套管螺母 Q/STBB07221-1998 拧紧力矩 （材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U 形管夹及座 Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STBB07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998______________________________________________________________________________________________________________Welcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。

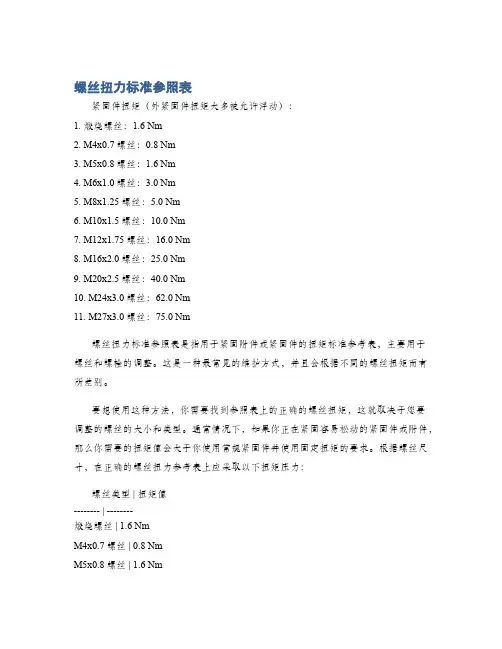

螺丝扭力标准参照表紧固件扭矩（外紧固件扭矩大多被允许浮动）：1. 煅烧螺丝：1.6 Nm2. M4x0.7螺丝：0.8 Nm3. M5x0.8螺丝：1.6 Nm4. M6x1.0螺丝：3.0 Nm5. M8x1.25螺丝：5.0 Nm6. M10x1.5螺丝：10.0 Nm7. M12x1.75螺丝：16.0 Nm8. M16x2.0螺丝：25.0 Nm9. M20x2.5螺丝：40.0 Nm10. M24x3.0螺丝：62.0 Nm11. M27x3.0螺丝：75.0 Nm螺丝扭力标准参照表是指用于紧固附件或紧固件的扭矩标准参考表，主要用于螺丝和螺栓的调整。
这是一种最常见的维护方式，并且会根据不同的螺丝扭矩而有所差别。
要想使用这种方法，你需要找到参照表上的正确的螺丝扭矩，这就取决于您要调整的螺丝的大小和类型。
通常情况下，如果你正在紧固容易松动的紧固件或附件，那么你需要的扭矩值会大于你使用常规紧固件并使用固定扭矩的要求。
根据螺丝尺寸，在正确的螺丝扭力参考表上应采取以下扭矩压力：螺丝类型 | 扭矩值-------- | --------煅烧螺丝 | 1.6 NmM4x0.7螺丝 | 0.8 NmM5x0.8螺丝 | 1.6 NmM6x1.0螺丝 | 3.0 NmM8x1.25螺丝 | 5.0 NmM10x1.5螺丝 | 10.0 NmM12x1.75螺丝 | 16.0 NmM16x2.0螺丝 | 25.0 NmM20x2.5螺丝 | 40.0 NmM24x3.0螺丝 | 62.0 NmM27x3.0螺丝 | 75.0 Nm以上螺丝扭力参考表，是在机械、汽车、航空等领域的紧固件调整时常用的。
确定扭矩值将有助于确保螺丝正确地组装，避免紧固件/附件拆解或松动。
它可以帮助你避免因为螺丝过紧导致的紧固细节，以及因螺丝太松而不能得到充分紧固的问题。
此外，还有一些关于紧固件扭矩的自动化测量系统，可以精确读取螺丝扭力。
