电子科技大学数控雕铣报告参考答案

数控铣削编程与加工技术习题及答案《数控铣削编程与加工技术》习题及答案一、选择题1(编程员在数控编程过程中～定义在工件上的几何基准点称为, C ,A. 机床原点B. 绝对原点C. 工件原点D. 装夹原点 (程序中的每一行称为一个( D )。

2A. 坐标B. 字母C. 符号D. 程序段 3(在数控机床的加工过程中～要进行测量刀具和工件的尺寸、工件调头、手动变速等固定的手工操作时～需要运行, A ,指令 A. M00 B.M98 C. M02 D. M034(下列关于G54与G92指令说法中不正确的是, C , A. G54与G92都是用于设定工件加工坐标系的。

B. G92是通过程序来设定加工坐标系的～G54是通过CRT/MDI在设置参数方式下设定工件加工坐标系的。

C. G92所设定的加工坐标原点是与当前刀具所在位置无关。

D. G54所设定的加工坐标原点是与当前刀具所在位置无关。

5(地址编码A的意义是, A , A(围绕X轴回转运动的角度尺B. 围绕Y轴回转运动的角度尺寸C. 平行于X轴的第二尺寸D. 平行于Y轴的第二尺寸 6(在G55中设置的数值是, A ,。

A. 工件坐标系的原点相对机床坐标系原点偏移量B. 刀具的长度偏差值C. 工件坐标系的原点D. 工件坐标系原点相对对刀点的偏移量7(数控系统中G95指令用于指定, B , 。

A. F值为mm/分B. F值为mm/转C. S值为恒线速度D. S值为主轴转速 8(, D ,是非模态指令。

A、G0B、G1C、G91D、G04 9(在安排工步时～应安排, B , 工步。

A、简单的B、对工件刚性破坏较小的10(在确定定位方案时～应尽量将, B , 。

A、工序分散B、工序集中11(在程序编制时～总是把工件看作, A,。

A、静止的B、运动的12(球头铣刀的刀位点是指, A ,。

A、球心B、刀尖13(精加工时～切削速度选择的主要依据是, B , 。

A、刀具耐用度 B、加工表面质量二、判断题1(,Y ,立铣刀的刀位点是刀具中心线与刀具底面的交点。

注意①考生没有在指定位置就座参加考试，成绩作“○”分计。

②座位号、学生证号和姓名务必正确清楚填写。

因填写错误或不清楚造成不良后果的，均由本人负责；如故意在试卷上留有特殊标记，考试成绩一律以“○”分计。

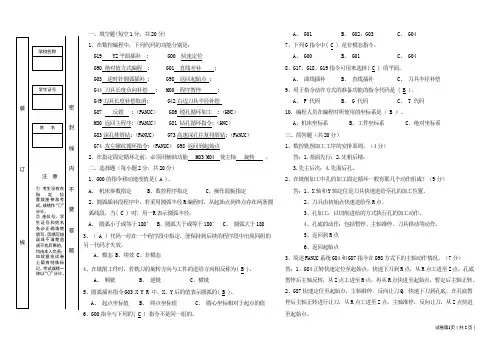

密封线内不要答题学校名称学生证号姓名装订线一、填空题(每空1分，共20分)1、在数控编程中，下列代码的功能分别是：G19 YZ平面插补 ; G00 快速定位G90 绝对值方式编程 ; G01 直线差补 ;G03 逆时针圆弧插补 ; G98 返回起始点 ;G44 刀具长度负向补偿 ; M00 程序暂停 ;G49刀具长度补偿取消; G42右边刀具半径补偿G87 反镗 ;（FANUC） G86 镗孔循环加工 ;（HNC）M30 返回主程序;（FANUC） G81 钻孔循环指令;（HNC）G83深孔排屑钻;（FANUC） G73高速深孔往复排屑钻;（FANUC）G74 攻左螺纹循环指令;（FANUC） G98 返回到起始点2、在指定固定循环之前，必须用辅助功能 M03/M04 使主轴旋转。

二、选择题（每小题2分，共20分）1、G00的指令移动速度值是( A )。

A、机床参数指定B、数控程序指定C、操作面板指定2、圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧线段，当( C ) 时，用－R表示圆弧半径。

A、圆弧小于或等于180°B、圆弧大于或等于180°C、圆弧大于1803、（ A ）代码一经在一个程序段中指定，便保持到后续的程序段中出现同组的另一代码才失效。

A、模态B、续效C、非模态4、在铣削工件时，若铣刀的旋转方向与工件的进给方向相反称为( B )。

A、顺铣B、逆铣C、横铣5、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的( B )。

A、起点坐标值B、终点坐标值C、圆心坐标相对于起点的值6、G00指令与下列的( C ) 指令不是同一组的。

A、 G01B、 G02，G03C、 G047、下列G指令中( C ) 是非模态指令。

数控技术第二版课后答案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】数控技术第二版章节练习答案第一章绪论数控机床是由哪几部分组成，它的工作流程是什么？答：数控机床由输入装置、CNC装置、伺服系统和机床的机械部件构成。

数控加工程序的编制-输入-译码-刀具补偿-插补-位置控制和机床加工数控机床的组成及各部分基本功能答：组成：由输入输出设备、数控装置、伺服系统、测量反馈装置和机床本体组成输入输出设备：实现程序编制、程序和数据的输入以及显示、存储和打印数控装置：接受来自输入设备的程序和数据，并按输入信息的要求完成数值计算、逻辑判断和输入输出控制等功能。

伺服系统：接受数控装置的指令，驱动机床执行机构运动的驱动部件。

测量反馈装置：检测速度和位移，并将信息反馈给数控装置，构成闭环控制系统。

机床本体：用于完成各种切削加工的机械部分。

．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。

如：数控钻床、数控镗床和数控冲床等。

（2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。

b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。

如：简易数控车床和简易数控铣床等。

（3）连续控制数控机床（轮廓控制数控机床）：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。

具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。

．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。

适用范围：零件复杂、产品变化频繁、批量小、加工复杂等．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：（1）开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。

（A）应首先选择尽可能大的背吃刀量ap，其次选择较大的进给量f
（B）应首先选择尽可能小的背吃刀量ap，其次选择较大的进给量f
（C）应首先选择尽可能大的背吃刀量ap，其次选择较小的进给量f
（D）应首先选择尽可能小的背吃刀量ap，其次选择较小的进给量f
三、判断题
1、数控车床既可以按装夹顺序划分工序，又可以按粗、精加工划分工序。（对）
二、选择题
1、加工内孔时，合理的工序是（c）。
（A）钻—扩—铰（B）粗镗—半精镗—精镗
（C）钻中心孔—钻底孔—粗镗—精镗（D）钻—粗镗—铰。
2、铣削工件内孔时，一般采用立铣刀侧刃切削，铣刀的切入和切出应（A。
（A）沿轮廓曲线内切圆方向（B）任何方向
（C）沿轮廓切线方向（D）沿轮廓法向
3、刀具刀位点相对于工件运动的轨迹称为加工路线，走刀路线是编写程序的依据之一。下列叙述中（A），不属于确定加工路线时应遵循的原则。
2、数控加工工艺文件包括___数控编程任务书、工件安装和原点设定卡片、数控加工工序卡片、数控加工走刀路线图、数控刀具卡片等
3、对工件进行车削时，若工件的直径为D（mm），则主轴转速n（r/min）与切削速度v（m/min）的关系表达式是____ v = _πnD / 1000__________。
4、切削用量中，对刀具耐用度影响最大的因素是___切削速度________。
加工路线最短
2、设计螺纹加工刀具路径时，为什么要留引入d1、引出距离d2？
使主轴转速一致，螺距相等。
3、什么是刀位点？它有何作用？举例说明。
刀位点是刀具上代表刀具在工件坐标系的一个点，具有刀具补偿作用
圆柱铣刀刀位点是刀具中心线与刀具底面的交点
4、在铣削加工轮廓时，为什么经常采用切向切入、切向切出的辅助程序段？
