全自动快速溶剂萃取仪ASE350-中文说明书

  • 格式：pdf
  • 大小：3.66 MB
  • 文档页数：169

ASE 350 加速溶剂萃取仪操作手册戴安中国有限公司技术中心2008-11第一部分：系统概述 (5)1.1 综述 (5)1.2 关于本手册 (5)1.2.1 内容介绍 (5)1.2.2 安全标识 (6)第二部分：ASE 350特性介绍 (7)2.1 运行特征 (7)2.1.1 控制面板显示屏 (8)2.1.2 控制面板键盘 (10)2.1.3 萃取池，冲洗管和萃取池托盘 (12)2.1.4 收集瓶，冲洗液收集瓶和收集瓶托盘 (13)2.1.5 溶剂瓶托盘 (15)2.1.6 废液瓶 (15)2.1.7 热交换器（选配） (16)2.1.8 维修区 (16)2.2 右侧面板 (16)2.3 后面板 (17)2.4 萃取过程 (18)2.5 方法和序列控制 (29)2.5.1 溶剂节省模式 (30)第三部分：操作和维护 (32)3.1 运行前准备 (32)3.1.1 选择和准备萃取溶剂 (32)3.1.2 灌注溶剂瓶 (34)3.1.3 样品制备 (36)3.1.4 选择萃取池 (38)3.1.5 安装萃取池的滤膜 (38)3.1.6 装填萃取池 (41)3.1.7 装载萃取池至托盘 (43)3.1.8 装载收集瓶至收集瓶托盘 (44)3.1.9 冲洗/排空系统 (46)3.1.10 样品之间的自动冲洗 (47)3.2 方法和序列 (48)3.2.1创建方法 (49)3.2.2 方法示例 (55)3.2.3 创建序列 (59)3.2.4 序列示例 (62)3.3 方法建立指南 (66)3.4 ASE 350操作指南 (67)3.4.1 在方法控制下操作 (67)3.4.2 在序列控制下操作 (70)3.4.3 结束运行 (71)3.5 萃取完毕后续步骤 (72)3.5.1 清洗萃取池 (72)目录3.5.2 处理萃取液 (72)3.6 例行维护 (72)3.6.1 日常保养 (73)3.6.2 定期维护 (73)3.6.3 年度维护 (73)3.7 关机 (74)第四部分故障排除 (75)4.1 错误信息 (75)4.2 液体泄漏 (91)4.3 气体/空气泄漏 (93)4.4 系统停止运行 (93)第五部分维修 (94)5.1 更换管线和接头 (94)5.2 更换萃取池帽内PEEK密封垫 (94)5.3 更换萃取池帽上的O-型圈 (96)5.4 更换泵的单向阀和阀芯 (97)5.5 更换泵密封圈 (100)5.6 更换压力释放阀 (104)5.7 重装静态阀 (106)5.7.1 从系统中拆下静态阀 (107)5.7.2 拆开静态阀阀体 (109)5.7.3 安装新的密封圈 (111)5.7.4 重新组装静态阀 (113)5.7.5 重新安装静态阀 (116)5.7.6 结束步骤 (116)5.8 更换源针 (116)5.9 更换碳氢化合物传感器 (119)5.10 更换主电源保险丝 (120)附录A.技术参数 (121)A.1 电学参数 (121)A.2 环境参数 (121)A.3 物理参数 (121)A.4 气体参数 (121)A.5 显示器与键盘 (122)A.6 样品萃取池及托盘 (122)A7. 收集瓶及托盘 (122)A.8 内部组件 (123)附录B.仪器安装 (124)B.1 设施要求 (124)B.2 安装指南 (124)B.2.1 连接空气/氮气源 (125)B.2.2 连接电源线 (128)B.2.3 检查炉电压开关设置 (129)B.2.4 检查压力读数 (129)3ASE 350加速溶剂萃取仪操作手册B.2.5 连接溶剂瓶 (131)B.2.6 安装废液瓶 (133)B.2.7 安装热交换器（选择安装） (134)B.2.8 检查萃取池和清洗管 (134)B.2.9 清洗系统（Rinsing/Prime） (135)B.3 系统设置 (136)附录C.诊断菜单(DIAGNOSTIC MENU) (139)C.1 电源开启界面(Power-Up） (139)C.2 传感器状态界面(SENSOR STATUS) (140)C.3压力调节器界面(PRESSURE REGULATORS ) (143)C.4 操作日志(USAGE LOG) (144)C.5 系统错误日志界面(ERROR LOG) (145)C.6 详细状态显示界面(DETAILED STATUS) (146)C.7 碳氢化合物显示界面(HYDROCARBON) (147)附录D.再订货信息 (148)附录E.仪器原理 (151)E.1 简介 (151)E.2 操作原理 (152)E.3 方法优化 (155)E.3.1 样品准备的优化 (155)E.3.2 萃取参数 (158)E.4 方法开发 (161)E.5 ASE的选择性（Selectivity） (162)E.6 参考文献（References） (166)第一部分系统概述第一部分：系统概述1.1 综述ASE 350加速溶剂萃取仪是从固体和半固体样品中快速萃取有机物质的设备。

1.2 关于本手册1.2.1 内容介绍第一章：ASE 350系统概述第二章：ASE 350特性介绍第三章：日常操作和维护第四章：常见故障及排除第五章：简单维修附录A ASE 350安装及操作条件需要附录B ASE 350的安装说明附录C ASE 350的诊断操作5ASE 350加速溶剂萃取仪操作手册附录D ASE 350的备件1.2.2 安全标识本手册中含有一些警告或预警说明，遵照该说明，可以避免人身伤害事故的发生或仪器的损坏。

这些说明将伴随以下安全标识出现。

另外，手册中会用NOTE 的标识，引起用户对一些信息的注意，警告用户的行为可能会导致一些非预期结果，建议用户如何使仪器性能最优化。

ASE 350加速溶剂萃取仪操作手册第二部分：ASE 350特性介绍2.1 介绍ASE 350运行特征及各部件；2.4 介绍萃取的全过程；2.5 介绍ASE 350方法和序列的控制。

2.1 运行特征图2-1 标注了ASE 350的主要部件。

控制面板（Control Panel）控制面板包括液晶显示屏和膜键盘（见图2-2），用于控制ASE 350的运行。

萃取池和萃取池托盘（Cell Tray and Sample Cells）萃取池托盘位于ASE 350的右上部，可以容纳多达24个不同规格的萃取池。

处理好的样品装在这些池子里面。

ASE 350加速溶剂萃取仪操作手册不锈钢萃取池有以下多种规格：1 mL, 5 mL, 10 mL, 22 mL, 34 mL, 66 mL, 100 mL。

锆金属池只有66 mL和100 mL两种规格。

收集瓶托盘和收集瓶（CollectionTray and Collection Vessels）收集瓶托盘位于ASE 350的右下部，可用于同时盛放容积250ml和60ml的收集瓶。

每次运行结束后，指定收集瓶会收集到含有目标组分的萃取液。

静态阀（Static Valve）静态阀位于收集瓶托盘上方，用于控制萃取池出口溶剂流路的开关。

安全罩（Safety Shield）为了保护操作人员的安全，整个萃取过程都在一个安全罩内执行。

当启动运行一个方法、序列或冲洗操作后，安全罩将自动关闭，直到运行结束或被中断后才能被打开。

加热炉区（Oven Area）加热炉区位于ASE 350的后部，这个区域包含有自动密封臂，该部件用于将萃取池移入或移出加热炉，并在萃取过程中对萃取池密封。

针组件（Needle Mechanism）用于刺穿收集瓶密封隔垫，以便于萃取溶剂从萃取池流入收集瓶内。

溶剂瓶托盘（Solvent Reservoir Tray）溶剂瓶托盘可以容纳3个2升的溶剂瓶（P/N 045901）。

每个溶剂瓶旁都配有溶剂和氮气接口。

废液瓶（Waste Bottle）废液瓶安放在收集瓶托盘左侧仓门内。

维修区（Service Area）维修区位于ASE 350系统的左侧仓门内，包含有泵，压力调节器，气动阀及其组件，以及其他电子元器件。

使用者偶尔需要打开维修区仓门执行常规的仪器维护操作，譬如更换泵的密封圈，单向阀等。

只需将仓门的固定螺丝旋转3/4圈后即可推开仓门。

2.1.1 控制面板显示屏液晶屏幕上显示ASE 350的状态和操作信息。

反色区域表示可编辑区域；正色区域仅显示信息，不能被编辑。

第二部分ASE 350特性介绍屏幕对比度：可通过按控制面板键盘上的Contrast △和Contrast ▽按钮来调节屏幕的对比度。

屏幕保护模式：如果连续2个小时没有对ASE 350进行输入操作，液晶屏背景灯会自动关闭。

按任意键可重新打开背景灯。

当ASE 350电源打开以后，屏幕会显示POWER-UP界面几秒（见图2-2），上面将显示ASE 350的序列号和固件号等信息。

在显示POWER-UP界面时按膜键盘上按钮，将显示主菜单界面（MAIN MENU OF SCREENS）（图2-3）。

主菜单内包含有5个控制菜单和一个诊断菜单，有两种方式进入选中菜单：∙按键盘上与待选菜单名前序号相同的数字键；∙按键盘上的上、下箭头键，使光标移动到对应菜单名上后，按Enter键。

9ASE 350加速溶剂萃取仪操作手册2.1.2 控制面板键盘表2-1 详细介绍了每一个按键的功能。

表2-1 ASE 350控制面板键盘按键功能注释按键功能按Trays 键可以让萃取池托盘及收集瓶托盘在自由旋转状态和锁定状态之间切换。

按钮上的指示灯指示当前状态。

左边灯亮代表托盘可以被手动转动。

右边灯亮代表托盘被锁定，不能手动转动。

将托盘从自由旋转态切换为锁定态时，自动进行托盘的回零操作（托盘旋转至初始位置）。

在运行样品萃取时，该键失效。

开启手动冲洗功能，可以用来排空管路中的气泡或更换溶剂后的管路冲洗。

转盘会转到距离最近的冲洗溶液收集瓶及冲洗管。

用户指定体积的冲洗溶液将被泵入流路系统中并最终进入冲洗液收集瓶。

该功能只有在ASE 350处于空闲状态时有效。

11 启动当前加载的方法或序列。

按键右侧指示灯亮表明正在运行程序。

中断当前运行程序。

此时，泵停止工作，阀关闭，所有液体停止流动。

屏幕显示一系列可选项。

参见3.4.3节。

按此键可以提高屏幕对比度 按此键可以降低屏幕对比度2.1.3 萃取池，冲洗管和萃取池托盘NOTE 附录D 中包含了池子，收集瓶以及其他配件的产品货号。

萃取池（Sample Cells ）不锈钢材质萃取池包含以下规格：1mL, 5mL, 10mL, 22mL, 34mL, 66mL, 100mL 。

锆材质萃取池只有66mL 和100mL 两种规格。

两种材质萃取池都能够用于溶剂萃取。

锆池还能用于中度酸性或碱性基质样品的萃取，详见32页的“萃取试剂的选择和前处理指南”。

合集下载

快速溶剂萃取仪

快速溶剂萃取仪

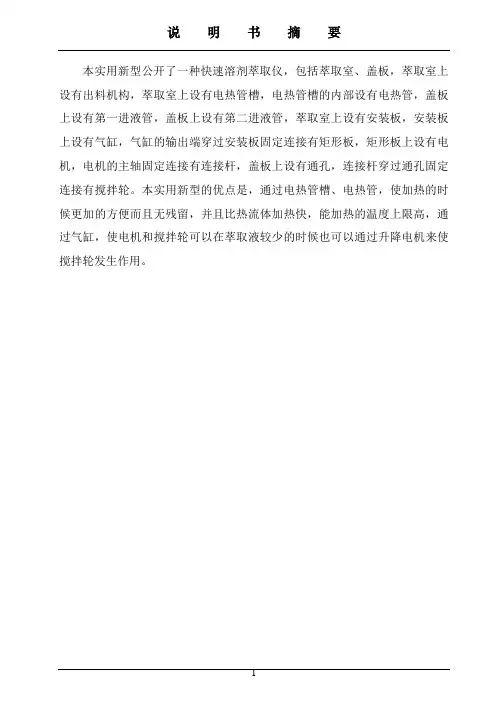

说明书摘要本实用新型公开了一种快速溶剂萃取仪，包括萃取室、盖板，萃取室上设有出料机构，萃取室上设有电热管槽，电热管槽的内部设有电热管，盖板上设有第一进液管，盖板上设有第二进液管，萃取室上设有安装板，安装板上设有气缸，气缸的输出端穿过安装板固定连接有矩形板，矩形板上设有电机，电机的主轴固定连接有连接杆，盖板上设有通孔，连接杆穿过通孔固定连接有搅拌轮。
