链轮型号对照表

链轮型号大全－资料类关键信息项1、链轮型号的分类2、各类链轮型号的规格参数3、链轮型号的适用范围4、链轮型号的材质选择5、链轮型号的加工工艺6、链轮型号的质量标准7、链轮型号的价格范围11 链轮型号的分类111 按照齿数分类链轮的齿数是决定其传动比和速度的重要因素之一。

常见的齿数包括 8 齿、10 齿、12 齿、14 齿、16 齿等。

不同齿数的链轮适用于不同的传动需求。

112 按照节距分类节距是链轮上相邻两个齿之间的距离。

常见的节距有 635mm、8mm、9525mm、127mm、15875mm 等。

不同节距的链轮与相应规格的链条配合使用。

113 按照滚子直径分类滚子直径会影响链轮与链条的接触和传动性能。

常见的滚子直径有3175mm、4762mm、508mm 等。

114 按照链轮厚度分类链轮的厚度根据其承载能力和使用场景的不同而有所差异，一般在5mm 至 20mm 之间。

12 各类链轮型号的规格参数121 齿数与节距的组合不同的齿数和节距组合形成了多种规格的链轮型号。

例如，10 齿、节距 8mm 的链轮，16 齿、节距 127mm 的链轮等。

122 孔径大小链轮的中心孔径通常根据轴的直径来确定，常见的孔径尺寸有10mm、12mm、15mm、20mm 等。

123 键槽尺寸如果链轮需要通过键与轴连接，键槽的尺寸也是重要的规格参数，包括键槽的宽度和深度。

124 齿形参数齿形的形状和尺寸对链轮的传动性能有重要影响，包括齿顶圆直径、齿根圆直径、齿宽等参数。

13 链轮型号的适用范围131 工业机械传动在各种工业机械中，如机床、印刷机、纺织机等，不同型号的链轮用于传递动力和运动。

132 农业机械农业设备如收割机、播种机等也会使用特定型号的链轮来实现传动功能。

133 交通运输设备自行车、摩托车、汽车等交通运输工具中的传动系统可能会用到链轮。

134 物流输送设备例如输送带、提升机等物流设备中的传动部分也会采用合适的链轮型号。

链轮齿数和直径对照表链轮的直径一般没有用,设计时只要知道链轮的齿数和规格就可以了,直径可以计算,假设齿数23,链条是5分的,链轮的直径就是边长为5/8*25.4的23边正边形的内切圆.一般购买的标准链轮上都会有齿数和规格的钢印.希望可以帮到你.齿轮没有节距链轮才有节距你说的那个叫模数1模数大约等于3.14,也就是圆周率中的派,2模数就是6.281,分度圆直径(节径)=模数*齿数2,外径=分度圆直径+齿顶高系数*模数3,内径=分度圆直径-齿底间隙系数*模数4,齿顶高系数=1~1.255,齿底间隙系数=0.75~1节距44，45 滚子直径25，40 齿数27 帮我算出尺寸链轮分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1 dmin=d+（1-1.6/z）p-d1 齿根圆直径：df=d-d1 注：p 链条节距z 链轮齿数d1 链条滚子直径齿轮上的每一个用于啮合的凸起部分，均称为轮齿。

一般说来，这些凸起部分呈辐射状排列。

它被用于与配对齿轮上的类似的凸起部分接触，由此导致齿轮的持续啮合运转。

齿轮整个圆周上轮齿的总数称为齿数，一般以字母z表示。

有齿的轮状机件，是机器上最常用、最重要的零件之一。

通常都是成对啮合，其中一个转动，另一个就被带动。

用来改变传动方向、转动方向、转动速度、力矩等。

也叫牙轮。

也用以比喻整个事业不可缺少的部分。

秦牧《核心》：“真正使我们的文艺成为整个无产阶级革命事业的齿轮和螺丝钉。

”机械设备的重要基础零件。

埃及、巴比伦早在公元前400～前200年开始使用齿轮，中国在战国末期至秦代(公元前221以前)开始使用。

亚里士多德(公元前384～前322)所著的《机械问题》是关于齿轮的最早文献记载。

齿轮应用极广，其传动比可高达100～200(单级)，圆周速度范围为0.1～200 m/s，转速范围为1～20000 r/min，最大传递功率可达50000 kW，低速重载时转矩高达1.4×10N·m，高精度圆柱齿轮副的传动效率可达0.99以上，使用寿命一般为5～10年，较好时可达20～30年。

链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。

链轮被广泛应用于化工、纺织机械、自动扶梯” 木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。

传动链轮:传动链轮又称滚子链轮。

主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.0525.4dr=7.92 10.16 11.9115.88链轮齿数Z节距P滚子外径dr排距pt分度圆直径d , d=p/sinl80°/z 齿顶圆直径da , da = d + 1.25p - dr 或da = p（0.54+cotl80°⑵齿根圆直径df , df=d・dr链传动实例:例6-1设计一拖动某带式运输机的滚子链传动。

已知条件为：电动机型号Y160M・6（额定功率P =7.5kW ,转速nl=970r/min）, 从动轮转速n2=300r/min ,载荷平稳，链传动中心距不应小于550mm ,要求中心距可调整。

解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数zl=25o大链轮齿数z2=izl=3.23x25=81, z2<120 ,合适。

2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3 ,计算功率为Pc=KAP=1.3x7.5kW=9.75kW3、初定中心距aO ,取定链节数Lp初定中心距aO = (3O~5O)p ,取a0=40p o取Lp =136节(取偶数)。

4、确定链节距p首先确定系数KZ , KL , KP O由表6-3查得小链轮齿数系数KZ =1.34 ;由表6・9查得KLJ.09。

选单排链，由表6-4查得KP=1.0o所需传递的额定功率为由表6-7选择滚子链型号为10A ,链节距p=15.875mm o基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上;从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮,—般主动链轮比从动链轮要小”可起到降速增扭的效果。

链轮齿数和直径对照表

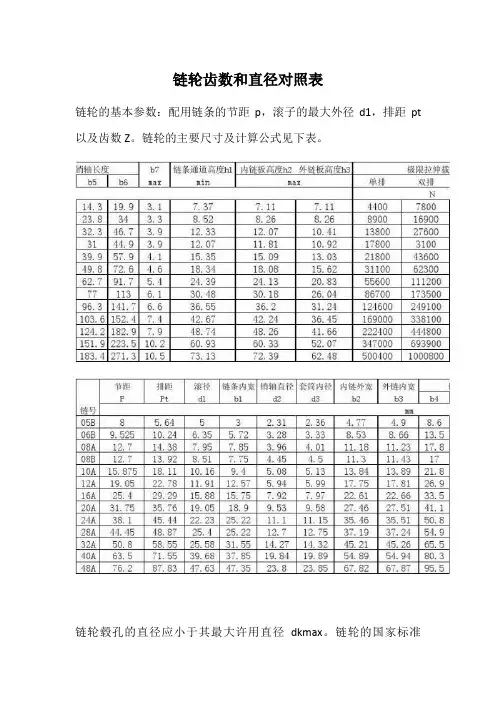

链轮的基本参数：配用链条的节距p，滚子的最大外径d1，排距pt 以及齿数Z。

链轮的主要尺寸及计算公式见下表。

链轮毂孔的直径应小于其最大许用直径dkmax。

链轮的国家标准
(GB1244-85)中尚未规定具体的链轮齿形，仅仅规定了最大和最小齿槽形状及其极限参数。

目前较常用的一种齿形是三圆弧一直线齿形。

扩展资料：
计算大链轮直径时，要同时根据以下两点来计算：
1、根据传动比来计算：通常传动比限制为小于6，传动比在2~3.5最适宜。

2、根据小齿轮的齿数来选择传动比：小轮齿数为17齿左右时，传动比要小于6；小轮齿数为21~17齿时，传动比为5~6；小轮齿数为23~25齿时，传动比为3~4；小轮齿数为27~31齿时，传动比为1~2。

在外廓尺寸允许的情况下，尽量采用齿数较多的小链轮，这样对传动的平稳性和提高链条的寿命来说，都有好处。
