当前位置：文档之家 › 灌浆料使用说明

灌浆料使用说明

  • 格式：docx
  • 大小：14.16 KB
  • 文档页数：7

灌浆料使用说明
高强无收缩灌浆料产品使用说明
■、产品特点
1
早强、高强、设备安装完毕一天即可运行生产
2
、 高流态、不泌水、防锈蚀
3
、 复合膨胀双重效应，精确定位
4、 按正确的灌浆施工工艺能达到 90%勺有效承载面(EBA

、产品性能指标
CGM
高强无收缩灌浆料主要性能指标(表一)

产品型号
CGM-38
0
CGM-340 CGM-300 CGM-270

流动度
(mm)

初始值 > 380 > 340 > 300 > 270* >
650**

30mi n
保留值
> 340 > 310 > 260 > 240* >
550**

3h 0.1~3.5
竖向膨胀 24h 与
3h

率
(%)

的 膨胀值

之
0.02~0.5

差

产品特性
标准 型

超早

强

支座 灌

浆 料
防腐 型 钢纤 维
耐热 型

瞬

强

一

2h
>
15.0
20

1d
> > > > > > >
抗压强度
20.0 30.0 40.0 20.0 20.0 30.0 30.0

(MPa) 3d > > > > > > >
40.0 40.0 60.0 40.0 40.0 50.0 50.0

28d
> > > > > > >
60.0 60.0 80.0 60.0 60.0 80.0 80.0

对钢筋有无锈蚀作用 无
泌水率
(%)

0

表示坍落度数值，**表示坍落扩展度数值;

可根据工程需要选择相应特性的 CGMI强无收缩灌浆料系列产品;
防冻型抗压强度是在-10 C测的；
防腐型适用于沿海港口、盐田、盐渍侵蚀严重地区的设备基础，钢结构柱脚 基础的二次
灌浆。满足JC/T1011-2006《混凝土抗硫酸盐类侵蚀防腐剂》， GB/T18736-2002《高强高
性能混凝土用矿物外加剂》等标准。

以上数据在标准实验室控制条件下测的；
3
单位用量：约2200kg〜2400kg/ m ;

:用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定。
用于冬期施工时的CGM防冻型高强无收缩灌浆料性能指标（表二）
规定温度
（C）

抗压强度比 （
%

R-7 R-7+28 R
-7+56

-5
[>

20

> 80 > 90
—10 > 12

注:1、R7表示负温养护7天的试件抗压强度值与标准养护 28天的试件抗压强度
值的比值；
2、 R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准 养护56
天
的试件抗压强度值与标准养护 28天的试件抗压强度值的比值。
3、 施工时最低温度可比规定温度低 5°C
。
四、应用技术规范
1
、施工准备
1
）施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工 质量控制和

质量检验制度。灌浆前应有施工组织设计或施工技术方案，并经 审查批准。
2
）灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

3
）模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范 GB50204中的有

关规定外，尚应符合下列规定：
4
）二次灌浆时，模板与设备底座四周的水平距离宜控制在 100mn左右；模板

顶部标高应不低于设备底座上表面
50mm

5 ）混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气
孑L，灌浆孔的孔径不小于50mm间距不超过1000mm灌浆孔与排 气孔应高
于孔洞最高点50mm
2、拌合
1）水泥基灌浆材料拌合时，应按照产品要求的用水量加水。
2） 2 ）水泥基灌浆材料宜采用机械拌合。拌合时宜先加入 2/3的水拌
合约3分钟然后加入剩余水量拌合直至均匀。若生产厂家对产品有 具体
拌合要求，应按其要求进行拌合。
3）拌合地点宜靠近灌浆地点。
3、 地脚螺栓锚固灌浆
1）锚固地脚螺栓施工工艺应符合附录 B的要求。
2）地脚螺栓成孔时，螺栓孔的水平偏差不得大于 5mm垂直度偏差不
得大于5°。
2 ）螺栓孔壁应粗糙，应将孔内清理干净，不得有浮灰、油污等杂质, 灌
浆前用水浸泡8~12h,清除孔内积水。当环境温度低于 5C时应 采取措施
预热，温度保持在10 C以上。
3）灌浆前应清除地脚螺栓表面的油污和铁锈。
4 4 ）将拌合好的水泥基灌浆材料灌入螺栓孔内，可根据需要调整螺 栓的位
置。灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再 次调整螺
栓。
5）孔内灌浆层上表面宜低于基础混凝土表面 50mm左右。
4、 二次灌浆
i）二次灌浆应根据工程实际情况，选用合适的灌浆方法。工艺流 程应符
合附录C的要求。
2）灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干

净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前 24h， 基
础混凝土表面应充分润湿，灌浆前 1h，清除积水。
3 ）二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出为止，不 得从相
对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可 能缩短灌浆
时间。
4） 轨道基础或灌浆距离较长时，视实际工程情况可分段施工。
5） 在灌浆过程中严禁振捣，必要时可采用灌浆助推器沿浆体流动
方向的底部推动灌浆材料，严禁从灌浆层的中、上部推动。
5、 混凝土结构改造和加固灌浆
1） 水泥基灌浆材料接触的混凝土表面应充分凿毛。
2）混凝土结构缺陷修补，应剔除酥松的混凝土并露出钢筋，将修补区 域边缘
切成垂直形状，深度不小于 20mm
2） 灌浆前应清除所有的碎石、粉尘或其它杂物，并湿润基层混凝 土表
面。
3） 将拌合均匀的灌浆材料灌入模板中并适当敲击模板。
4） 灌浆层厚度大于150mn时，应采取相关措施，防止产生温度裂 缝。
6、 后张预应力混凝土结构孔道灌浆
1）后张预应力混凝土结构孔道灌浆方法应符合表 7.6.1的规定:
表7.6.1灌浆工艺的选择
环
境
类
别

、 _ 二 三 四、五

灌
浆 可米用压力法灌浆 宜采用压力法灌浆 应采用真空压
工 或真空压浆法灌浆 或真空压浆法灌浆 浆法灌浆
艺

2）正式灌浆前宜选择有代表性的孔道进行灌浆试验。
3）灌浆工艺应符合国家现行有关标准的要求；灌浆过程中，不得在 水泥基灌
浆材料中掺入其他外加剂、掺合料。
7、冬期施工
1 ）日平均温度低于5C时应按冬期施工并符合下列要求：
2 ）灌浆前应采取措施预热基础表面，使其温度保持在 10C以上, 并清
除积水；
3 ）应采用不超过65C的温水拌合水泥基灌浆材料，浆体的入模 温度在
10C以上；
4 ）受冻前，水泥基灌浆材料的抗压强度不得低于 5MPa
&高温气候环境施工
1 ）灌浆部位温度大于35 C，应按高温气候环境施工并符合下列
要求:
2）灌浆前24h采取措施，防止灌浆部位受到阳光直射或其它热 辐射；
3 ）采取适当降温措施，与水泥基灌浆材料接触的混凝土基础和
设备底板的温度应不大于35 C;
4） 浆体的入模温度应不大于30C;
5） 灌浆后应及时采取保湿养护措施。
9、 常温养护
1 ）灌浆时，日平均温度不应低于 5C,灌浆完毕后裸露部分应及 时喷洒
养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料 薄膜覆盖时，
水泥基灌浆材料的裸露表面应覆盖严密，保持塑料 薄膜内有凝结水。灌
浆料表面不便浇水时，可喷洒养护剂。
2）应保持灌浆材料处于湿润状态，养护时间不得少于 7天。
3 ）当采用快凝快硬型水泥基灌浆材料时，养护措施应根据产品要
求的方法执行。
10、 冬期施工养护
1 ）冬期施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部 分应及
时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于 5C。在负温条
件养护时不得浇水。
2 ）拆模后水泥基灌浆材料表面温度与环境温度之差大于 20 C时,
应采用保温材料覆盖养护
3）如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快 强度
增长时，可采用人工加热养护方式；养护措施应符合国家现 行标准《建
筑工程冬期施工规程》JGJ104的有关规定。

合集下载

SikaGrout 214

SikaGrout 214

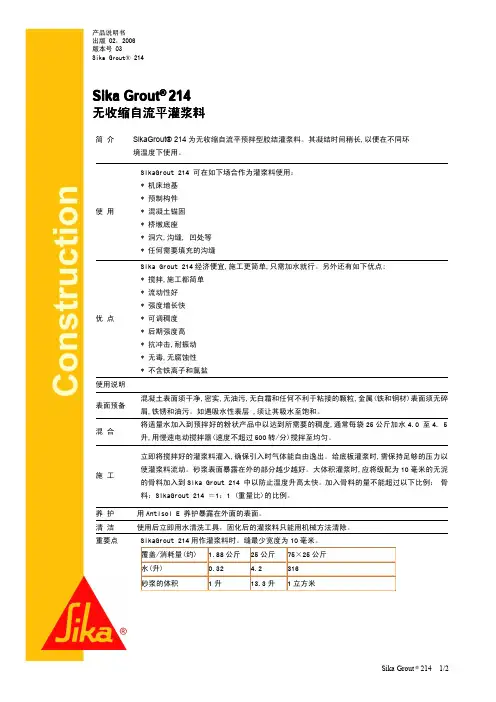

产品说明书 出版 02，2006 版本号 03 Sika Grout® 214
Sika Grout® 214 无收缩自流平灌浆料
简介
SikaGrout® 214 为无收缩自流平预拌型胶结灌浆料。其凝结时间稍长,以便在不同环 境温度下使用。
使用
优点 使用说明 表面预备 混合
SikaGrout 214 可在如下场合作为灌浆料使用： * 机床地基 * 预制构件 * 混凝土锚固 * 桥墩底座 * 洞穴,沟缝, 凹处等 * 任何需要填充的沟缝
机床灌浆：
彻底润湿,螺栓孔内无积水,尽可能行将锚固孔灌满,注意灌浆料是连续灌入。锚固螺栓与基面 的距离至少应是砂浆中骨料直径的 3 倍(缝宽最少 10 毫米) 大体积地基灌浆：
根据其体积,可先用较大的石子如：4~8 毫米。8~16 毫米或 16~32 毫米,同时加入到本灌浆料 中。其比例在 50~100％之间,卵石较碎石好。可振动使其得到良好的密实性。
瑞士西卡建筑材料服务商 倍耐基系统建材（昆山）有限公司 江苏省昆山市庆丰西路 696 号 电话：0512-5703 6866 传真：0512-5703 6667

Sika Grout ® 214 2/2
注意
关于西卡产品的应用和最终使用的建议，均基于西卡对于正常条件下储存、处理和使用西卡 产品时的知识和经验所善意提供的。鉴于实际使用中的物料、底层和工地存在各种差异，所 以本信息，或者任何书面建议，或者任何其他建议，并不意味着对商品性或者任何特定目的 适用性的担保，也不意味着任何法律责任的承担。应尊重第三方财产权。所有定单均须遵循 西卡当前的销售及交付条款。使用者应当始终参考相关产品技术说明书中最适合的条款，如 有要求，西卡公司非常乐意提供。
用 Antisol E 养护暴露在外面的表面。
加固灌浆料_用于二次加固_设备安装

加固灌浆料_用于二次加固_设备安装

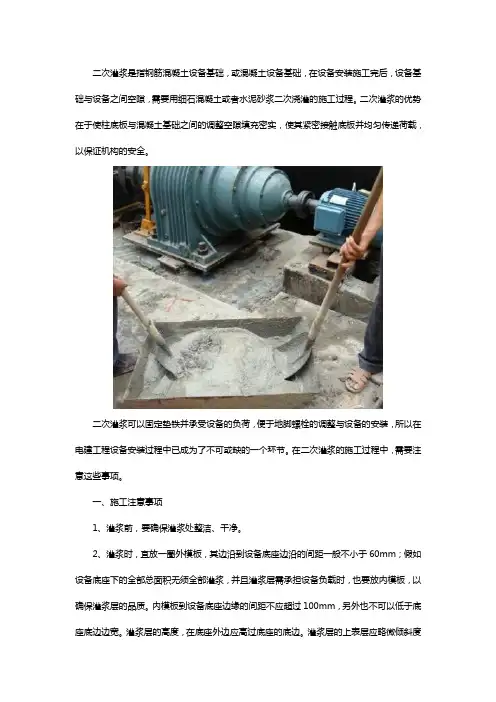

二次灌浆是指钢筋混凝土设备基础，或混凝土设备基础，在设备安装施工完后，设备基础与设备之间空隙，需要用细石混凝土或者水泥砂浆二次浇灌的施工过程。

二次灌浆的优势在于使柱底板与混凝土基础之间的调整空隙填充密实，使其紧密接触底板并均匀传递荷载，以保证机构的安全。

二次灌浆可以固定垫铁并承受设备的负荷，便于地脚螺栓的调整与设备的安装，所以在电建工程设备安装过程中已成为了不可或缺的一个环节。

在二次灌浆的施工过程中，需要注意这些事项。

一、施工注意事项1、灌浆前，要确保灌浆处整洁、干净。

2、灌浆时，宜放一圈外模板，其边沿到设备底座边沿的间距一般不小于60mm；假如设备底座下的全部总面积无须全部灌浆，并且灌浆层需承担设备负载时，也要放内模板，以确保灌浆层的品质。

内模板到设备底座边缘的间距不应超过100mm，另外也不可以低于底座底边边宽。

灌浆层的高度，在底座外边应高过底座的底边。

灌浆层的上表层应略微倾斜度（倾斜度向外），防止油、水注入设备底座。

3、灌浆工作中要持续开展，不可以中断，要二次灌完。

要分层捣实。

捣实时，不可以集中化在一处捣，要维持地脚螺栓和安装平面竖直。

不然不但会导致安装艰难，并且也将危害设备精度。

4、用灌浆后要洒水养护，养护时间不少于一周；洒水频次以能维持灌浆位置具备充足的潮湿情况为度。

待养护做到其抗压强度的70%之上时，才可以扭紧地脚螺栓。

二、保养注意事项二次灌浆，除了要把设备里面灌满还需要灌平，灌好了之后要注意养护，养护主要注意的是三天的养护，三天养护后基本上不需要养护了，养护按照温度不同，包括夏季和冬季养护两种，夏季养护时需要保湿防裂，为了避免防裂要定时洒水。

冬季养护除了保湿之外另外需要做好保温，保温同样重要，所以在温度可控的情况下，一定要做好养护。

搅拌时请选择施工现场进行灌浆，未免出现早凝固的现场。

南京叶红特种建筑有限公司，成立于2005年，是一家集科研、生产、销售与技术咨询为一体的特种建材企业。

东洋特材支座灌浆料的使用方法

东洋特材支座灌浆料的使用方法

《东洋特材支座灌浆料》一、用途：用于各种预制梁架设的灌浆和支座底板与墩台支承垫石之间的灌浆。

二、技术特点:1、早强、高强：一天强度最高可达20MPa以上。

2、自流态：现场只需加水搅拌后，直接灌入设备基础，不需震捣便可填充设备基础的全部空隙。

3、微膨胀：以保证设备与基础之间紧密接触。

4、无锈蚀作用：对钢筋、钢板等无锈蚀危害。

5、抗油渗：在机油中浸泡30天后其强度比浸油前提高10％以上。

6、耐久性：200万次疲劳实验，50次冻融循环实验强度无明显变化。

7、耐候性好-40℃～600℃长期安全使用。

三、施工简介：施工方法：1、支座安装部位的支承垫石表面凿毛，清除留在地脚螺栓孔中的杂物，然后用水将支承垫石表面浸湿饱和，但施工时不得有明水。

2、安装支座就位，用小钢楔块楔入支座四周，将支座调整到设计标高，在支座底面与支承垫石之间应留有20-30mm空隙。

3、仔细检查支座中心位置及标高后，安装灌浆用模板，模板与垫石顶面应采取可靠措施，防止在重力灌浆时发生漏浆。

采用重力灌浆方式灌注支座灌浆料。

灌浆前应初步计量所需浆体体积，实际灌注浆料数量不应与计算值产生过大误差，防止中间缺浆。

4、水料比=1：0.135-0.14(重量比)配制。

应先将水加入搅拌桶内，然后逐渐加入称量好的支座灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌2-3分钟，使浆料均匀。

搅拌好的浆料应在10分钟内灌注完毕。

5、待灌浆材料达到规定强度后，拆除模板及钢楔块，检查是否有漏浆，对漏浆处和钢楔块抽出后的间隙进行补浆，拧紧地脚螺栓，然后安装梁体支座底板及支座密封围板。

四、储存：1、包装规格为50kg±1kg/袋。

2、储存在干燥、阴凉处，在未经受潮保存下储存期为3个月。

超期需复检合格后方可使用。

CGM-2豆石型灌浆料简介及加工使用法

CGM-2豆石型灌浆料简介及加工使用法

CGM-2豆石型高强无收缩灌浆料，主要用于灌浆层缝隙较大的地方，灌浆后24小时即可拆模，最终强度可达60Mp以上高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。

它在施工现场加入一定量的水，搅拌均匀后即可使用。

灌浆料具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。

在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。

从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。

灌浆料具有质量可靠，降低成本，缩短工期和使用方便等优点。

从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。

产品特点1．高强、早强：1—3天抗压强度可达30—50Mpa以上。

2．自流性高：可填充全部空隙，满足设备二次灌浆的要求。

3．微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。

4．耐久性强：经上百次疲劳实验，50次冻融循环实验强度无明显变化。

在机油中浸泡30天后强度明显提高。

5．可冬季施工：允许在-10C气温进行室外施工。

产品用途1．适用于机器底座、地脚螺栓等设备基础灌浆及钢结构（钢轨、钢架、钢柱等）与基础固定连接的二次灌浆。

2．可进行地铁、隧道、地下等工程逆打法施工缝的嵌固。

3．建筑物的梁、板、柱、基础、地坪和道路的补强、抢修和加固。

4．可进行地脚螺栓和钢筋的锚固及结构补强。

技术指标项目型号抗压强度(MPa)竖向膨胀率(%)流动度（mm）钢筋握裹度MPa坍落度（mm）圆钢螺纹钢2h1d3d28dCGM-1(通用型)--≥25-50≥45-55≥65-75≥0.02≥240-300≥6.0≥13.--CGM-2(豆石型)--≥25-50≥40-55≥65-75≥0.02--≥6.0≥13.240-29CGM-3(超细型)--≥15-30≥27-45≥55-65≥0.02≥240≥6.0≥13.--CGM-4(早高强型)≥15≥40-45≥45≥55-65≥0.02≥220------参考用量：参考用量计算以2.28-2.4吨/立方米为依据，计算实际使用量。
