下载文档原格式
钢轨波浪形磨耗原因分析与对策
钢轨波浪形磨耗是指钢轨表面出现波浪状变形，常见于中长期使用的铁路线路上。
这种磨耗会使铁路运输产生额外的噪音和不平稳的运行，严重时还会影响列车的安全运行。
对钢轨波浪形磨耗进行原因分析并采取相应的对策，是铁路维护和管理的重要任务之一。
1.工程设计不合理：铁路工程设计时，一些因素的考虑不充分，比如线路设计的曲线半径过小、纵向坡度过大等，会导致列车在运行过程中产生额外压力和震动，从而导致钢轨波浪形磨耗的发生。
2.列车过重：铁路列车的负载量过大，超过了钢轨的承载能力，导致钢轨发生弯曲变形，进而形成波浪形磨耗。
3.运行速度过快：列车在高速运行过程中，会产生强烈的振动和冲击力，加剧了钢轨的磨损和变形程度。
4.轨道维护不及时：如果铁路维护不到位，例如未及时清理铁路上的杂草、砂石等杂物，或者对已经出现的钢轨波浪形磨耗没有进行及时的维修和处理，都会加速钢轨波浪形磨耗的发生。
5.材质和质量问题：钢轨本身的材料和质量也是导致波浪形磨耗的重要原因之一。
如果使用的钢轨材料质量不合格、硬度不足或者存在表面缺陷等问题，都会加速钢轨的磨损和变形。
5.优化材质和质量：加强对钢轨材料的质量检验，确保使用的钢轨材料质量符合标准要求，同时选用合适的材质和硬度，以提高钢轨的抗磨耗能力和承载能力。
钢轨波浪形磨耗的原因较为复杂，涉及工程设计、列车负载、运行速度、维护管理以及材质和质量等多个方面。
对钢轨波浪形磨耗的对策也需要从各个方面综合施策，通过优化设计、控制负载、控制运行速度、加强维护和管理以及优化材质和质量等措施，减少钢轨波浪形磨耗的发生，提高铁路运输的安全性和效能。

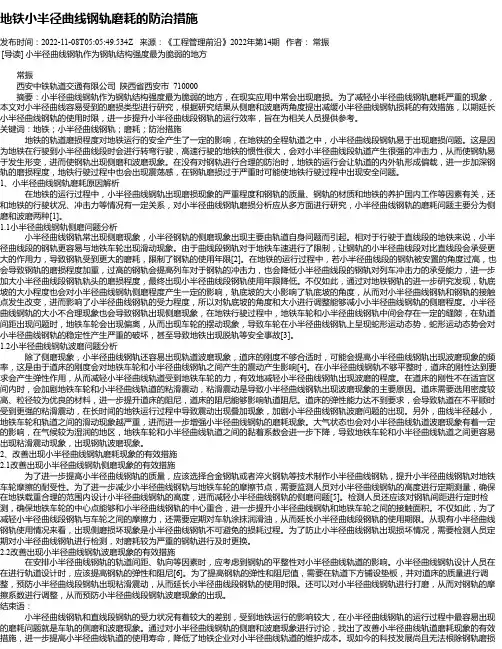

地铁小半径曲线钢轨磨耗的防治措施发布时间：2022-11-08T05:05:49.534Z 来源：《工程管理前沿》2022年第14期作者：常振[导读] 小半径曲线钢轨作为钢轨结构强度最为脆弱的地方常振西安中铁轨道交通有限公司陕西省西安市 710000摘要：小半径曲线钢轨作为钢轨结构强度最为脆弱的地方，在现实应用中常会出现磨损。
为了减轻小半径曲线钢轨磨耗严重的现象，本文对小半径曲线容易受到的磨损类型进行研究，根据研究结果从侧磨和波磨两角度提出减缓小半径曲线钢轨损耗的有效措施，以期延长小半径曲线钢轨的使用时限，进一步提升小半径曲线段钢轨的运行效率，旨在为相关人员提供参考。
关键词：地铁；小半径曲线钢轨；磨耗；防治措施地铁的轨道磨损程度对地铁运行的安全产生了一定的影响，在地铁的全程轨道之中，小半径曲线段钢轨易于出现磨损问题。
这是因为地铁在行驶到小半径曲线段时会进行转弯行驶，高速行驶的地铁的惯性很大，会对小半径曲线段轨道产生很强的冲击力，从而使钢轨易于发生形变，进而使钢轨出现侧磨和波磨现象。
在没有对钢轨进行合理的防治时，地铁的运行会让轨道的内外轨形成偏载，进一步加深钢轨的磨损程度，地铁行驶过程中也会出现震荡感，在钢轨磨损过于严重时可能使地铁行驶过程中出现安全问题。
1、小半径曲线钢轨磨耗原因解析在地铁的运行过程中，小半径曲线钢轨出现磨损现象的严重程度和钢轨的质量、钢轨的材质和地铁的养护国内工作等因素有关，还和地铁的行驶状况、冲击力等情况有一定关系，对小半径曲线钢轨磨损分析应从多方面进行研究，小半径曲线钢轨的磨耗问题主要分为侧磨和波磨两种[1]。
1.1小半径曲线钢轨侧磨问题分析小半径曲线钢轨常出现侧磨现象，小半径钢轨的侧磨现象出现主要由轨道自身问题而引起。
相对于行驶于直线段的地铁来说，小半径曲线段的钢轨更容易与地铁车轮出现滑动现象。
由于曲线段钢轨对于地铁车速进行了限制，让钢轨的小半径曲线段对比直线段会承受更大的作用力，导致钢轨受到更大的磨耗，限制了钢轨的使用年限[2]。

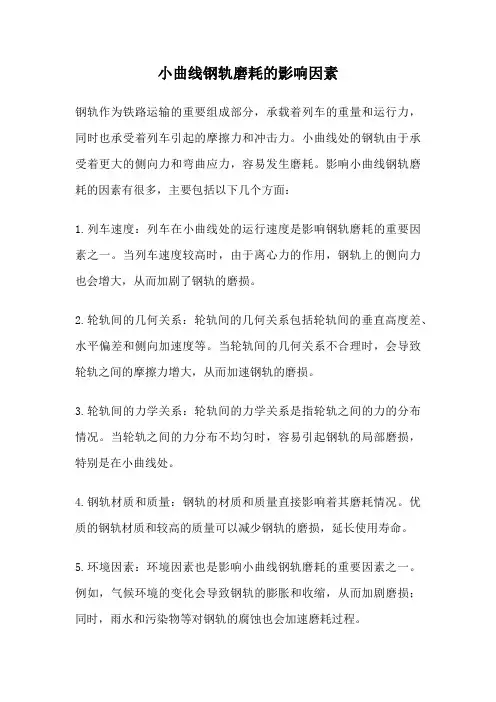

小曲线钢轨磨耗的影响因素钢轨作为铁路运输的重要组成部分，承载着列车的重量和运行力，同时也承受着列车引起的摩擦力和冲击力。
小曲线处的钢轨由于承受着更大的侧向力和弯曲应力，容易发生磨耗。
影响小曲线钢轨磨耗的因素有很多，主要包括以下几个方面：1.列车速度：列车在小曲线处的运行速度是影响钢轨磨耗的重要因素之一。
当列车速度较高时，由于离心力的作用，钢轨上的侧向力也会增大，从而加剧了钢轨的磨损。
2.轮轨间的几何关系：轮轨间的几何关系包括轮轨间的垂直高度差、水平偏差和侧向加速度等。
当轮轨间的几何关系不合理时，会导致轮轨之间的摩擦力增大，从而加速钢轨的磨损。
3.轮轨间的力学关系：轮轨间的力学关系是指轮轨之间的力的分布情况。
当轮轨之间的力分布不均匀时，容易引起钢轨的局部磨损，特别是在小曲线处。
4.钢轨材质和质量：钢轨的材质和质量直接影响着其磨耗情况。
优质的钢轨材质和较高的质量可以减少钢轨的磨损，延长使用寿命。
5.环境因素：环境因素也是影响小曲线钢轨磨耗的重要因素之一。
例如，气候环境的变化会导致钢轨的膨胀和收缩，从而加剧磨损；同时，雨水和污染物等对钢轨的腐蚀也会加速磨耗过程。
6.维护保养措施：维护保养措施直接关系到钢轨的使用寿命和磨耗程度。
定期对钢轨进行检查和维护，及时发现和修复问题，可以减少磨损和延长使用寿命。
小曲线钢轨磨耗的影响因素有列车速度、轮轨间的几何关系、轮轨间的力学关系、钢轨材质和质量、环境因素以及维护保养措施等。
在实际运输过程中，需要综合考虑这些因素，采取合理的措施来减少钢轨的磨耗，提高钢轨的使用寿命。
例如，可以通过减少列车速度、调整轮轨间的几何关系、优化轮轨间的力学关系、选择优质的钢轨材料、加强环境保护和加强维护保养等措施来降低钢轨的磨耗。
只有综合考虑和有效应对这些因素，才能保证铁路运输的安全和稳定。
铁路曲线钢轨磨耗与减缓措施分析摘要：本文首先阐述铁路曲线钢轨磨损因素，进而分别从整治曲线方向、钢轨涂油器、防治钢轨不均匀侧磨几个方面分析曲线钢轨磨损减缓措施，旨在有效应对钢轨磨损情况，减少轨道部件伤损问题，保证钢轨质量、延长使用寿命，从而实现铁路运输行业经济效益和社会效益的共同提高。
关键词：铁路曲线；钢轨磨损；超高；纵移法引言：在铁路运输行业快速发展的今天，列车牵引重量不断提高、促使轨道磨损问题更加严重，特别是钢轨小半径曲线磨损较为突出，需要各个部门予以重视，积极采取措施有效应对钢轨磨损。
事实上，铁路曲线钢轨磨损是一个错综复杂的问题，将会涉及到钢轨、轮轨等方面，磨损减缓也需要从实际情况出发，合理选择处理方式，切实延长钢轨使用寿命。
1.铁路曲线钢轨磨损因素无论是受到外界自然环境影响，还是由于列车作用，都会促使铁路钢轨出现锈蚀、伤损、磨损的问题。
对于铁路钢轨曲线轨道，很大程度上都是由于钢轨磨损问题，从而需要更换新的钢轨。
基于现有研究表明，在我国，对于小半径曲线轨道钢轨，大部分钢轨报废都是由于轨道磨损造成，曲线钢轨磨损又可以根据磨损部位主要划分为三种类别，第一种则为上股钢轨侧面磨耗，第二种则为下股钢轨头部压溃，第三种波形磨耗。
通常而言，曲线上钢轨、曲线外轨自身的磨损程度较为严重，特别是曲线外轨，主要集中于头部内侧，当列车通过铁路轨道时，外轨头部内侧则会相应受到列车的影响，形成较为严重的滑动摩擦。
与此同时，内外两侧的铁路曲线钢轨长度不同，促使内外两轮进行滑动时，最终经过的距离长度也存在明显差别，当车轮进行滑行时，轨顶磨损程度将会随之增大。
相反，对于曲线内轨，磨损问题主要集中于轨头顶面位置，当列车进行低速行驶时，促使钢轨曲线内轨负荷不断增大，甚至相应造成轨头压陷现象。
并且，当列车需要进行转向时，将会促使钢轨顶面进行横向滑动摩擦，增大曲线钢轨磨损问题。
曲线上钢轨磨损原因多元，很大程度上受到曲线半径的影响[1]。
小半径曲线侧面磨耗原因分析与整治措施作者：赵文惠来源：《中国科技博览》2019年第04期[摘要]通过分析小半径曲线钢轨侧面磨耗导致轨距不易保持，轨道动态TQI指数逐渐升高，总结这些变化的特点，结合实际生产情况制定相应的整治措施。
[关键词]小半径曲线；钢轨侧面磨耗；原因；整治措施中图分类号：P635 文献标识码：A 文章编号：1009-914X（2019）04-0159-021.小半径曲线存在问题大准铁路工务段管辖的大准线地处山区，隧道48座，延长米为36909米，桥梁163座，延长米为28380米，涵洞818座，横延米为35760米，曲线358条，半径≤600米的曲线有120条，坡度较大，自然条件差。
2011年开始对二线的修建，同时对既有线的拨接改造，虽然线路条件有所改善，但是既有线线路设计标准较低，排水设备不健全，道床厚度不足等状况仍然存在；造成道床排水不良，翻浆冒泥严重，形成线路条件、质量先天不足，小半径曲线侧面磨耗严重，高峰期每年因侧面磨耗更换曲线钢轨达20km，严重地段每月磨耗达1.3mm，基本上每年都得更换一次，这样不仅增加了维修工作量，而且大大增加了运营的成本和对运量的干扰。
2.曲线侧面磨耗产生的原因线路不间断受到机车、车辆的摩擦和冲击，线路处于不断变化的状态中。
曲线地段尤其是小半径曲线地段比直线地段受到的冲击、摩擦和横向力更加明显，钢轨侧面磨耗就是在列车运行，轮轨摩擦过程中产生和发展的。
随着近几年运量的不断增加，曲线上股钢轨的磨耗、鱼鳞伤、掉块及疲劳裂纹尤为突出。
2.1横向水平力通过对曲线轨道受力的分析，可将列车作用于钢轨上的力分为3个方向，即竖直方向、水平横向和水平纵向，横向水平力是导致钢轨侧面磨耗产生的主要原因，横向水平力主要指车轮对钢轨的侧压力和曲线上的附加横向力，曲线半径愈小，横向水平力愈大。
这些横向力的大小取决于离心力、行车速度、曲线半径和外轮超高。
当压应力和横向力的共同作用下超过了钢轨的屈服强度时，在钢轨作用边产生塑性变形，最终形成疲劳裂纹。

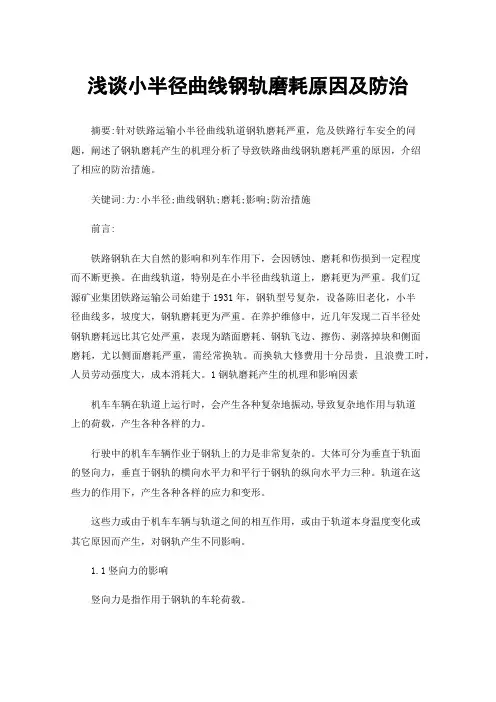

浅谈小半径曲线钢轨磨耗原因及防治摘要:针对铁路运输小半径曲线轨道钢轨磨耗严重，危及铁路行车安全的问题，阐述了钢轨磨耗产生的机理分析了导致铁路曲线钢轨磨耗严重的原因，介绍了相应的防治措施。
关键词:力:小半径;曲线钢轨;磨耗;影响;防治措施前言:铁路钢轨在大自然的影响和列车作用下，会因锈蚀、磨耗和伤损到一定程度而不断更换。
在曲线轨道，特别是在小半径曲线轨道上，磨耗更为严重。
我们辽源矿业集团铁路运输公司始建于1931年，钢轨型号复杂，设备陈旧老化，小半径曲线多，坡度大，钢轨磨耗更为严重。
在养护维修中，近几年发现二百半径处钢轨磨耗远比其它处严重，表现为踏面磨耗、钢轨飞边、擦伤、剥落掉块和侧面磨耗，尤以侧面磨耗严重，需经常换轨。
而换轨大修费用十分昂贵，且浪费工时，人员劳动强度大，成本消耗大。
1钢轨磨耗产生的机理和影响因素机车车辆在轨道上运行时，会产生各种复杂地振动,导致复杂地作用与轨道上的荷载，产生各种各样的力。
行驶中的机车车辆作业于钢轨上的力是非常复杂的。
大体可分为垂直于轨面的竖向力，垂直于钢轨的横向水平力和平行于钢轨的纵向水平力三种。
轨道在这些力的作用下，产生各种各样的应力和变形。
这些力或由于机车车辆与轨道之间的相互作用，或由于轨道本身温度变化或其它原因而产生，对钢轨产生不同影响。
1.1竖向力的影响竖向力是指作用于钢轨的车轮荷载。
竖向力包括静轮重和附加动压力两部分，随行车速度的增加而增加，过大可以造成钢轨压溃现象。
影响竖向力的主要原因有:1.1.1车轮踏面因制动或其它原因被擦伤而形成扁瘢。
有扁瘢的车轮每转动一周要撞击钢轨一次。
产生具有冲击性质的轮载，使动力附加值增加。
1.1.2 车轮轮筛和轮心因圆周不同心而形成偏心。
有偏心的车轮在行驶过程中对钢轨施加冲击力，犹似蒸汽机车的过量平衡锤一样，使动力附加值增加。
113机车车辆通过曲线轨道时因未被平衡的外轨超高而产生的轮载偏载,使一股钢轨上的轮载增加，另一股钢轨上的轮载减小。

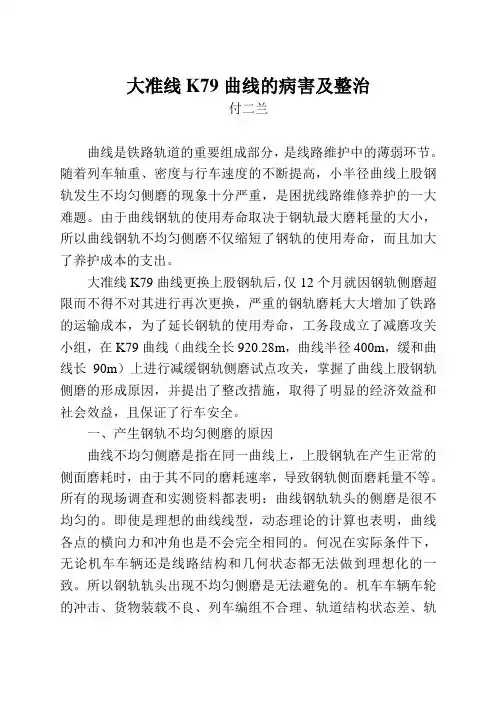

大准线K79曲线的病害及整治付二兰曲线是铁路轨道的重要组成部分，是线路维护中的薄弱环节。
随着列车轴重、密度与行车速度的不断提高，小半径曲线上股钢轨发生不均匀侧磨的现象十分严重，是困扰线路维修养护的一大难题。
由于曲线钢轨的使用寿命取决于钢轨最大磨耗量的大小，所以曲线钢轨不均匀侧磨不仅缩短了钢轨的使用寿命，而且加大了养护成本的支出。
大准线K79曲线更换上股钢轨后，仅12个月就因钢轨侧磨超限而不得不对其进行再次更换，严重的钢轨磨耗大大增加了铁路的运输成本，为了延长钢轨的使用寿命，工务段成立了减磨攻关小组，在K79曲线（曲线全长920.28m，曲线半径400m，缓和曲线长90m）上进行减缓钢轨侧磨试点攻关，掌握了曲线上股钢轨侧磨的形成原因，并提出了整改措施，取得了明显的经济效益和社会效益，且保证了行车安全。
一、产生钢轨不均匀侧磨的原因曲线不均匀侧磨是指在同一曲线上，上股钢轨在产生正常的侧面磨耗时，由于其不同的磨耗速率，导致钢轨侧面磨耗量不等。
所有的现场调查和实测资料都表明：曲线钢轨轨头的侧磨是很不均匀的。
即使是理想的曲线线型，动态理论的计算也表明，曲线各点的横向力和冲角也是不会完全相同的。
何况在实际条件下，无论机车车辆还是线路结构和几何状态都无法做到理想化的一致。
所以钢轨轨头出现不均匀侧磨是无法避免的。
机车车辆车轮的冲击、货物装载不良、列车编组不合理、轨道结构状态差、轨道几何尺寸不良，以及环境因素如温度高、空气湿度大、污染严重等都是产生钢轨不均匀侧磨的因素。
现仅从工务维修养护的角度出发，对曲线钢轨不均匀侧磨产生的原因分析如下：1、钢轨材质的影响对K79产生不均匀磨耗的曲线地段进行轨头表面硬度测试分析表明，同一根钢轨在硬度相同的情况下，钢轨却发生了较明显的不均匀侧磨，说明钢轨表面硬度与不均匀侧磨的相关性不明显。
虽然钢轨表面硬度与钢轨的不均匀侧磨相关性不明显，但是钢轨的强度与钢轨的磨耗速率却有着密切的关系。
关于钢轨波磨的探讨摘要：随着铁路的高速发展，广州地铁的各线路密集形的运输方式，钢轨波磨已成为常见的钢轨病害，尤其是在小半径曲线地段，波磨出现的几率更高。
波磨不仅对铁路行车构成了一定的危害，更增加了线路维修养护的工作量和难度。
本文结合轨道的结构特点去分析钢轨波磨的成因，根据波磨的成因提出如何整治和预防波磨病害的建议，进而减少波磨带来的危害，提高轨道的平顺性，保证铁路运输的安全。
关键词：地铁；钢轨；波磨；成因；整治预防引言本报告主要以广州地铁二、八线为调研对象，对存在波磨现象区段的轨道结构进行分析，以求达到找出最佳的消除波磨的措施；另一方面，也旨在对波磨产生的原因进行分析，对未产生波磨或有波磨发展趋势的钢轨做好预防措施。
一、波磨规律钢轨波磨的规律有：1、波磨波长范围一般为300-600 mm；2、波磨一般从钢轨接头处发生，并向钢轨大腰扩展；3、波磨一般发生在小半径曲线的外侧钢轨上，而且半径越小，波磨形成和发展的速度越快；坡度越大，波磨形成也越快；4、波磨严重程度随轨道类型不同而不同。
混凝土枕地段较易发生波磨，木枕地段波磨略轻于混凝土枕地段；5、波磨地段道碴粉化速率快，道床板结、翻浆冒泥病害严重，设备损耗率大，轨枕失效多，暗坑、吊枕多。
二、钢轨波磨调查八号线的宝-沙间段以及万胜围岔群处的导曲线部分波磨比较普遍存在，梯形轨枕在某小半径（R=350m）曲线的地段普遍出现波磨，普通道床地段也有波磨现象发生，但均为小半径曲线地段，且多产生在曲线下股。
打磨处理可以起到不错的效果。
二号线在洛-南区间的波磨情况也比较普遍存在，波长达到40mm，平均谷深达到0.35mm，以下为弹性整体道床地段出现的3种波磨情况：第一种情况为运营初期，钢轨波磨出现在小半径曲线头尾及与其他轨道的过渡段上；第二种情况是在线路运营后，在曲线地段若干处出现范围约1m的局部不平顺诱发的波磨，局部波磨；第三种情况是出现在小半径反向曲线区段。
三、波磨成因探讨城市轨道交通已逐步成为城市中振动及噪声的主要污染源。
铁路小曲线半径钢轨侧面磨耗的改善1 背景介绍随着安钢千万吨钢铁产能的形成，厂区内铁路运输量呈几何数的增长，特别是上、下工序间物流倒运尤为明显，原本不明显的曲线地段钢轨侧面磨耗突然变得明显，特别是曲线半径在200m及以下的地段。
以下表1、表2分别为2011、2012年调查、测量的钢19线（曲线半径为187米）钢轨侧面磨耗数据：从表1、表2中可以看出该铁路线的钢轨侧面磨耗比较接近国家铁路技术规程中钢轨重伤标准（60kg/m钢轨，侧面磨耗19mm），存在铁路运输安全隐患。
2 曲线地段钢轨侧面磨耗分析结合轨道几何分析，当机车车辆通过曲线地段时，会产生向外侧的离心力，其大小与机车车辆轴重、速度、曲线半径，曲线维护质量等相关，同时轮轨间产生纵向滑动、横向滑动和横向积压，引起钢轨侧面磨耗。
结合目前安钢厂区内铁路运输实际条件分析，机车轴重相对固定，一般轴重为23-25吨（GK系列内燃机车），同时机车及厂内铁路运输车辆受厂内各方面如安全运输、视线了望等条件限制，其运行速度相对较低，一般平均速度为10-15km/h，则其他主要影响因素为：（1）曲线超高，结合轨道几何形位分析，超高不合适如较低的曲线超高会导致外侧钢轨承受偏载及较大横向离心力。
（2）轨道结构刚度，目前安钢厂区内铁路曲线地段一般均采用传统的木枕、常规铁垫板的轨道结构，其结构刚度不大或者说不能满足实际要求，在实际运输过程中容易产生铁路轨距位移变大隐患。
（3）维修保养不到位，受目前维修人员配备影响，部分铁路曲线地段的维修周期不能满足实际需求，存在维修不到位情况，致使其容易产生曲线不圆顺、方向不良、线路下沉等病害。
（4）车辆载重加大，安钢厂区用于钢（坯）材运输的铁路平板车载重多为100吨级，冶金铁水车载重则为220吨左右（轴重为40吨左右）。
3 采取措施从2012年4月开始，安钢运输部结合上述铁路线路曲线地段钢轨磨耗情况，采取以下措施予以改善：（1）根据《线路维修规则》《冶金技规》要求，更换侧面磨损严重的钢轨及伤损枕木，以保障铁路运输安全。
钢轨磨损问题成因分析钢轨磨损是铁路运输中一个常见且重要的问题，它直接影响列车的运行安全和铁路的维护成本。
本文将深入探讨钢轨磨损的成因，并分析其中的关键因素。
1. 轨道负载钢轨磨损与轨道负载密切相关。
列车的运行负载是指列车的重量，以及列车在运行过程中产生的动荷载、温度变化等因素。
这些负载直接作用在钢轨上，会导致钢轨表面的磨损。
高速列车运行时产生的巨大动荷载可能导致钢轨表面出现点状磨损，而货运列车的大重量可能引起钢轨的侧磨。
2. 轨道曲线和坡度轨道曲线和坡度也是导致钢轨磨损的重要因素之一。
在列车通过曲线轨道时，曲线的半径会产生侧向力，这会导致钢轨产生侧向磨损。
坡度也会影响钢轨的磨损程度。
因为坡度会使列车受到横向力的影响，进而引起钢轨在侧向上的磨损。
3. 过度使用过度使用也是导致钢轨磨损的一个重要原因。
随着列车的频繁运行，钢轨表面会受到不断的冲击和磨擦，导致钢轨疲劳并逐渐磨损。
长时间的使用还可能导致钢轨表面出现裂缝，进而加速钢轨的磨损程度。
4. 钢轨材料质量钢轨的材料质量直接影响其抗磨损性能。
优质的钢材能够提供更好的强度和硬度，从而减少磨损。
钢材的冶炼工艺和热处理也会对钢轨的性能产生重要影响。
如果钢轨材料的质量不达标，容易导致快速磨损。
5. 维护不当最后一个重要的因素是维护不当。
不恰当的钢轨维护可能会导致早期磨损。
不及时清理轨道上的沙石、尘土等杂物，可能会加速钢轨的磨损。
不合理的润滑和修补方法也可能造成钢轨磨损不均匀。
钢轨磨损是由多种因素共同作用引起的。
轨道负载、轨道曲线和坡度、过度使用、钢轨材料质量以及维护不当都会直接或间接影响钢轨的磨损程度。
为了降低钢轨磨损，我们应该注意轨道设计、合理的列车运行、优质的钢材选取以及科学的维护措施。
只有在各个环节都做到合理有效的控制，才能确保钢轨的长期稳定运行。
1. 轨道负载的影响随着列车负载的增加，轨道所承受的力也会增加，从而加速钢轨的磨损程度。
当轨道负载超过设计限制时，钢轨在受力的同时还要应对更高的磨损压力，容易出现早期磨损。
钢轨波浪形磨耗原因分析与对策钢轨波浪形磨耗是指铁路运营中，由于列车经过长时间的运行，钢轨表面出现波浪状磨耗的现象。
这种磨耗会导致钢轨表面的不平整，降低列车的行驶平稳性，增加列车与轨道之间的摩擦力，引发响声和振动，甚至会造成安全隐患。
本文将对钢轨波浪形磨耗的原因进行分析，并提出相应的对策。
钢轨波浪形磨耗的主要原因可以归结为以下几个方面：1. 过度使用：铁路线路的使用时间过长，或者是繁忙线路上运营列车数量过多，都会导致钢轨长时间承受巨大的压力和摩擦力，加速钢轨的磨损。
对策：及时进行钢轨维修和更换，避免长期使用同一段钢轨。
合理调度运营列车数量，降低钢轨负荷。
2. 不合理的设计与施工：铁路线路的设计和施工不合理，未能做到平整。
线路的曲线半径过小、坡度过大等问题都会导致列车在行驶过程中产生较大的侧向力和摩擦力。
对策：进行合理的线路设计和施工，确保线路平整，减少列车与轨道之间的摩擦。
3. 钢轨材料质量不过关：钢轨的质量问题也是导致波浪形磨耗的原因之一。
如果钢轨的材料强度不够，或者存在缺陷，会导致钢轨在运行过程中容易变型和磨损。
对策：选用质量合格的钢轨材料，加强质量控制，确保钢轨的强度与使用要求相匹配。
4. 运输负荷过大：铁路运输中，大型货物的运输负荷较大，对钢轨的压力和摩擦力也会增加，从而导致钢轨波浪形磨耗。
对策：合理安排货物运输计划，避免超负荷运输，降低对钢轨的压力。
5. 缺乏维护保养：铁路线路的维护保养不足也是导致波浪形磨耗的原因之一。
未及时清理线路上的杂物、维修损坏的钢轨等，会影响列车的行驶平稳性，加剧钢轨波浪形磨耗现象。
对策：加强铁路线路的维护保养工作，定期清理维修线路，确保铁路线路的平整和安全。
钢轨波浪形磨耗的原因主要有过度使用、不合理的设计与施工、钢轨材料质量不过关、运输负荷过大和缺乏维护保养等。
为了减少波浪形磨耗的发生，需要从合理运用和维护钢轨、合理规划铁路线路、提高钢轨材料质量等方面入手，加强对铁路线路的管理和维护工作，确保铁路运行安全和平稳。
浅谈地铁钢轨波磨成因及整治 摘要：随着地铁建设与运营的快速发展，钢轨波磨问题日益突出，导致了地铁运行噪声增大、维护成本增加、行车安全隐患加剧等问题。钢轨波磨是一个复杂的系统性问题，结构基础、线路线形与减振方式、车辆、运行速度等因素都会导致其产生。因此，在进行波磨整治时，必须结合现场情况制定具有针对性的措施，才能取得一定效果。
关键词：钢轨波磨;地铁;整治 一、钢轨波磨的产生 在地铁快速发展的同时，由于建设速度快，几乎没有运行磨合期，加上大量新型轨道结构和车辆系统的采用，目前出现了严重的钢轨波磨问题。钢轨大范围出现波磨可导致轨道振动增加，车内噪声与振动增加，引起轨道扣件松脱，车辆部件损坏和周围环境振动与噪声增加、超标等问题，影响了地铁的正常运营，形成了行车安全隐患，增加了地铁列车振动及噪声对沿线居民等环境的影响，同时大大增加了轨道和车辆的养护维修工作量和费用。
钢轨波磨的产生是一个非常复杂的系统性问题，涉及到轨道结构（扣件刚度、轨枕间距及形式、减振结构方式等）、轮轨材质匹配、车辆转向架结构与参数、轮缘与钢轨接触面间的摩擦系数、车轮踏面与钢轨轨头几何形状及其匹配程度、轴重大小、线路曲线半径、行车速度、列车制动方式、行车密度和运量的增长速度、轨道/车辆养护维修技术条件等。根据以往相关的研究表明，在上述所有因素中，轨道结构是关键因素之一，包括扣件刚度、轨枕间距和减振结构方式等。 现有研究表明：①钢轨波磨多发生在小半径曲线地段，曲线半径600m以下的曲线均存在不同程度的波磨，且波磨严重程度与曲线半径成反比；②相对于有砟线路，钢轨波磨多发于道床板结地段，尤其是道床板结地段小半径曲线的波磨尤为突出；③曲线下股钢轨易产生波磨；④运营线路经常性制动地段易产生波磨。
二、波磨治理的常见措施 钢轨波磨是世界性难题，目前，国内工务专业也进行了大量的相关研究，但截至目前，仍没有根治的措施，只是研究出了减轻波磨的整治措施。国内其他城市常见的从轨道结构方面进行波磨治理的方法如下：
