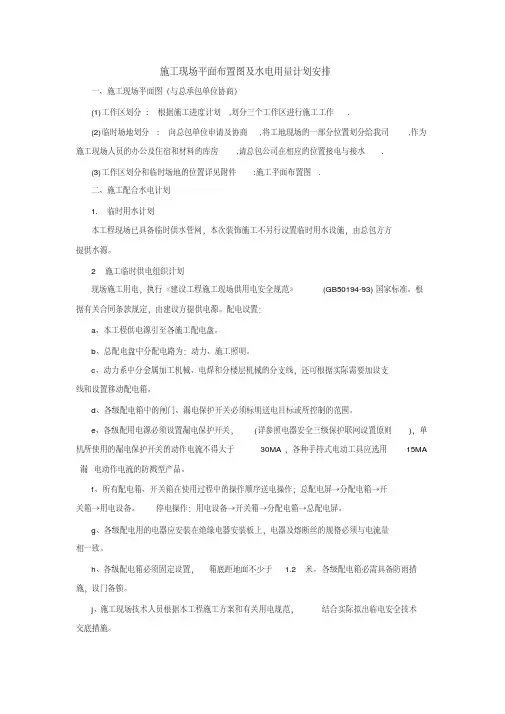

施工现场平面布置图及水电用量计划安排一、施工现场平面图（与总承包单位协商）(1)工作区划分: 根据施工进度计划,划分三个工作区进行施工工作.(2)临时场地划分: 向总包单位申请及协商,将工地现场的一部分位置划分给我司,作为施工现场人员的办公及住宿和材料的库房,请总包公司在相应的位置接电与接水.(3)工作区划分和临时场地的位置详见附件:施工平面布置图.二、施工配合水电计划1. 临时用水计划本工程现场已具备临时供水管网，本次装饰施工不另行设置临时用水设施，由总包方方提供水源。

2 施工临时供电组织计划现场施工用电，执行《建设工程施工现场供用电安全规范》(GB50194-93)国家标准。

根据有关合同条款规定，由建设方提供电源。

配电设置：a、本工程供电源引至各施工配电盘。

b、总配电盘中分配电路为：动力、施工照明。

c、动力系中分金属加工机械、电焊和分楼层机械的分支线，还可根据实际需要加设支线和设置移动配电箱。

d、各级配电箱中的闸门、漏电保护开关必须标明送电目标或所控制的范围。

e、各级配用电源必须设置漏电保护开关，(详参照电器安全三级保护联网设置原则)，单机所使用的漏电保护开关的动作电流不得大于30MA，各种手持式电动工具应选用15MA 漏电动作电流的防溅型产品。

f、所有配电箱、开关箱在使用过程中的操作顺序送电操作；总配电屏→分配电箱→开关箱→用电设备。

停电操作：用电设备→开关箱→分配电箱→总配电屏。

g、各级配电用的电器应安装在绝缘电器安装板上，电器及熔断丝的规格必须与电流量相一致。

h、各级配电箱必须固定设置，箱底距地面不少于1.2 米。

各级配电箱必需具备防雨措施，设门备锁。

j、施工现场技术人员根据本工程施工方案和有关用电规范，结合实际拟出临电安全技术交底措施。

施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。

(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。

（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。

（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。

（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.2、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。

一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.3、布置运输道路（1）尽可能利用原有道路；(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。

4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。

5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

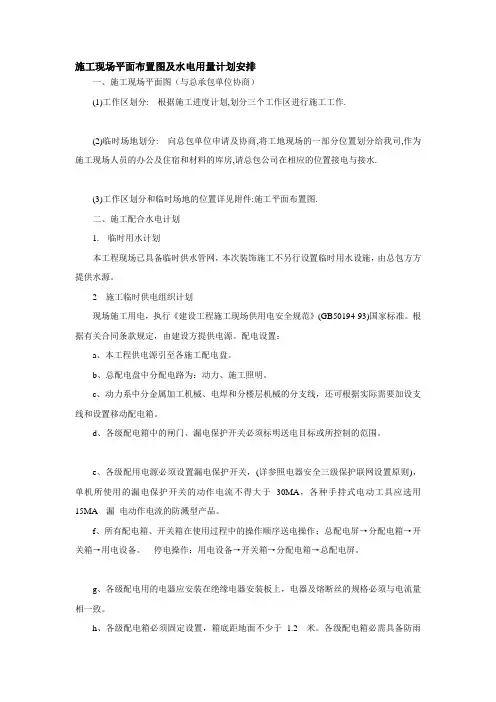

施工现场平面布置图及水电用量计划安排一、施工现场平面图（与总承包单位协商）(1)工作区划分: 根据施工进度计划,划分三个工作区进行施工工作.(2)临时场地划分: 向总包单位申请及协商,将工地现场的一部分位置划分给我司,作为施工现场人员的办公及住宿和材料的库房,请总包公司在相应的位置接电与接水.(3)工作区划分和临时场地的位置详见附件:施工平面布置图.二、施工配合水电计划1. 临时用水计划本工程现场已具备临时供水管网，本次装饰施工不另行设置临时用水设施，由总包方方提供水源。

2 施工临时供电组织计划现场施工用电，执行《建设工程施工现场供用电安全规范》(GB50194-93)国家标准。

根据有关合同条款规定，由建设方提供电源。

配电设置：a、本工程供电源引至各施工配电盘。

b、总配电盘中分配电路为：动力、施工照明。

c、动力系中分金属加工机械、电焊和分楼层机械的分支线，还可根据实际需要加设支线和设置移动配电箱。

d、各级配电箱中的闸门、漏电保护开关必须标明送电目标或所控制的范围。

e、各级配用电源必须设置漏电保护开关，(详参照电器安全三级保护联网设置原则)，单机所使用的漏电保护开关的动作电流不得大于30MA，各种手持式电动工具应选用15MA 漏电动作电流的防溅型产品。

f、所有配电箱、开关箱在使用过程中的操作顺序送电操作；总配电屏→分配电箱→开关箱→用电设备。

停电操作：用电设备→开关箱→分配电箱→总配电屏。

g、各级配电用的电器应安装在绝缘电器安装板上，电器及熔断丝的规格必须与电流量相一致。

h、各级配电箱必须固定设置，箱底距地面不少于 1.2 米。

各级配电箱必需具备防雨措施，设门备锁。

j、施工现场技术人员根据本工程施工方案和有关用电规范，结合实际拟出临电安全技术交底措施。

k、各用电设备的金属外壳必须做好单独接地。

物业安保培训方案为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。

施工现场平面布置图的内容
（4）施工现场必备的安全、消防、保卫和环境保护等设施； （5）相邻的地上、地下既有建（构）筑物及相关环境。
施工现场平面布置依据
1.国家有关法律法规对施工现场管理提出的要求 及地方政策的要求
2.拟建工程的当地原始资料，包括： （1）自然条件调查资料：气象、地形、水文及 工程地质资料。 （2）技术经济调查资料：交通运输、水源、电 源、物资资源、生产和生活基地情况。
铲运机是一种能综合完成挖土、运土、卸土、填筑、整平的机械。
拖式铲运机
自行式铲运机
4)翻斗车
反铲挖掘机
2)装载机 装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设
工程的土石方施工机械，它主要用于铲装土壤、砂石、石灰、煤炭等 散状物料，
双排脚手架——由内外两排立杆和纵、横水平杆构成的 脚手架
大横杆---纵向水平杆,即沿脚手架纵向设置的水平杆 小横杆---横向水平杆,即沿脚手架横向设置的水平杆
图2.4 碗扣式脚手架
碗扣式钢管脚手架的缺点： 1)横杆为几种尺寸的定型杆，立杆上碗扣节点按0.6m间
距设置，使构架尺寸受到限制； 2)U形连接销易丢； 3)价格较贵。
6）井架应立在外脚手架之外，并有一定距离为宜，一般5～6m。
2.4 垂直运输机械位置的确定
3.外用施工电梯 外用施工电梯是一种安装于建筑物外部，施工期间用于运送施工人员 及建筑器材的垂直运输机械。
在确定外用施工电梯的位置时，应考虑便利施工人员上下和物 料集散；由电梯口至各施工处的平均距离应最近；便于安装附
一些的集水坑
地基土为饱和粉细砂土等粘聚力较小的细料，避免采用表面排 水法
基础的表面排水 设施
