2006年第四期压力容器设计审核人员考核闭卷试题

  • 格式：doc
  • 大小：35.50 KB
  • 文档页数：5

2006年第四期压力容器设计审核人员考核闭卷试题 一．填空题（20分） 1. 对于不能以GB150来确定结构尺寸的受压元件,.GB150允许用 有限元法在内的应力分析 ， , 方法设计. 2. GB150规定，钢材许用应力的确定,应同时考虑材料的抗拉强度, , ,和蠕变极限.。 3. 奥氏体不锈钢制压力容器用水进行液压试验时，应严格控制水中的氯离子含量不超过25mg/L 。试验合格后，应立即将水渍 去除干净。 4. 最大允许工作压力是根据容器壳体的 计算所得，且取各受压元件的 。 5. 换热器设计中强度胀中开槽是为了增加管板与换热管之间的 而对管孔的粗糙度要求是为了 。 6. 不锈钢堆焊管板的复层中的过渡层应采用 不锈钢焊条或焊带来堆焊。 7. 卧式管壳式换热器壳程为气液共存或液相中含有固体颗粒时，折流缺口应 布置。 8. 球罐可视为_ 体系，对其进行基本自振周期计算。 9. 球壳的焊缝以及直接与球壳焊接的焊缝，应选用 药皮焊条，开按批号进行 复验。 10. 按GB150规定，超压泄放装置不适用于操作过程中可能产生产生压力剧增，反应速度达到爆轰的压力容器。 11. 铝容器的最高设计压力为 MPa；钛容器的最高设计压力为 MPa。 12. GB150不适用于设计压力低于0.1MPa，真空度低于 0.02MPa的容器。 13. 含碳量不小于 的不锈钢称为低碳不锈钢；含碳量不小于 的不锈钢称为超低碳不锈钢。 14. 外压圆筒按受力方向和失稳时的变形特征，有 和 两种失稳。 15. 因特殊情况不能开设检查孔的容器，应在设计图样上注明 ，并应给出 。 16. 压力容器专用钢板的磷含量不应大于 ，硫含量不应大于 。 17.奥氏体不锈钢的使用温度高于525℃时，钢中含碳量不小于 。 18.设计盛装液化石油的储罐容器，使用法兰连接的第一个法兰密封面，应采用 法兰， 垫片(带 )和 螺栓组合。 19.用于制造压力容器壳体的钛材应在 状态下使用。 20. 计算压力是指在相应 温度下用以确定 的压力。 21. 卧式容器的支座主要有鞍式 和圈式 。 22. 换热管的排列形式主要是正三角形、转角正三角形、正方形、转角正方形 换热管中心距一般不小于 1.25倍换热管的外径。 23. 爆破片的设计爆破压力指爆破片在指定温度下的爆破压力。 24．球壳板周边 范围内应进行超声检测。 25．搅拌容器的轴密封形式有 和 等三种形式。 26．对于盛装液体的容器，应选用全启或微启式安全阀。 27．外压圆筒的计算方法虽然有所不同，但大体上都是以 公式为基础导出的。 28．球罐接管法兰应采用 法兰。 29．计算压力指在相应 相应的设计温度下，用以确定元件厚度的压力。 30．选择压力容器用钢必须考虑容器的使用条件是设计压力、设计温度 、介质特性 、操作特点等。材料的焊接性能，容器的制造工艺及经济合理性 31．法兰螺栓当公称直径>M48时，应采用细牙螺纹。 32．边缘应力具有二个基本特征是局限性 和自限性 。 33．对于低温容器和有应力腐蚀的容器， 和 是降低局部高应力的有效措施。 34．在预紧状态下在单位垫片有效密封面积上的压紧力，称为密封比压，用Y表示。 35．焊接应力是由于焊接造成变形不协调产生的，其主要危害有 、 、 等。 36.塔式容器考虑上下两个方向垂直地震力作用时，其设防烈度为八度区和九度区。

二、选择题（20分） 1．一台外压容器直径φ1200mm，圆筒壳长2000mm，两端为半球形封头，其外压计算长度为 2400 a. 2000mm b.2400mm c.2600mm 2．在圆筒壳体中由轴向温度梯度引起的应力属于b二次应力 a一次弯曲应力 b二次应力 c峰值应力 3．GB150不适用下列容器 a.操作压力为0.05,设计压力为0.1MPa的容器；d. 火焰加热消毒锅 b.石油液化气钢瓶； c. 立式容器； d. 火焰加热消毒锅。 4．基本风压的重现期为d a 20年； b 30年； c 40年； d 50年 5．一压力容器由四个受压元件组成。经计算四个元件的最大允许工作压力分别为Pw1=2.14MPa,Pw2=2.41MPa, Pw3=2.25MPa, Pw4=2.15MPa,请确定该容器的最大允许工作压力Pw =2.41MPa, a. Pw=2.14MPa, b. Pw=2.15MPa, c. Pw=2.25MPa, d. Pw=2.41MPa, 6．热壁加氢反应器不宜采用下列哪些壳体结构 . a. 单层卷焊； b.热套； c.锻焊 d.多层包扎； 7．JB 4708中规定进行焊接接头冲击韧性试验时，应在____ ____制备冲击试样

a. 焊缝区，熔合区，热影响区； b. 焊缝区，热影响区，母材；

c. 焊缝区，热影响区； d. 焊缝区，粗晶区，热影响区； 8．在卧式容器的强度计算中，若考虑了地震力和其它载荷的组合时，壳壁的应力允许不超过许用应力的 倍。 a1.0 b1.1 c1.2 d1.5 9．下列哪些情况，必须选用爆破片装置作为压力容器超压泄放装置？a a.容器内介质为极度或高度危害介质； b.容器内压力增长迅速； c.容器对密封要求很高； d.设计压力高于10MPa的压力容器。 10．压力容器设备主螺栓a 为主要受压元件。a a.M≥36 b.M>36 11. 中压反应容器，易燃或毒性程度为中度危害介质,且PV乘积大于等于0.5 MPa·m3，应划为三类压力容器。 A) 0.1 B) 0.05 C) 0.5 D) 0.45 12. 第三类中压反应容器和储存容器,高压容器和移动式压力容器，其设计总图上签字者应有 。 A) 设计、校对、审核 B) 设计、校核、审核（定） C) 设计、校对、审核（定）、压力容器设计技术负责人 13. 当设计储存容器，壳体的金属温度受大气[wiki]环境[/wiki]气温所影响时，其最低设计温度取历年来年平均最低气温的最低值。 A) 月 B) 年 C) 日 D) 100天 14. 下列哪种设备对接接头可以不进行全部射线或超声检测： 。 A) 第三类压力容器 B) 设计压力大于5.0MPa的压力容器 C)采用气压试验的 D) 设计压力小于0.6MPa的管壳式余热锅炉 15. 在下述厚度中满足强度及使用寿命要求的最小厚度是 。C）设计厚度 A）名义厚度 B）计算厚度 C）设计厚度 16. 用于法兰管板平盖等受压元件的厚度大于 的20R和16MnR钢板应在正火状态下使用。 A) 30mm B) 40mm C) 50mm 17. 设备主螺栓采用35CrMoA材料，应该在何种热处理状态下使用 B) 调质 。 A) 正火 B) 调质 C) 稳定化处理 18. 《钢制压力容器》GB150-1998规定，当圆筒内径Di>1500mm时，开孔最大直径d小于或等于1/3Di，且小于或等于1000 mm。 A) 1/2 B) 1/3 C) 500 D) 1000 E) 520 19. 当换热器设计温度≥300℃时，接管法兰应采用 。 A) 对焊法兰 B) 带颈平焊法兰 C) 板式平焊法兰 20. 换热管拼接时，对接后的换热管应逐根作液压试验，试验压力为设计压力的 。 A) 1.25倍 B) 1.5倍 C) 2倍 21.下列说法正确的是： A）换热器的分程隔板厚度按表选取即可，不必进行强度校核； B） 换热器的分程隔板厚度必须进行强度校核； C）换热器的分程隔板厚度必要时进行强度校核； D）腐蚀较严重时，换热器的分程隔板应考虑双面腐蚀。 22．当钢材的厚度负偏差不大于0.25mm，且不超过名义厚度的 %时，可忽略不计。 A）3 B） 6 C） 10 23．钛制压力容器的对接焊接接头须经 射线或超声检测。 A）>20% B） 100% 24．低温换热器液压试验时的液体温度，应不低于冲击试验温度加 ℃。 A） 15 B） 20 C） 25 25．计算厚度12.75mm，腐蚀裕量为2mm ，钢板厚度负偏差为0.25mm，其设计厚度为 。 A） 14．5mm B） 14．75mm D） 15mm 26．容器内壁温度为150℃，外壁温度为142℃，设计温度应取 ℃。 A） 142 B） 146 C） 150 27．压力容器的接管和管法兰当公称直径时为 主要受压元件。 A） ≥250mm B） <250mm 28．对最大工作压力小于0.1MPa的内压塔器，设计压力取 。 A）最大工作压力+0.18MPa； B） 0.1MPa; C） 0.1+0.18MPa 29．管壳式换热器双管板结构型式适用于 的场合. a 管程设计压力比壳程高 b 管壳程介质严禁混合 C 管壳程温差大 30. GB12337-1998适用于设计压力不大于 的球罐。 a. 30.0MPa b. 10.0Pa c. 4.0MPa d. 1.0MPa 31. 下列哪些焊接接头只能用射线方法进行检测 . a多层包扎容器内筒A类接头； b.多层包扎容器筒节间B类接头； b. 30mm12CrMo制容器A、B类接头； d.10mmOOCr19Ni10制容器A、B类接头 32．铝制焊接容器的焊接可以采用如下那些方法 a. 焊条电弧焊 b. 埋弧自动焊 c. 钨极氩弧焊 d. 熔化极氩弧焊 e. 等离子焊 33．某容器壳体壁厚为40mm，经检查一焊缝处有裂纹，修磨补焊深度为23mm，其进行局部热处理按以下哪个厚度考虑 . a. 40mm b. 23mm

三、判断题 （20分） 1． 设计温度为360℃的压力容器，其壳体用钢板可选用Ｑ235-B.（ ） 2． 某夹套容器，内容器操作条件为真空，夹套内为0.25MPa加热蒸汽，现设定内容器设计压力为—0.4MPa（外压）夹套设计压力为0.3MPa。（ ） 3． 波纹管波的曲率半径增加一倍时,内压引起的经向弯曲应力将降低两倍左右,但对周向应

合集下载

压力容器设计人员考核试题集及答案

压力容器设计人员考核试题集及答案

压力容器设计人员考核试题集及答案1.判断题1.1 锅炉、压力容器是生产和生活中广泛使用的，有爆炸危险的承压设备。

（√）1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。

（×）1.3 《<锅炉压力容器安全监察暂行条例>实施细则》中规定：医用氧舱不作为固定式压力容器管理。

（×）1.4 《压力容器安全技术监察规程》中规定：承受内压的压力容器，其最高工作压力是指在正常使用过程中，顶部可能出现的最高压力。

（√）1.5 《压力容器安全技术监察规程》中规定：承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中，可能出现的最高压力差值；对夹套容器是指夹套顶部可能出现的最高压力差值。

（√）1.6 《压力容器安全技术监察规程》中规定：容积是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并圆整，且不扣除内件体积的容积。

（√）1.7 《压力容器安全技术监察规程》中规定：多腔压力容器（如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等）按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。

（√）1.8 《压力容器安全技术监察规程》中规定：多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。

（√）1.9 《压力容器安全技术监察规程》中规定：多腔压力容器的各腔类别不同时，应按类别最高的腔提出设计、制造技术要求。

（×）1.10 《压力容器安全技术监察规程》中规定：对多腔压力容器的匠某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。

（）1.11 《压力容器安全技术监察规程》中规定：容器内主要介质为最高工作温度于标准沸点的液体时，如气相空间（非瞬时）大于等于0.025m3，且最高工作压力大于等于0.1Mpa 时，也属于《压力容器安全技术监察规程》的适用范围。

（√）1.12 《压力容器安全技术监察规程》中规定：容积小于0.025m3的高压容器属于《压力容器安全技术监察规程》的监察范围。

压力容器设计人员综合考试题

压力容器设计人员综合考试题

2021/7/15 压力容器设计人员综合考试题(闭卷) 姓名：得分一、填空〔此题共25 分，每题0.5 分〕1 、构造具有抵抗外力作用的能力，外力除去后，能恢复其原有形状和尺寸的这种性质称为弹性。

点评：这是材料力学的根本定义，压力容器的受压元件根本上应该具有这个性质。

2 、压力容器失效常以三种形式表现出来：①强度；②刚度；③稳定性。

点评：该失效形式是压力容器标准所要控制的几种失效形式。

3 、当载荷作用时，在截面突变的附近某些局部小范围内，应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。

点评：这是弹性力学的根本概念。

常见于压力容器的受压元件。

4 、有限元法单元根本方程｛F｝e = [K]｛δ｝e 所表示的是单元节点力与单元节点位移之间的关系。

点评：这是一道拉开分数档次的题，考察所掌握的根底理论深度。

该题是有限元数值分析中最根本概念。

5 、厚度16mm 的Q235—C 钢板，其屈服强度ReL 的下限值为235MPa 。

点评：该题主要是考察对压力容器常用材料钢号含义的掌握，并不是考察对具体数字的记忆。

6 、在正常应力水平的情况下，Q245R 钢板的使用温度下限为-20℃。

点评：该题出自GB150.2，表4，考察设计人员对材料温度使用范围的掌握。

7 、Q345R 在热轧状态下的金相组织为铁素体加珠光体。

点评：考察设计人员的综合知识，提示大家应该掌握常用材料的金相组织的知识深度。

8 、用于壳体的厚度大于36 mm 的Q245R 钢板，应在正火状态下使用。

点评：该题出自GB150，4.1.4 条款，考察对常用压力容器材料订货技术条件掌握的熟练程度。

9 、GB16749 规定，对于奥氏体不锈钢材料波纹管，当组合应力_ σR≤2σSt _时，可不考虑疲劳问题。

点评：考察波纹管的根底知识的掌握，同时这里包含一个构造安定性的力学概念10、波纹管的性能试验包括刚度试验、稳定性试验、疲劳试验。

压力容器设计闭卷试题1-1

压力容器设计闭卷试题1-1

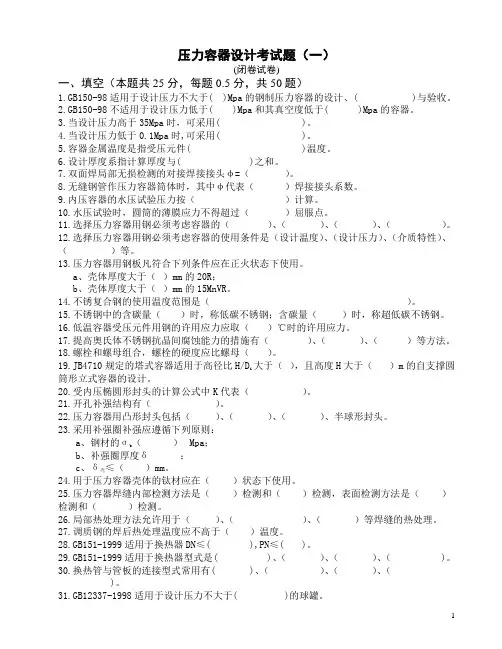

压力容器设计考试题（一）(闭卷试卷)一、填空（本题共25分，每题0.5分，共50题）1.GB150-98适用于设计压力不大于( )Mpa的钢制压力容器的设计、( )与验收。

2.GB150-98不适用于设计压力低于( )Mpa和其真空度低于( )Mpa的容器。

3.当设计压力高于35Mpa时，可采用( )。

4.当设计压力低于0.1Mpa时,可采用( )。

5.容器金属温度是指受压元件( )温度。

6.设计厚度系指计算厚度与( )之和。

7.双面焊局部无损检测的对接焊接接头φ=（）。

8.无缝钢管作压力容器筒体时，其中φ代表（）焊接接头系数。

9.内压容器的水压试验压力按（）计算。

10.水压试验时，圆筒的薄膜应力不得超过（）屈服点。

11.选择压力容器用钢必须考虑容器的（）、（）、（）、（）。

12.选择压力容器用钢必须考虑容器的使用条件是（设计温度）、（设计压力）、（介质特性）、（）等。

13.压力容器用钢板凡符合下列条件应在正火状态下使用。

a、壳体厚度大于（）mm的20R；b、壳体厚度大于（）mm的15MnVR。

14.不锈复合钢的使用温度范围是（）。

15.不锈钢中的含碳量（）时，称低碳不锈钢；含碳量（）时，称超低碳不锈钢。

16.低温容器受压元件用钢的许用应力应取（）℃时的许用应力。

17.提高奥氏体不锈钢抗晶间腐蚀能力的措施有（）、（）、（）等方法。

18.螺栓和螺母组合，螺栓的硬度应比螺母（）。

19.JB4710规定的塔式容器适用于高径比H/D i大于（），且高度H大于（）m的自支撑圆筒形立式容器的设计。

20.受内压椭圆形封头的计算公式中K代表（）。

21.开孔补强结构有（）。

22.压力容器用凸形封头包括（）、（）、（）、半球形封头。

23.采用补强圈补强应遵循下列原则：a、钢材的σb（）Mpa；b、补强圈厚度δ；c、δ壳≤（）mm。

24.用于压力容器壳体的钛材应在（）状态下使用。

25.压力容器焊缝内部检测方法是（）检测和（）检测，表面检测方法是（）检测和（）检测。

压力容器审核员考试题

压力容器审核员考试题

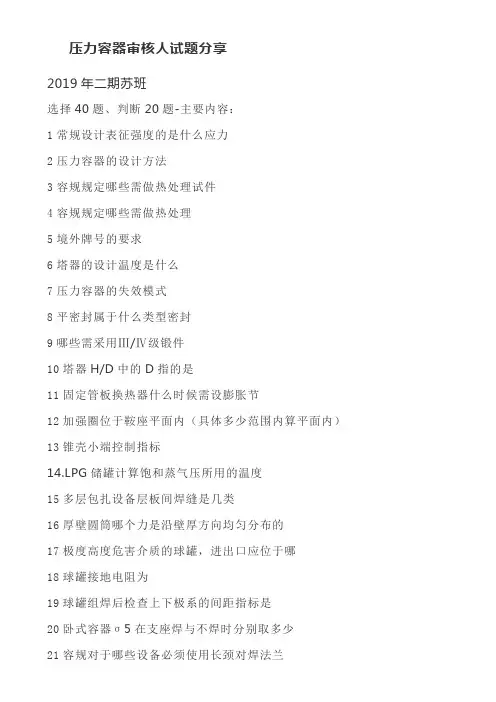

压力容器审核人试题分享2019年二期苏班选择40题、判断20题-主要内容：1常规设计表征强度的是什么应力2压力容器的设计方法3容规规定哪些需做热处理试件4容规规定哪些需做热处理5境外牌号的要求6塔器的设计温度是什么7压力容器的失效模式8平密封属于什么类型密封9哪些需采用Ⅲ/Ⅳ级锻件10塔器H/D中的D指的是11固定管板换热器什么时候需设膨胀节12加强圈位于鞍座平面内（具体多少范围内算平面内）13锥壳小端控制指标14.LPG储罐计算饱和蒸气压所用的温度15多层包扎设备层板间焊缝是几类16厚壁圆筒哪个力是沿壁厚方向均匀分布的17极度高度危害介质的球罐，进出口应位于哪18球罐接地电阻为19球罐组焊后检查上下极系的间距指标是20卧式容器σ5在支座焊与不焊时分别取多少21容规对于哪些设备必须使用长颈对焊法兰22异种钢焊接影响耐蚀性能的因素是23风作用在塔上会产生哪些力24标准椭圆封头K形状系数的含义25容规规定哪些必须采用全焊透结构26高压设备采用安放接管的好处27热壁加氢反应器不宜采用哪些结构28球罐热处理的条件29不等直径不等壁厚塔的自振周期公式30.GB150需做焊接试件的条件31塔的抗震计算采用什么理论32容规规定需做焊接工艺评定的条件33水压试验压力中的压力是指34塔和GB150对直线度要求分别是35有保温时塔计算外径怎么取36卧式容器地脚螺栓拉应力校核时，螺栓间距是哪个37卧式容器τ应力的位置38塔裙座与筒体对接接头应力校核公式39容规规定有隔热衬里设备需采取哪些措施40封头拼接焊缝无损检测要求41卧式容器Ra/2的作用42气液组合试验的系数取多少43氢脆44凸形封头外压计算时主要计算的哪部分45塔的自振周期是什么计算模型简答题：30分1硫、磷对钢材有哪些不利影响？2固定管板换热器有哪些优缺点3延迟裂纹是什么？防止需采取哪些措施4对于等直径等壁厚和不等直径不等壁厚塔器分别采用了哪些计算模型5多次包扎容器用Q345R钢板是否一定要正火状态供货6外压计算中A、B值的物理意义综合题：30分1.TSG 21-2016对抗拉强度大于540的低合金钢容器在设计制造方面有哪些要求？2.推导GB150内压薄壁圆筒的中径公式。
