电路的基本概念和基本定律一、单项选择题1、在图示电路中，U S ，I S 均为正值，其工作状态是 ( b )。
(a) 电压源发出功率 (b) 电流源发出功率 (c) 电压源和电流源都不发出功率U I S图1R 1图22、已知图示电路中的U S =2V ， I S = 2A 。
电阻R 1和R 2 消耗的功率由( c )供 给 。
(a) 电压源 (b) 电流源 (c) 电压源和电流源3、图示电路中，已知I SC ＝10A ，则电阻R 消耗的电功率P 为 ( c )。
(a) 600 W(b) 300 W (c) 240 WU 60 V60 VS2图3U+图44、图示电阻元件R 消耗电功率10W ，则电压U 为( a )。
(a) -5 V(b) 5 V(c) 20 V5、电路如图所示, 若R 、U S 、I S 均大于零，则电路的功率情况为 b (a) 电阻吸收功率, 电压源与电流源供出功率 (b) 电阻与电流源吸收功率, 电压源供出功率(c) 电阻与电压源吸收功率, 电流源供出功率 (d) 电阻吸收功率，供出功率无法确定U I S图5U+图66、图示元件供出电功率10W ，则电压U 为 ( a )。
(a) －5 V (b) 5 V (c) 20 V7、在图示电路中，U 、I 的关系式正确的是( c )。
(a) U = U S + R 0 I (b) U = U S －R L I (c) U = U S －R 0 IR IL8、在图示电路中，U 、I 的关系式正确的是 ( b )。
(a ) U = (I S + I )R 0 (b) U = (I S －I )R 0 (c) U = (I - I S )R 0R L9、在图示电路中，电压U AB 在开关S 闭合后应比开关S 断开时( c )。
(a) 增大(b) 不变 (c) 减少R图9A图1010、在图示电路中，当开关S 断开时A 点的电位V A ( b )。
《电工技术基础》复习题（1）一、填空题：1．所有电路从本质上来说都是由三部分组成： 、负载和中间环节。
2．电感元件的电压与电流关系表达式为 。
3．电容元件的电压与电流关系表达式为 。
4. 在国际单位制（SI ）中，电流的单位是 ；电压的单位是 ；电位的单位是 ；电功率的单位是 。
5．一个电源电压US=10V ，内阻r=1Ω，外电阻R=9Ω。
则该电路的总功率为 。
6．当元件的电压U 、电流I 为非关联参考方向时，功率P ＝ 。
7．如图所示，电流I=－0.5A,则流过电阻R 的电流的实际方向为 。
二、判断题：1、我们规定自负极通过电源内部指向正极的方向为电源电动势的方向。
（ ）2、几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。
（ ）3、负载获得最大功率的条件是电源的内阻很小，可忽略不计。
（ ）4、电源电动势的大小由电源本身的性质所决定，与外电路无关。
（ ）5、用电压表测的电路端电压为零，说明外电路断路。
（ ）6、110V 60W 的灯泡在220V 的电源上能正常工作。
（ ）7、在电阻分流电路中，电阻值越大，通过它的电流也就越大。
（ ） 8、当某电阻两端的电压为10V 时，它的阻值为10Ω；而当它两端的电压升至20V ，则它的阻值也将升至20Ω。
（ ） 9、电路的路端电压与外电路电阻的关系是：随着外电路的电阻值的增加而增大。
（ ）10、电荷的基本单位是库仑。
（ ）三、选择题：1. 某空调的额定功率为3KW ，则该空调的耗电量为每小时（ ）度电。
A 、3000 B 、30 C 、3 D 、182. 如图所示的电路其开口处电压Uab=（ ）。
A 、USB 、US －URC、US＋URD、－US3.某电路有6条支路，3个节点，则该电路可以列出（）个独立的KVL方程。
A、3B、4C、5D、64.用万用表测量电路中的交流电压时，万用表的拨档开关应旋向：（）A．直流电压档 B. 直流电流档 C. 交流电压档 D. 直流电阻档5.使用MF47型万用表时，为减小测量误差，应按照其规定的使用条件（）使用。
电工技术基础模拟习题与答案一、单选题（共30题，每题1分，共30分）1.已知RLC并联电路的电阻电流IR=4A,端电流I=5A.电容电流IC=2A,则电感电流IL为( )。
A、5AB、-1AC、5A或-1AD、1A或-5A正确答案：C2.电压源uS=4cosωt（V）与电阻RS=2Ω串联组成一个二端网络，该网络所提供的最大输出功率为( )。
A、4WB、2WC、1WD、8W正确答案：C3.要使电流表的量程扩大3倍，所并联的分流电阻应为内阻的( )倍。
A、（n-1）B、（n-1）C、1/（n-1）D、1/（n+1）正确答案：C4.正弦量中反映随时间变化快慢程度的量是( )。
A、频率B、最大值C、有效值D、初相角正确答案：A5.并联电阻的作用是( )。
A、分频B、分流C、分压D、增大电阻正确答案：B6.标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，电路允许加的最大电流为( )。
A、0.2AB、0.5AC、1AD、1.5A正确答案：A7.一个电热器接在10V的直流电源上，产生的功率为P。
把它改接在正弦交流电源上，使其产生的功率为P/2,则正弦交流电源电压的最大值为( )。
A、7.07VB、15VC、10VD、5V正确答案：C8.三相对称星形负载阻抗Z=(8+j6)Ω，电源线电压的，则三相有功功率P为( )。
A、18.3kWB、11.6kWC、3.87kWD、12.7kW正确答案：B9.若，A,A,则的有效值为( )。
A、5AB、-5AC、8AD、-8A正确答案：A10.以支路电流为未知量，应用KCL定律和KVL定律求解电路的方法称为( )。
A、节点电压法B、支路电流法C、网孔法D、回路电流法正确答案：B11.对于一个具有n个节点、b条支路的电路,列写网孔电流方程,需要列写( )。
A、(n+1)个KCL方程B、(b-n-1)个KVL方程C、(n-1)个KVL方程D、(b-n+1)个KVL方程正确答案：D12.若空心变压器副边的回路阻抗为感性阻抗，则其在原边的输入阻抗的性质为( )。

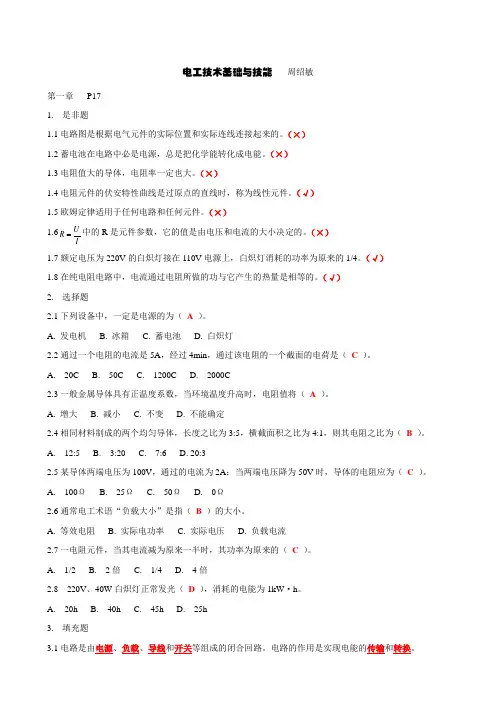

电工技术基础与技能 周绍敏第一章 P171. 是非题1.1电路图是根据电气元件的实际位置和实际连线连接起来的。
（×）1.2蓄电池在电路中必是电源，总是把化学能转化成电能。
（×）1.3电阻值大的导体，电阻率一定也大。
（×）1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。
（√）1.5欧姆定律适用于任何电路和任何元件。
（×） 1.6IU R 中的R 是元件参数，它的值是由电压和电流的大小决定的。
（×）1.7额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。
（√）1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。
（√）2. 选择题2.1下列设备中，一定是电源的为（ A ）。
A. 发电机B. 冰箱C. 蓄电池D. 白炽灯2.2通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷是（ C ）。
A. 20CB. 50CC. 1200CD. 2000C2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。
A. 增大B. 减小C. 不变D. 不能确定2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。
A. 12:5B. 3:20C. 7:6D. 20:32.5某导体两端电压为100V ，通过的电流为2A ；当两端电压降为50V 时，导体的电阻应为（ C ）。
A. 100ΩB. 25ΩC. 50ΩD. 0Ω2.6通常电工术语“负载大小”是指（ B ）的大小。
A. 等效电阻B. 实际电功率C. 实际电压D. 负载电流2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。
A. 1/2B. 2倍C. 1/4D. 4倍2.8 220V 、40W 白炽灯正常发光（ D ），消耗的电能为1kW ·h 。
A. 20hB. 40hC. 45hD. 25h3. 填充题3.1电路是由电源、负载、导线和开关等组成的闭合回路。
