设计题目： 杠杆工艺过程设计及钻铰Φ10孔夹具设计

设 计 者：

所在班级：

指导教师：

提交日期：

安徽农业大学工学院 目录

机制工艺课程设计任务书……………………………………………… 3页

第1章 零件分析…………………………………………………………4页

1.1 零件的作用……………………………………………………4页

1.2 零件的工艺分析………………………………………………4页

1.3 确定零件的生产类型…………………………………………5页

第2章 确定毛坯、绘制毛坯简图………………………………………6页

2.1 选择毛坯………………………………………………………6页

2.2 确定毛坯的尺寸公差和机械加工余量………………………6页

2.3 绘制拨叉锻造毛坯简图…………………………………………7页第3章 工艺规程设计……………………………………………………8页

3.1 定位基准的选择………………………………………………8页

3.2 拟订工艺路线…………………………………………………8页

3.3 加工设备及工艺装备的选用……………………………………11页

3.4 加工余量、工序尺寸和公差的确定…………………………12页

3.5 切削用量的计算………………………………………………14页

3.6 时间定额的计算………………………………………………16页

第4章 专用钻床夹具设计………………………………………………20页

4.1 夹具设计任务…………………………………………………20页

4.2 拟定钻床夹具结构方案与绘制夹具草图……………………20页

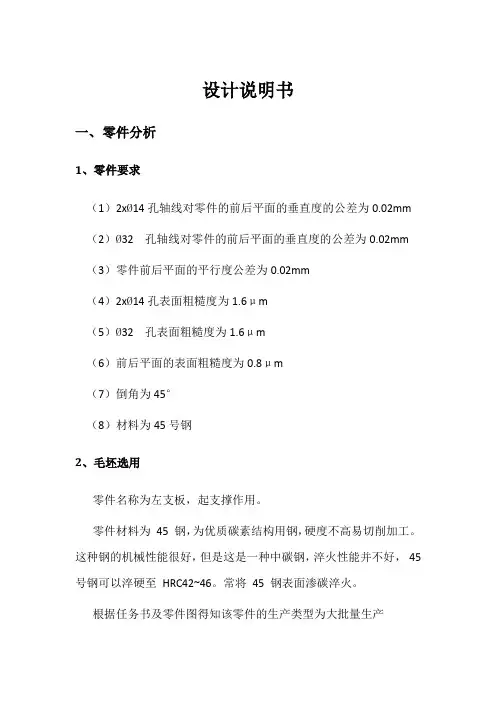

设计说明书

一、 零件分析

1、零件要求

（1）2xØ14孔轴线对零件的前后平面的垂直度的公差为0.02mm

（2）Ø32 孔轴线对零件的前后平面的垂直度的公差为0.02mm

（3）零件前后平面的平行度公差为0.02mm

（4）2xØ14孔表面粗糙度为1.6μm

（5）Ø32 孔表面粗糙度为1.6μm

（6）前后平面的表面粗糙度为0.8μm

（7）倒角为45°

（8）材料为45号钢

2、毛坯选用

零件名称为左支板，起支撑作用。

零件材料为45 钢，为优质碳素结构用钢，硬度不高易切削加工。这种钢的机械性能很好，但是这是一种中碳钢，淬火性能并不好，45

号钢可以淬硬至HRC42~46。常将45 钢表面渗碳淬火。

根据任务书及零件图得知该零件的生产类型为大批量生产 锻件的毛坯精度和加工余量是根据生产批量而定的：在大批量生产时，通常采用模锻。模锻生产率高、锻件精度高、表面质量好、加工余量小、可锻制较复杂的锻件，但成本较高，适用于成批大量生产中小型锻件。所以最终选用锻件。

二、 确定毛坯余量，绘制毛坯简图

1、零件公差等级的确定

国标中规定钢质模锻件的公差分为两级，即普通级和精密级。

精密级公差适用于有较高技术要求，但需要采取附加制造工艺才能达到的锻件，一般不宜适用。精密级公差可用于某一段的全部尺寸，也可用于局部尺寸。

平锻件只采用普通级

2、零件余量等级确定

机械加工余量只采用一级。估算锻件重量为0.5kg，查机械制造工艺手册，

锻件加工余量

加工表面 零件表面粗糙度Ra

(μm） 单边余量(mm） 毛坯尺寸（mm）

Ф28 6.3 2.0 Ф24

左支板上下表面75.5×0.8 长（1.5—2.0）宽（1.5—78.5×75 72 2.0）

左支板左表面72×12 6.3 长（1.5—2.0）宽（1.5—2.0） 75×16

左支板右表面52×12 6.3 长（1.5—2.0）宽（1.5—2.0） 55×16
