机长博客(连载七)——印报机墨控故障的解决

  • 格式：pdf
  • 大小：155.21 KB
  • 文档页数：2

印刷平台　编者按：２００ｇ－￣，本－．ｆｑ编辑在百度空间发现了一个印刷机长的博客，并将其“搬”到《印刷技术》杂志中，　推出“机长博客”连载，受到了广大读者的欢迎和好评。为此，在新的一年里，让我们继续关注“机长博　客”，与大家共同分享工作收获。　

印报机墨控故障的解决　

前段时间在同中国日报社印务中心一位印刷同仁　聊天时听说他们的ＳＯＬＮＡ　Ｄ３９０印报机墨键控制出现故　障．也就是按下控制面板上墨键开关时印刷机没有反　应　联机状态下印刷单元没有自动打开墨键　其实不　只是ＳＯＬＮＡ机型．其他～些品牌的轮转印刷机也遇到　过类似的情况。　我，ｆｆ］Ｆｎ道传统印刷机的墨键（￣ＢＳＯＬＮＡ　Ｄ３００）是靠　操作者手动调节顶杆来改变墨斗辊与刀片的间隙　从而　改变局部出墨量大小来控制墨量。这种方式结构简单．　但不能精确控制墨斗出墨量大小．而且由于印刷过程中　往往需要频繁调节墨量，这就需要操作者不断在各印刷　单元和控制台问来回跑动，增加了工人的劳动强度．操　作起来也比较慢。为了适应现代印刷机高速、多色和高　自动化的发展趋势，现代印刷机都配备了一套全新的墨　键系统　所有印刷色组都与印刷机中央控制台相连，构　成了一个闭环系统，不需要操作者亲自到各个色组去调　节．只要在控制台上操作局部墨量触摸屏或是琴键式开　关　就能控制印刷单元的相应墨键电机动作至指定位置　打开或关闭刀片．调节刀片与墨斗辊之间的间隙就能迅　速　精确地控制出墨量。　ＳＯＬＮＡ　Ｄ３８０、Ｄ３９０及Ｄ４００、Ｄ４８０墨键调节都是采　４８　２０１０／４　用这种中央控制台远程控制方法。据我了解　这种墨键　打不开的情况或类似情况在好几家报社印务中心都出现　过。如厦门日报社印务中心的ｓＯＬＮＡ　Ｄ４００、中国日报　社的ＳＯＬＮＡ　Ｄ３９０以及我们泉，ｉｔ、Ｊ晚报社印务中心的￥ＯＬＮＡ　Ｄ３８０都有出现过。ＳＯＬＮＡ　Ｄ３８０同Ｄ３ｇ０机型类似，大小　也差不多，而我们的Ｄ４８０同Ｄ４００机型差不多。出现故障　的机型都是使用ＳＯＬＮＡ中央控制台ＰＰＣ控制系统（ＳＯｆｎａ　Ｐｒｉｎｔｉｎｇ　Ｐｒｏｃｅｓｓ　ａｎｄ　Ｃｏｎｔｒｏｌ　Ｓｙｓｔｅｍ）和操作员控制台（Ｓｏｌｎａ　ＤＰＣ］ＩＩ　Ｏｐｅｒａｔｏｒ　Ｃｏｎｓｏｌｅ）。操作员控制台上有一个墨斗开　关键控制所有印刷塔墨斗各个墨键的步进电机动作　以　控制出墨量大小。我们印务中，０，ＳＯＬＮＡ　Ｄ３８０出现的问题　是在所有的印刷单元联机后．按下墨斗开关键打开墨键　并启动印刷程序开始印刷时．发现印刷单元墨斗电机没　有反应　不能自动打开　或是印刷结束后，关闭墨键时　墨斗各个墨键步进电机没有动作．墨斗刀片没有归零，　仍然处于印刷时的状态。正常情况下是墨斗开关键打开　后，就可以听到墨斗电机运行的声音　按照预置墨色打　开墨斗刀片至相应位置，以顺利供墨。在关闭之后所有　墨斗刀片应该归零．以防止墨斗辊中油墨漏出。　出现问题后，有时是所有墨斗都没有任何反应．　有时是某一个或某几个单元墨斗没有反应　我公司　科印专题精彩汇集科印网　ｗｗ．ｋｅｙｉｎ．ｃｎ　

印刷技术・出版及商业印刷　Ｄ３８０出现问题较多的是处于同一个半塔的４个单元所　有４个墨斗都没反应　有时处于联机状态下的所有印刷　单元都没有反应。在最开始遇到这种情况时我们只有　停机，ｊ．６－有问题的印刷塔由联动改为单动再联机，有　时就能听到墨键电机动作时的声音　说明墨键已经打　开了。有时需要重复几次　单动一联机　操作才能打　开。严重时甚至要通过关掉印刷机电源再重新打开，　才能临时解决。后来通过查图纸发现印刷单元电柜中　有一个键是用于控制墨斗步进电机ＰＬＣ电源开关的，在　墨键打不开时可将该键重新开关一下。其实也就是给　墨键电机单独断电而不至于将整个印刷塔断电。　但采用这种方法处理也存在问题　如果是单个墨键　没有打开，就不能尽早发现问题　而是要在开机后才能知　道有墨键没有打开　需要再停机来复位墨斗步进电机ＰＬＣ　电源．这样会造成一定浪费　也影响报纸印刷的时效　怎　样才能尽早知道墨键故障而在开机前就加以解决呢７　我们的方法是在联机前打开墨键．由于系统默认　的是各印刷单元在单动状态下所有墨斗键都应关闭，　联动时则交给中央控制台控制，这样在联机前打开墨　键，每次装完版联机准备印刷的时候就会听到墨斗电　机动作时的声音，如果没能听到声音就说明该单元墨　斗电机故障，就可以进行墨斗步进电机ＰＬＣ电源的复位　操作　再进行联机。这样就可以确保所有的墨键都能　够正常打开了。这样做也只是能够较早发现墨键是否　打开并及时解决。我们印务中，Ｃ，Ｄ３８０采用这种方法之　后就没有再发生墨键打不开现象。　问题解决了　但为什么操作上一点小小的差别会　有如此大的影响呢７这个问题的根源又在哪里７是机　械硬件有故障还是控制软件有问题或是其他原因呢７　我｛／］Ｄ３８０的机长分析认为，每天上班装完版将４个印　刷塔联机起来后，再打开操作控制台上的墨斗键开关　或印刷完毕后直接关闭墨斗键开关。由于印刷塔到中　央控制台的信息传输是以半塔为单位的，也就是说在　同一时间有８个半塔的信息要和控制台主电脑相联接，　且每个半塔有４个印刷色组　这样一共就有３２个印刷色　组信息在同一时间要和控制台主电脑相联接。其传输　过程为主电脑到每个塔的ＰＬＣ，再由ＰＬｃ将信息传输给　每个色组的步进电机。信息传输过程中任何一个环节　不畅都可能导致墨斗的墨键电机打开或关闭时出现故　出版及商业印刷・印刷技术　蝇国　沿＿　￣Ｐ　Ｊ＠Ｊ平台　障。而我们采用的先打开墨键开关再将每个印刷半塔　分别联机就不存在主电脑要同时处理传输太多信息的　情况。所以不容易出现问题。这样也就解释了以前在　某个半塔出现墨键没有打开，可以通过将该半塔单动　后再重新联机墨键就可以打开的问题了。　说到墨键控制　也很想谈一谈刮墨刀片及墨斗的使　用与维护方面的问题。通过墨键来精确控制墨量，刮墨　刀片和墨斗辊的保养就显得尤其重要　在调节刮墨刀片　与墨斗辊间隙前应先检查所有刀片是否平行：合上墨斗　时．要检查墨斗两端胶条是否松动　厚薄是否一致．并　且在锁紧前应在胶条上加上少量黄油，锁的时候不能锁　得太死，以减小对墨斗辊的磨损；锁好后在墨斗中放入　少量的油墨，并让墨斗辊转动观察　墨斗两端不能有油　墨溢出。然后对单个墨键进行微调，让墨斗辊上有薄薄　一层墨，并且从每一个刮墨刀片放出来的墨应均匀，墨　层厚度大体一致。墨层太厚容易漏墨　在印刷时遇到图　文小或没有图文的时候也容易出现墨关不住的情况。墨　层太薄或是关得太死则容易加速刮墨刀片和墨斗辊的磨　损。平时生产中墨斗中难免有时会掉进砂粒、纸屑，油　墨本身也会带来一些粗糙颗粒　如果刮墨刀片与墨斗辊　间隙过小，这些砂粒没有从墨斗中传出去而是卡在刮墨　刀片与墨斗辊之间，随着墨斗辊的转动很快就能将墨斗　辊磨起一条条伤痕，而且刮墨刀片也容易磨坏。除墨层　调节外，平时工作中的一些小细节也很重要，特别是每　个班次印刷任务结束关闭墨键开关后，刮墨刀片与墨斗　辊间隙变得最小．此时应该及时让墨斗辊停止转动，以　防止墨斗里面的砂粒造成墨斗辊损坏，并且应定期彻底　清洁墨斗．在印刷过程中应勤搅墨，让油墨流动顺畅，　让脏物砂粒及时传出墨斗。　在生产过程中，我们经常遇到墨斗中积水的现　象　特别是墨斗辊的两端．有时水附着在墨斗辊上，　墨斗辊表面光光的没有办法上墨，墨斗中也可以看到　水滴在滚动。这种积水的情况，有时是因为外来的　水　如润版液滴漏到墨斗中了，更多时候其实是因为　传墨网纹辊与墨斗辊间的压力太大所致　只需要适当　减小其压力就可以了。　在此，感谢泉州晚报印务中，Ｃ，Ｄ３８０机长王金学先　生为本文提供技术支持！　本栏目编辑：郑爱玲Ｅｍ￣ｉｌ：ｚｈｅｎｇ￣ｉｌｉｎｇ＠ｋｅｙｉｎ．ｃｌｌ　印　一２０１０／４　

４９

合集下载

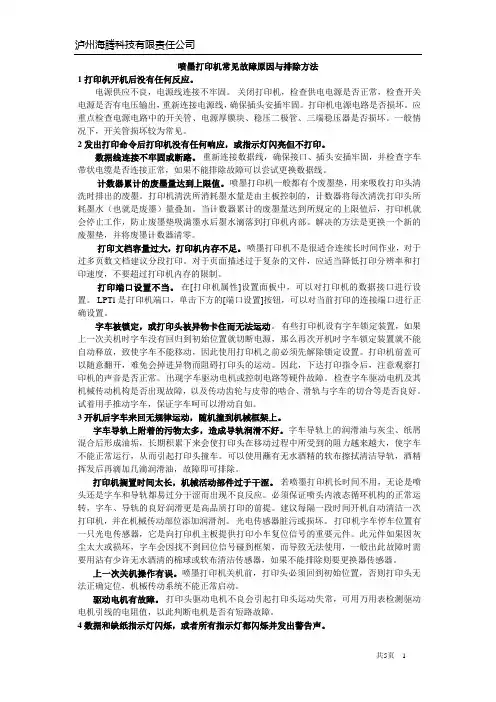

喷墨打印机常见故障原因与排除方法

喷墨打印机常见故障原因与排除方法

泸州海腾科技有限责任公司

共5页 1 喷墨打印机常见故障原因与排除方法

1打印机开机后没有任何反应。

电源供应不良，电源线连接不牢固。 关闭打印机，检查供电电源是否正常，检查开关电源是否有电压输出，重新连接电源线，确保插头安插牢固。 打印机电源电路是否损坏。 应重点检查电源电路中的开关管、电源厚膜块、稳压二极管、三端稳压器是否损坏。一般情况下，开关管损坏较为常见。

2发出打印命令后打印机没有任何响应，或指示灯闪亮但不打印。

数据线连接不牢固或断路。 重新连接数据线，确保接口、插头安插牢固，并检查字车带状电缆是否连接正常，如果不能排除故障可以尝试更换数据线。

计数器累计的废墨量达到上限值。 喷墨打印机一般都有个废墨垫，用来吸收打印头清洗时排出的废墨。打印机清洗所消耗墨水量是由主板控制的，计数器将每次清洗打印头所耗墨水（也就是废墨）量叠加。当计数器累计的废墨量达到所规定的上限值后，打印机就会停止工作，防止废墨垫吸满墨水后墨水滴落到打印机内部。解决的方法是更换一个新的废墨垫，并将废墨计数器清零。

打印文档容量过大，打印机内存不足。 喷墨打印机不是很适合连续长时间作业，对于过多页数文档建议分段打印。对于页面描述过于复杂的文件，应适当降低打印分辨率和打印速度，不要超过打印机内存的限制。

打印端口设置不当。 在[打印机属性]设置面板中，可以对打印机的数据接口进行设置。 LPTl是打印机端口，单击下方的[端口设置]按钮，可以对当前打印的连接端口进行正确设置。

字车被锁定，或打印头被异物卡住而无法运动。 有些打印机设有字车锁定装置，如果上一次关机时字车没有回归到初始位置就切断电源，那么再次开机时字车锁定装置就不能自动释放，致使字车不能移动，因此使用打印机之前必须先解除锁定设置。打印机前盖可以随意翻开，难免会掉进异物而阻碍打印头的运动。因此，下达打印指令后，注意观察打印机的声音是否正常。 出现字车驱动电机或控制电路等硬件故障。 检查字车驱动电机及其机械传动机构是否出现故障，以及传动齿轮与皮带的啮合、滑轨与字车的切合等是否良好。试着用手推动字车，保证字车呵可以滑动自如。

最新模块十一：喷墨式打印机故障分析及排除

最新模块十一：喷墨式打印机故障分析及排除

喷墨式打印机常见故障分析及排除

故障现象 主要原因 解决办法

喷头堵塞 外部灰尘吸附，造成喷墨头的干堵 清洗喷头（其清洗程序是将打印机离线（“ON

LINE”灯灭），按“SHIFT”按钮之后再按“CLEANING”键进行清洗，上述操作可重复几次）。如若还不行，可用强清洗的方法（先安装好打印纸，按下“SHIFT”键后键入“CLEANING”键，同时按“FONT”和“PITCH”键，最后放开“CLEANING”键），强清洗还不行，可更换喷墨头

蜂鸣，“ON

LINE”灯灭，相应的“ERROR”或“INK/PAPER”指示灯亮 缺纸或卡纸 更换新纸或排除卡纸

缺墨盒或墨水 正确的换上墨盒 打印时字车随机撞到机械框架上 通常是因为字车导轴上的灰尘太多造成导轴润滑不好，引起字车在移动的过程中随机受阻而造成的 用棉花擦拭导轴上的灰尘并给导轴上润滑油后，即可正常打印

打印时墨迹稀少，字迹无法辨认 多数是由于打印机长期未用，造成墨水输送系统障碍或打印堵塞 执行打印头的清洗操作

彩色不能打印 彩色打印头不正常或彩色墨盒无墨 分别排除

打印机控制板的没有产生实现喷嘴喷射墨水的驱动脉冲信号 参考具体说明书或求助专业维修人员

彩色打印正常，黑色无法打印 黑色打印头不正常或黑色墨盒无墨 分别排除

如打印头底部的海绵无黑色墨迹，则原因可能在于墨水输送通道 将针管与墨水输送管连接处的六角螺帽拧紧，并执行充墨操作，或者求助打印机专业维修人员

打印纸上重复出现污迹 墨水盒或输墨管漏墨 更换或维修之 喷嘴性能不良，导致喷出的墨水与剩余墨水不能很好的断开而处于平衡状态，而出现漏墨 更换喷嘴

打印任务较多时，不能打印 打印任务较多时，连续点击按钮，造成打印机任务栏里重复任务太多，机器无法处理，形成假死状态 右击打印机任务栏，取消重复任务，假如无法取消，可试着将打印机电源关掉再删除。

打印字体不正常，出现空白页或打出乱码 打印机程序出错 在控制面板的打印机选项里删除打印机，然后重新安装驱动

喷墨打印机连续供墨系统故障排除几种方法

喷墨打印机连续供墨系统故障排除几种方法

喷墨打印机连续供墨系统故障排除几种方法

连续供墨系统故障排除几种方法

以下是对我们遇到的供墨系统常见故障的分类与总结，不一定权威，只是希望对各位

有所参考、有所帮助。

一、墨盒中产生气泡 二、管路堵塞 三、墨盒芯片损坏 四、自流现象

五、墨盒漏气 六、打印机闲置时间过长 七、安装故障 八、润滑故障

九、彩色故障 十、墨水故障 十一、清洗故障 十二、其他问题

一、墨盒中产生气泡

故障现象：

◇连续供墨系统已正常工作六个月，而现在不能打印了。

◇ 每天在正常打印前要执行很多遍清洗命令。

◇ 打印的测试线总是有不固定的断线。

◇ 刚开始打印的测试线正常，但在打印几页后就出现断线。

◇ 打印是缺一色（通常是黑色）

◇ 外置墨盒放在低位已经很长时间，现在墨管线不进墨了。

解决方法：

以上故障现象都是由于墨盒中的墨水泡沫化所致。供墨系统在使用六个月后，来自墨

水中的少量微小空气泡和从打印喷头进入打印墨盒的少量空气泡的积聚，会逐渐将墨水泡

沫化。维护的办法并不复杂，抽出这些泡沫换之以正常的墨水即可。

错误地将外置墨盒放低同样会加速墨腔泡沫的形成，即使使用了EPSON原装墨盒的供

墨系统，同样会发生以上故障。

排除这种故障，请按以下步骤操作：

1、把供墨系统从打印机上拆下来，拆除后，打印墨盒不要倒置，要放在与外置墨盒相

同的水平面上。如果在初安装时使用了密封塞，请将密封塞插入到墨盒底部的每个出墨口

内。对于EPSON后期生产的墨盒上带有记忆芯片的机型，因出墨口装有阀门，所以不需要

密封塞。在打印机上安装一个新的或正在使用的EPSON原装墨盒，这个墨盒必须是未开过

孔、未注过墨、标签未损坏的原装墨盒，正品的原装EPSON墨盒在测试时能保证正确的测

试结果，这一步必不可少。

2、打印墨车归位后，打印机会执行自然清洗一次，请执行喷嘴检查打印测试线。可以

再重复执行清洗与打印测试线3次，直到测试线完全正常。然后打印四色或六色色块测试

图（视您的机型而定，打印设置在360DPI / 普通纸方式），色块测试图必须连续打印3~5

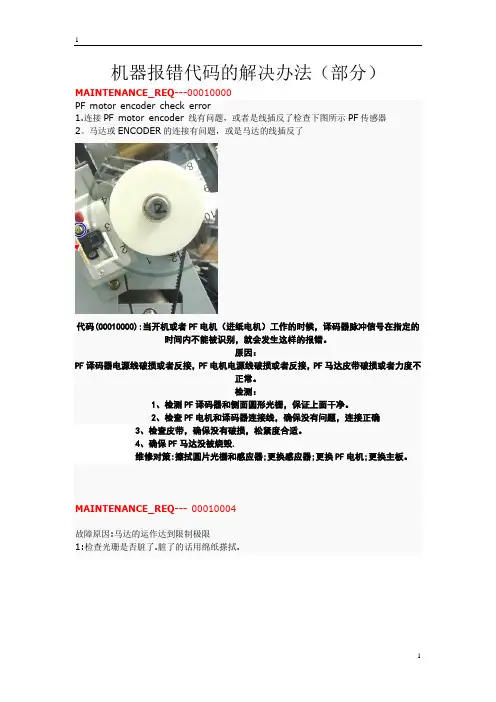

机器报错代码的解决办法(部分)

机器报错代码的解决办法(部分)

1

1 机器报错代码的解决办法（部分）

MAINTENANCE_REQ---00010000

PF motor encoder check error

1.连接PF motor encoder 线有问题，或者是线插反了检查下图所示PF传感器

2。马达或ENCODER的连接有问题，或是马达的线插反了

代码(00010000):当开机或者PF电机（进纸电机）工作的时候，译码器脉冲信号在指定的时间内不能被识别，就会发生这样的报错。

原因：

PF译码器电源线破损或者反接，PF电机电源线破损或者反接，PF马达皮带破损或者力度不正常。

检测：

1、检测PF译码器和侧面圆形光栅，保证上面干净。

2、检查PF电机和译码器连接线，确保没有问题，连接正确

3、检查皮带，确保没有破损，松紧度合适。

4、确保PF马达没被烧毁.

维修对策:擦拭圆片光栅和感应器;更换感应器;更换PF电机;更换主板。

MAINTENANCE_REQ--- 00010004

故障原因:马达的运作达到限制极限

1:检查光珊是否脏了.脏了的话用绵纸搽拭. 2

2 2.检查光栅是否从传感器里面跑出来了.正确位置应该是卡在传感器之间如下图

如果没有以上问题请使用如下清零方法:

1.确认电源关闭

2.“运行维护模式2. (同时按住右、下方向键和回车键，打开电源即可进入.)”

3.“向下３次选择[CLEAR COUNTERS]菜单”

4.“选择[CLEANER]命令.

5.找到菜单EXEC按回车执行即可.(按回车后显示红灯全亮,绿灯OK)

6.重新启动打印机就可以正常工作了.

MAINTENANCE_REQ--- 00010005

原因是有东西阻碍字车(打印头)移动一般是由于头上裁纸刀的碰到字车锁报途径错误,排除即可.将正常关机时固定打印头的哪个件---字车锁（见下图）用橡皮筋绑下去即可.最好拆除字车锁
