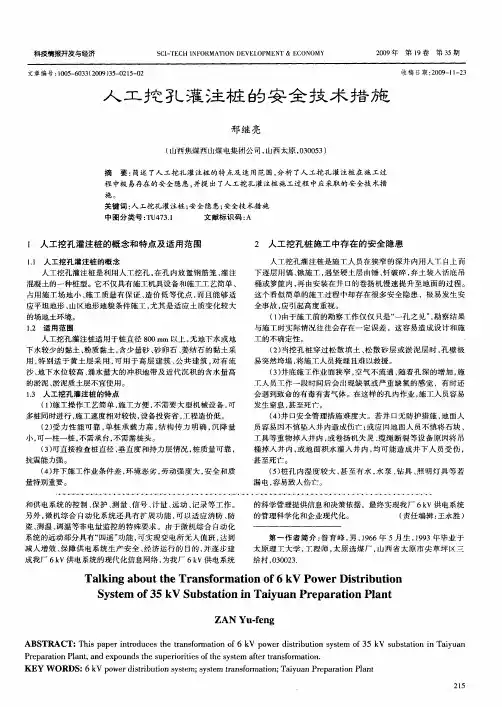

科技情报开发与经济　ＳＣＩ一　ＦＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２００９年第１９卷第３５期　文章编号：１００５—６０３３（２００９）３５—０２１５—０２　人工挖孔灌注桩的安全技术措施　邢继亮　（山两焦煤西山煤电集团公司，山西太原，０３００５３）　摘要：简述了人工挖孔灌注桩的特点及适用范围，分析了人工挖孔灌注桩在Ｌ．ｒ－过　程中极易存在的安全隐患，并提出了人工挖孔灌注桩施工过程中应采取的安全技术措　施。　关键词：人工挖孔灌注桩；安全隐患；安全技术措施　中图分类号：ＴＵ４７３，ｌ　文献标识码：Ａ　收稿日期：２００９一ｌ１—２３　

１　人工挖孔灌注桩的概念和特点及适用范围　２人工挖孔桩施工中存在的安全隐患　１．１人工挖孔灌注桩的概念　人工挖孑Ｌ灌注桩是利　人工挖孔，在孔内放置钢筋笼、灌注　混凝土的一种桩型。它不仅具有施工机具设备和施工工艺简单、　占用施工场地小、施工质量有保证、造价低等优点，而且能够适　应平坦地形、山区地形地貌条件施工，尤其是适应土质变化较大　的场地土环境。　１．２适用范围　人工挖孔灌注桩适用于桩直径８００　ｍｍ以上，无地下水或地　下水较少的黏土、粉质黏土，含少量砂、砂卵石、姜结石的黏土采　用，特别适于黄土层采刚，可用于高层建筑、公共建筑，对有流　沙、地下水位较高、涌水量大的冲积地带及近代沉积的含水量高　的淤泥、淤泥质土层不宜使用。　１。３人工挖孔灌注桩的特点　（１）施工操作工艺简单，施工方便，不需要大型机械设备，可　多桩同时进行，施工速度相对较快，设备投资省，工程造价低。　（２）受力性能可靠，单桩承载力高，结构传力明确，沉降量　小，可一柱一桩，不需承台，不需凿桩头。　（３）可直接检查桩直径、垂直度和持力层情况，桩质量可靠，　抗震能力强。　（４）井下施工作业条件差，环境恶劣，劳动强度大，安全和质　人　挖孔灌注桩是施Ｔ人员在狭窄的深井内州人丁白上而　下逐层．｝＝Ｈ镐、锹施丁，遇坚硬土层由锤、钎破碎，弃土装入活底吊　桶或箩筐内，再由安装在井口的卷扬机慢速提升至地面的过程。　这个看似简单的施＿Ｔ过程中却存在很多安全隐患，檄易发生安　全事故，应引起高度重视。　（１）南于施工前的勘察ｌ丁作仅仅只是“一孔之见”，勘察结果　与施丁时实际情况往往会存在一定误差，这容易造成设计和施　工的不确定性。　（２）当挖孔桩穿过松散填土、松散砂层或淤泥层时，孑Ｌ壁极　易突然垮塌，将施工人员掩埋且难以救援。　（３）井底施工作业面狭窄，空气不流通，随着孔深的增加，施　工人员工作一段时间后会ｎ；现缺氧或严重缺氧的感觉，有时还　会遇到致命的有毒有害气体。在这样的孔内作业，施Ｔ人员容易　发生窒息，甚至死亡。　（４）井口安全管理措施难度大。若井口无防护措施，地面人　员容易因不慎坠入井内造成伤亡；或应　地面人员不慎将石块、　丁具等重物掉人井内，或卷扬机失灵、缆绳断裂等设备原冈将吊　桶掉人井内，或地面积水灌人井内，均可能造成井下人员受伤，　甚至死亡。　（５）桩孑Ｌ内湿度较大，甚至有水，水泵、钻具、照明灯具等若　量特别重要。　漏电，容易致人伤亡。　和供电系统的控制、保护、测量、信号、计量、远动、记录等＿Ｔ作。　另外，微机综合自动化系统还具有扩展功能，可以适应消防、防　盗、测温、渊温等非电量监控的特殊要求。由于微机综合自动化　系统的远动部分具有“四遥”功能，可实现变电所无人值班，达到　减人增效、保障供电系统生产安全、经济运行的目的，并逐步建　成我厂６　ｋＶ供电系统的现代化信息网络，为我厂６　ｋＶ供电系统　的科学管理提供信息和决策依据，最终实现我厂６　ｋＶ供电系统　的管理科学化和企业现代化。　（责任编辑：王永胜）　第一作者简介：昝育峰，男，１９６６年５月生，１９９３年毕业于　太原理工大学，丁程师，太原选煤厂，山两省太原市尖草坪　三　给村，０３００２３．　Ｔａｌｋｉｎｇ　ａｂｏｕｔ　ｔｈｅ　Ｔｒａｎｓｆｏｒｍａｔｉｏｎ　ｏｆ　６　ｋＶ　Ｐｏｗｅｒ　Ｄｉｓｔｒｉｂｕｔｉｏｎ　Ｓｙｓｔｅｍ　ｏｆ　３５　ｋＶ　Ｓｕｂｓｔａｔｉｏｎ　ｉｎ　Ｔａｉｙｕａｎ　Ｐｒｅｐａｒａｔｉｏｎ　Ｐｌａｎｔ　ＺＡＮ　Ｙｕ・ｆｅｎｇ　ＡＢＳＴＲＡＣＴ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ　ｏｆ　６　ｋＶ　ｐｏｗｅｒ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｓｙｓｔｅｍ　ｏｆ　３５　ｋＶ　ｓｕｂｓｔａｔｉｏｎ　ｉｎ　Ｔａｉｙｕａｎ　Ｐｒｅｐａｒａｔｉｏｎ　Ｐｌａｎｔ，ａｎｄ　ｅｘｐｏｕｎｄｓ　ｔｈｅ　ｓｕｐｅｒｉｏｒｉｔｉｅｓ　ｏｆ　ｔｈｅ　ｓｙｓｔｅｍ　ａｆｔｅｒ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ．　ＫＥＹ　ＷＯＲＤＳ：６　ｋＶ　ｐｏｗｅｒ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｓｙｓｔｅｍ；ｓｙｓｔｅｍ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ；Ｔａｉｙｕａｎ　Ｐｒｅｐａｒａｔｉｏｎ　Ｐｌａｎｔ　

人工挖孔桩技术在工程中的实践

【摘要】本文通过莱钢转底炉工程桩基基础施工的实践，论述了人工挖孔灌注桩施工工艺及质量控制过程。

【关键词】人工挖孔桩；砼；转底炉

0引言

莱钢转底炉工程是国家发改委批准的循环经济高技术产业化重大专项项目，主要处理钢铁厂生产过程产生的粉尘灰，可回收粉尘灰中铁、碳、锌等有用资源，降低粉尘中锌、碱金属等有害元素对烧结、高炉稳定生产造成的严重影响，转底炉配料室、混料室等构筑物采用人工挖孔灌注桩基础形式，以下介绍桩基施工实践过程。

1 工程概况

莱钢股份转底炉工程位于莱钢大h型钢区域，场地东西宽210.00m，南北长326.00m，主要建（构）筑物为转底炉本体及其附属设施，场地地貌单元属山前坡洪积地貌。受人工活动影响，地形不平坦，南高北低，最大高差为21.81m。场区地下水主要于场地北部，勘察期间测得地下水位埋深在2.13～8.38m，配料室、混料室等单位工程设计采用人工挖孔灌注桩基础，桩身直径为φ1000mm，桩身混凝土强度等级为c25，保护层厚度为40mm，护壁混凝土强度等级为c25。桩长约16-19米，桩端持力层为石灰岩，桩端进入岩深度为1m。设计单桩竖向承载力特征值ra=2600kn。混凝土充盈系数〉1.05，桩基共计约117棵。

2 施工难点分析

该工程施工现场地质条件较差，部分场地正在开挖回填，且现场堆积存放大量渣土，对施工场地影响较大。根据勘察及现场回填情况分析，部分回填区域回填不均匀，甚至存在有大块石堆积回填等现象，对挖孔桩成孔安全影响较大，部分区域地下水较大，对挖孔、砼灌注有一定影响。

3 施工工艺及要求

根据场地地层情况及设计要求结合实际，采用现场搅拌护壁混凝土、人工挖孔成孔、钢筋笼现场制作、孔内导正、孔口固定、利用串筒干灌砼成桩的施工工艺。

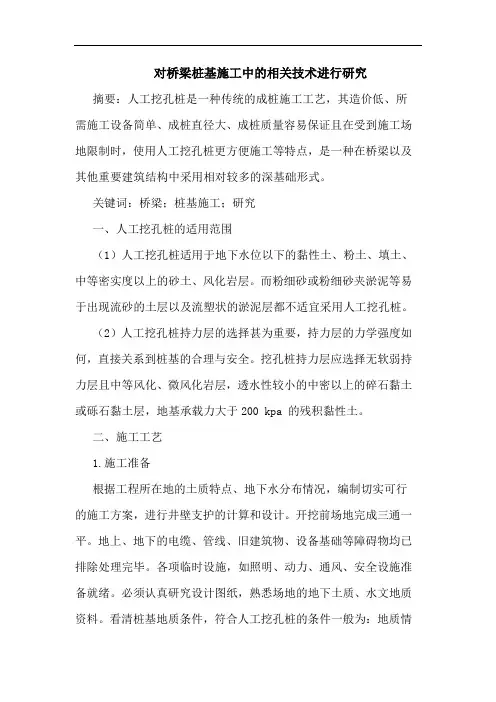

对桥梁桩基施工中的相关技术进行研究

摘要：人工挖孔桩是一种传统的成桩施工工艺，其造价低、所需施工设备简单、成桩直径大、成桩质量容易保证且在受到施工场地限制时，使用人工挖孔桩更方便施工等特点，是一种在桥梁以及其他重要建筑结构中采用相对较多的深基础形式。

关键词：桥梁；桩基施工；研究

一、人工挖孔桩的适用范围

（1）人工挖孔桩适用于地下水位以下的黏性土、粉土、填土、中等密实度以上的砂土、风化岩层。而粉细砂或粉细砂夹淤泥等易于出现流砂的土层以及流塑状的淤泥层都不适宜采用人工挖孔桩。

（2）人工挖孔桩持力层的选择甚为重要，持力层的力学强度如何，直接关系到桩基的合理与安全。挖孔桩持力层应选择无软弱持力层且中等风化、微风化岩层，透水性较小的中密以上的碎石黏土或砾石黏土层，地基承载力大于200 kpa 的残积黏性土。

二、施工工艺

1.施工准备

根据工程所在地的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。必须认真研究设计图纸，熟悉场地的地下土质、水文地质资料。看清桩基地质条件，符合人工挖孔桩的条件一般为：地质情

况良好，无流沙、无丰富地下水，桩长不宜大于20 m，孔径不小于1.2 m。按基础平面图，设置桩位轴线、定位点，桩孔四周撤灰线。测定高程水准点。放线工序完成后，办理预检手续。全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。在地下水位比较高的区域，先降低地下水位至桩底以下0.5 m 左右。人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底，操作前对吊具进行安全可靠的检查和试验，确保施工安全。

科学理论　

浅谈人工挖孔桩工程常见安全　

问题及预防措施　

郝益峰　

（吉化集团吉林市北方建设有限责任公司１３２０２１）　摘要：通过对人工挖孔桩工程中常见安全问题原因分析、总结，提出保证人工挖孔桩施工安全预防措施。　

关键词：人工挖孔桩安全问题预防措施　

ｌ前言　由于人工挖孔桩具有单桩承载力大，工程造价低，占用施工场地小　等的优点，同时，它在施工过程中所需的机具简单，技术含量不高，便于　过程控制，并且容易穿过孤石、清除沉渣，混凝土质量高的好处，近年来在　

施工中应用较多，但该种桩基础的应用还存在一定的局限性：孔内开挖条　

件差、强度大，加之作业人员安全意识不足，在施工管理过程中，稍有疏　

忽，就会导致安全事故发生，对作业人员生命构成威胁，并且造成经济损　

失。对此，施工过程中应严格控制和管理好人工挖孔桩的安全技术工作。　结合本人参加过的几次人工挖孔桩施工，谈一下人工挖孔桩中遇到的安　全问题及所采取的预防措施。　

２人工挖孔桩工程常见安全问题的种类　１）高处坠落。地面上作业人员不慎坠入井底：孔内作业人员及检查人　

员在上下孔过程中失衡或提升设备损坏而坠落。　２）坍塌。孔壁土体或护壁与土体失衡坍塌。　

３）物体打击。地面的工具、泥石、钢筋等物因故掉入井内，以及桩孔内　

升降的工器具、吊篮中的泥土、砂、石掉下或吊篮脱钩、断绳而坠入孔底，　击伤孔底人员。　

４）中毒和窒息。孔内含有毒气体或氧气稀薄，在未进行充分通风置换　

的情况下下孔作业，引起中毒或窒息。　５）透水和淹溺。由于地下水压力大，以及施工措施不当引起孔内涌出　

大量水、泥浆，孔内人员来不及躲避，被水或泥浆淹溺。　

６）触电。因施工现场未严格按三相五线制布线，接线不规范，孔底照　明未使用低压电，潜水泵抽水时，人员未及时离开等造成触电事故。　７）机械伤害。作业人员在使用钢筋机械、起降、起重、搅拌等设备时未　

严格按操作规程操作或机械本身损坏造成作业人员发生事故。　３人工挖孔桩工程常见安全问题分析
