《现代光学设计》课程作业
院系：电子工程与光电技术学院
学号： 000000000
姓名： LEO
授课老师： 高志山
题目一：光束扩束系统的设计
1.设计要求：
A、入射光束直径：100mm；出射光束直径：150mm；工作波长：=632.8nm；
B、总长：小于等于260mm；
C、出射光束质量：波像差PV值</4。
2.系统结构参数：

1)系统结构示意图：

2)系统结构参数

3.光学特性参数
System/Prescription Data
GENERAL LENS DATA:
Surfaces : 8
Stop : 1
System Aperture : Entrance Pupil Diameter = 100
Glass Catalogs : Schott 中国GB903-87
Ray Aiming : Off
Apodization : Uniform, factor = 0.00000E+000
Effective Focal Length : 67.37192 (in air at system temperature and pressure)
Effective Focal Length : 67.37192 (in image space)
Back Focal Length : 799.9932
Total Track : 1049.993
Image Space F/# : 0.6737192
Paraxial Working F/# : 0.6737192
Working F/# : 0.8333119
Image Space NA : 0.5959575
Object Space NA : 5e-009
Stop Radius : 50
Paraxial Image Height : 0
Paraxial Magnification : 0
Entrance Pupil Diameter : 100
Entrance Pupil Position : 0
Exit Pupil Diameter : 15.73851
Exit Pupil Position : 10.60333
Field Type : Angle in degrees
Maximum Field : 0
Primary Wave : 0.6328
Lens Units : Millimeters
Angular Magnification : 0

Fields : 1
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000

Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000

Wavelengths : 1
Units: Microns
# Value Weight
1 0.632800 1.000000

4.评价指标
波面图：
题目二：消色差单透镜准直物镜的设计
1.设计要求：
A、焦距：35mm；相对孔径：1/5；工作波长：可见光；
B、物位于无限远。
2.系统结构参数：
1) 系统结构示意图：

2)系统结构参数
3.光学特性参数
GENERAL LENS DATA:

Surfaces : 3
Stop : 1
System Aperture : Entrance Pupil Diameter = 7
Glass Catalogs : Schott
Ray Aiming : Off
Apodization : Uniform, factor = 0.00000E+000
Effective Focal Length : 35.00003 (in air at system temperature and pressure)
Effective Focal Length : 35.00003 (in image space)
Back Focal Length : 34.43001
Total Track : 35.51229
Image Space F/# : 5.000005
Paraxial Working F/# : 5.000005
Working F/# : 5.006899
Image Space NA : 0.09950363
Object Space NA : 3.5e-010
Stop Radius : 3.5
Paraxial Image Height : 1.222228
Paraxial Magnification : 0
Entrance Pupil Diameter : 7
Entrance Pupil Position : 0
Exit Pupil Diameter : 7.018753
Exit Pupil Position : -35.17608
Field Type : Angle in degrees
Maximum Field : 2
Primary Wave : 0.5875618
Lens Units : Millimeters
Angular Magnification : 0.9973281

Fields : 3
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 0.707000 1.000000
3 0.000000 1.000000 1.000000
Wavelengths : 3
Units: Microns
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000

4.评价指标
垂轴色差：
点列图：
波面：

0.4861um下的波前三维图
0.5876um下的波前三维图

0.6563um下的波前三维图

合集下载

光学镜头设计文献

光学镜头设计文献

以下是几篇光学镜头设计的文献：
1.《光学系统设计手册》（Handbook of Optics）：该书是光学设计领域的经典参考书，主要介绍了光学设计中的基础知识、数学模型、软件技术等内容，适合初学者和专业人士阅读。

2.《现代光学设计》（Modern Optical Engineering）：该书主要介绍了光学元件、光学仪器等方面的设计方法，讲解了几何光学、物理光学、自由曲面设计等内容，适合光学工程师和科技工作者阅读。

3.《数字光学系统设计》（Digital Optical System Design）：该书主要介绍了数字光学系统的设计方法和技术，从数字光学系统的基础知识、应用领域、设计步骤等方面进行了详细阐述，适合专业人士阅读。

4.《应用光学》（Applied Optics）：该期刊是一本权威的光学学术期刊，涵盖了各个领域的光学技术和光学应用方面的文献，包括光学镜头设计、天文光学、激光技术等，是研究光学设计和应用的重要参考。

5.《光学与精密工程》（Optics and Precision Engineering）：
该期刊是中国光学领域的一本国际性科技期刊，涵盖了光学、光电、光子学等领域的基础理论和应用技术方面的高水平论文，其中也包括了光学镜头设计等内容。

什么是光的光学仪器和光学设计

什么是光的光学仪器和光学设计

光学仪器是用于检测、测量和操作光的设备和工具，它们基于光的传播、反射、折射、干涉和衍射等现象来实现特定的功能。

光学设计则是通过优化光学系统的构成和参数，以实现特定的光学性能和功能。

本文将详细介绍光学仪器和光学设计的原理、方法和应用。

一、光学仪器的原理和分类：光学仪器是利用光的传播和相互作用来检测、测量和操作光的设备和工具。

它们基于光的特性和光学元件，如透镜、反射镜、光栅等，实现特定的功能。

常见的光学仪器包括以下几种：1. 显微镜：利用透镜和光学系统来放大和观察微小物体的设备。

它可以通过调整放大倍数和对焦距离来获得高分辨率的图像。

2. 望远镜：利用反射镜或透镜等光学元件来放大远处物体的设备。

它可以通过调整焦距和放大倍数来观察远处天体或景物。

3. 光谱仪：用于测量和分析光的波长和强度分布的设备。

它可以通过光栅、棱镜或干涉仪等光学元件对光进行分散、分光和检测。

4. 干涉仪：利用光的干涉原理来测量物体的形状、厚度或折射率等参数的设备。

常见的干涉仪包括白光干涉仪、迈克尔逊干涉仪和弗罗格干涉仪等。

5. 激光器：产生激光光束的设备。

它利用光的受激辐射和放大过程来产生一束高强度、单色和相干性很好的光。

二、光学设计的原理和方法：光学设计是通过优化光学系统的构成和参数，以实现特定的光学性能和功能。

它基于光的传播和相互作用，利用光学元件和光学系统的特性和参数，以满足特定的设计要求。

常见的光学设计方法包括以下几种：1. 几何光学设计：基于几何光学原理，通过光的传播和物体的几何形状来设计光学系统。

例如，通过选择适当的光学元件和调整其参数，以实现特定的光学成像、放大或聚焦等功能。

2. 光线追迹法：通过追踪光线的传播路径和相互作用，以预测和优化光学系统的性能。

它可以用于设计光学系统的光路、像差校正和光源布局等。

3. 波前传播法：通过模拟光的波前传播和相位变化，以预测和优化光学系统的成像质量和像差。

它可以用于设计光学系统的透镜曲率、光阑尺寸和光学元件的位置等。

zemax光学设计例子

zemax光学设计例子

在光学设计中，Zemax是一款非常受欢迎的软件，它提供了强大的工具和功能，可以帮助设计师轻松地完成各种光学设计任务。

本文将通过一个具体的例子，向大家展示如何使用Zemax进行光学设计。

一、设计背景我们假设需要设计一款望远镜，需要观察远处的星空。

望远镜的主要性能指标包括放大倍率、像差和亮度。

我们需要通过Zemax软件，找到最佳的光学系统方案，以达到最佳的观察效果。

二、设计步骤1.建立基本光学系统模型：在Zemax中，我们需要建立一个基本的光学系统模型，包括望远镜的主镜和次镜。

可以通过手动输入镜片数据或者使用预设的镜片库来建立模型。

2.调整参数：在Zemax中，我们可以调整各种参数来优化望远镜的性能。

例如，可以通过调整放大倍率和亮度参数来找到最佳的观察效果。

3.检测像差：在调整参数后，我们需要检测望远镜的像差。

Zemax 提供了强大的像差检测功能，可以帮助我们找到镜片上的缺陷和误差。

4.优化镜片：根据检测结果，我们可以对镜片进行优化。

可以通过添加或删除镜片、调整镜片位置和角度等方式来改善望远镜的性能。

5.模拟观察：在完成镜片优化后，我们可以模拟观察望远镜的成像效果。

可以通过调整望远镜的焦距和观察角度来查看不同情况下的成像效果。

6.调整和优化：根据模拟观察结果，我们可以再次调整和优化望远镜的设计。

直到达到满意的观察效果为止。

三、设计结果经过一系列的设计和优化步骤，我们得到了一个满意的光学设计方案。

该方案包括两片反射镜，放大倍率为10倍，像差在可接受范围内，亮度较高。

通过Zemax模拟观察，成像效果清晰、稳定，符合我们的预期。

四、总结通过这个具体的例子，我们展示了如何使用Zemax进行光学设计。

虽然只是一个简单的望远镜设计，但是它涵盖了光学设计的基本步骤和技巧。

在实际应用中，光学设计需要考虑的因素很多，例如环境因素、成本预算、材料选择等。

Zemax提供了丰富的工具和功能，可以帮助设计师轻松应对各种挑战。

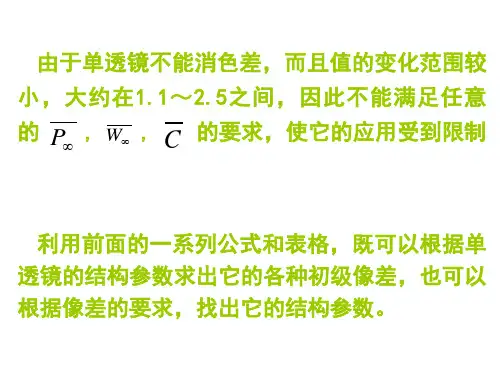

光学设计-32
