光学设计流程

光学设计课程设计一、教学目标本课程旨在让学生了解光学设计的基本概念、原理和方法，掌握光学系统的组成和设计流程，培养学生的创新意识和实践能力。

具体目标如下：1.知识目标：•掌握光学基本概念、原理和定律。

•了解光学系统的组成和分类。

•学习光学设计的方法和步骤。

2.技能目标：•能够运用光学原理分析光学系统。

•掌握光学设计软件的基本操作。

•具备光学系统设计和优化能力。

3.情感态度价值观目标：•培养学生对光学科技的兴趣和热情。

•增强学生的创新意识和团队合作精神。

•培养学生关注社会发展和实际问题的意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.光学基本概念、原理和定律：光的传播、反射、折射、衍射等。

2.光学系统组成：透镜、镜片、光源、探测器等。

3.光学设计方法：几何光学、波动光学、数值光学等。

4.光学系统设计流程：需求分析、光学设计、光学仿真、优化等。

5.光学设计软件操作：Zemax、TracePro、LightTools等。

三、教学方法为实现课程目标，本课程将采用多种教学方法，如：1.讲授法：讲解光学基本概念、原理和定律，以及光学系统设计方法。

2.案例分析法：分析实际光学系统设计案例，让学生了解光学设计的过程和技巧。

3.实验法：让学生动手进行光学实验，培养实际操作能力和实验素养。

4.讨论法：分组讨论光学问题，培养学生的团队协作和沟通能力。

四、教学资源为实现课程目标，我们将准备以下教学资源：1.教材：选用权威、实用的光学设计教材，如《光学设计》、《光学原理》等。

2.参考书：提供相关领域的参考书籍，如《光学手册》、《光学工程》等。

3.多媒体资料：制作课件、教学视频等，辅助学生理解和掌握光学知识。

4.实验设备：配置光学实验器材，如透镜、光源、探测器等，供学生进行实验。

5.光学设计软件：提供正版光学设计软件，如Zemax、TracePro、LightTools等，供学生学习和使用。

五、教学评估为全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问回答等情况，以了解学生的学习态度和实际水平。

光学设计总结（优秀范文五篇）第一篇：光学设计总结1.什么是光学设计？所谓光学系统设计，就是根据仪器所提出的使用要求，设计出光学系统的性能参数、外形尺寸和各光组的结构等。

2.光学设计工作内容？光学设计所要完成的工作包括光学系统设计和光学结构设计。

3.光学设计各个阶段的主要内容？（1）.根据仪器总体的技术要求，拟定光学系统的原理图，并初步计算系统的外形尺寸。

称为“初步设计”或者“外形尺寸计算” ；（2）.根据初步设计的结果，确定每个透镜组的具体结构参数。

称为“像差设计”或称“光学设计”。

4.光学系统设计的一般过程和步骤？一、光学系统设计的一般过程1、制定合理的技术参数；2、光学系统总体设计和布局；3、光学部件（光组、镜头）的设计；一般分为选型、确定初始结构参数、像差校正三个阶段。

（1）选型;（2）初始结构的计算和选择；A、解析法；B、缩放法；（3）像差校正、平衡与像质评价。

4、长光路的拼接与统算；5、绘制光学系统图、部件图和光学零件图；6、编写设计说明书；7、必要时进行技术答辩。

二、光学设计的具体设计步骤1、选择系统的类型；2、分配元件的光焦度和间隔；3、校正初级像差；4、减小残余像差(高级像差)。

5.光学仪器对光学系统的性能和质量要求一、光学系统的基本特性二、系统的外形尺寸三、成像质量四、仪器的使用条件与环境此外，在进行光学系统设计时，还要考虑它应具有良好的工艺性和经济性。

1.什么是孔径？什么是视场？2.七种像差的基本概念、怎样表示、特点、初级像差描述形式、基本校正方法？像差：实际像与理想像之间的差异（1）球差概念：轴上点发出的同心光束经光学系统各个球面折射以后，不再是同心光束，其中与光轴成不同角度的光线交光轴于不同的位置上，相对于理想像点有不同的偏离，这种偏离称之为球差。

表示：特点：或初级球差描述形式：式中，称为初级球差系数(也称第一赛得和数)，为每个面上的初级球差分布系数。

危害：球差使得在高斯像面上得到的不是点像而是一个圆形弥散斑。

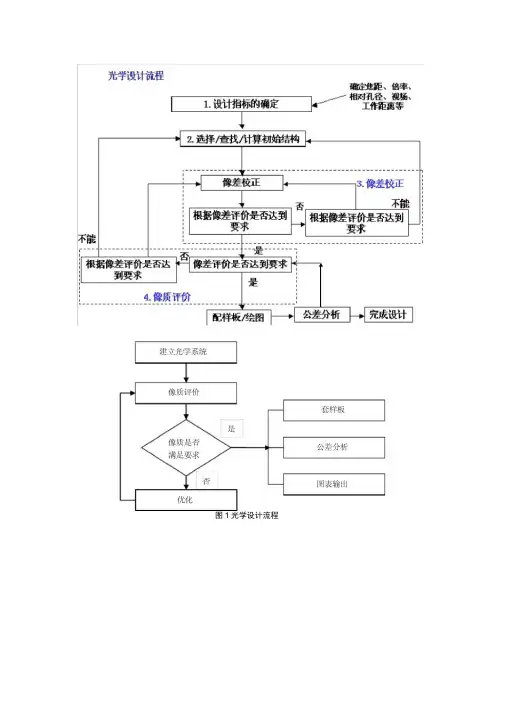

光学设计过程及初始结构选择、建立光学设计过程下面是有经验的光学设计者在完成特定设计任务时通常遵循的基本步骤。

由于光学设计的内在复杂性，设计过程通常复杂而且很费时。

1、研究指标2、选择起点3、建立变量和约束4、设置性能评价函数5、优化6、评价性能7、重复步骤3、5、68、分解元件、修改玻璃、优化重复3、5、69、如果指标仍不满足，请返回到第二步10、公差与误差预算11、光学制图、设计结构12、装配和检测1、设计过程的第一步是获得并研究所有技术指标，包括所有光学指标，如焦距、f/#、全视场、封装约束，性能目标、环境要求等等。

2、选择一个有代表性的可行起点。

重点说一下起点的选择。

在任何可能的情况下，这个起点应该是最可能满足设计技术要求的结构。

例如，如果要设计一个小视场、入瞳直径为5mm的f/10单色光镜头，则这个镜头很可能采用单个元件。

然而，如果要求设计宽光谱段而全视场为40°的f/1.2镜头，则解很可能是6-7个元件的双高斯镜头形式。

如果将单元件用于后者的设计起点，则根本不可能得到可行的结果。

寻找良好起点对获得可行结果是非常重要的。

以下是起点的可行来源（1）、使用专利将现有的专利设计作为起点。

有很多镜头专利资料，将专利的设计数据输入到计算机中，并用任何方式进行处理都是合法的。

建立专利系统的目的是为了促进发明和改革，该目的通过给发明人提供对其发明的17年专有权以鼓励其在专利中说明实现发明专利的方法。

因此，实际上鼓励使用专利设计数据并对其进行处理、改进。

其目的在于能提出更好的设计，那时，可以公布该改进设计并取得其专利。

照此哲学，发明人不断接受到挑战以改进发明，有效地促进了技术的发展。

这就是专利的核心价值观，或者说核心作用。

认真使用专利应受到鼓励。

（2）、所谓的“混合”设计还有可以使用所谓的“混合”设计。

混合设计指结合两个或多个其他可行的设计以产生一个新的系统结构的设计方法。

“混合”设计，其实就是合理的拼接光路，以满足新的设计要求。

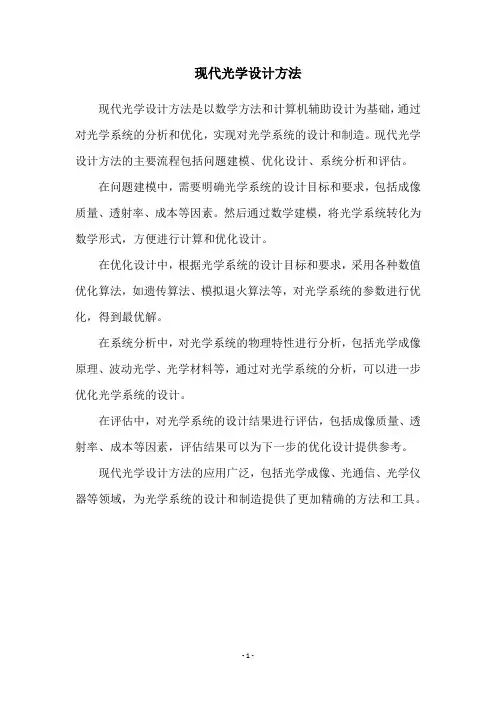

现代光学设计方法
现代光学设计方法是以数学方法和计算机辅助设计为基础，通过对光学系统的分析和优化，实现对光学系统的设计和制造。

现代光学设计方法的主要流程包括问题建模、优化设计、系统分析和评估。

在问题建模中，需要明确光学系统的设计目标和要求，包括成像质量、透射率、成本等因素。

然后通过数学建模，将光学系统转化为数学形式，方便进行计算和优化设计。

在优化设计中，根据光学系统的设计目标和要求，采用各种数值优化算法，如遗传算法、模拟退火算法等，对光学系统的参数进行优化，得到最优解。

在系统分析中，对光学系统的物理特性进行分析，包括光学成像原理、波动光学、光学材料等，通过对光学系统的分析，可以进一步优化光学系统的设计。

在评估中，对光学系统的设计结果进行评估，包括成像质量、透射率、成本等因素，评估结果可以为下一步的优化设计提供参考。

现代光学设计方法的应用广泛，包括光学成像、光通信、光学仪器等领域，为光学系统的设计和制造提供了更加精确的方法和工具。

- 1 -。

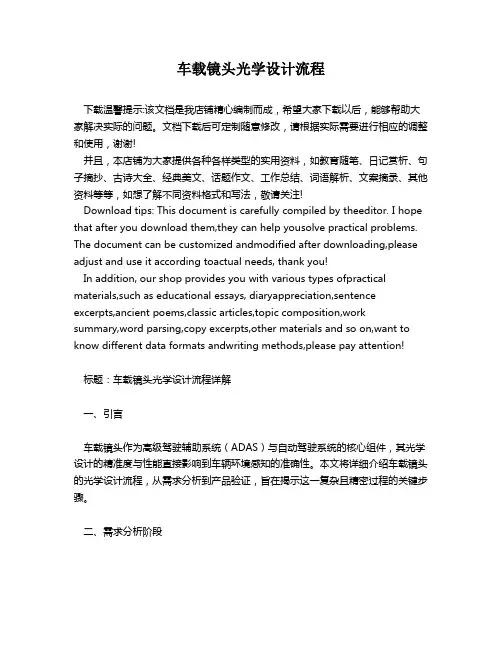

车载镜头光学设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!标题：车载镜头光学设计流程详解一、引言车载镜头作为高级驾驶辅助系统（ADAS）与自动驾驶系统的核心组件，其光学设计的精准度与性能直接影响到车辆环境感知的准确性。

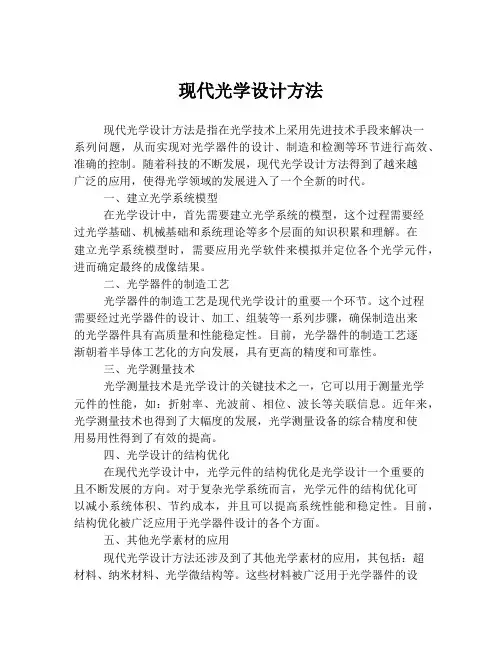

现代光学设计方法现代光学设计方法是指在光学技术上采用先进技术手段来解决一系列问题，从而实现对光学器件的设计、制造和检测等环节进行高效、准确的控制。

随着科技的不断发展，现代光学设计方法得到了越来越广泛的应用，使得光学领域的发展进入了一个全新的时代。

一、建立光学系统模型在光学设计中，首先需要建立光学系统的模型，这个过程需要经过光学基础、机械基础和系统理论等多个层面的知识积累和理解。

在建立光学系统模型时，需要应用光学软件来模拟并定位各个光学元件，进而确定最终的成像结果。

二、光学器件的制造工艺光学器件的制造工艺是现代光学设计的重要一个环节。

这个过程需要经过光学器件的设计、加工、组装等一系列步骤，确保制造出来的光学器件具有高质量和性能稳定性。

目前，光学器件的制造工艺逐渐朝着半导体工艺化的方向发展，具有更高的精度和可靠性。

三、光学测量技术光学测量技术是光学设计的关键技术之一，它可以用于测量光学元件的性能，如：折射率、光波前、相位、波长等关联信息。

近年来，光学测量技术也得到了大幅度的发展，光学测量设备的综合精度和使用易用性得到了有效的提高。

四、光学设计的结构优化在现代光学设计中，光学元件的结构优化是光学设计一个重要的且不断发展的方向。

对于复杂光学系统而言，光学元件的结构优化可以减小系统体积、节约成本，并且可以提高系统性能和稳定性。

目前，结构优化被广泛应用于光学器件设计的各个方面。

五、其他光学素材的应用现代光学设计方法还涉及到了其他光学素材的应用，其包括：超材料、纳米材料、光学微结构等。

这些材料被广泛用于光学器件的设计和制造，以增加器件尺寸的稳定性和灵活性，进而提高光学器件的性能。

总之，现代光学设计方法是以科技发展为支撑的光学技术革新，其蕴含了很多新型的光学元件、器件和材料。

通过科技的不断进步和光学技术的不断发展，光学器件的设计、制造和检测等方面取得了巨大的革命性突破，有效地推动了现代光学技术的发展。

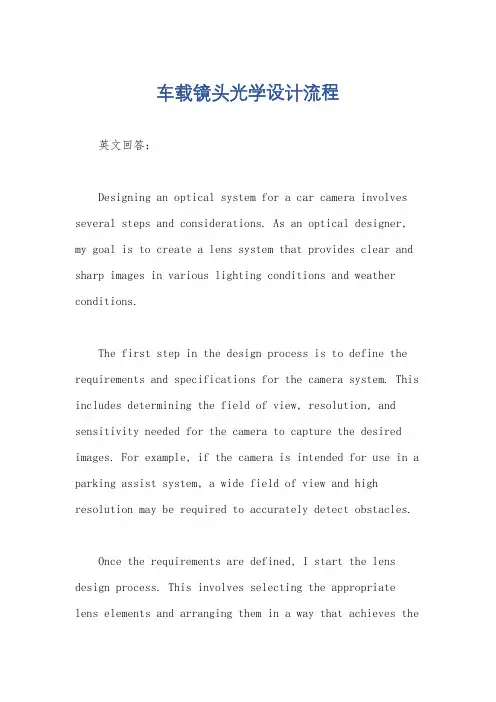

车载镜头光学设计流程英文回答：Designing an optical system for a car camera involves several steps and considerations. As an optical designer, my goal is to create a lens system that provides clear and sharp images in various lighting conditions and weather conditions.The first step in the design process is to define the requirements and specifications for the camera system. This includes determining the field of view, resolution, and sensitivity needed for the camera to capture the desired images. For example, if the camera is intended for use in a parking assist system, a wide field of view and high resolution may be required to accurately detect obstacles.Once the requirements are defined, I start the lens design process. This involves selecting the appropriate lens elements and arranging them in a way that achieves thedesired optical performance. I consider factors such as the focal length, aperture size, and lens materials to optimize image quality.To ensure optimal performance, I use computer-aided design (CAD) software to simulate the behavior of the lens system. This allows me to analyze the impact of different design parameters on image quality. For example, I can simulate the effect of different lens coatings on reducing lens flare and improving contrast.After the initial design is complete, I create a prototype of the lens system. This involves fabricating the lens elements and assembling them into a lens barrel. I then test the prototype to evaluate its performance. This includes measuring factors such as resolution, distortion, and chromatic aberration.Based on the test results, I may need to make adjustments to the design. This could involve modifying the lens elements, changing the lens arrangement, or adjusting the lens coatings. The goal is to achieve the desiredoptical performance while minimizing any optical imperfections.Once the final design is approved, I work with manufacturing engineers to ensure that the lens system can be mass-produced efficiently and cost-effectively. This involves considering factors such as the production process, material availability, and cost constraints.中文回答：车载镜头的光学设计流程涉及多个步骤和考虑因素。

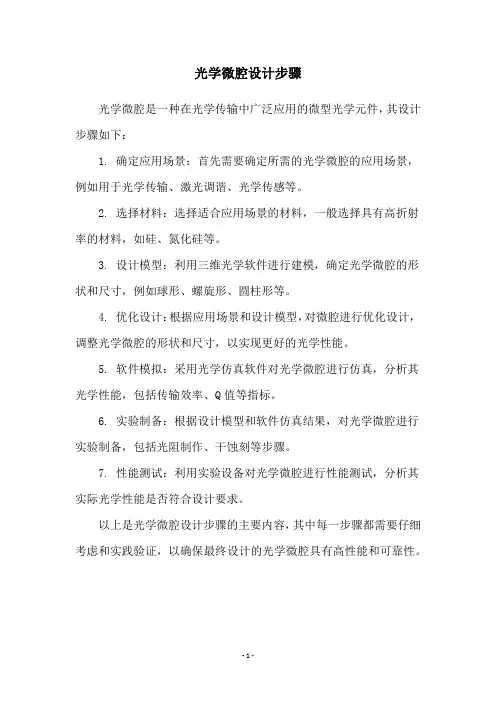

光学微腔设计步骤
光学微腔是一种在光学传输中广泛应用的微型光学元件，其设计步骤如下：
1. 确定应用场景：首先需要确定所需的光学微腔的应用场景，例如用于光学传输、激光调谐、光学传感等。

2. 选择材料：选择适合应用场景的材料，一般选择具有高折射率的材料，如硅、氮化硅等。

3. 设计模型：利用三维光学软件进行建模，确定光学微腔的形状和尺寸，例如球形、螺旋形、圆柱形等。

4. 优化设计：根据应用场景和设计模型，对微腔进行优化设计，调整光学微腔的形状和尺寸，以实现更好的光学性能。

5. 软件模拟：采用光学仿真软件对光学微腔进行仿真，分析其光学性能，包括传输效率、Q值等指标。

6. 实验制备：根据设计模型和软件仿真结果，对光学微腔进行实验制备，包括光阻制作、干蚀刻等步骤。

7. 性能测试：利用实验设备对光学微腔进行性能测试，分析其实际光学性能是否符合设计要求。

以上是光学微腔设计步骤的主要内容，其中每一步骤都需要仔细考虑和实践验证，以确保最终设计的光学微腔具有高性能和可靠性。
