结构图纸绘图规则
DWG图纸的绘制,应遵循如下规则:

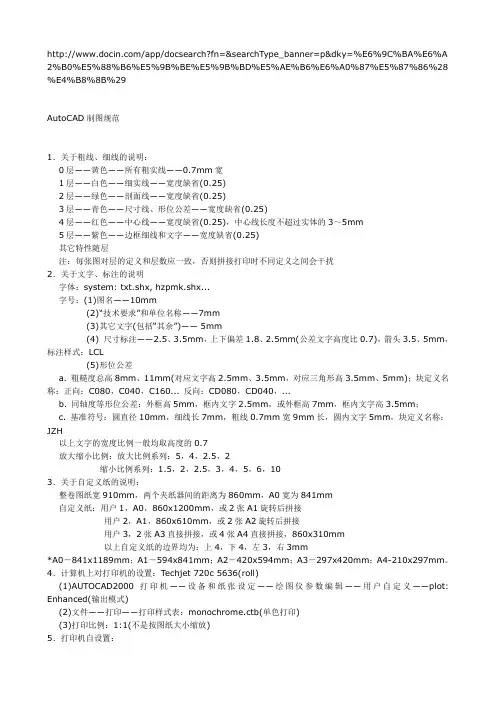

1) 结构平面图中有关图层名称、图层内容、图层颜色、图层线型、文字高度及打印输出
后线条的宽度应依照本附件中“表格一”(结构布置图)确定。
2) 剖面配筋图中有关图层名称、图层内容、图层颜色、图层线型、文字高度及打印输出
后线条的宽度应依照本附件中“表格二”(剖面配筋图)确定。
3) 楼板配筋图中有关图层名称、图层内容、图层颜色、图层线型、文字高度及打印输出
后线条的宽度应依照本附件中“表格三”(板配筋图)确定。
(以上表格中有关文字高度、打印输出线宽均为针对打印后图面所得结果,其中文字
高度设定与绘图比例有关,打印输出线宽与打印样式设置有关——参见附件5说明)
4) 结构图中可能使用的图块应参照本附件中“ACAD LIBRARY”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\LIB.DWG
5) “ESK-A3图框”中所包含的图素及做法应参照本附件。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\ESK-A3.DWG
6) “ESK-A4图框”中所包含的图素及做法应参照本附件。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\ ESK-A4.DWG
7) “结构平面图”中所包含的图素及做法应参照本附件中“E3-01”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E3-01.DWG
8) “楼板配筋图”中所包含的图素及做法应参照本附件中“E4-01”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E4-01.DWG
(此图中仅示意出楼板配筋图中各元素图层、字体、线型等的布置原则,楼板配筋的
平法表示法仍应按照“平面整体表示法制图规则和构造详图”——现浇混凝土楼面
与屋面板04G101-4的要求执行)
9) “楼板配筋剖面图”中所包含的图素及做法应参照本附件中“E4-02”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E4-02.DWG
10) “梁配筋图”中所包含的图素及做法应参照本附件中“E5-01”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E5-01.DWG
(此图中仅示意出梁配筋图中各元素图层、字体、线型等的布置原则,梁配筋的平法
表示法仍应按照“平面整体表示法制图规则和构造详图”的要求执行)
11) “梁配筋详图”中所包含的图素及做法应参照本附件中“E5-02”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\ E5-02.DWG
12) “柱配筋图”中所包含的图素及做法应参照本附件中“E6-01”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E6-01.DWG
13) “墙配筋详图”中所包含的图素及做法应参照本附件中“E7-01”。
电子文档位置见:\\PTS\_CAD STD\结构部门规则\附件3__绘图规则\E7-01.DWG
14) 同一项目的图框位置宜相同(即图框外边线的左下角点位置相同)以便于批处理打
印。推荐将此角点置于世界坐标系中的原点位置。
15) 所有DWG文档均应以AutoCAD 2000的格式保存。
