SVG与LC差别

高压FC型滤波及无功补偿装置由滤波电抗器和滤波专用电容器构成。

电抗器和电容器在特征次谐波频率下形成LC串联谐振，对该次谐波相当于一个低阻抗通道，使谐波电流大部分流入滤波回路。

FC 型滤波及无功补偿装置滤波效果明显，能够将谐波全部或大部分吸收，维护良好的用电环境，保障电气设备安全运行，同时还能提高电网功率因数，收到良好的经济效益。

产生谐波电流的电气设备有各种变流装置、变频器、电弧炉及其它非线性电气设备。

其谐波电流往往超过国家相关标准的允许数值，严重影响电网的电能质量。

高压FC无源滤波装置：主要包括单调谐波回路和高通滤波回路，安装与6kV,10kV,35kV母线侧，能够将谐波完全或大部分吸收，以维护良好的用电环境，保障电气设备的安全运行。

同时还可以提高电网的功率因数，收到良好的经济效益。

无功功率补偿与谐波治理基础知识发布时间：10-08-25 来源：点击量：1597 字段选择：大中小无功功率的影响有那些1. 增加设备容量。

2. 增加设备及线路损耗。

3. 使线路及变压器的电压降增大，如果是冲击性无功功率负载，还会使电压产生剧烈波动，使供电质量严重降低。

什么是无功补偿电力系统中大量的负荷是电感性的，因此我们将吸收感性无功功率的负荷称为“无功负荷”，而将吸收容性无功功率的设备称为“无功电源”。

无功补偿就是吸收或供给适度可变的无功功率，以改善交流电力系统的供电质量。

大多数网络元件消耗无功功率，大多数负载也需要消耗无功功率。

网络元件和负载所需要的无功功率必须从网络中某个地方获得。

显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。

合理的方法即是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。

常用的无功补偿的方法有几种1. 同步补偿机2. 同步电动机3. 同步发电机4. 并联电容器5. 静止无功补偿装置6. 静止无功发生器无功补偿的作用有那些提高供电系统及负载的功率因数，降低设备容量，减少功率损耗。

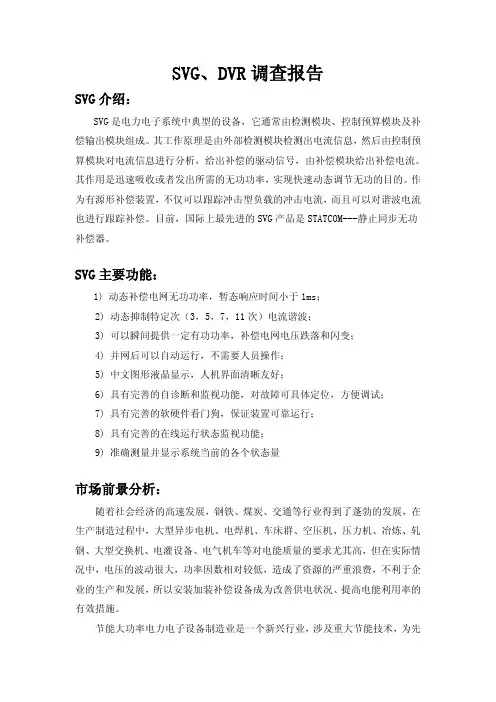

SVG、DVR调查报告SVG介绍：SVG是电力电子系统中典型的设备，它通常由检测模块、控制预算模块及补偿输出模块组成。

其工作原理是由外部检测模块检测出电流信息，然后由控制预算模块对电流信息进行分析，给出补偿的驱动信号，由补偿模块给出补偿电流。

其作用是迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。

作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。

目前，国际上最先进的SVG产品是STATCOM---静止同步无功补偿器。

SVG主要功能：1) 动态补偿电网无功功率，暂态响应时间小于1ms；2) 动态抑制特定次（3，5，7，11次）电流谐波；3) 可以瞬间提供一定有功功率，补偿电网电压跌落和闪变；4) 并网后可以自动运行，不需要人员操作；5) 中文图形液晶显示，人机界面清晰友好；6) 具有完善的自诊断和监视功能，对故障可具体定位，方便调试；7) 具有完善的软硬件看门狗，保证装置可靠运行；8) 具有完善的在线运行状态监视功能；9) 准确测量并显示系统当前的各个状态量市场前景分析：随着社会经济的高速发展，钢铁、煤炭、交通等行业得到了蓬勃的发展，在生产制造过程中，大型异步电机、电焊机、车床群、空压机、压力机、冶炼、轧钢、大型交换机、电灌设备、电气机车等对电能质量的要求尤其高，但在实际情况中，电压的波动很大，功率因数相对较低，造成了资源的严重浪费，不利于企业的生产和发展，所以安装加装补偿设备成为改善供电状况、提高电能利用率的有效措施。

节能大功率电力电子设备制造业是一个新兴行业，涉及重大节能技术，为先进制造业、国家重大装备制造业及高技术产业，受国家多项政策支持。

节能大功率电力电子设备制造业运用的技术主要为电力电子技术。

近年来，电力电子技术和相关产业在国内外飞速发展，已经渗透到电能的产生、输送、分配和应用的各个环节，广泛应用到工业系统、电力系统、交通系统、通信系统、计算机系统、新能源系统和日常生活中，是使用电能的其他所有产业的基础技术，拥有着巨大的市场需求。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

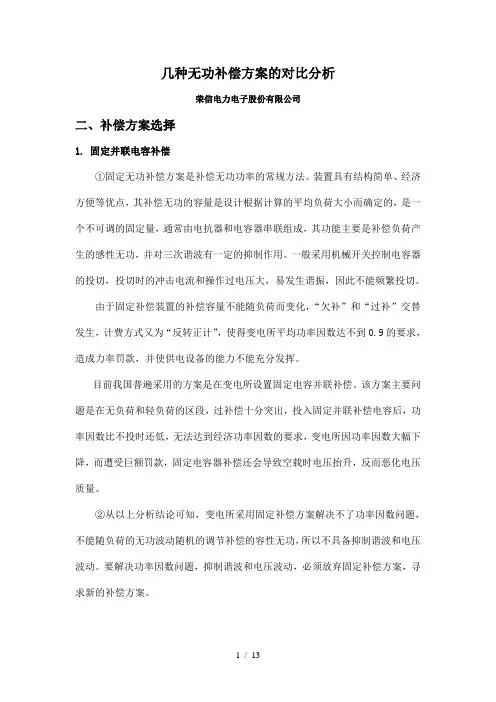

几种无功补偿方案的对比分析荣信电力电子股份有限公司二、补偿方案选择1. 固定并联电容补偿①固定无功补偿方案是补偿无功功率的常规方法。

装置具有结构简单、经济方便等优点，其补偿无功的容量是设计根据计算的平均负荷大小而确定的，是一个不可调的固定量，通常由电抗器和电容器串联组成，其功能主要是补偿负荷产生的感性无功，并对三次谐波有一定的抑制作用。

一般采用机械开关控制电容器的投切，投切时的冲击电流和操作过电压大，易发生谐振，因此不能频繁投切。

由于固定补偿装置的补偿容量不能随负荷而变化，“欠补”和“过补”交替发生，计费方式又为“反转正计”，使得变电所平均功率因数达不到0.9的要求，造成力率罚款，并使供电设备的能力不能充分发挥。

目前我国普遍采用的方案是在变电所设置固定电容并联补偿。

该方案主要问题是在无负荷和轻负荷的区段，过补偿十分突出，投入固定并联补偿电容后，功率因数比不投时还低，无法达到经济功率因数的要求，变电所因功率因数大幅下降，而遭受巨额罚款，固定电容器补偿还会导致空载时电压抬升，反而恶化电压质量。

②从以上分析结论可知，变电所采用固定补偿方案解决不了功率因数问题，不能随负荷的无功波动随机的调节补偿的容性无功，所以不具备抑制谐波和电压波动。

要解决功率因数问题，抑制谐波和电压波动，必须放弃固定补偿方案，寻求新的补偿方案。

2 自动投切并联电容器组并联电容器组是最早就出现的静止型无功补偿方式，因其结构简单等特点而得到了广泛的应用，一般的并联电容器组都是应用在负荷较为平稳的场合，由手工进行投切，每天的投切次数不超过10次。

自动投切并联电容器组则根据系统所需无功自动进行投切操作，其投切次数可达每天数十次，甚至数百次。

其工作特点如下：响应速度刚切除后的电容器组，需待放电完全后才能再次投入，至少需要数十秒以上。

损耗只有并补电容器和串联电抗器产生损耗，因此损耗非常小。

约在0.1%左右。

谐波电流不产生也不滤除谐波电流。

三相不平衡并联补偿电容器组是三相完全平衡的，因此不能改善不平衡度。
