SVG动态无功补偿装置技术使用说明书0TK.466.8130山东泰开电力电子有限公司2011年07月技术使用说明书SVG 动态无功补偿装置共 21页第 4 页可以等效成一个连接电抗器。
表1给出了SVG 三种运行模式的原理说明。
图1 SVG 工作原理图表1 SVG 的三种运行模式运行模式波形和向量图说明 空载运行U IU sU IU s (a ) U I = U s没有电流U I =U S I L =0 SVG 不吸发无功容性运行U IU s I LU IU s jxI LI L(b ) U I > U s超前的电流U I >U S I L 为容性电流 SVG 发出容性无功感性运行U IU sI L U IU s jxI LI L滞后的电流(c ) U I < U sU I <U S I L 为感性电流 SVG 发出感性无功SVG技术使用说明书SVG动态无功补偿装置共 21页第 7 页2.3 二次回路额定参数2.3.1 额定参数a.交流电流：5Ab.交流电压：100Vc.频率：50Hz2.3.2 功率消耗a.交流电流回路：当IN=5A 时，每相不大于1VA当IN=1A 时，每相不大于0.5VAb.交流电压回路：当额定电压时，每相不大于1VA3.结构说明SVG控制系统主要包括：SVG调节装置1台、SVG同步装置1台、SVG触发装置3台、SVG监控装置3台，另外还包括24V直流电源、转换开关和空气开关等。
所有部件安装于一面屏内，各装置间的关键信号采用光纤连接，从而保证了其可靠的抗干扰能力。
屏体平面布置如图3-1所示。
图3-1 平面布置图3.1 SVG调节装置3.1.1 功能简述SVG调节装置能够准确测量电力系统的电压、电流等参数，迅速计算出电力系统的无功，进而计算出逆变输出电压移相角，并在特定时刻向SVG触发装置发控制信息。
SVG调节装置使用32位DSP作为主运算CPU，采用14位高速同步采样模数转换器，保证了运算的迅速和结果的精确。
运行人员监控操作说明1 运行人员控制功能●SVG运行模式的选择运行人员在主画面通过遥控操作选择恒无功、恒电压或者恒功率因数模式，提供“SVG电压/无功”和“SVG无功/功率因数”选择按钮。
运行人员根据调度要求，选择不同的运行模式。
●SVG运行定值的设定运行人员在主画面通过遥调操作设定或修改SVG的运行定值，提供“无功定值”、“功率因数定值”和“交流电压定值”。
●报警查看和确认运行人员可以在实时告警窗口中查看所有历史告警信息，并在系统监视画面或者功率阀组画面确认所有遥信变位告警以及音响告警。
2 运行人员监视功能●SVG一次系统运行参数和状态的监视：包括断路器、手车、隔离刀闸、接地刀闸的状态，SVG所在线路的电压和电流，输出无功和吸收有功等。
阀组的监控包括：功率阀组的电压和状态信息等。
●SVG二次系统的状态监视：包括各IO开入状态等。
●事件顺序记录（SOE）和告警信号：所有的运行值和状态信号中，当达到或超过设计临界值或限制值时的显示告警，所有保护动作信号和故障报警。
SVG系统的启动操作说明1启动前准备工作SVG系统启动前需要确认以下注意事项：●功率柜柜门保持关闭。
●SVG断路器柜手车处于工作位置，断路器处于分闸位置。
●SVG启动柜断路器处于分闸位置。
●检查SVG设备状态，控制柜、功率柜、启动柜内是否有异物，接线电缆是否有松动。
●检查控制柜中控制电源是否正常，闭合控制柜内所有电源开关及空开，开启监控后台。
进入SVG系统启动前的基本设置：●控制柜“模式切换”把手打在”远方”模式时，操作命令由后台发出；“模式切换”把手打在”就地”模式时，操作命令由控制柜就地操作，操作”开机”按钮之后，预充电结束后SVG直接并网工作。
●当处于”远方”模式时，系统满足起动条件之后，后台显示“起动条件已满足”信号，表示SVG系统可以起动，操作起机遥控”按钮即可开机，预充电结束SVG直接并网工作。
●当处于”远方”模式时，开机前需在后台中设置控制命令（控制模式选择）：⏹ SVG电压/无功：选择控制方式为恒无功控制模式或恒电压控制模式；⏹ SVG无功/功率因数：选择功率因数控制模式是否投入；●当处于”远方”模式时，开机前需在后台中设置调节命令（控制定值设置）：⏹ 无功定值：当控制模式为恒无功功率时，设置输出无功的大小；⏹ 功率因数定值：当控制模式恒功率因数时，设置功率因数定值；⏹ 交流电压定值：当控制模式为恒电压时，设置稳定电压的大小。
SVG 高压动态无功发生与滤波器使用说明书121概述部分1.1电网质量的现状及危害在电力系统中，由于大量电动机负荷和其它用电设备的投入，造成电网供电质量下降，即功率因数较低、电压波动较大。
近年来由于变频器和整流设备等电力电子设备的广泛使用，使得电网受到严重的谐波污染。
在工业负荷发达的电网，日耗电量巨大，负荷呈非线性和冲击性，引发了多种电能质量问题，主要包括功率因数低、谐波含量高、三相不平衡、功率冲击、电压闪变和电压波动。
电能质量问题概括如下：1、电网的功率因数低，增加电网损耗，加大生产成本，降低生产率。
2、传动设备的频繁起动造成了无功冲击，引起电网电压降低、电压波动和电压闪变，严重时导致传动装置及保护装置无法正常工作甚至影响生产。
3、由于变频器等电力电子设备的使用，产生高次谐波电流，导致电网电压和电流畸变；电压和电流谐波对电网和用电设备产生以下恶劣后果：•谐波会导致保护及安全自动装置误动作，影响生产•谐波导致电容器组谐波电流放大，使电容器过负荷或过电压，甚至烧毁•谐波会增加变电器损耗，引起变压器发热•谐波导致电力设备发热，增加损耗；电机力矩不稳甚至损坏，降低生产率•谐波会加速变压器和其它电力设备的绝缘老化•谐波会干扰通讯信号，严重时使通讯无法正常运行，严重影响生产4、导致电网三相不平衡，产生负序电流使电机转子发生振动。
综上所述，电网的谐波和无功问题日益突出，整个供配电系统的安全运行存在较大的隐患。
因此，世界各国电力系统近年来纷纷采用了动态无功补偿装置和谐波治理装置来提高电网的电能质量，同时，由于电能质量的提高，也使电力系统和工矿企业获得了丰厚的回报。
1.2谐波的定义国际电工标准给出的谐波定义为：谐波是频率为基波频率整数倍的正弦波。
谐波是由非线性元件或非线性负荷产生的，相对于系统而言可称其为谐波源，对于补偿装置，我们称其为谐波负荷。
电力系统中常见的非线性负荷有：大功率换流设备，电力机车如电气化铁路、市内电车等，电弧炉、电弧焊机和日光灯等含有电弧的设备，电力变压器、铁心电抗器等含有磁饱和特性的设备。
运行人员监控操作说明1 运行人员控制功能●SVG运行模式的选择运行人员在主画面通过遥控操作选择恒无功、恒电压或者恒功率因数模式，提供“SVG电压/无功”和“SVG无功/功率因数”选择按钮。
运行人员根据调度要求，选择不同的运行模式。
●SVG运行定值的设定运行人员在主画面通过遥调操作设定或修改SVG的运行定值，提供“无功定值”、“功率因数定值”和“交流电压定值”。
●报警查看和确认运行人员可以在实时告警窗口中查看所有历史告警信息，并在系统监视画面或者功率阀组画面确认所有遥信变位告警以及音响告警。
2 运行人员监视功能●SVG一次系统运行参数和状态的监视：包括断路器、手车、隔离刀闸、接地刀闸的状态，SVG所在线路的电压和电流，输出无功和吸收有功等。
阀组的监控包括：功率阀组的电压和状态信息等。
●SVG二次系统的状态监视：包括各IO开入状态等。
●事件顺序记录（SOE）和告警信号：所有的运行值和状态信号中，当达到或超过设计临界值或限制值时的显示告警，所有保护动作信号和故障报警。
SVG系统的启动操作说明1启动前准备工作SVG系统启动前需要确认以下注意事项：●功率柜柜门保持关闭。
●SVG断路器柜手车处于工作位置，断路器处于分闸位置。
●SVG启动柜断路器处于分闸位置。
●检查SVG设备状态，控制柜、功率柜、启动柜内是否有异物，接线电缆是否有松动。
●检查控制柜中控制电源是否正常，闭合控制柜内所有电源开关及空开，开启监控后台。
进入SVG系统启动前的基本设置：●控制柜“模式切换”把手打在”远方”模式时，操作命令由后台发出；“模式切换”把手打在”就地”模式时，操作命令由控制柜就地操作，操作”开机”按钮之后，预充电结束后SVG直接并网工作。
●当处于”远方”模式时，系统满足起动条件之后，后台显示“起动条件已满足”信号，表示SVG系统可以起动，操作起机遥控”按钮即可开机，预充电结束SVG直接并网工作。
●当处于”远方”模式时，开机前需在后台中设置控制命令（控制模式选择）：⏹ SVG电压/无功：选择控制方式为恒无功控制模式或恒电压控制模式；⏹ SVG无功/功率因数：选择功率因数控制模式是否投入；●当处于”远方”模式时，开机前需在后台中设置调节命令（控制定值设置）：⏹ 无功定值：当控制模式为恒无功功率时，设置输出无功的大小；⏹ 功率因数定值：当控制模式恒功率因数时，设置功率因数定值；⏹ 交流电压定值：当控制模式为恒电压时，设置稳定电压的大小。

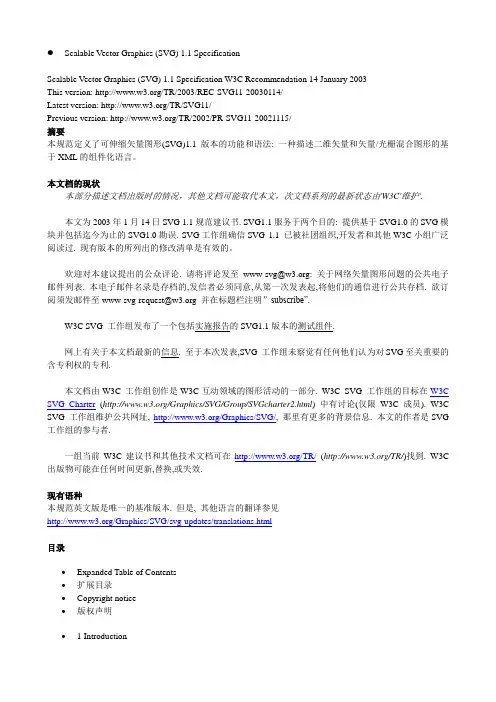

Scalable Vector Graphics (SVG) 1.1 SpecificationScalable Vector Graphics (SVG) 1.1 Specification W3C Recommendation 14 January 2003This version: /TR/2003/REC-SVG11-20030114/Latest version: /TR/SVG11/Previous version: /TR/2002/PR-SVG11-20021115/摘要本规范定义了可伸缩矢量图形(SVG)1.1版本的功能和语法: 一种描述二维矢量和矢量/光栅混合图形的基于XML的组件化语言。
本文档的现状本部分描述文档出版时的情况，其他文档可能取代本文，次文档系列的最新状态由'W3C'维护'.本文为2003年1月14日SVG 1.1规范建议书. SVG1.1服务于两个目的: 提供基于SVG1.0的SVG模块并包括迄今为止的SVG1.0勘误. SVG工作组确信SVG 1.1 已被社团组织,开发者和其他W3C小组广泛阅读过. 现有版本的所列出的修改清单是有效的。
欢迎对本建议提出的公众评论. 请将评论发至**************:关于网络矢量图形问题的公共电子邮件列表. 本电子邮件名录是存档的,发信者必须同意,从第一次发表起,将他们的通信进行公共存档. 欲订阅须发邮件至**********************并在标题栏注明”subscribe”.W3C SVG 工作组发布了一个包括实施报告的SVG1.1版本的测试组件.网上有关于本文档最新的信息. 至于本次发表,SVG 工作组未察觉有任何他们认为对SVG至关重要的含专利权的专利.本文档由W3C 工作组创作是W3C互动领域的图形活动的一部分. W3C SVG 工作组的目标在W3C SVG Charter(/Graphics/SVG/Group/SVGcharter2.html) 中有讨论(仅限W3C 成员). W3C SVG 工作组维护公共网址, /Graphics/SVG/, 那里有更多的背景信息. 本文的作者是SVG 工作组的参与者.一组当前W3C建议书和其他技术文档可在/TR/(/TR/)找到. W3C 出版物可能在任何时间更新,替换,或失效.现有语种本规范英文版是唯一的基准版本. 但是, 其他语言的翻译参见/Graphics/SVG/svg-updates/translations.html目录•Expanded Table of Contents•扩展目录•Copyright notice•版权声明•介绍• 2 Concepts•概念• 3 Rendering Model•成像模型• 4 Basic Data Types and Interfaces•基本数据类型和接口• 5 Document Structure•文档结构• 6 Styling•样式•7 Coordinate Systems, Transformations and Units •坐标系统,变换和单位•8 Paths•路径•9 Basic Shapes•基本形状•10 Text•文本•11 Painting: Filling, Stroking and Marker Symbols •绘图: 填充,沟边,和标记•12 Color•颜色•13 Gradients and Patterns•渐变和图案•14 Clipping, Masking and Compositing•剪切,蒙版和组合•15 Filter Effects•滤镜效果•16 Interactivity•交互•17 Linking•链接•18 Scripting•脚本•19 Animation•动画•20 Fonts•字体•21 Metadata•元数据•22 Backwards Compatibility•向后兼容性•23 Extensibility•扩展性•附录A: DTD•Appendix B: SVG Document Object Model (DOM)•附录B: SVG 文件对象模型(DOM)•Appendix C: IDL Definitions•附录C: IDL 定义•Appendix D: Java Language Binding•附录D: Java语言绑订•Appendix E: ECMAScript Language Binding•附录E: ECMASript语言绑订•Appendix F: Implementation Requirements•附录F: 执行条件•Appendix G: Conformance Criteria•附录G: 一致性准则•Appendix H: Accessibility Support•附录H: 使用途径的支持•Appendix I: Internationalization Support•附录I: 国际化的支持•Appendix J: Minimizing SVG File Sizes•附录J: SVG文件大小优化•Appendix K: References•附录K: 参考•Appendix L: Element Index•附录L: 元素索引•Appendix M: Attribute Index•附录M: 属性索引•Appendix N: Property Index•附录N: 特性索引•Appendix O: Feature Strings•附录O: 特殊字符串•Appendix P: Index•附录P: 索引作者：…鸣谢：SVG 工作组特此鸣谢众多参与帮助了SVG1.1规范的开发的组外人员.他们人数之多,不胜枚举. 他们有,但不限于SVG1.0 和1.1语言(包括阅览器, 制作工具, 和服务器端转码器),的早期实现者, SVG内容开发者, 在**************和******************************电子邮件列表中贡献过的人, 其他W3C 工作组, 和W3C 团对. SVG 1.1 实在是SVG 工作组及其余的W3C和公众的共同努力. 她巨大地受益于早期实施者和内容开发者的开拓工作, 公众反馈, 和来自W3C 团队帮助.1简介1.1关于SVG本规范定义可扩展矢量图形(SVG).的特性和语法。

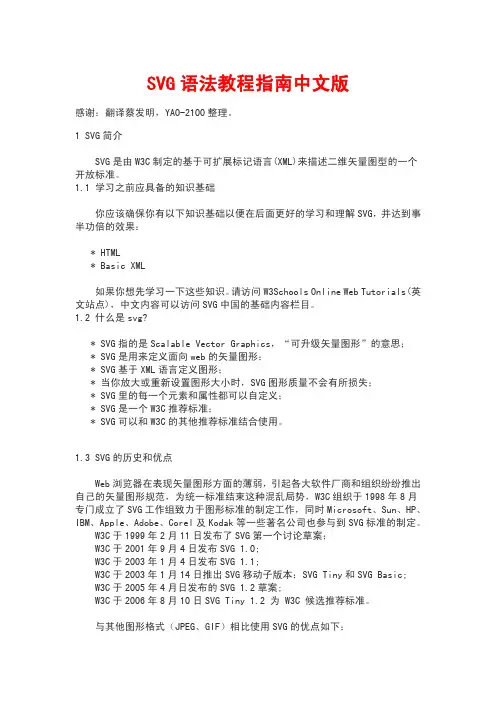

SVG语法教程指南中文版感谢：翻译蔡发明，YAO-2100整理。
1 SVG简介SVG是由W3C制定的基于可扩展标记语言(XML)来描述二维矢量图型的一个开放标准。
1.1 学习之前应具备的知识基础你应该确保你有以下知识基础以便在后面更好的学习和理解SVG，并达到事半功倍的效果：* HTML* Basic XML如果你想先学习一下这些知识。
请访问W3Schools Online Web Tutorials(英文站点)，中文内容可以访问SVG中国的基础内容栏目。
1.2 什么是svg?* SVG指的是Scalable Vector Graphics，“可升级矢量图形”的意思； * SVG是用来定义面向web的矢量图形；* SVG基于XML语言定义图形；* 当你放大或重新设置图形大小时，SVG图形质量不会有所损失；* SVG里的每一个元素和属性都可以自定义；* SVG是一个W3C推荐标准；* SVG可以和W3C的其他推荐标准结合使用。
1.3 SVG的历史和优点Web浏览器在表现矢量图形方面的薄弱，引起各大软件厂商和组织纷纷推出自己的矢量图形规范，为统一标准结束这种混乱局势，W3C组织于1998年8月专门成立了SVG工作组致力于图形标准的制定工作，同时Microsoft、Sun、HP、IBM、Apple、Adobe、Corel及Kodak等一些著名公司也参与到SVG标准的制定。
W3C于1999年2月11日发布了SVG第一个讨论草案；W3C于2001年9月4日发布SVG 1.0;W3C于2003年1月4日发布SVG 1.1;W3C于2003年1月14日推出SVG移动子版本：SVG Tiny和SVG Basic;W3C于2005年4月日发布的SVG 1.2草案;W3C于2006年8月10日SVG Tiny 1.2 为 W3C 候选推荐标准。
与其他图形格式（JPEG、GIF）相比使用SVG的优点如下：* SVG文件可以被很多的工具（比如记事本）阅读和编辑；* SVG文件比JPEG和GIF更小压缩比更大；* SVG图像是可压缩的；* SVG图像可以以任何分辨率高清晰打印；* SVG图像是可缩放的，图像的任何部分都可以无损失缩放；* SVG里的文字是可供选择和搜索（制作地图的良好功能）；* SVG可以和诸如java等技术共同工作；* SVG是一个开放标准；* SVG文件是纯xml的。
SVG⽤户⼿册第六章（装置启动停机操作流程）V1.9（1）第六章调试流程6.1 设备检查设备安装完成后，需对装置进⾏系统性的检查，确保装置⽆接线错误。
保持SVG整柜外观整洁，内部器件完整。
6.1.1 装置接地检查确定装置柜内地线全部连接，并可靠接地；柜体可靠接地。
6.1.2 接线检查1、确定启动柜内三相⾼压进线为正序；2、电压信号线：电压信号包括外部电压信号和柜内电压信号。
启动柜内⾼压进线处每相上装有10kV：100V的电压互感器，其采集10kV侧电压信号，对应主控箱⽆源采样板的U601/U602、V601/V602、W601/W602。
当补偿⽬标不是10kV，⽽是35kV或110kV时，需将35kV或110kV侧的电压信号引进装置。
在控制柜的端⼦排上留有信号接⼊点，其对应主控箱上⽆源采样板的U611/U612、V611/V612、W611/W612。
3、电流信号线：电流信号包括10kV电流信号、35kV或110kV侧电流信号、装置输出电流信号。
电流信号只需采集A、C相电流信号，B相电流值由主控计算得到。
10kV电流信号、35kV或110kV侧电流信号都由外部引⼊，根据补偿⽬标的不同，只需引⼊⼀组。
10kV侧电流信号对应主控箱⽆源采样板的U411/U412、U413/U414；35kV或110kV侧电流信号对应主控箱⽆源采样板的U421/U422、U423/U424。
4、光纤检查根据装置容量的不同，单元光纤的接法不同。
6Mvar的装置单元光纤顺序为C_R3、C_R2、C_R1、C_TX。
主控箱上光纤接法不区分容量，光纤顺序为C_RX、C_T1、C_T2、C_T35、户外隔离⼑闸连锁线只有带户外变压器的现场，才安装有户外隔离⼑闸。
户外隔离⼑闸合闸后，才允许变压器版本1.9 ⼤⼒电⼯襄阳股份有限公司电话:0710-*******6、户外变压器连锁：在带有户外变压器的现场才需接⼊变压器连锁信号，端⼦排上留有连锁信号接⼊点。
SVG 高压动态无功发生与滤波器使用说明书121概述部分1.1电网质量的现状及危害在电力系统中，由于大量电动机负荷和其它用电设备的投入，造成电网供电质量下降，即功率因数较低、电压波动较大。
近年来由于变频器和整流设备等电力电子设备的广泛使用，使得电网受到严重的谐波污染。
在工业负荷发达的电网，日耗电量巨大，负荷呈非线性和冲击性，引发了多种电能质量问题，主要包括功率因数低、谐波含量高、三相不平衡、功率冲击、电压闪变和电压波动。
电能质量问题概括如下：1、电网的功率因数低，增加电网损耗，加大生产成本，降低生产率。
2、传动设备的频繁起动造成了无功冲击，引起电网电压降低、电压波动和电压闪变，严重时导致传动装置及保护装置无法正常工作甚至影响生产。
3、由于变频器等电力电子设备的使用，产生高次谐波电流，导致电网电压和电流畸变；电压和电流谐波对电网和用电设备产生以下恶劣后果：•谐波会导致保护及安全自动装置误动作，影响生产•谐波导致电容器组谐波电流放大，使电容器过负荷或过电压，甚至烧毁•谐波会增加变电器损耗，引起变压器发热•谐波导致电力设备发热，增加损耗；电机力矩不稳甚至损坏，降低生产率•谐波会加速变压器和其它电力设备的绝缘老化•谐波会干扰通讯信号，严重时使通讯无法正常运行，严重影响生产4、导致电网三相不平衡，产生负序电流使电机转子发生振动。
综上所述，电网的谐波和无功问题日益突出，整个供配电系统的安全运行存在较大的隐患。
因此，世界各国电力系统近年来纷纷采用了动态无功补偿装置和谐波治理装置来提高电网的电能质量，同时，由于电能质量的提高，也使电力系统和工矿企业获得了丰厚的回报。
1.2谐波的定义国际电工标准给出的谐波定义为：谐波是频率为基波频率整数倍的正弦波。
谐波是由非线性元件或非线性负荷产生的，相对于系统而言可称其为谐波源，对于补偿装置，我们称其为谐波负荷。
电力系统中常见的非线性负荷有：大功率换流设备，电力机车如电气化铁路、市内电车等，电弧炉、电弧焊机和日光灯等含有电弧的设备，电力变压器、铁心电抗器等含有磁饱和特性的设备。
