导管敷设方式

套接紧定式钢导管的敷设及质量控制套接紧定式钢导管(以下简称JDG导管）的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题.JDG导管在施工过程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。

1 JDG导管应用概述1.1 JDG导管系列产品由钢导管、连接管件（直管接头、螺纹接头、爪形螺母）、紧定螺钉组成，钢导管及连接管件内外壁均镀锌.JDG导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。

根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120:2000）要求，管壁厚度为1.6mm.1.2 JDG导管敷设中,管与管连接采用直管接头.直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位,密封性能较好.凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线.靠近管接头两端各有一个（￠32mm 以上管为2个）带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺,由管内壁向管外壁冲压形成凸起后再攻丝形成的,使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。

特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。

1.3安装时先将JDG导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使JDG导管与直管接头形成一个整体，无须再做跨接地线。

管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。

螺纹接头与盒(箱、槽）连接的一端带有一个爪形螺母和一个六角形螺母.安装时爪形螺母扣在盒（箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽）壁面即可，无须再做跨接地线.2 JDG导管的质量控制JDG导管施工方便快捷，在工程中的应用日渐增多,应用需求量不断增大，但在实际安装过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。

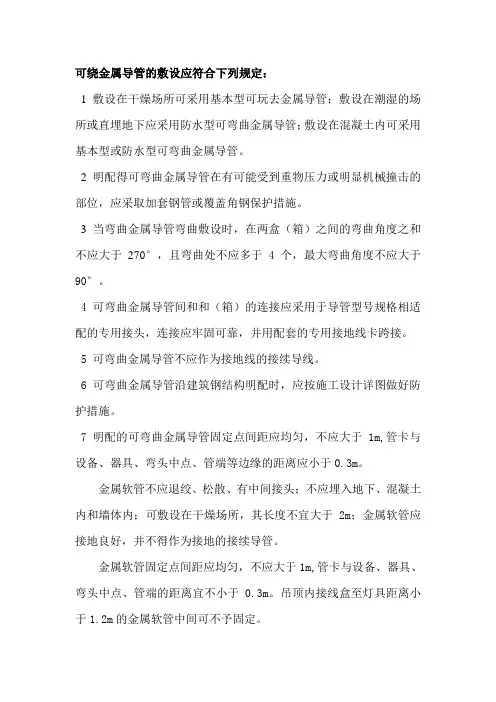

可绕金属导管的敷设应符合下列规定：
1 敷设在干燥场所可采用基本型可玩去金属导管；敷设在潮湿的场所或直埋地下应采用防水型可弯曲金属导管；敷设在混凝土内可采用基本型或防水型可弯曲金属导管。

2 明配得可弯曲金属导管在有可能受到重物压力或明显机械撞击的部位，应采取加套钢管或覆盖角钢保护措施。

3 当弯曲金属导管弯曲敷设时，在两盒（箱）之间的弯曲角度之和不应大于270°，且弯曲处不应多于4个，最大弯曲角度不应大于90°。

4 可弯曲金属导管间和和（箱）的连接应采用于导管型号规格相适配的专用接头，连接应牢固可靠，并用配套的专用接地线卡跨接。

5 可弯曲金属导管不应作为接地线的接续导线。

6 可弯曲金属导管沿建筑钢结构明配时，应按施工设计详图做好防护措施。

7 明配的可弯曲金属导管固定点间距应均匀，不应大于1m,管卡与设备、器具、弯头中点、管端等边缘的距离应小于0.3m。

金属软管不应退绞、松散、有中间接头；不应埋入地下、混凝土内和墙体内；可敷设在干燥场所，其长度不宜大于2m；金属软管应接地良好，并不得作为接地的接续导管。

金属软管固定点间距应均匀，不应大于1m,管卡与设备、器具、弯头中点、管端的距离宜不小于0.3m。

吊顶内接线盒至灯具距离小于1.2m的金属软管中间可不予固定。

导管内穿线和槽盒内敷线安装工程一、材料要求1 导线的规格、型号必须符合设计要求，应有合格证、“ccc"认证标志和认证证书复印件。

2 镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。

3 护口：应根据管径大小选择相应的规格。

4 安全型压线帽：可根据导线截面和根数选择使用。

5 套管：选用时应与导线、规格相配套。

6 接线端子：应根据导线的根数和总截面选择相应的规格。

7 焊锡：由锡、铅和锑等元素组合的低熔点（185℃～260℃）合金。

焊锡制成条状或丝状。

8 焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

9 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

二、主要机具1 克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。

2 放线架、放线车、高凳。

3 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。

4 万用表、兆欧表。

三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。

四、操作主艺(一)工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测(二)选择导线：1 应根据设计图要求选择导线。

2 相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。

(三)穿带线：1 穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。

2 穿带线的方法：（1)带线一般均采用Φ1.2～2.Omm的铁丝或钢丝。

先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用100~150mm的余量。

（2）在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。

（3）穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。

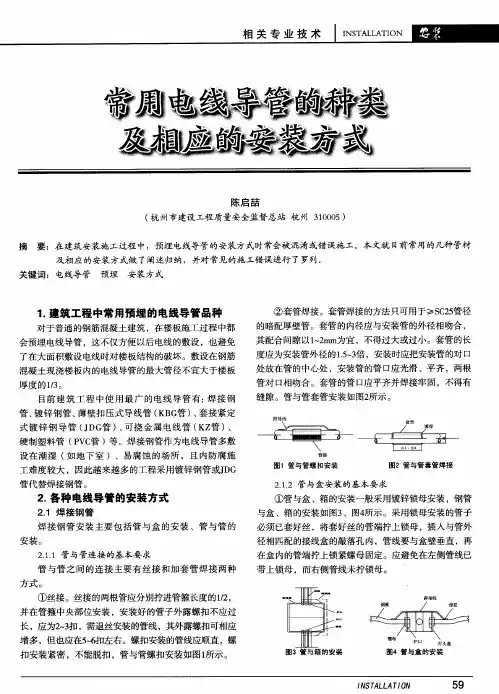

用锁母安装 。
壁板材加工而成 ，双面镀锌 。管与管件安装不需再跨接
地线 。该管道重量轻 、壁薄 ，因此作为电线导管埋人墙
体或混凝土 内时 ，管路与墙体或混凝土表面净距不应小
于１ ５ ａｍ。 ｒ
①管与管的安装 。采用 直管接头安装 ，其长 度应 为
管外径的２ ． ０ ～ ３ ． Ｏ 倍 ，管的接 口应在直管接头内中心 即１ ／ ２ 处 。根据配管线路 的要求采用９ ０ ｏ直角弯管接头时 ，管 的接 口应插入直角弯管的承插 口处 ，并应到位 ，再使用 扣 压器压接 ，其扣压点不应少于两点 。压接后 ，在安装
度应为安装管外径的１ ． ５ ～ ３ 倍 ，安装时应把安装管 的对 口 处放在管的 中心处 ，安装管的管 口应光滑 、平齐 ，两根
会预埋 电线导管 ，这不仅方便 以后 电线 的敷设 ，也避免
了在大 面积敷设 电线 时对楼板结构 的破坏 。敷设在钢筋 混凝 土现浇楼板 内的电线 导管 的最 大管径不宜 大于楼板
头插紧定 位 ，再用专用紧定扳手持续拧 紧紧定螺钉直至 拧断脖 颈 ，使钢导管与直管接 头形成一个整体 ，无须再 做跨接地线。如 图６ 所示 。
紫 定 螺 丝
母蜊 跨拉 线 ｛ 、
图５镀锌钢管接地线做法
２ － ２ 镀锌 钢 管
管与管安 装。一般采用螺纹丝扣安装 ，以专用接地 线 卡跨 接 ，两卡 间连线 为铜芯 软导线 ，截 面积不小 于 ４ ｍ ｍ 。严禁采用对 口熔焊安装 ，壁厚小于等于２ ｍ ｍ的镀
硬制塑料管 （ Ｐ Ｖ Ｃ 管 ）等 。焊接钢管作 为电线 导管多敷 设 在潮 湿 （ 如地 下 室 ）、易腐蚀 的场所 ，且 内防腐 施 工难度较大 ，因此越来越多 的工程 采用镀锌钢管或Ｊ Ｄ Ｇ
