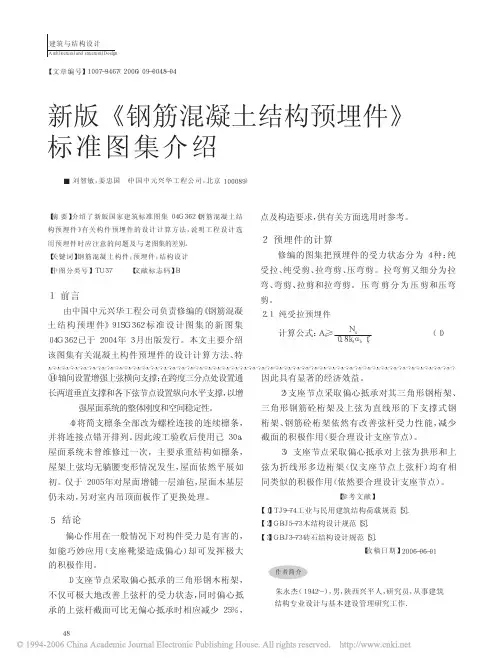

预埋件图集

４９
建筑与结构设计
Ａｒｃｈｉｔｅｃｔｕｒａｌ ａｎｄ ｓｔｒｕｃｔｕｒａｌ Ｄｅｓｉｇｎ
震区的中小型建筑普通钢筋混凝土或预应力混凝土
结构中的预埋件。
新图集为：非地震区及抗震设防烈度≤８ 或 ９
度 Ｉ、ＩＩ 类场地地震区的普通钢筋混凝土或预应力混
凝土结构中的预埋件；设计使用年限为 ５０ａ；设计按
一类环境考虑；结构表面温度≤１００℃；新图集适用
２．３ 拉弯剪预埋件
应按下列二式计算，并取其中的较大值：
计算公式：Ａｓ≥
ｋ１
Ｖｕ αｒ αｒ
ｆ
ｙ
＋
Ｎｕ ０．８ｋ１ αｂ ｆ
ｙ
＋
Ｍｕ １．３ｋ１ αｒ αｂ ｆ ｙＺ
（５）
Ａｓ≥
Ｖｕ ０．８ｋ１ αｂ
ｆ
ｙ
＋
Ｍｕ
０．４ｋ１ αｒ αｂ ｆ
ｙＺ
（６）
式中，Ｚ 为沿剪力作用方向最外层锚筋中心线之间的
距离；Ｍｕ 为弯矩承载力设计值。 ２．４ 压弯剪预埋件
当量剪力设计值 ，检查是否满足预选预埋件的 Ｖｕ≥
Ｖ′＝ζ１Ｎ 及 Ｚ、ψ、αｖ 等条件，以便最后确定预埋件的编
号，使用非常不方便。 新图集中则引进了一个参数
（其推导过程本文不予详述），将原来的三个参数简
化为一个，便于设计者选用。下面通过实例说明。
例：已知图 ３ 所示的压弯剪预埋件，所需锚板宽
度 ｂ＝３００ｍｍ，混凝土强度等级为 Ｃ２５，作用在预埋件
