联络巷施工安全技术措施联络巷是地下矿井中连接采区和运输巷道的重要通道,其施工安全技术措施至关重要。
本文主要探讨联络巷施工安全技术措施,并提出一些建议。
一、前期准备工作1.制定联络巷施工方案,详细规定施工的程序、工艺和方法,并根据实际情况制定每日施工计划。
2.对施工场地进行勘察,确保联络巷施工的稳定性和安全性。
3.确定施工人员的数量和结构,合理安排施工人员的任务,确保施工过程中的操作安全。
二、通风措施1.根据联络巷的长度和形状,设置合理的通风系统,保证联络巷中的空气流通畅。
2.定期清理联络巷内的灰尘和杂物,防止堵塞通风系统,保证通风畅通。
3.进入联络巷前,进行气体浓度检测,确保空气质量符合安全标准。
三、支护措施1.根据联络巷的地质条件,选择适当的支护材料,确保联络巷的稳定性。
2.提前进行地质勘察,合理确定支护方式和支护参数。
3.进行联络巷支护时,根据支护计划进行施工,确保支护质量符合要求。
四、排水措施1.根据地质条件和地下水位,选择合适的排水方法。
2.设置合理的排水管道,保持联络巷内的排水畅通。
3.定期检查排水系统的工作情况,及时清理堵塞物。
五、安全防护措施1.施工过程中,设置明显的警示标志,提醒人员注意安全。
2.提供适当的个人防护设备,并对施工人员进行培训,确保他们了解安全操作规程。
3.定期组织安全演练,增强施工人员的应急能力。
六、监测与预警措施1.在施工期间进行联络巷的监测,发现变形和下沉等异常情况及时报告并采取措施。
2.配备合适的监测设备,对联络巷的变形、渗漏和气体浓度等进行实时监测。
3.定期召开安全会议,交流监测和预警的信息,及时调整施工计划。
七、应急救援措施1.制定完善的应急预案,包括联络巷事故的处理流程和应急救援措施。
2.配备专业的救援人员和设备,确保他们具备应急救援的能力。
3.定期组织应急演练,提高救援人员的应急反应能力。
总之,联络巷施工安全技术措施是保证矿井施工安全的关键,需要从前期准备、通风措施、支护措施、排水措施、安全防护措施、监测与预警措施、应急救援措施等方面进行全面考虑和细致安排,以确保施工过程的安全和稳定运行。

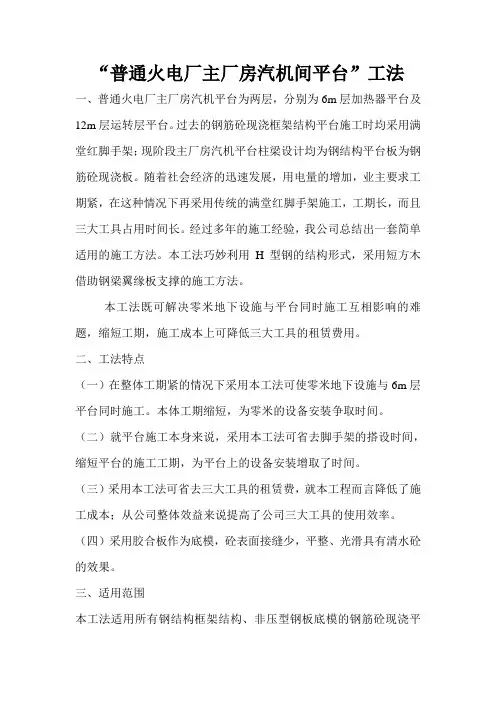

“普通火电厂主厂房汽机间平台”工法一、普通火电厂主厂房汽机平台为两层,分别为6m层加热器平台及12m层运转层平台。
过去的钢筋砼现浇框架结构平台施工时均采用满堂红脚手架;现阶段主厂房汽机平台柱梁设计均为钢结构平台板为钢筋砼现浇板。
随着社会经济的迅速发展,用电量的增加,业主要求工期紧,在这种情况下再采用传统的满堂红脚手架施工,工期长,而且三大工具占用时间长。
经过多年的施工经验,我公司总结出一套简单适用的施工方法。
本工法巧妙利用H型钢的结构形式,采用短方木借助钢梁翼缘板支撑的施工方法。
本工法既可解决零米地下设施与平台同时施工互相影响的难题,缩短工期,施工成本上可降低三大工具的租赁费用。
二、工法特点(一)在整体工期紧的情况下采用本工法可使零米地下设施与6m层平台同时施工。
本体工期缩短,为零米的设备安装争取时间。
(二)就平台施工本身来说,采用本工法可省去脚手架的搭设时间,缩短平台的施工工期,为平台上的设备安装增取了时间。
(三)采用本工法可省去三大工具的租赁费,就本工程而言降低了施工成本;从公司整体效益来说提高了公司三大工具的使用效率。
(四)采用胶合板作为底模,砼表面接缝少,平整、光滑具有清水砼的效果。
三、适用范围本工法适用所有钢结构框架结构、非压型钢板底模的钢筋砼现浇平台。
四、工艺原理:本工法的工艺原理是:采用1220×2440×15mm 胶合板为底模、50×100mm 方木为内外楞,巧妙利用H 型钢梁的翼缘板支撑的施工方法。
五、施工工艺流程及操作要点 1、施工方法材料采用1220×2440×15mm 胶合板及50×100mm 方木。
胶合板为底模,方木为内外楞,支撑点设在H 型钢上下翼缘板的内侧。
外楞间距300mm ,内楞间距离150~200mm 。
如图示:H型钢梁50×100方木木楔子胶合板胶合板刨成45°坡角2、施工程序2.1根据已安装钢梁的横向间距(腹板之间的净距),上下翼缘板之间的净距。
工程联络单施工方案工程名称:XXX工程施工方案一、工程概况1、项目概述本工程为XX公司在XX地区开展的一项重要工程,主要包括XXX。
该工程地处城乡结合部,周边设施完善,交通便利。
2、工程内容本工程主要包括XXX等一系列设施和设备的安装和调试工作,施工范围包括XXX。
3、施工单位施工单位为XX建筑公司,具有丰富的施工经验和优秀的施工团队,有着良好的施工记录和信誉。
4、监理单位监理单位为XX监理公司,具有相应的资质和经验,将全程监督工程施工过程,确保工程质量。
5、施工期限本工程的施工期限为X个月,具体时间安排将根据实际情况进行调整。
二、施工方案1、地基及基础工程(1)前期准备在施工前,施工单位将进行现场调查和勘测,了解具体地质情况,制定相应的施工方案。
(2)基坑开挖基坑开挖将根据设计要求和地质条件进行,各项工程将严格按照规范进行,确保施工质量。
2、建筑工程(1)结构部分建筑工程将根据设计图纸进行施工,确保结构的牢固和稳定。
(2)室内装饰室内装饰将根据设计要求进行,包括吊顶、地面、墙面等工程。
3、给排水工程给排水工程将根据设计要求和相关规范进行施工,确保排水系统的畅通和可靠性。
4、电气工程电气工程将根据设计要求进行施工,包括配电、照明、消防等系统的安装和调试工作。
5、通风与空调工程通风与空调工程将根据设计要求进行施工,确保室内空气的清新和舒适。
6、施工总进度在施工过程中,施工单位将根据工程实际情况进行合理的进度安排,确保工程的顺利进行。
7、安全生产在施工过程中,施工单位将严格遵守安全生产规定,确保施工现场的安全和有序。
8、环保措施在施工过程中,施工单位将严格遵守环保法律法规,采取相应的环保措施,确保施工对环境的影响降到最低。
9、质量保证在施工过程中,施工单位将严格遵守相关质量规定,确保工程的质量符合设计要求。
10、施工组织设计施工单位将制定详细的施工组织设计方案,包括施工进度安排、安全生产及环保措施等,确保施工过程的有序进行。

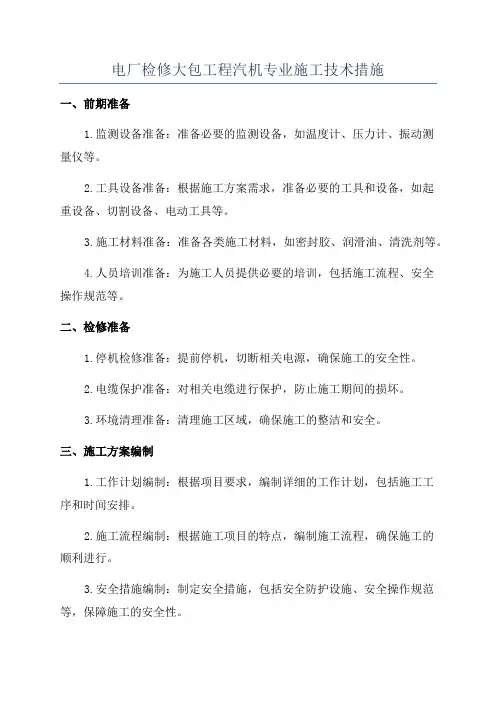

电厂检修大包工程汽机专业施工技术措施
一、前期准备
1.监测设备准备:准备必要的监测设备,如温度计、压力计、振动测
量仪等。
2.工具设备准备:根据施工方案需求,准备必要的工具和设备,如起
重设备、切割设备、电动工具等。
3.施工材料准备:准备各类施工材料,如密封胶、润滑油、清洗剂等。
4.人员培训准备:为施工人员提供必要的培训,包括施工流程、安全
操作规范等。
二、检修准备
1.停机检修准备:提前停机,切断相关电源,确保施工的安全性。
2.电缆保护准备:对相关电缆进行保护,防止施工期间的损坏。
3.环境清理准备:清理施工区域,确保施工的整洁和安全。
三、施工方案编制
1.工作计划编制:根据项目要求,编制详细的工作计划,包括施工工
序和时间安排。
2.施工流程编制:根据施工项目的特点,编制施工流程,确保施工的
顺利进行。
3.安全措施编制:制定安全措施,包括安全防护设施、安全操作规范等,保障施工的安全性。
四、施工组织和实施
1.施工人员组织:根据工作计划,合理组织施工人员,确保施工的顺利进行。
2.施工现场布置:根据施工方案,对施工现场进行合理布置,确保施工的无障碍进行。
3.施工过程监控:对施工过程进行实时监控,及时解决可能出现的问题,确保施工的质量和安全。
4.施工材料配送:根据施工方案的需求,及时配送施工所需的各类材料,确保施工的顺利进行。
5.完工验收:对施工结束后的工程进行验收,确保施工的质量符合要求。
以上是电厂检修大包工程汽机专业施工技术措施的主要内容,通过合理的准备、详细的施工方案和有效的组织实施,可以保证工程的质量和安全。
联络通道施工应急预案1. 概述为了确保联络通道施工期间工程的顺利进行以及保障工作人员和周边居民的人身财产安全,制定本应急预案。
2. 应急预案的范围本应急预案适用于联络通道施工期间出现安全事故、突发事件等情况时的应急处理工作。
3. 应急预案的组织机构3.1 应急指挥部应急指挥部设立在项目施工现场,由项目经理或其委派的应急专责负责指挥协调施工期间的应急管理工作。
3.2 应急组应急组由施工单位负责人、现场监理工程师、安全专责等组成,负责应急预案的执行和处置。
3.3 通讯联络组通讯联络组由施工单位负责人、现场监理工程师、维修人员等组成,负责施工期间通讯问题的处理。
3.4 应急救援组应急救援组由消防队、急救队等组成,负责施工期间突发事件的救援工作。
4. 应急准备工作4.1 人员准备制定紧急事件应对人员名单以及联系方式,并确保人员在发生紧急情况时能够及时获取情况信息,做出应对措施。
4.2 应急物资准备准备应急物资,如灭火器、安全标志、头盔、手套、应急通讯设备等。
同时进行应急物资的保养和更新工作。
4.3 信息储备制定工程施工应急预案,发布至相关业主单位,确保应急预案信息得到传达并落实。
5. 应急预案执行5.1 事件申报当发生紧急事件时,及时报告应急指挥部,并按照预案迅速采取应对措施。
5.2 应急处置根据预案,按照应急流程进行处置,及时控制事态发展,并采取有效措施维护现场安全。
5.3 通讯联络保障现场通讯设备完好,确保通讯畅通,及时传递信息和接收指令。
5.4 现场救援如遇突发事件,立即启动应急救援工作。
6. 应急演练定期组织应急演练,检验应急预案的可行性和有效性。
并根据演练结果不断完善应急预案。
7.联络通道施工期间的安全事故和突发事件的发生是无法避免的,但我们可以通过科学、合理的应急预案,加强应急组织和应急准备工作,及时高效的采取有效措施,将损失减少到最小,为施工期间的安全稳定提供有力保障。
联络通道施工方案(终稿)
一、前言
在城市建设和交通规划中,联络通道起着连接不同区域、优化交通流线的重要作用。
本文将探讨联络通道施工方案,以确保施工顺利、安全、高效进行。
二、施工前准备
1. 勘察与规划
在施工之前,需进行详细勘察和规划工作,确定施工区域的地形、土质、水文等情况,制定施工方案和时间表。
2. 人员配备
组织专业的施工团队,包括工程师、技术人员、施工工人等,确保团队技术过硬、配合默契。
3. 材料准备
采购优质的施工材料,保证工程质量,协调好供货商的配送安排,避免因材料不足而延误工期。
三、施工过程
1. 环境保护
在施工现场周边设置围挡、防尘网等设施,减少施工对环境的影响,注意施工废弃物的分类处理。
2. 安全防护
施工现场设置明显的警示标志和安全警戒线,配备必要的安全设备,严格执行施工安全规范,确保施工人员安全。
3. 施工质量控制
实施过程中严格按照施工方案进行操作,定期进行质量检查和验收,及时解决工程质量问题,确保施工质量符合规范要求。
四、施工后收尾
1. 施工验收
完成施工后进行全面验收,确保工程符合设计要求,未出现质量问题。
2. 现场清理
及时清理施工现场的杂物和废弃物,并进行分类处理,恢复原有环境。
3. 设备维护
对施工所使用的设备和工具进行清洁、保养和维修,确保下次使用时处于良好状态。
五、总结
联络通道施工方案的实施需要科学合理的规划、严格的施工质量控制和周密的施工前后管理,只有如此,才能保证工程的高质量完成。
希望通过本方案的准确执行,为城市的发展和交通的便利提供有力的支持。
发放编号:文件编号:越南安庆2×50MW CFB燃煤电站项目汽机间平台施工方案迪尔集团有限公司2014年 3 月越南安庆2×50MW CFB燃煤电站项目汽机间平台施工方案编制:审核:批准:批准日期:年月日目录1、适用范围 (4)2、编制依据 (4)3、作业项目概述 (4)4、作业准备 (5)5、作业条件 (7)6、作业顺序 (7)7、作业方法 (7)8、工艺质量要求 (12)9、质量记录 (13)10、计量工机具测量记录 (14)11、安全管理、文明施工及环境保护 (14)附件:危险源辨识 (16)附件:16t汽车吊起重性能表 (17)1、适用范围本方案适用于越南安庆2X50MW CFB燃煤电站项目汽机间平台工程的施工。
2、编制依据2.1、《电力建设施工质量验收及验评规程》DL/T5210.1-2005;2.2、《建筑施工起重吊装工程安全技术规范》JGJ276-2012;2.3、《钢结构设计规范》GBJ50017—2003;2.4、《电力建设安全工作规程》DL5009.1-2002;2.5、《钢结构工程施工质量验收规范》GB50205-2001;2.6、《一般用途钢丝绳》GB-T20118-2006;2.7、《中国联合工程公司提供的施工图纸》Y100Z-G02133、作业项目概述3.1、本工程为越南安庆2×50MW CFB燃煤电站项目汽机间平台施工,包括框架结构系统、金属板系统。
汽机间平台纵向布置在主厂房5轴-7轴、10轴-12轴之间,纵向布置在A轴-B轴之间,本工程共2套汽机间平台,每套分为4.5米层、8米层。
汽机间平台钢结构柱、梁主材采用焊接及热轧型钢,带*构件材料材质为Q345B,其余构件材料材质为Q235B,连接板材料材质为Q345B。
横向连接为刚接,纵向为铰接。
高强螺栓采用扭剪型高强度螺栓,材质为20MnTiB,其性能符合符合现行标准GB/T3632-1995--GB/3633-1995《钢结构用扭剪型高强度螺栓扭剪副》的规定。

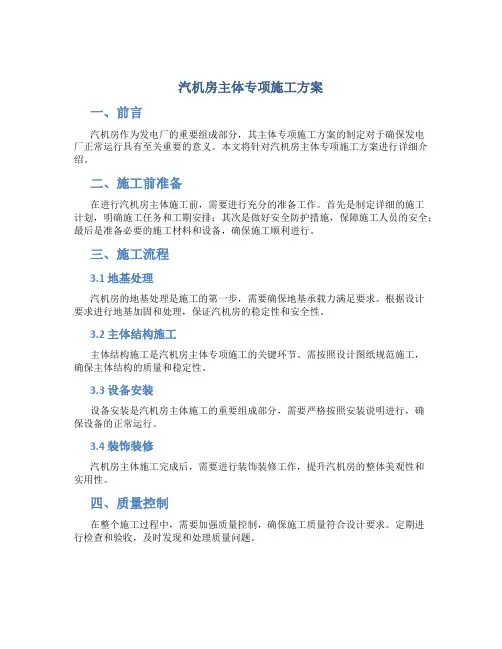

汽机房主体专项施工方案
一、前言
汽机房作为发电厂的重要组成部分,其主体专项施工方案的制定对于确保发电
厂正常运行具有至关重要的意义。
本文将针对汽机房主体专项施工方案进行详细介绍。
二、施工前准备
在进行汽机房主体施工前,需要进行充分的准备工作。
首先是制定详细的施工
计划,明确施工任务和工期安排;其次是做好安全防护措施,保障施工人员的安全;最后是准备必要的施工材料和设备,确保施工顺利进行。
三、施工流程
3.1 地基处理
汽机房的地基处理是施工的第一步,需要确保地基承载力满足要求。
根据设计
要求进行地基加固和处理,保证汽机房的稳定性和安全性。
3.2 主体结构施工
主体结构施工是汽机房主体专项施工的关键环节。
需按照设计图纸规范施工,
确保主体结构的质量和稳定性。
3.3 设备安装
设备安装是汽机房主体施工的重要组成部分,需要严格按照安装说明进行,确
保设备的正常运行。
3.4 装饰装修
汽机房主体施工完成后,需要进行装饰装修工作,提升汽机房的整体美观性和
实用性。
四、质量控制
在整个施工过程中,需要加强质量控制,确保施工质量符合设计要求。
定期进
行检查和验收,及时发现和处理质量问题。
五、安全防护
安全防护是汽机房主体施工过程中至关重要的一环,需要严格执行相关安全规定,确保施工过程中的安全。
六、总结
汽机房主体专项施工方案的制定和实施,对于汽机房的正常运行具有重要意义。
只有经过合理的规划和严格执行,才能确保汽机房主体施工的顺利进行和有效完成。

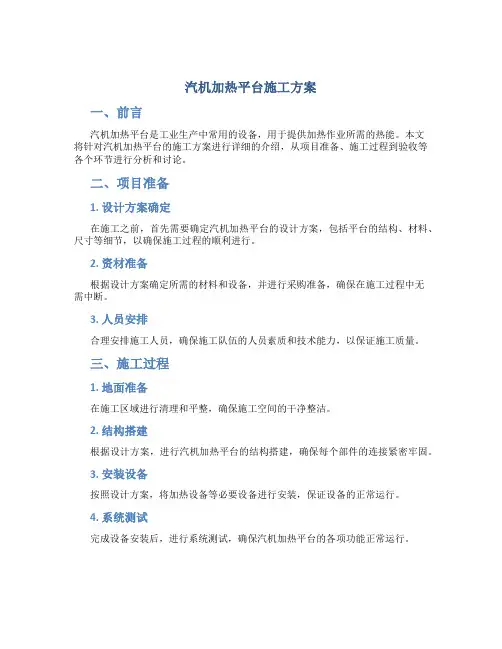

汽机加热平台施工方案
一、前言
汽机加热平台是工业生产中常用的设备,用于提供加热作业所需的热能。
本文
将针对汽机加热平台的施工方案进行详细的介绍,从项目准备、施工过程到验收等各个环节进行分析和讨论。
二、项目准备
1. 设计方案确定
在施工之前,首先需要确定汽机加热平台的设计方案,包括平台的结构、材料、尺寸等细节,以确保施工过程的顺利进行。
2. 资材准备
根据设计方案确定所需的材料和设备,并进行采购准备,确保在施工过程中无
需中断。
3. 人员安排
合理安排施工人员,确保施工队伍的人员素质和技术能力,以保证施工质量。
三、施工过程
1. 地面准备
在施工区域进行清理和平整,确保施工空间的干净整洁。
2. 结构搭建
根据设计方案,进行汽机加热平台的结构搭建,确保每个部件的连接紧密牢固。
3. 安装设备
按照设计方案,将加热设备等必要设备进行安装,保证设备的正常运行。
4. 系统测试
完成设备安装后,进行系统测试,确保汽机加热平台的各项功能正常运行。
四、验收
1. 质量验收
对已建成的汽机加热平台进行质量验收,确保施工质量符合设计要求。
2. 安全验收
进行安全验收,确保汽机加热平台的使用过程中不存在安全隐患。
3. 竣工验收
完成以上验收后,形成竣工验收报告,确认汽机加热平台整体工程的质量符合标准。
五、总结
汽机加热平台的施工方案涉及多个环节,从项目准备到施工过程再到验收,都需要严格按照规范进行操作。
只有确保每个环节的质量和安全,才能保证最终建成的汽机加热平台能够正常使用。
XX省电力建设第一工程公司西电三期工程项目部施工技术措施工程名称:XX电厂三期工程措施类别:甲类措施编号:措施名称:汽机房运转层平台施工技术措施编制部门:编制人:编制日期:施工技术措施审批表:目录1编制依据 (1)2工程概况 (1)3 施工准备 (1)4 加热器钢平台钢结构制作运输 (2)5加热器钢平台安装工艺 (4)6 高强螺栓连接施工控制 (9)7焊接工程施工过程控制 (12)8 质量保证措施 (14)9 安全文明施工 (17)汽机房运转层平台结构吊装措施1 编制依据《汽机房运转层平台施工图(一)》13-F0013S-T0225(1)《汽机间固定端及临时端山墙》13-F0013S-T0219《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《工程建设标准强制性条文》房屋建筑部分(2002年版)《电力建设安全工作规程》(第1部分: 火力发电厂)DL5009.1-2002《钢结构制作安装总说明》 13-F0013S-T01052 工程概况XX电厂2×600MW机组三期工程主厂房加热器平台为钢梁、钢柱和钢筋混凝土板结构,加热器平台梁与A、B列连接采用铰接,横向框架梁与加热器平台柱连接采用钢接,纵向框架梁与加热器平台柱连接采用铰接(局部加钢支撑)。
一级钢次梁连接采用高强螺栓,二级及以上钢梁连接采用焊接加安装螺栓。
楼层标高分别为6.15米(6.35米)、13.65米。
其中⑴⑵轴线、⑻⑼轴, ⑽⑾轴线、⒄⒅轴线为3层,标高分别为6.15米(6.35米)、8.95米、13.65米。
GZ-1/1a~GZ3/3a为制作的H900×550×20×40。
纵梁、横梁、次梁为轧制H型钢,其中有部分钢梁为制作钢梁。
钢梁、柱规格中带有HN、HW、HM者为轧制型钢,其他为焊接H型钢。
各层楼板除图中的格栅板外,均为钢筋混凝土板,强度为C30,板下用1mm厚的YX70-200-600型的镀锌压型钢板做底膜,压型钢板肋高70mm,混凝土板净厚:6.35m、6.85m 层为:130mm;13.65m层为:150mm;楼板与钢梁之间的连接件采用HVB125型剪力件。

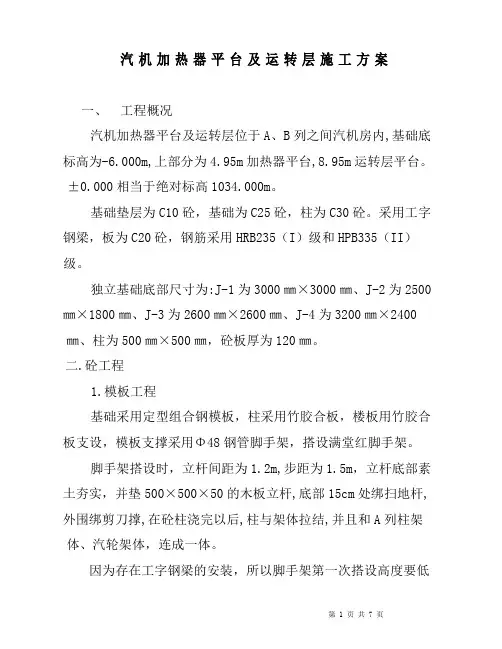

汽机加热器平台及运转层施工方案一、工程概况汽机加热器平台及运转层位于A、B列之间汽机房内,基础底标高为-6.000m,上部分为4.95m加热器平台,8.95m运转层平台。
±0.000相当于绝对标高1034.000m。
基础垫层为C10砼,基础为C25砼,柱为C30砼。
采用工字钢梁,板为C20砼,钢筋采用HRB235(I)级和HPB335(II)级。
独立基础底部尺寸为:J-1为3000㎜×3000㎜、J-2为2500㎜×1800㎜、J-3为2600㎜×2600㎜、J-4为3200㎜×2400㎜、柱为500㎜×500㎜,砼板厚为120㎜。
二.砼工程1.模板工程基础采用定型组合钢模板,柱采用竹胶合板,楼板用竹胶合板支设,模板支撑采用Φ48钢管脚手架,搭设满堂红脚手架。
脚手架搭设时,立杆间距为1.2m,步距为1.5m,立杆底部素土夯实,并垫500×500×50的木板立杆,底部15cm处绑扫地杆,外围绑剪刀撑,在砼柱浇完以后,柱与架体拉结,并且和A列柱架体、汽轮架体,连成一体。
因为存在工字钢梁的安装,所以脚手架第一次搭设高度要低于钢牛腿高度,并在工字钢梁两侧搭设,宽度为1.2m操作平台,操作平台高度为牛腿顶标高下900mm处,操作平台满铺脚手板,并且外侧绑护身栏杆。
工字钢梁安装完毕后,再将脚手架接到板底标高处。
脚手架外围用绿网封闭,并且要加足够斜撑和水平拉杆,保证架体的钢度、强度和稳定性。
基础采用定型组合钢模板,柱模采用竹胶合板,板采用竹胶合板。
所用的模板要表面平整,并且具有足够的钢度,不得有裂缝、弯曲的现象;钢管壁厚不少3.5mm,木方用不小于50×50中间不得有木结,扣件不得有裂缝,在安装基础模板时,应将垫层标高的基础中心线先行核对,伸出基础中心线,并将模板中心线对准基础中心线,再校正模板上口的标高。
支柱模板时,主要解决垂直度,施工侧向稳定及抵抗砼的侧向压力等问题。
目录序号名称页数一、工程概况 (2)二、模板编制依据 (2)三、施工部署 (2)四、施工方案 (3)五、模板设计 (3)六、主要施工方法 (7)七、质量保证措施 (9)八、安全保证措施 (10)九、安全防护措施 (11)十、应急预案 (11)十一、计算书 (13)汽机平台模板工程施工方案1、工程概况天安化工二期12MW扩建厂房汽机平台支模施工根据主厂房汽机平台施工图纸确定范围:B轴至C轴从±0米至梁板顶标高为7.95米,汽机平台长度14.70米,宽度7.8米(2面柱外悬挑板宽1.5米),柱截面为800㎜×800㎜、梁最大截面为1588㎜×1300㎜。
现浇板厚为1300 mm。
柱纵向最大轴线间距5.7m,建筑物总长22m,其中5~6轴处设有变形缝。
本结构工程特点是:构件尺寸较大,高度较高,混凝土结构上部荷载较大,高度变化较多,构件尺寸在不同区域规格较多。
2、模板的编制依据2.1、云南天安化工12MW余热发电工程主厂房施工图。
2.2、施工组织设计2.3、混凝土结构工程施工质量验收规范GB 50204-20022.4、建筑施工临时支撑结构技术规范JGJ300-20132.5、计算书采用PKPM安全设施计算软件(2015版)3、施工部署3.1本工程采用依次施工。
先将施工6~10轴/A~D轴外框架结构7.95米层混凝土浇筑完成,汽轮机平台在外框架完成后独立施工。
定型模板均在现场自行加工完成,并在每块模板上,标明部位及编号。
材料吊运采用汽车吊,模板施工的同时,防护架体同步施工。
3.2劳动力计划如下:模板工10人,架子工4人。
4、施工方案4.1、梁、柱采用自制定型木框木胶合模板拼装,钢管扣件配合对拉螺杆加固,板采用散支散拆,对于梁构件截面尺寸大于700 mm的配合采用对拉螺杆加固。
模板支撑体系采用脚手架钢管,扣件连接。
4.2、木胶合模板:柱、梁采用15mm、12mm厚高强木胶合模板,木龙骨为50×80方木及采用Φ48*3.0mm钢管混合加固方案;板模板采用12mm厚木胶合模板。
联络通道及泵房施工方案6.14一、施工准备工作在进行联络通道及泵房的施工之前,需进行充分的施工准备工作,包括但不限于以下几个方面:1.组织并培训施工人员,确保其具备相关的技术能力和安全意识;2.确保施工现场的环境整洁和安全,清理并标识好施工区域;3.准备好所需的施工设备和工具,确保其状态良好并能正常运转;4.制定详细的施工计划和进度安排,确保施工顺利进行。
二、联络通道施工方案1. 定位测量在进行联络通道的施工之前,首先需要进行准确的定位测量,确定联络通道的位置和尺寸,以确保施工精准进行。
2. 基础施工在完成定位测量后,将进行联络通道基础的施工工作,包括挖掘、浇筑混凝土等工序,确保基础牢固稳定。
3. 结构搭建完成基础工作后,将进行联络通道结构的搭建,包括支架的安装、桥面的铺设等工作,确保结构坚固可靠。
4. 设备安装最后进行联络通道设备的安装工作,包括照明设备、通风设备等的安装调试,以确保联络通道的正常运转。
三、泵房施工方案泵房作为供水系统的重要组成部分,其施工也需十分重视,以下为泵房施工方案的具体步骤:1. 地基处理泵房的地基处理非常重要,需要根据泵房的大小和重量进行合适的地基处理,确保地基牢固。
2. 建筑施工完成地基处理后,将进行泵房建筑的施工工作,包括建筑结构的搭建、墙体的砌筑等过程。
3. 设备安装完成建筑结构后,将进行泵房设备的安装工作,包括水泵、控制设备等的安装调试,以确保泵房的正常运转。
四、总结通过以上的施工方案,可以确保联络通道及泵房的施工工作顺利进行,提高施工效率和质量,保障供水系统的正常运行。
希望以上内容对相关人员有所帮助。
以上内容为联络通道及泵房施工方案6.14的详绤说明,希望能为您的工作提供一定的参考价值。
目录1工程概况.................................................................... 11.1工程概述..................................................................... 11.2编制依据..................................................................... 11.3适用范围..................................................................... 12施工准备.................................................................... 12.1技术准备..................................................................... 12.2现场准备..................................................................... 12.3劳动力计划................................................................... 22.4力能供应..................................................................... 32.5施工场地、道路要求........................................................... 32.6安全技术交底................................................................. 42.7上道工序确认要求............................................................. 43施工方法及技术要求.......................................................... 43.1作业顺序..................................................................... 43.2工艺流程..................................................................... 43.3主要施工方法................................................................. 44施工进度计划及进度保证措施................................................ 154.1施工总体进度计划........................................................... 154.2施工进度计划保证措施....................................................... 165质量保证措施.............................................................. 175.1质量组织保证措施........................................................... 175.2工序交接程序............................................................... 185.3成品保护措施............................................................... 185.4施工中应注意的质量问题..................................................... 196健康、安全、环境(HSE)................................................... 216.1 HSE目标................................................................... 216.2 HSE管理体系............................................................... 216.3 HSE控制措施.............................................................. 236.4 文明施工管理.............................................................. 266.5 安全风险管理.............................................................. 286.6 环境管理措施.............................................................. 326.7施工现场纪律............................................................... 337夜间施工措施.............................................................. 347.1夜间施工管理措施........................................................... 347.2 夜间施工的施工安全........................................................ 34附表一梁模板计算书........................................................... 37附表二板模板计算书........................................................... 431工程概况1.1工程概述中广核德令哈50MW光热发电工程,汽机房毗间结构(A-1/A0轴7.4m,1-6轴38.2m)为二层框架结构,一层结构高度为5.55m,二层高度为9.60m-9.83m。
联络通道施工方法及施工工艺方案1联络通道施工概况2.1技术准备施工前组织相关人员熟悉图纸,讨论施工方法及措施,制定方案,进行施工技术交底。
2.2测量放线(1)隧道内要在联络通道位置处放出通道中心轴线;(2)在附近管片做好轴线定位参考点,便于后期对轴线的确定;(3)对联络通道上方超前支护所用中管棚位置进行放样。
2.3监控量测(1)联络通道施工为矿山作业,施工危险性较大,因此必须加强施工监测,由专人负责。
开工前应根据埋深、地质、地面环境、开挖断面和施工方法等进行监测,拟定监测方案,施工中按规定进行量测;(2)施工前做好联络通道所在位置的管线调查工作,加强地面监测,严格控制地面沉降,防止管线变形受损。
3施工流程图图3.1 联络通道施工流程图4联络通道超前支护4.1洞内径向注浆径向注浆加固区域为联络通道前后各10环,采用花管进行径向注浆。
注浆材料为水泥-水玻璃双液浆,注浆时以注浆压力为主,注浆量为辅。
注浆压力一般控制在0.5~1.0MPa4.2支护形式与范围2座联络通道在圆形拱顶180°范围布置中管棚,入射角度1~3°(均由左线向右线打入)。
其中2#联络通道开挖过程中,在距右线联络通道洞门前3m处,在通道内向联络通道右线洞门打设超前小导管。
范围为拱顶180°,入射角度10~15°。
超前支护管内注浆材料为水泥-水玻璃双液浆,水泥浆水灰比1.5:1~1:1,水玻璃≧45Be,水泥浆与水玻璃比值1:0.5~1:1,注浆压力0.5~1.0MPa。
图4.1 联络通道兼排水泵房拱顶支护剖面图4.2.1超前小导管施工工艺及要点(1)工艺流程图4.3工艺流程图(2)施工方法及技术要点①圆形拱顶180°范围布置Φ42*3.25mm,环向间距0.3m,入射角度10~15°。
根据设计要求,对准孔位,不同入射角度钻进,要求孔位偏差为±3cm,入射角度偏差不大于1°;②钻机就位:钻机按指定位置就位,调整钻杆的垂直度。
汽机房建筑施工方案汽机房建筑施工方案一、项目简介汽机房是指主要用于发电厂、工厂、煤矿等场所内的汽轮机设备的建筑。
它是汽轮机工作的关键支撑平台,为汽轮机设备提供良好的工作环境,同时还需要符合相关的安全规范和要求。
本文旨在提供一种适用于汽机房施工的方案。
二、建筑设计汽机房建筑设计应考虑以下几个方面:1. 结构设备:汽机房建筑应具备合理的结构设计,以确保其稳定性和安全性。
主要结构设计包括屋面、墙体、地基等。
2. 隔音隔热:为了保持汽机房内部的安静工作环境,应在设计中考虑隔音隔热问题。
合理的隔音设计可减少噪音污染,提高工作效率。
3. 通风系统:汽机房需要良好的通风系统,以确保设备正常运转所需的空气流通。
通风系统应配备通风设备、排风设备等。
4. 照明系统:为了提供足够的照明,汽机房设计应考虑合理的照明系统。
照明设备应符合相关安全标准,并能满足工作人员的照明需求。
5. 环境安全:汽机房应考虑环境安全因素,如烟气排放、火灾防护等。
建筑设计中应采取相应措施以减少环境污染和火灾风险。
三、施工准备1. 建立施工团队:成立专门的施工团队,包括建筑师、结构工程师、电气工程师等。
确保有足够的人力资源和专业知识来完成工程。
2. 采购材料:根据设计方案,制定详细的采购计划,确保材料的质量和数量满足施工需求。
同时,还需要与供应商建立良好的合作关系,确保材料的及时供应。
3. 确定施工计划:根据设计方案,编制施工计划,明确施工任务、工期和质量要求。
在计划中还要考虑施工过程中可能出现的问题和调整计划的灵活性。
4. 建立安全措施:施工前需制定详细的安全方案,包括施工现场的安全管理、人员的安全培训等。
同时,在施工过程中要加强安全监督,确保施工过程安全。
四、施工过程1. 土建施工:按照设计方案进行土建施工,包括地基处理、基础建设、墙体搭建、屋面施工等。
施工过程需仔细检查,确保施工质量。
2. 电气施工:汽机房需要电气设备支持,因此在施工期间需要安装电气设备,包括电缆、开关设备等。
汽机安装工程施工技术方案1. 引言本文档旨在为汽机安装工程施工提供一个技术方案,以确保施工的高效进行和成功完成。
本方案将涵盖施工前的准备工作、施工过程中的注意事项以及施工后的检查和验收流程。
2. 施工前准备在施工开始之前,需要进行以下准备工作:2.1 工程测量和设计在施工前,需要进行详细的工程测量和设计工作,包括但不限于以下内容:•安装位置和尺寸的确定;•汽机设备的布局和连接方式;•相关管道和电缆的布置方案。
2.2 材料采购根据测量和设计结果,对所需的材料进行清单编制,并进行采购。
在采购过程中,应确保材料的质量和数量与设计要求相符。
2.3 人员组织和培训安排合适的施工人员,并进行必要的培训,确保他们具备相关的技术和安全意识。
人员组织要合理,充分考虑施工所需的各个专业和工种。
2.4 安全措施和规范制定并宣传施工现场的安全措施和规范,确保施工人员遵守安全规定,保障施工的安全进行。
3. 施工过程中的注意事项在施工过程中,需要特别关注以下几个方面:3.1 施工顺序和进度控制根据设计要求,合理安排施工顺序,并进行进度控制。
确保施工进程按计划进行,避免产生冲突和延误。
3.2 施工质量控制严格按照施工图纸和规范要求进行施工,确保施工质量符合要求。
对重要工序进行必要的检查和测试,确保施工质量的可控性和稳定性。
3.3 安全管理和事故预防加强现场管理,确保施工过程中的安全。
制定并贯彻安全措施,预防事故的发生,并及时处理各类安全隐患。
3.4 现场协调和沟通保持与各个相关方的密切沟通,包括设计人员、监理人员、设备供应商等。
及时解决施工中的技术问题和协调工作。
4. 施工后的检查和验收流程在施工完成后,需要进行以下步骤的检查和验收流程:4.1 施工质量检查对施工质量进行全面检查,确保符合设计和规范要求。
对不合格的部分进行整改,并重新检查。
4.2 功能测试和调试对汽机设备进行功能测试和调试,确保其正常运行和安全性能符合要求。
主厂房汽机本体及辅助设备施工方案一、施工前准备1.1 施工前的准备工作包括对施工现场进行勘察和测量,确定施工范围和施工方案,制定施工计划和安全措施。
1.2 确定施工现场的布置方案,包括设备的摆放位置、施工通道和安全出口的设置等。
1.3 对施工现场进行清理和整理,清除杂物和障碍物,确保施工现场的安全和整洁。
1.4 安排专业技术人员进行施工现场的安全评估和风险评估,制定相应的安全措施和应急预案。
1.5 确定施工所需的材料、设备和人力资源,并进行采购和调配。
二、汽机本体施工方案2.1 汽机本体的安装汽机本体的安装是本次施工的重点工作之一。
在进行汽机本体安装前,需要进行以下准备工作:(1)对安装位置进行标志和测量,确定安装位置的准确度和水平度。
(2)安排专业人员对汽机本体进行检查和试运转,确保其完好无损。
(3)确定汽机本体的安装顺序和方法,制定详细的安装方案和施工计划。
(4)安排专业人员进行汽机本体的吊装和安装,确保安装过程中的安全和稳定。
2.2 汽机本体的调试汽机本体安装完成后,需要进行调试工作。
调试工作包括对汽机本体的各项设备进行检查和试运转,确保其正常运行和性能稳定。
2.3 汽机本体的保养和维护汽机本体安装完成后,需要进行定期的保养和维护工作,确保其长期稳定运行。
保养和维护工作包括对汽机本体的各项设备进行检查和维护,及时发现和排除故障。
三、辅助设备施工方案3.1 辅助设备的安装辅助设备的安装是本次施工的另一重点工作。
在进行辅助设备安装前,需要进行以下准备工作:(1)对安装位置进行标志和测量,确定安装位置的准确度和水平度。
(2)安排专业人员对辅助设备进行检查和试运转,确保其完好无损。
(3)确定辅助设备的安装顺序和方法,制定详细的安装方案和施工计划。
(4)安排专业人员进行辅助设备的吊装和安装,确保安装过程中的安全和稳定。
3.2 辅助设备的调试辅助设备安装完成后,需要进行调试工作。
调试工作包括对辅助设备的各项设备进行检查和试运转,确保其正常运行和性能稳定。
11851186一、工程概况(一)概述聊城新电厂2×600MW机组汽机房联络平台设计为钢筋混凝土框架结构,6.9m层、13.70m 层楼面为钢梁现浇混凝土的钢-混凝土结构。
汽机房由南向北共18个跨距。
框架柱截面为600×1200、600×700、600×500。
横梁最大截面为600×1600、纵梁最大截面为600×1500。
(二)主要工程量(现浇部分)混凝土:1210m 3模板:4800m 2钢筋:121t 钢梁:440t二、施工依据1、施工图37-F1951S-T0216《汽机房固定端山墙》及有关图纸、图集及设计变更。
施工图37-F1951S-T0217《汽机房联络平台结构图》及有关图纸、图集及设计变更。
施工图37-F1951S-T0218《汽机房扩建端山墙》及有关图纸、图集及设计变更。
2、《钢筋混凝土工程施工及验收规范》GBT204-83。
3、《钢结构施工及验收规范》GBT205-83。
4、《火电施工质量检验及评定标准》土建工程篇。
5、《组合钢模板技术规范》GBT214-89。
三、计量器具、工具、机械(一)、计量器具经纬仪一台、水准仪一台,50m尺子一把。
(二)、工具、机械混凝土泵车二辆罐车四辆钢筋弯钩机、弯箍机、切断机各一台直流、交流焊机各2台压刨机、轮锯各一台及其它小型配套工具50T汽车吊一台行车吊一部拖拉机2辆。
四、施工方案汽机房联络平台框架施工在水平方向分四个作业段:即(1)-(1/2)轴线、(1/2)-(10)轴线、(10)-(16)轴线、(16)-(17)轴线。
在垂直方向分两个作业段:第一次施工至13.70m层,(1)-(1/2)轴线、(16)-(17)轴线第二次施工到顶。
框架施工完毕后进行6.9m层钢梁的吊装、13.70m的吊装.最后进行6.9m、13.70m层楼面的施工。
本次联络平台施工主要以组合钢模板内衬有机塑料板材及排架支撑为主,根据施工人员情况及便于施工的流水作业,先保证1#机组的施工。
1187五、施工工艺流程具体施工顺序如下:排架搭设→柱钢筋焊接绑扎→柱模板安装加固→纵梁底模铺设加固→纵梁钢筋绑扎→纵梁侧模安装加固→混凝土浇筑→柱模及梁模拆除→钢梁吊装→平台楼板底模铺设加固→平台钢筋绑扎→混凝土浇筑。
(一)测量放线:柱基础施工完毕后要及时测好柱头各方向的中心线及标高线并验收。
排架搭设完毕后,分别在各层以上50cm排架横杆上测出二个方向中心线,并用12#铁丝拉线,作为钢筋、模板施工的依据。
(二)钢筋工程1、施工前应现场实测柱头钢筋留置情况,并核对与上部同柱头型号、规格、直径、间距是否一致。
2、钢筋、铁件制作前要索取所需规格的出厂合格证,抗拉强度及其它实验报告,并做好钢筋跟踪工作。
3、钢筋断料时,应严格按图纸翻样表执行,翻样表应经专工审批后执行,并应合理利用材料,尽量减少废料。
4、钢筋产品、半产品运到现场后,分别按规格、型号分类堆放整齐、底部垫方木以防泥水污染,并挂好标识牌,注明规格、型号、使用部位及试验状态。
5、柱钢筋连接采用坡口焊,坡口焊坡口角度为45°-55°,其中下部钢筋0°-10°,上部钢筋35°-45°,焊接完毕后报验收并送样抽检。
6、柱竖向钢筋焊接施工检验合格后进行箍筋的绑扎,箍筋的末端应作弯钩,形式应符合设计要求,弯钩的平直长度为10d。
绑扎完毕后报请验收,合格后进行柱模封闭。
7、柱模施工至纵梁底校正加固完毕后,铺梁底模进行纵向钢筋的安装绑扎,梁的纵向钢筋接头采用碰焊,锚固长度均按图纸具体设计及抗震要求的锚固长度。
钢筋的焊接或绑扎接头不宜位于梁支座和跨中,且应避开梁端。
8、梁钢筋施工完毕并验收后,封闭侧模。
9、框架柱梁钢筋、模板整体验收完毕后,浇灌混凝土。
10、柱、梁混凝土达到规范规定的强度拆除模板后,进行钢梁的吊装(钢梁的吊装详见《主厂房钢梁、钢支撑、单轨吊吊装措施》),锚杆的焊接,板底模的铺设及钢筋的绑扎。
(三)模板工程1、模板的选择及配板1188柱梁板采用定型钢模板内衬有机塑料板材(1mm厚),钢模板与板材粘贴剂采用“长相依”装饰胶,板材间拼缝采用立缝,组合模板之间连接采用M12×25螺栓。
角部采用定制圆角模。
柱梁相连处、牛腿下侧采用木角模内衬有机塑料板材连接,并在框架梁挑耳下侧配置阴角模。
模板应专门进行配板设计经审查后执行。
(1)柱模板的配板设计,应按单位工程中不同断面尺寸和长度的柱进行每一种规格的柱模板的配板设计,对所需配制模板的数量作出统计,并编号、列表。
(2)梁模板的配板设计,应按单位工程中不同断面尺寸和长度的梁进行每一种规格的梁模板的配板设计,模板宜沿梁的长度方向横排。
2、模板的施工:(1)在柱筋验收完毕后即可进行柱模的封闭。
(2)柱模板封闭完毕后,根据受控中心线进行中心线及垂直度的调整并同时加固。
(3)柱模封闭加固完检查无误后,进行梁底模的铺设及调整加固。
(4)梁钢筋绑扎完毕并经检验合格后封闭侧模,并及时调整加固。
(5)梁模板封闭完成后进行认真的检查(中心线、几何尺寸、标高)确保无误后开始下道工序的施工。
(6)平台的铺设要保证上表面平整。
特别说明的是,第一层模板与下部基础柱段相接处,必须自柱段顶降下100mm,底部加角铁托架,同时在柱段顶下5cm处绕四周贴5mm厚双面海棉条胶带,柱模压在双面海棉条胶带上,确保此处接触严密,防止漏浆,另在柱梁模板与角模拼缝间加塞双面海棉条胶带,亦可提高混凝土的外观质量。
(7)模板的拆除:柱、梁的侧模在混凝土施工完毕3天后即可拆除,梁底模需在混凝土强度达到100%的设计强度后才能拆除,板底模的拆除在混凝土强度达到75%的设计强度可拆除,板模板的拆除可采用简易脚手架进行。
为保持排架的整体稳定性,下层底模的拆除易在上层混凝土浇筑完三天后进行。
折除模板时不得用撬棍撬,以防损坏有机塑料板材。
3、模板加固系统及脚手架工程(排架搭设见附图一~五)。
框架柱(600×1200)采用竖向配模。
横楞采用Ф48×3.5钢管。
间距750mm,竖楞采用2Ф48×3.5钢管,沿对拉螺栓的位置放置。
对拉螺栓选用M16,长度方向设二道,设置在模板外侧;宽度方向中间一道对拉螺栓设置在柱中间,并在模板外侧设置两道[10槽钢(见附图六)。
间距750mm。
这样即减少了混凝土表面上的螺栓孔,外侧螺栓及槽钢亦可周转使用,节约材料。
框架柱(600×700、600×600、600×500)采用竖向配模。
横楞采用Ф48×3.5钢1189管,间距500mm。
框架纵、横梁采用横向配模。
内楞采用Ф48×3.5钢管@750,外楞采用2Ф48×3.5钢管,沿对拉螺栓位置放置。
采用Ф12对拉螺栓,在高度方向根据梁高设置。
在对拉螺栓处采用PVC套管(见附图七)。
板模板采用搁置在钢梁下翼缘上的方木作为支撑,可采用移动式组合架辅助进行支撑体系的施工。
(见附图八)4、铁件的制作和安装整个汽机房联络平台框架为钢筋混凝土结构,予埋件较多,铁件的加工和安装应作为框架施工的一个重要组成部分。
(1)对框架柱上的铁件仔细核对,认真统计。
加工前针对不同的情况适当调整锚筋位置。
(2)加工制作。
(3)分类堆放。
(4)梁、柱侧面埋件应钻孔,用M6×50螺栓固定在模板上,表面上的铁件应加设钢筋固定在箍筋上。
(四)混凝土工程1、混凝土浇灌前对钢筋、模板分项工程进行验收,对整个框架的加固系统进行彻底、全面的检查,特别要逐根检查梁底的立杆的下部是否悬空。
确保模板支撑系统具有足够的强度、刚度和稳定性。
验收合格后方可浇灌混凝土。
2、混凝土的配合比由检测中心开出,并在浇灌前对使用的原材料(水泥、砂子、石子、外加剂)的合格性进行检查。
原材料厂家尽量与A列、除氧煤仓间框架一致。
3、鸿大公司根据建筑工程处提供的混凝土浇灌量合理安排混凝土生产。
坍落度严格控制在120±20mm范围内,确保混凝土及时、按量供应。
4、浇灌混凝土前还应对现场道路、施工用水、用电,浇灌用机器具检查,以确保混凝土浇灌开工后连续性。
5、混凝土的浇灌主要依靠泵车进行,另外,可采用行车吊吊料斗布料方式作为混凝土浇筑的备用方案。
框架的浇筑分层分段,水平方向以结构平面的伸缩缝分段,垂直方向按结构层次分层,先柱后梁,循环进行。
框架柱混凝土每层浇灌35cm,第一层混凝土浇灌前,先用混凝土同标号砂浆打底10cm厚。
混凝土从柱模预留门子洞口内浇入,门子洞口予留在柱子宽面,大小为600mm×1500mm(或1200mm×1500mm),根据配板的实际情况,第一个洞口留置在距楼、地面1190上约3m处,另在6.9m、13.7m层梁底留置门子洞。
固定端、扩建端13.7m以上门子洞的留设一般在梁底。
留门子洞处的三道箍筋可断开,在封闭门子洞之前将钢筋搭接焊处理(搭接长度两端均满足10d)。
在柱混凝土浇筑至梁底时,需停止浇筑1小时,等混凝土自沉后再浇筑框架梁。
混凝土振捣采用9m(6m)长插入式振动棒,待振捣密实后,再进行第二层浇筑,每次振捣时振动器必须插入下层50mm,以防止出现明显的分层界面(在振捣棒上划上刻度)。
为确保混凝土振捣质量,在每柱内布置两台振捣器振捣,且模板外采用平板振捣器辅助振捣。
混凝土振捣时,采用行灯随时观察混凝土表面的情况,如表面浮浆太厚应刮除表面浮浆。
6、混凝土的养护混凝土浇灌完毕后进行养护。
养护的方法视大气温度而定。
自然气温条件上(平均气温高于+5℃),模板拆除前浇水进行养护(养护用水需先沉淀后再使用),拆除后采用塑料薄膜养护,塑料薄膜要封闭严密,以保持混凝土具有足够的湿润状态。
大气温度较低时,拆模后的混凝土表面应采用塑料薄膜外挂草帘子养护,养护时间不少于14天。
六、施工注意事项1、钢筋焊接要提前做焊前培训及试验。
钢筋采用坡口焊,必须保证钢筋坡口平顺,凸凹不平度不得超过1.5mm,切口边缘不得有裂纹和较大的钝边缺楞,且钢筋表面的混凝土渣、锈蚀要用钢丝刷处理干净。
2、受力钢筋采用焊接接头时,设置在同一构件内的焊接接头应相互错开。
在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内,同一根钢筋不得有两个接头,在该区段内有接头的受力钢筋截面面积的百分率,受拉区不宜超过50%。
根据抗震要求,钢筋的第一个接头断面距楼面的位置应大于柱长边,并且在加密区外。
3、绑扎钢筋时应将铅丝头折向中间,防止污染表面。
4、框架柱、梁、板钢筋的锚固长度严格按设计和规范施工,箍筋加密区,埋件两侧附加筋、孔洞四周附加筋、圈梁、构造柱予留筋、砖墙拉结筋等,切勿遗漏。
