ZigBee的应用层

  • 格式：doc
  • 大小：867.50 KB
  • 文档页数：36

目录 1、概述 ............................................................................................................................. 2 1.1、应用支持子层（APS） .................................................................................. 3 1.2、ZigBee设备对象（ZDO） .......................................................................... 3 1.2.1、设备发现................................................................................................ 4 1.2.2、服务发现................................................................................................ 4 1.2.3、制造商所定义的应用对象 .................................................................. 4 2、应用支持子层(APS) .................................................................................................. 5 2.1、概述 ................................................................................................................... 5 2.2、APS数据实体APSDE ................................................................................... 5 2.3、APS管理实体APSME .................................................................................. 6 2.4、服务规范 .......................................................................................................... 6 2.4.1、APS数据服务 ....................................................................................... 7 2.4.2、APS管理服务 ..................................................................................... 16 2.4.2.1、绑定原语 ................................................................................... 17 2.4.2.2、信息库维护 ............................................................................... 20 2.4.2.3、组管理 ....................................................................................... 23 2.5、帧格式 ............................................................................................................ 25 2.5.1、通用的APDU帧格式 ....................................................................... 25 2.5.2、不同帧类型的格式 ............................................................................. 28 2.6、功能描述 ........................................................................................................ 30 2.6.1、永久数据.............................................................................................. 30 2.6.2、绑定 ...................................................................................................... 30 2.6.3、组寻址 .................................................................................................. 31 2.6.4、重传 ...................................................................................................... 33 2.6.5、分段的传输 ......................................................................................... 33 2.7、应用支持子层状态值 ................................................................................... 33 参考书籍 .......................................................................................................................... 35

ZigBee的应用层协议格式 本篇内容  ZigBee协议应用层的概述；  主讲应用层（APL）下的应用支持子层（APS）规范； 1、概述 ZigeBee协议栈结构是在IEEE802.15.4标准基础上建立的，而该标准定义了协议的MAC和PHY层。ZigBee设备应该包括IEEE802.15.4的PHY层和MAC层、以及ZigBee堆栈层：网络层（NWK）、应用（APL）层和安全服务管理。图1给出这些组件的关系结构。 图1 ZigBee协议结构体系

每个ZigBee设备都与一个特定模板有关，可能是公共模板或私有模板。这些模板定义了设备的应用环境、设备类型以及用于设备简通信的串（或称簇）.公共模板可以确保不同供应商的设备在相同应用领域中的互操作性。设备是由模板定义的，并以应用对象（Application Objects）的形式实现。每个应用对象通过一个端口连接到ZigBee堆栈的余下部分，它们都是器件中可寻址的组件。 从应用的角度看，通信的本质就是端口到端口的连接（例如，一个带开关组件的设备与

更高层实体 网络层实体 应用支持子层 数据实体APSDE 应用支持子层

管理实体APSME

应用支持子层数据实体- 服务接入点 应用支持子层管理实体-

服务接入点

网络层数据实体- 服务接入点 介质访问控制子层管理实

体-服务接入点

应用支持子层信息库

应用层 ZigBee设备对象 （ZDO） 应用对象1 应用对

象240 ZDO

公共接口

MAC层 （物理） PHY层

ZDO 管理

端点1 APSDE-SAP 端点240 APSDE-SAP 端点0 APSDE-SAP

APS安全管理 APS信息中间 响应信息 ML

D

E-SAP

MLDE-SAP NWK层 网络层数据实体SAP 网络安全管理 网络层信息中路由管

理 网络管理

MLDE-SAP MLDE-SAP

PD-SAP PD-SAP

2.4GHz 868 / 915Hz

安全管理 带一个或多个灯组件的设备进行通信，目的是点亮这些灯）。端口之间的通信是通过簇的数据结构实现的。这些簇是应用对象之间共享信息所需要的全部属性的容器，特殊应用中的簇在模板中有定义。 每个接口都能接收或发送簇格式的数据，一共有两个特殊的端口，即端口0和端口255.端口0用于整个ZigBee设备的配置和管理。应用程序可以通过端口0与ZigBee堆栈的其他层通信，从而实现对这些层的初始化和配置。附属在端口0的对象被称为ZigBee设备对象（ZDO）。端口255用于向所有端口的广播。端口241~254是保留端口。 所有端口都使用应用支持子层（APS）提供的服务。APS通过网络层和安全服务提供层与端口相连接，并为数据传送、安全和绑定提供服务，因此能够适配不同单兼容的设备，如带灯的开关。 APS使用网络（NWK）层提供的服务。NWK负责设备到设备的通信，并负责网络中设备初始化所包含的活动、消息路由和网络发现。应用层可以通过ZigBee设备对象（ZDO）对网络层参数进行配置和访问。 再从图1中观察可以发现，ZigBee应用层框架包括应用支持子层（APS）、ZigBee设备对象（ZDO）和制造商所定义的应用对象。

1.1、应用支持子层（APS） ZigBee协议栈中应用层（APL）的APS提供了在NWK层和APL层之间及从ZDO到供应商的应用对象的通用服务集的接口。这种服务由两个实体APSDE和APSME实现。

1.2、ZigBee设备对象（ZDO） ZDO代表着一个基本的功能函数类，这个功能在应用对象、设备模式与APS之间提供

合集下载

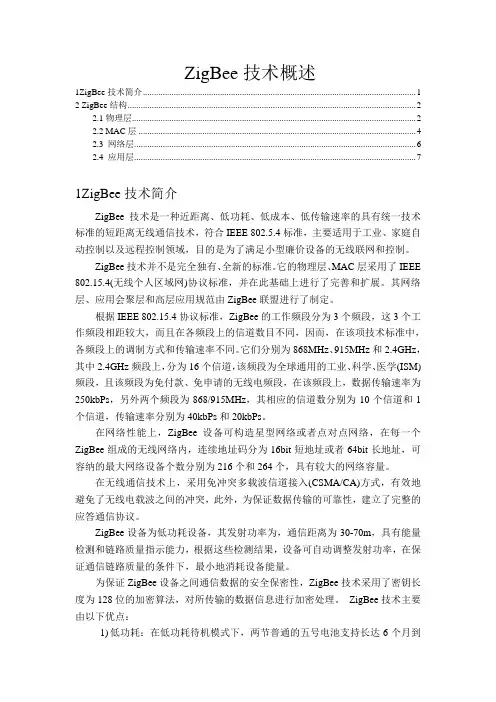

ZigBee技术概述

ZigBee技术概述

ZigBee技术概述1ZigBee技术简介 (1)2 ZigBee结构 (2)2.1物理层 (2)2.2 MAC层 (4)2.3 网络层 (6)2.4 应用层 (7)1ZigBee技术简介ZigBee技术是一种近距离、低功耗、低成本、低传输速率的具有统一技术标准的短距离无线通信技术，符合IEEE 802.5.4标准，主要适用于工业、家庭自动控制以及远程控制领域，目的是为了满足小型廉价设备的无线联网和控制。

ZigBee技术并不是完全独有、全新的标准。

它的物理层、MAC层采用了IEEE 802.15.4(无线个人区域网)协议标准，并在此基础上进行了完善和扩展。

其网络层、应用会聚层和高层应用规范由ZigBee联盟进行了制定。

根据IEEE 802.15.4协议标准，ZigBee的工作频段分为3个频段，这3个工作频段相距较大，而且在各频段上的信道数目不同，因而，在该项技术标准中，各频段上的调制方式和传输速率不同。

它们分别为868MHz、915MHz和2.4GHz，其中2.4GHz频段上，分为16个信道，该频段为全球通用的工业、科学、医学(ISM)频段，且该频段为免付款、免申请的无线电频段，在该频段上，数据传输速率为250kbPs，另外两个频段为868/915MHz，其相应的信道数分别为10个信道和1个信道，传输速率分别为40kbPs和20kbPs。

在网络性能上，ZigBee设备可构造星型网络或者点对点网络，在每一个ZigBee组成的无线网络内，连续地址码分为16bit短地址或者64bit长地址，可容纳的最大网络设备个数分别为216个和264个，具有较大的网络容量。

在无线通信技术上，采用免冲突多载波信道接入(CSMA/CA)方式，有效地避免了无线电载波之间的冲突，此外，为保证数据传输的可靠性，建立了完整的应答通信协议。

ZigBee设备为低功耗设备，其发射功率为，通信距离为30-70m，具有能量检测和链路质量指示能力，根据这些检测结果，设备可自动调整发射功率，在保证通信链路质量的条件下，最小地消耗设备能量。

《Zigbee技术》课件

《Zigbee技术》课件

《Zigbee技术》PPT课件
Zigbee技术是一种低功耗、低成本、短距离无线通信技术，广泛应用于物联网 领域。了解Zigbee技术的基本概念和应用场景是进一步学习和掌握该技术的关 键。
什么是Zigbee
Zigbee是一种面向小范围、低速率的无线网络通信技术。它基于IEEE 802.15.4标准，采用低功耗、低 数据传输率和短距离通信的方式，适用于智能家居、工业控制、传感器网络等领域。
Zigbee协议栈分为应用层、网络层、MAC层 和物理层，每一层都有具体的功能和协议， 实现高效的数据传输和网络管理。
Zigbee协议的各层功能
应用层负责应用程序的交互，网络层处理路 由和信道管理，MAC层进行低功耗通信控制， 物理层负责信号调制和解调。
Zigbee芯片
• Zigbee芯片的分类包括片上系统（SoC）和模块化芯片 • 常用的Zigbee芯片厂家有Texas Instruments、NXP Semiconductors和
Zigbee未来的发展
• 成立于2002年的Zigbee联盟致力于推动Zigbee技术的发展和标准化 • Zigbee的未来趋势包括更广泛的应用领域、更高的性能、更强的兼容性和更丰富的生态系统
Zigbee与其他无线技术的对比
Zigbee与Wi-Fi、蓝牙和Z-wave的区别
Zigbee、Wi-Fi、蓝牙和Z-wave等无线技术各有特 点，适用于不同的应用场景，比如Zigbee适合物 联网、Wi-Fi适合高速数据传输。
Zigbee的优点和劣势
Zigbee的优点包括低功耗、可靠性高、成本低等， 劣势包括数据传输速率相对较低和通信距离受 限。
Silicon Labs等
Zigbee应用
Zigbee在智能家居的应用

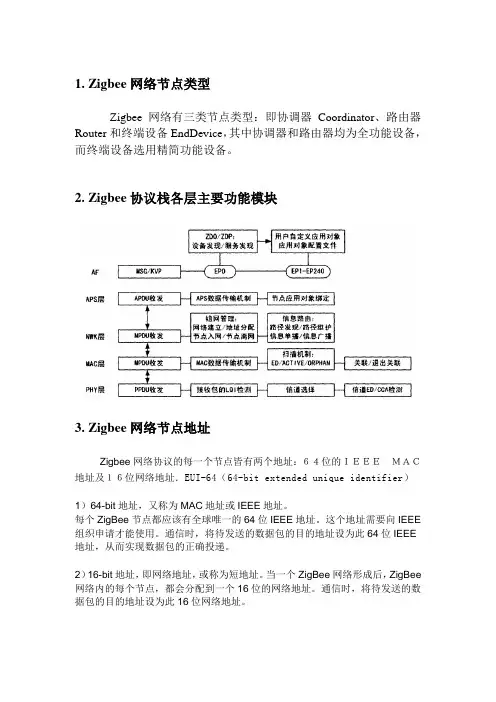

zigbee学习自我总结!!!!!
