奥氏体不锈钢碳化物析出
奥氏体不锈钢是一种常见的不锈钢材料，它具有良好的耐腐蚀性能和机械性能。碳化物析出是指在奥氏体不锈钢中，由于长时间高温作用下，碳元素与铬元素结合形成的碳化物在晶界或晶内析出的现象。这会导致材料的性能发生变化，影响其耐腐蚀性能和机械性能。
碳化物析出对奥氏体不锈钢的影响是多方面的。首先，碳化物的析出会使晶界处失去了一定量的铬，从而使晶界处的耐腐蚀性降低，容易发生晶间腐蚀。其次，碳化物析出还会导致材料的强度和塑性降低，从而影响其机械性能。此外，碳化物析出还可能导致材料的磁性增强，使其磁性能发生变化。
为了减少碳化物析出对奥氏体不锈钢性能的影响，可以通过控制合金元素的含量、合理设计热处理工艺、降低使用温度和时间等方式来进行改善。此外，合理的使用和维护也是减少碳化物析出的重要手段，避免长时间高温下的作用可以有效减少碳化物析出的发生。
总的来说，碳化物析出是奥氏体不锈钢在高温条件下的一种常见现象，对材料的性能会产生一定的影响。因此，在实际应用中需要采取相应的措施来减少碳化物析出对材料性能的影响，从而保证材料具有良好的耐腐蚀性能和机械性能。
沿晶断裂产生的原因
嘿，沿晶断裂这事儿吧，听着挺专业，其实也不难理解。沿晶断裂呢，简单来说就是材料在晶体边界处断开了。那为啥会这样呢？这原因可不少呢。
一方面，材料里要是有杂质，那就容易导致沿晶断裂。这些杂质就像捣乱的小坏蛋一样，在晶体边界上搞破坏。比如说，有些杂质会让晶体边界变得脆弱，就像一个本来挺结实的绳子，被人弄了些小刺在上面，稍微一用力就断了。你想想，要是你的绳子上有刺，你还敢使劲拉吗？肯定不敢呀，材料也是一样的道理。
另一方面，环境因素也很重要哦。如果材料处在一个不好的环境里，比如高温、高压或者有腐蚀性的环境，那就容易出现沿晶断裂。高温就像一个大火炉，把材料都给烤得软了，晶体边界也变得不结实了。高压呢，就像有个大力士在使劲挤压材料，让它受不了。腐蚀性的环境就更不用说了，就像有一群小虫子在咬材料，把晶体边界都给咬坏了。
还有啊，材料的加工过程也可能导致沿晶断裂。要是加工的时候不小心，比如用力过猛啦，或者温度控制不好啦，都可能让材料出现问题。就像你做手工的时候，如果太用力把纸给撕破了，那就是加工不当嘛。
给你讲个我见过的例子吧。有一次我去一个工厂参观，看到一些零件出现了断裂的情况。工人们就很纳闷，不知道为啥会这样。后来经过检查，发现是因为这些零件在加工的时候温度太高了，导致材料出现了沿晶断裂。从那以后，工厂就更加注意加工过程中的温度控制了。所以啊，沿晶断裂可不是无缘无故出现的，我们得注意材料的质量、环境和加工过程，这样才能避免沿晶断裂的发生。
沿晶脆性断裂
裂纹沿晶粒界面扩展而造成金属材料的脆断称为沿晶脆性断裂。金属学理论通常认为晶界是强化因素，即晶界的键合力高于晶内，只有在晶界被弱化时才会产生沿晶脆断。通常情况下造成晶界弱化的基本原因有两方面，一是材料本身的原因 ，另一方面是环境介质或高温的促进作用。
一、沿晶脆性断裂的特征

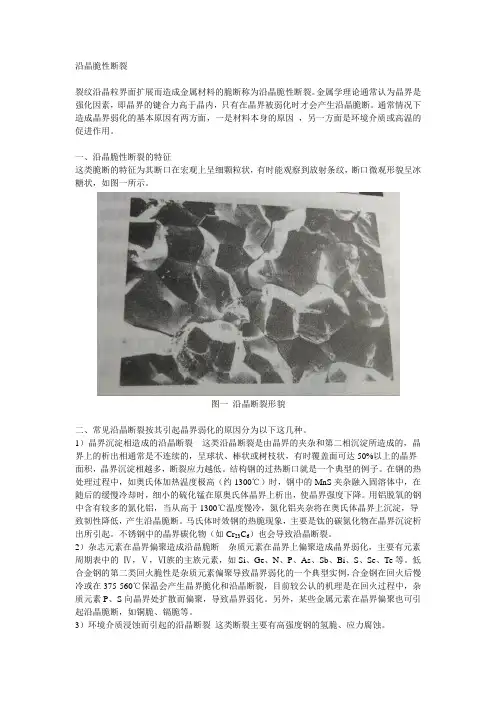

这类脆断的特征为其断口在宏观上呈细颗粒状，有时能观察到放射条纹，断口微观形貌呈冰糖状，如图一所示。
图一 沿晶断裂形貌
二、常见沿晶断裂按其引起晶界弱化的原因分为以下这几种。
1）晶界沉淀相造成的沿晶断裂 这类沿晶断裂是由晶界的夹杂和第二相沉淀所造成的，晶界上的析出相通常是不连续的，呈球状、棒状或树枝状，有时覆盖面可达50%以上的晶界面积，晶界沉淀相越多，断裂应力越低。结构钢的过热断口就是一个典型的例子。在钢的热处理过程中，如奥氏体加热温度极高（约1300℃）时，钢中的MnS夹杂融入固溶体中，在随后的缓慢冷却时，细小的硫化锰在原奥氏体晶界上析出，使晶界强度下降。用铝脱氧的钢中含有较多的氮化铝，当从高于1300℃温度慢冷，氮化铝夹杂将在奥氏体晶界上沉淀，导致韧性降低，产生沿晶脆断。马氏体时效钢的热脆现象，主要是钛的碳氮化物在晶界沉淀析出所引起。不锈钢中的晶界碳化物（如Cr23C6）也会导致沿晶断裂。
2）杂志元素在晶界偏聚造成沿晶脆断 杂质元素在晶界上偏聚造成晶界弱化，主要有元素周期表中的 Ⅳ，Ⅴ，Ⅵ族的主族元素，如Si、Ge、N、P、As、Sb、Bi、S、Se、Te等。低合金钢的第二类回火脆性是杂质元素偏聚导致晶界弱化的一个典型实例，合金钢在回火后慢冷或在375-560℃保温会产生晶界脆化和沿晶断裂，目前较公认的机理是在回火过程中，杂质元素P、S向晶界处扩散而偏聚，导致晶界弱化。另外，某些金属元素在晶界偏聚也可引起沿晶脆断，如铜脆、镉脆等。
3）环境介质浸蚀而引起的沿晶断裂 这类断裂主要有高强度钢的氢脆、应力腐蚀。 4）高温下的沿晶断裂 常见的高温下引起的沿晶开裂，主要有焊接热裂纹、磨削裂纹、蠕变断裂等。对于蠕变断裂，在等强温度（晶界强度=晶内强度）以上产生沿晶断裂，在等强温度以下由于外应力较大，断裂时间短，常为穿晶断裂。
浅析金属材料疲劳断裂的影响因素及预防措施
张梓锐
【摘 要】金属材料是我们日常生活中使用最广泛的材料,据统计金属材料的断裂失效中80％是疲劳断裂,疲劳断裂是影响金属材料使用安全性的一个重要因素.本文概述了金属材料疲劳断裂的影响因素,如应力集中、表面加工质量、环境与温度等,也浅析了相应的预防措施,对金属材料疲劳断裂的理论认知及实践预防做出了一定的指导.
【期刊名称】《化工中间体》
【年(卷),期】2017(000)009
【总页数】3页(P12-14)
【关键词】金属材料;疲劳断裂;影响因素;预防措施
【作 者】张梓锐
【作者单位】郑州市第47中学 河南 450000
【正文语种】中 文
【中图分类】T
1.前言
(1)金属材料的疲劳
日常生活中使用的多数金属材料机械零部件承受的载荷都是随时间变化而变化的。材料在交变载荷作用下，发生的破损或断裂叫做疲劳破坏。 疲劳破坏的特征和静力作用下的破坏有着本质的不同，主要有以下特征：
在交变载荷作用下，材料所受的应力，即使低于材料的屈服强度，疲劳破坏也会发生，力的大小并不是决定疲劳发生与否的决定因素。而静载荷作用下的破坏，一般发生在力较大高于屈服强度时。
不管脆性材料或者塑性材料，疲劳断裂时都不会表现出明显的塑性形变，而是突然断裂，这种突然性会更让人猝不及防，从而产生更大的危险。
材料发生疲劳破坏时，一般是在局部发生。所以对于某些受力比较集中的部位，以及容易产生疲劳破坏的部位，通过定期的更换材料，可以改善疲劳情况，严重整体部件的使用寿命。
材料发生疲劳破坏时，并不是一蹴而就的。疲劳破坏是一个由裂纹萌生、扩展、最终导致断裂的过程。过程时间的长短取决于疲劳发生的条件和所处的环境。
(2)疲劳的分类
一般情况下，疲劳是指材料在室温空气中，受交变载荷作用下，发生的疲劳。在实际工作中，常遇到不同载荷条件、环境温度或介质情况，因而产生不同类型的疲劳。
①按疲劳过程中的应力类型来分类：
