各种取土器适用的土层及土样质量等级

野外编录土定名、分类、鉴别、描述等第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义：塑性指数大于10且小于或等于17的土应定名为粉质粘土，肉眼观察，细土中有砂粒，干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0.5-2mm的土条，长度较小，用手搓、捻感觉有少量细颗粒，稍有粘滞感觉。

二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻，一般无砂粒，干时很坚硬，用锤可打成碎块，湿时塑性粘性大，土团压成饼时，边部不裂，能搓成φ=0.5mm的土条，长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。

三、描述内容：颜色、状态、包含物、光泽反应、摇震反应、韧性、干强度、结构及层理特征1、颜色：主色在后，次色在前。

2、状态：①坚硬：干而坚硬，很难掰成块。

②硬塑：用力捏先裂成块后显柔性，手捏感觉干，不易变形，手按无指印。

③可塑：手捏似橡皮有柔性，手按有指印。

④软塑：手捏很软，易变形，土块掰时似橡皮，用力不大就能按成坑。

⑤流塑：土柱不能直立，自行变形。

3、包含物：贝壳、铁锰结核、高岭土姜结石等。

4、光泽反应：用取土力切开土块，视其光滑程度分为①切面粗造为无光泽。

②切面略粗造（稍光滑）为稍有光泽。

③切面光滑为有光泽。

5、摇震反应：试验对应将软塑-流动的小土块或土球，放在手掌中反复摇晃，并以另一手掌振击此手掌，土中自由水将渗出，球面呈现光泽。

用手指捏土球，放松后水又被吸入，光泽消失，根据土球渗水和吸水反应快慢可区分为：①立即渗水及吸水者为反应迅速。

②渗水及吸水中等者为反应中等。

③渗水和吸水慢及不渗，不吸者为反应慢或无反应。

4、韧性试验：将含水率略在于塑性的土块在手中揉捏均匀，然后在手掌中搓成直径3mm的土条，再揉成土团，根据再次搓条的可能性，可分为：①能揉成土团，再搓成条，捏而不碎者为韧性高②可再揉成团，捏而不碎者为韧性中等③勉强或不能再揉成团，稍捏或不捏即碎者为韧性差5、干强度：试验时将一小块土捏成小土团，风干后用手指捏碎，根据用力大小区分为①很难或用力才能捏碎或掰断者为干强度高②稍用力即可捏碎或掰断者为干强度中等③易于捏碎和捻成粉未者为干强度低6、结构及层理特征：对同一土层中相间呈韵律沉积，当薄层与厚层的厚度比大于1/3时，宜定为“互层”；厚度比为1/10-1/3时，宜定为“夹层”；厚度比小于1/10的土层，且多次出现时，宜定为“夹薄层”。

基本概念练习题1.为评价填土的压实情况，在压实后应测定：(A)最优含水量；(B)压缩模量；(C)压实系数；(D)抗剪强度。

2.土质地基详细勘察对高层建筑（天然地基）控制性勘探孔的深度：(A)应达到基底下0.5～1.0倍的基础宽度，并深入稳定分布的地层；(B)应能控制地基主要受力层，且不应小于基础底面宽度的5倍；(C)应超过地基变形计算深度；(D)应根据基底压力和基础宽度查表确定。

3.浅层平板载荷试验确定土的变形模量采用的方法是：(A)半理论半经验的方法；(B)经验方法；(C)假定半无限体表面为柔性板上作用竖向荷载的线弹性理论；(D)假定半无限体表面为刚性平板上作用竖向荷载的线弹性理论。

4.渗透试验可分为常水头试验和变水头试验：(A)常水头试验可适用于砂土；(B)常水头试验可适用于低渗透性的粘性土；(C)变水头试验可适用于低渗透性的粘性土；(D)变水头试验适用于砂土和粉土。

5.对于p～s曲线上存在明显初始直线段的载荷试验，所确定的地基承载力特征值：(A)一定是小于比例界限值；(B)一定是等于比例界限值；(C)一定是大于比例界限值；(D)上述三种说服都不对。

6.下列说法中有错误的是：(A)薄壁取土器可用于可塑状态的粘性土；(B)厚壁取土器几乎可用于各种状态的粘性土及粉土，只是所取土样的质量等级至多只达到Ⅱ级；(C)单动三重（或二重）管取土器可用于坚硬粘性土和密实砾砂；(D)双动三重（或二重）管取土器也可用于软岩中取样。

7.一般认为原生湿陷性黄土的地质成因是：(A)冲积成因；(B)洪积成因；(C)冰水沉积成因；(D)风积成因。

8.初步判断膨胀土的室内试验指标是：(A)压缩模量；(B)孔隙比；(C)粉粒含量；(D)自由膨胀率。

9.从下列确定基础埋置深度所必须考虑的条件中，指出错误的论述：(A)在任何条件下，基础埋置深度都不应小于0.5m；(B)基础的埋置深度必须大于当地地基土的设计冻深；(C)岩石地基上的高层建筑的基础埋置深度必须满足大于1/15建筑物高度以满足抗滑稳定性的要求；(D)确定基础的埋置深度时应考虑作用在地基上的荷载大小和性质。

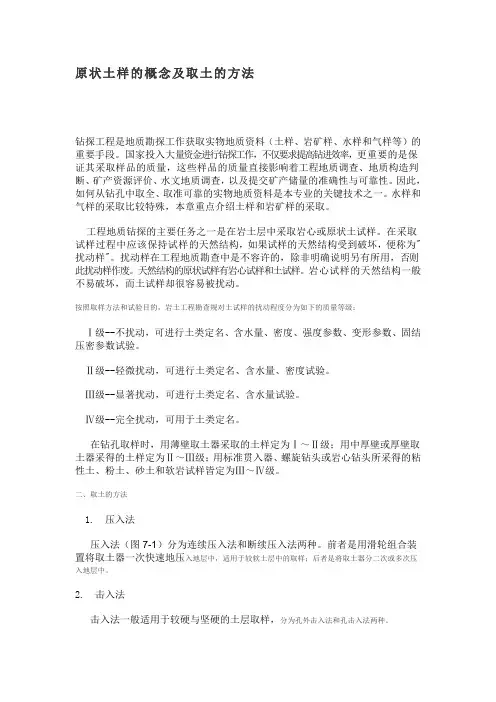

原状土样的概念及取土的方法钻探工程是地质勘探工作获取实物地质资料（土样、岩矿样、水样和气样等）的重要手段。

国家投入大量资金进行钻探工作，不仅要求提高钻进效率，更重要的是保证其采取样品的质量，这些样品的质量直接影响着工程地质调查、地质构造判断、矿产资源评价、水文地质调查，以及提交矿产储量的准确性与可靠性。

因此，如何从钻孔中取全、取准可靠的实物地质资料是本专业的关键技术之一。

水样和气样的采取比较特殊，本章重点介绍土样和岩矿样的采取。

工程地质钻探的主要任务之一是在岩土层中采取岩心或原状土试样。

在采取试样过程中应该保持试样的天然结构，如果试样的天然结构受到破坏，便称为"扰动样"。

扰动样在工程地质勘查中是不容许的，除非明确说明另有所用，否则此扰动样作废。

天然结构的原状试样有岩心试样和土试样。

岩心试样的天然结构一般不易破坏，而土试样却很容易被扰动。

按照取样方法和试验目的，岩土工程勘查规对土试样的扰动程度分为如下的质量等级：Ⅰ级--不扰动，可进行土类定名、含水量、密度、强度参数、变形参数、固结压密参数试验。

Ⅱ级--轻微扰动，可进行土类定名、含水量、密度试验。

Ⅲ级--显著扰动，可进行土类定名、含水量试验。

Ⅳ级--完全扰动，可用于土类定名。

在钻孔取样时，用薄壁取土器采取的土样定为Ⅰ～Ⅱ级；用中厚壁或厚壁取土器采得的土样定为Ⅱ～Ⅲ级；用标准贯入器、螺旋钻头或岩心钻头所采得的粘性土、粉土、砂土和软岩试样皆定为Ⅲ～Ⅳ级。

二、取土的方法1. 压入法压入法（图7-1）分为连续压入法和断续压入法两种。

前者是用滑轮组合装置将取土器一次快速地压入地层中，适用于较软土层中的取样；后者是将取土器分二次或多次压入地层中。

2. 击入法击入法一般适用于较硬与坚硬的土层取样，分为孔外击入法和孔击入法两种。

孔外击入法（图7-2）是在地表用吊锤打击钻杆上的打箍，将取土器击入地层中。

孔击入法（图73）是在孔用重锤打击圆柱形定向器，将取土器击入地层中。

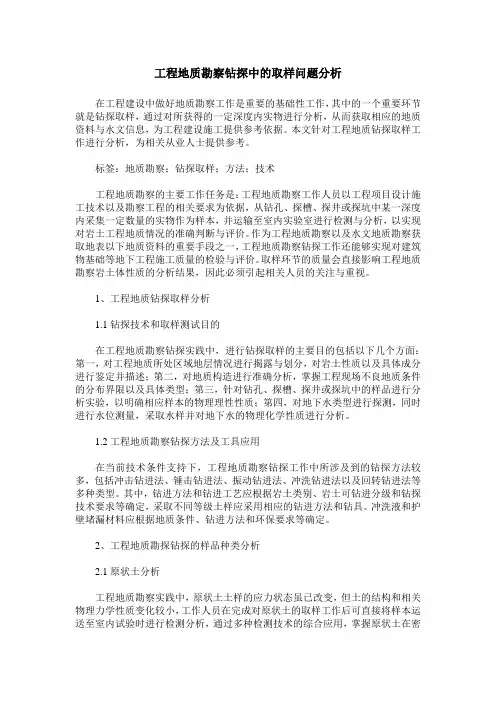

工程地质勘察钻探中的取样问题分析在工程建设中做好地质勘察工作是重要的基础性工作，其中的一个重要环节就是钻探取样，通过对所获得的一定深度内实物进行分析，从而获取相应的地质资料与水文信息，为工程建设施工提供参考依据。

本文针对工程地质钻探取样工作进行分析，为相关从业人士提供参考。

标签：地质勘察；钻探取样；方法；技术工程地质勘察的主要工作任务是：工程地质勘察工作人员以工程项目设计施工技术以及勘察工程的相关要求为依据，从钻孔、探槽、探井或探坑中某一深度内采集一定数量的实物作为样本，并运输至室内实验室进行检测与分析，以实现对岩土工程地质情况的准确判断与评价。

作为工程地质勘察以及水文地质勘察获取地表以下地质资料的重要手段之一，工程地质勘察钻探工作还能够实现对建筑物基础等地下工程施工质量的检验与评价。

取样环节的质量会直接影响工程地质勘察岩土体性质的分析结果，因此必须引起相关人员的关注与重视。

1、工程地质钻探取样分析1.1钻探技术和取样测试目的在工程地质勘察钻探实践中，进行钻探取样的主要目的包括以下几个方面：第一，对工程地质所处区域地层情况进行揭露与划分，对岩土性质以及具体成分进行鉴定并描述；第二，对地质构造进行准确分析，掌握工程现场不良地质条件的分布界限以及具体类型；第三，针对钻孔、探槽、探井或探坑中的样品进行分析实验，以明确相应样本的物理理性性质；第四，对地下水类型进行探测，同时进行水位测量，采取水样并对地下水的物理化学性质进行分析。

1.2工程地质勘察钻探方法及工具应用在当前技术条件支持下，工程地质勘察钻探工作中所涉及到的钻探方法较多，包括冲击钻进法、锤击钻进法、振动钻进法、冲洗钻进法以及回转钻进法等多种类型。

其中，钻进方法和钻进工艺应根据岩土类别、岩土可钻进分级和钻探技术要求等确定，采取不同等级土样应采用相应的钻进方法和钻具。

冲洗液和护壁堵漏材料应根据地质条件、钻进方法和环保要求等确定。

2、工程地质勘探钻探的样品种类分析2.1原状土分析工程地质勘察实践中，原状土土样的应力状态虽已改变，但土的结构和相关物理力学性质变化较小，工作人员在完成对原状土的取样工作后可直接将样本运送至室内试验时进行检测分析，通过多种检测技术的综合应用，掌握原状土在密度、含水率、抗剪切强度、固结试验指标等方面的地质资料，以实现对原状土土样所代表岩土层物理性能的判断与评价。

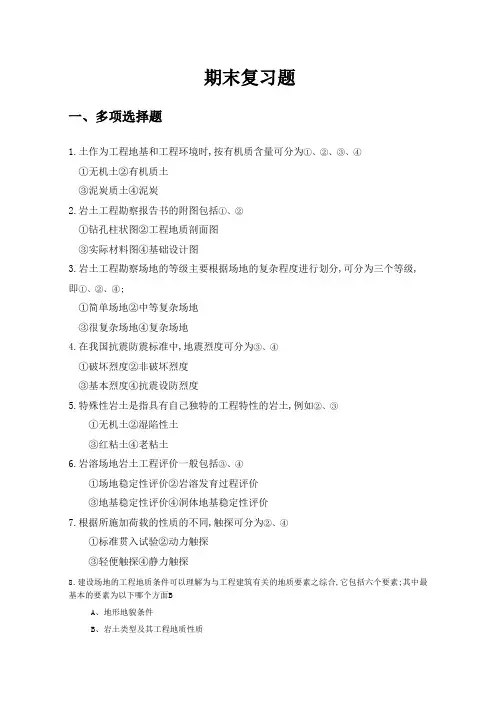

期末复习题一、多项选择题1.土作为工程地基和工程环境时,按有机质含量可分为①、②、③、④①无机土②有机质土③泥炭质土④泥炭2.岩土工程勘察报告书的附图包括①、②①钻孔柱状图②工程地质剖面图③实际材料图④基础设计图3.岩土工程勘察场地的等级主要根据场地的复杂程度进行划分,可分为三个等级,即①、②、④;①简单场地②中等复杂场地③很复杂场地④复杂场地4.在我国抗震防震标准中,地震烈度可分为③、④①破坏烈度②非破坏烈度③基本烈度④抗震设防烈度5.特殊性岩土是指具有自己独特的工程特性的岩土,例如②、③①无机土②湿陷性土③红粘土④老粘土6.岩溶场地岩土工程评价一般包括③、④①场地稳定性评价②岩溶发育过程评价③地基稳定性评价④洞体地基稳定性评价7.根据所施加荷载的性质的不同,触探可分为②、④①标准贯入试验②动力触探③轻便触探④静力触探8．建设场地的工程地质条件可以理解为与工程建筑有关的地质要素之综合,它包括六个要素;其中最基本的要素为以下哪个方面BA、地形地貌条件B、岩土类型及其工程地质性质C、地质结构D、水文地质条件E、物理地质现象F、天然建筑材料9、以下各勘察方法中是工程地质勘察中一项最基本的勘察方法的是AA、工程地质测绘B、工程地质物探及勘探C、工程地质试验室内、室外D、工程地质长期观测10、在建筑场地进行详细勘察阶段时应采用以下哪种比例最为合理DA、1:10万B、1:5万C、1:1万D、1:200011、在各种工程的最初勘察阶段多采用以下哪种比例尺最为合理ＡA、1:10万B、1:5万C、1:1万D、1:200012、在工程地质详细勘察中,每一主要土层的原状土试样不应少于Ｂ个A、５个B、６个C、８个D、１０个13、在一般粘性土和无粘性土地基中,常用载荷试验或钻孔旁压试验来测定土体的B;Ａ、天然含水量Ｂ、变形模量和承载力Ｃ、液限和塑限Ｄ、孔隙比和重度14、在软土地基中,常用B来求得土层的抗剪强度指标;Ａ、载荷试验Ｂ、十字板剪切试验Ｃ、标准贯入试验Ｄ、钻孔旁压试验15、以下哪种土体可以用十字板剪力试验来测定其抗剪强度指标A;Ａ、饱和软土Ｂ、残积土类Ｃ、中砂Ｄ、砾砂16、以下哪些试验可以用来测定地基土体的承载力;ACDＡ、载荷试验Ｂ、十字板剪力试验Ｃ、标准贯入试验Ｄ、钻孔旁压试验17、下图为土体载荷试验的P-S曲线;从图上可得出,试验土层的承载力为C;Ａ、400KPaＢ、300KPaＣ、200KPaＤ、100KPa18、十字板剪切试验测定抗剪强度,主要适合于D;A、饱和砂土B、硬塑粘土C、饱和粉质粘土D、饱和软粘土19、利用标准贯入试验不能做的项目是D;A、砂土和粘性土的地基承载力B、评价砂土振动液化C、判定粘性土的稠度状态和无侧限抗压强度D、判定粘性土的粘粒含量E、判断砂土的密实度20、若要测试岩土力学性质及地基强度,可采用的原位测试方法有B;A、钻孔压水试验、渗水试验、岩溶连通试验等B、静力触探、标准贯入试验C、灌浆试验、桩基承载力试验、旁压试验D、动三轴试验、压缩试验、室内剪切试验21、自基础底面以下某一深度范围内,由基础传递荷载作用而引起岩土体中天然应力状态发生较大变化的所有岩土层称为C;A、持力层B、下卧层C、地基D、场地22、对某一砂层作标准贯入试验,测得击数为17击,此时触探杆长21米,杆长修正系数为,则可判别该点砂层的密实度是B;A、松散B、稍密C、中密D、密实附录：23、岩土边坡可能发生变形破坏的基本条件是必须同时具备ＢA侧向切割面、横向切割面、临空面B切割面、临空面、滑移面C纵向临空面、横向临空面、滑移控制面D断层、节理、裂隙、软弱结构面24、裂隙岩体坝基滑动破坏的形式有Ｂ;A表层滑动、深层滑动B表层滑动、岩体浅部滑动、岩体深部滑动C岩体深部滑动、滑坡、塌岸D滑坡、塌岸、泥石流25.岩土工程测绘中,对地质构造线、地层界线、地下水露头、软弱夹层等地质现象应采用B进行定位A.半仪器法；B.仪器法；C.目测法；+C；26.一般情况下,探井的深度B地下水位A.可以超过一米；B.不宜超过；C.应高于1米；D.没有具体规定；27．岩土工程详细勘察阶段地质平面图的最终图件应CA．利用半仪器法在现场标注后回到室内清绘；B．直接在现场一次成图；C．在现场测绘、标注在同等比例尺的地形图上,回到室内再按实测坐标标注、再清绘成图；D．利用航片或卫片在室内直接成图；5．采取饱和软粘土I级原状土试样应AA．快速连续静压；B．重锤少击；C．回转压入；D．冲击压入；28．岩石试样可在D采取A．钻孔岩心；B．探井；C．平洞；29．平板载荷实验的承压板尺寸为CA．1.0m2；B．0.6m2；C．0.25m2~0.5m2；D．视土体的强度大小而变化；9．地下水对基础工程有DA．水压力、腐蚀性；B．腐蚀性、浮力；C．腐蚀性、浮力；D．水压力、浮力、腐蚀性、动水压力；10．岩土工程勘察报告应包括DA．文字说明书、附件；B．文字说明书、附图；C．只有文字说明书；D．文字说明书、附图、附表、测试成果表、附件等；11．岩土工程参数的统计修正系数需计算、统计BA．平均值、均方差；B．样本个数、变异系数；C．平均值、变异系数、均方差D．均方差、变异系数；12．工程勘察需要测试抗剪强度和压缩性指标,须采取B级土试样A．II；B．I；C．III；D．IV；13.硫酸根离子含量较多时对混凝土具有A;A.结晶性腐蚀；B.分解性腐蚀；C.结晶分解复合性腐蚀；D.没有腐蚀性14．抗震设防烈度为大于或等于B时,应判定场地和地基的地震效应A．5度B．6度C．7度D．8度15.泥石流的勘察宜采取CA.航空照片解译及地面调查；B．钻探、平洞及洞内实验；C．地质测绘,居民调查,钻探、物探、井探、现场实验等综合方法；D．物探及室内实验；1、粉土的密实度根据④指标进行划分;①标准贯入实测锤击数；②重型动力触探锤击数；③超重型动力触探锤击数；④孔隙比；2.地下水在岩土工程中的作用可能有①②④;①浮托作用；②潜蚀作用；③流砂作用；④对建筑材料的腐蚀作用；3、岩土工程勘察的等级由以下几个方面确定①②③;①工程重要性等级；②场地复杂程度等级；③地基的复杂程度等级；④工程安全等级；8、板理、片理和片麻理是哪种岩类的构造特征③①岩浆岩；②沉积岩；③变质岩；④花岗岩；9、以下哪种地貌单元属于冲积地貌①②③①牛轭湖；②河流阶地；③河漫滩；④海积阶地；10、对于房屋建筑及构筑物的岩土工程勘察,在初步勘察阶段,勘察工作量的布置应符合下列①②③原则;①勘察线应垂直于地貌单元、地质构造、地层界线布置②每个地貌单元均应布置勘探点③地形平坦地区,可按网格布置勘探点④在建筑物的轮廓线上及中心点应布置勘探点11、一米进尺的岩心长度分别为25cm、7cm、11cm、3cm、25cm、19cm、4cm、6cm,此段岩体的RQD 值为①①80%；②50%；③25%；④20%；14、从工程实用的角度,对不扰动土样的质量要求主要有②③④;①应力状态不变；②结构没有扰动；③含水量和孔隙比没有扰动；④物理成分和化学成分没有改变；15、土样按扰动程度分为I、II、III、IV级,如果需要在室内试验以确定土样的抗剪强度,需要采取①级土样;①I级；②II级；③III级；④IV级；16、建筑场地按抗震性能分为有利地段、不利地段和危险地段;如果建筑场地有下列哪个情况时,可以判定建筑场地为抗震不利地段;①②③①软弱土和液化土分布；②高耸孤立的山丘；③地震时可能发生滑坡、崩塌；④崇安组红色砂粒岩；17、进行平板荷载试验,可以用①③方法量测沉降量：①光电百分表；②微应变片；③水准仪；④经纬仪；20、某一场地从上到下的地层依次为：1素填土；2粉质粘土；3细砂；4中砂；5砂砾卵石；6残积砂质粘土；7全风化花岗岩；8强风化花岗岩；9中风化花岗岩,那么这个场地最可能的地貌类型为②：①海积平原地貌；②冲洪积地貌；③残积地貌；④花岗岩地貌；二、判断题1.岩土工程分析评价应在定性分析的基础上进行定量分析,岩土的变形、强度和稳定性应定量分析,场地的适宜性、场地地质条件的稳定性可仅作定性分析;√2.全新活动性断裂,在我国地震和工程界中,一般是指第四纪中更新世以来有过活动的断裂;×3.膨胀土是指土中粘粒成分主要由亲水性矿物组成,具有显着的吸水膨胀特性的土或具有显着的失水收缩特性的土;×4.在高层建筑地基岩土工程勘察中,为了对基坑边坡稳定性及支护结构设计提供必须的设计计算参数,应同时进行基坑开挖与支护工程的岩土工程勘察工作;√7.为保证工程地质测绘精度,除在测绘时应满足测绘技术要求外,测绘所用的底图的比例尺应比成图比例尺小一级;×8.岩土工程勘察阶段应与设计阶段相适应,因此,在施工图设计阶段,必须开展施工勘察;×9.钻孔取土器应根据土样质量级别和土层性质选用,对于采取Ⅰ级原状试样,必须选用薄壁取土器,采取Ⅱ级原状试样,可选用薄壁取土器或厚壁取土器,Ⅲ、Ⅳ扰动样则不需取土器;√３、岩芯获得率是指比较完整的岩心长度与进尺的百分比;√４、岩芯获得率是指所取岩心的总长度与本回次进尺的百分比;×５、岩石质量指标是指在取出的岩芯中,只计算长度小于10厘米的柱状岩芯长度与本回次进尺的百分比;×２、十字板剪力试验可以用来测定卵砾和砾质土层的抗剪强度;×三、名词解释1、岩土工程勘察：根据建设工程的要求,查明、分析、评价建设场地的地质、环境特征和岩土工程条件,编制勘察文件的活动;2、工程地质测绘：采用搜集资料、调查访问、地质测量、遥感解译等方法,查明场地的工程地质要素,并绘制相应的工程地质图件;3、基础：建筑物最底下扩大的部分,将结构所承受的各种作用传递到地基上的结构部分;4、地基：支撑基础的土体或岩体,承受由基础传来的荷载,包括持力层和下卧层;5、持力层：埋置基础的土层；地基范围内持力层以下的土层;6、岩土工程勘察报告：在原始资料的基础上进行整理、统计、归纳、分析、评价,提出工程建议,形成系统的为工程建设服务的勘察技术文件;7、钻探：是指用一定的设备、工具即钻机来破碎地壳岩石或土层,从而在地壳中形成一个直径较小、深度较大的钻孔的过程;8、岩石质量指标RQD：用直径为75mm的金刚石钻头和双层岩芯管在岩石中钻进,连续取芯,回次钻进所取岩芯中,长度大于10cm的岩芯段长度之和与该回次进尺的比值,以百分数表示;9、岩芯采取率：钻进所采取岩心实际长度与钻进实际进尺之比,一般用回次岩芯采取率;10、坑探工程展视图：所谓展视图,就是沿坑探工程的壁、底面所编制的地质断面图,按一定的制图方法将三度空间的图形展开在平面上;11、原状土样：是指能保持原有的天然结构未受到破坏的土样;12、平板静力载荷试验英文缩写PLT,简称载荷试验,其方法是在保持地基土的天然状态下,在一定面积的承压板上向地基土逐级施加荷载,并观测每级荷载下地基土的变形特性;测试所反映的是承压板以下大约—2倍承压板宽的深度内土层的应力—应变—时间关系的综合性状;13、静力触探试验英文缩写CPT,是把具有一定规格的圆锥形探头借助机械匀速压入土中,以测定探头阻力等参数的一种原位测试方法;14、圆锥力触探试验英文缩写DPT,是利用一定的落锤能量,将一定尺寸、一定形状的圆锥探头打入土中,根据打入的难易程度来评价土的物理力学性质的一种原位测试方法;15、标准贯入试验简称标贯StandardPenetrationTest：是利用一定的落锤能量,将一定尺寸、一定形状的探头打入土一定深度,根据锤击次数来评价土的物理力学性质的一种原位测试方法;16、旁压试验PMT：通过圆柱状旁压器对钻孔孔壁施加均匀横向压力,使孔壁土体发生径向变形直至破坏,同时通过测量系统量测横向压力和径向变形之间的关系,进一步推求地基土力学参数的一种原位测试方法;17、十字板剪切试验：十字板剪切试验VST是用插入软粘土中的十字板头,以一定的速率转动,在土层中形成圆柱形破坏面,测定饱和软粘土的抗剪强度的原位测试方法;18、现场检验：是指在施工阶段对勘察成果的验证核查和施工质量的监控;19、现场监测：是指在工程勘察、施工以至运营期间,对工程有影响的不良地质现象、岩土体性状和地下水等进行监测;20、管涌：结构疏松的砂土层,在渗流作用下,细小颗粒被冲走,形成管状渗流通道21、流砂：松散细砂、粉砂、粉土被水饱和后产生流动的现象22、反分析：通过工程实体试验或施工监测岩土体实际表现性状所取得的数据,反求某些岩土工程技术参数,并以此为依据验证设计计算、查验工程效果以及分析事故的技术原因;23.岩土工程问题：指的是工程建筑物与岩土体之间存在的矛盾或问题;是岩土工程勘察的核心任务;24.地面破裂效应：强震导致地面出现的断层和地裂缝,引起跨越破裂段及其附近的建筑变形和破坏;25.现场监测：指在岩土工程勘察、施工以及运营期间,对工程影响的不良地质现象、岩土体性状和地下水进行监测;26、工程地质条件可以理解为与工程建筑有关的地质要素之综合,包括地形地貌条件,岩土类型及其工程地质性质,地质结构,水文地质条件,物理地质现象,以及天然建筑材料等六个要素;27、工程地质问题指工程建筑与地质环境可由工程地质条件具体表征相互作用、相互矛盾而引起的,对建筑本身的顺利施工和正常运行和对周围环境可能产生影响的地质问题;28、工程地质测绘它是运用地质、工程地质理论对与工程建设有关的各种地质现象进行详细观察和描述,以查明拟建区内工程地质条件的空间分布和各要素之间的内在联系,并按照精度要求将它们如实地反映在一定比例尺的地形底图上的勘察方法;29、岩芯采取率答：是指所取岩芯的总长度与本回次进尺的百分比;30、岩芯获得率答：是指比较完整的岩芯长度与进尺的百分比;31、岩石质量指标RQD答：岩石质量指标：它是指在取出的岩芯中,只计算长度大于10厘米的柱状岩芯长度与本回次进尺的百分比;32、岩体应力重分布答：岩体在地下建筑未开挖以前一般是处于应力相对平衡状态的;由于地下建筑的开挖在岩体内形成了自由表面,岩体中原有的应力平衡条件就受到了干扰,破坏而产生应力重分布,在地下建筑周边一定范围内一般相当于洞直径的３倍左右的岩体－围岩,则会因应力的释放而产生松弛并向开挖空间变形、位移以达到新的平衡;33、岩爆冲击地压答：当建筑物埋深较大,或由于构造作用致使初始应力很高,开挖后的洞体应力超过了围岩的弹性界限,弹性应能的突然释放使围岩产生急剧的破坏,发出清脆的响声,破坏的岩片或岩块随即向洞内弹内出;大型者还常伴有气浪,这种现象就叫岩爆;四、填空题1．岩土工程勘察等级划分的影响因素分别是工程重要性等级、场地的复杂程度等级和地基的复杂程度等级;2．工程地质条件包括拟建场地的岩土类型及工程性质、地质构造及岩土体结构、地形地貌、水文地质条件、工程动力地质作用和天然建筑材料;3．岩土工程勘察分为四个阶段,分别为可行性研究勘察阶段、初步勘察阶段、详细勘察阶段和施工勘察阶段;4．土样扰动表现在土的原始应力状态、含水率、结构和组分等方面的变化; 5．取样过程中,对土样扰动程度最大的因素是所采用的取样方法和取样工具; 6．线路工程的结构都是由三类建筑物所组成：第一类为路基工程,第二类为桥隧工程,第三类是防护建筑物;8、岩土是工程地质条件最基本的要素;是产生各种地质现象的物质基础;9、在工程地质测绘中常用来测定岩石强度参数的简易方法有回弹锤测试和点荷载仪测试10、工程地质测绘中也常用图解表示裂隙统计的结果,目前采用较多的有裂隙极点图、裂隙玫瑰图和裂隙等密图三种11、大比例尺的详细测绘一般采用穿越法和追索法相结合来布置观察路线,以便能较准确地圈定各工程地质单元的边界;12、原状土样的采取方法有击入法、压入法和振动法等三种13、按照钻孔倾角及其变化情况,可将钻孔分为铅直孔、斜孔、水平孔和定向孔;14、工程地质勘探中常用的坑探工程有：探槽、试坑、浅井、竖井、平硐、石门等;１5、工程地质野外试验的基本内容有三大类：水文地质试验、土体力学性质及地基强度试验和地基工程地质处理试验;16、根据载荷试验成果确定地基的承载力R主要的方法有强度控制法、相对沉降控制法和极限荷载法;17、钻孔旁压试验的目的也是测定地基土体的变形模量和确定地基的容许承载力;18、十字板剪切试验是在钻孔中进行的其目的是测定饱水软土的抗剪强度;19、标准贯入试验中,用落锤锤重63.5 Kg、自由落距76 cm、探头贯入土中30 cm深度所需的击数来确定SPT击数;20、钻孔压水试验的目的是测定裂隙岩体的单位吸水量,并以其换算求出渗透系数;2１、城市规划的主要工程地质问题有区域稳定性问题,地基稳定性问题,供水水源问题,地质环境的合理利用与保护问题,其中首要论证的是区域稳定性问题;2２、在城市规划中,影响区域稳定性的主要因素是地震;区域评价稳定性的标准是地震基本烈度;2３、工民建工程地质勘察中场地可分为简单的场地、中等复杂的场地、复杂的场地;2４、工民建的主要工程地质问题有：地基稳定性问题,建筑物的合理配置问题,地下水的侵蚀性问题,地基的施工条件问题;25、一般工民建工程地质勘察分为可行性勘察、初步勘察、详细勘察、施工勘察等四个阶段;2６、地基变形由瞬时沉降、固结沉降和蠕变沉降组成,变形产生的沉降有一些是均匀沉降,有一些是不均匀沉降;2７、高层建筑的基础类型,在土体地基中主要有箱形基础、桩基础及箱形基础加桩的复合基础；在基岩上则采用锚桩基础或墩基;28、路基工程地质问题是：路基边坡稳定问题,路基基底稳定性问题,道路冻害问题以及天然建筑材料问题等;２9、岩土边坡可能发生变形破坏的基本条件是必须同时具备临空面、滑动面、和切割面三个基本条件;30、围岩压力是作用于地下建筑支护结构上主要外力,其性质和大小取决于地应力状态和岩体特性;31、根据产生的地质条件不同,可将围岩压力划分为弹性围压、松动围压、塑性围压、膨胀围压、流动围压和偏压等六类,32、地下工程施工中要进行涌水的预报、有害气体突出的预报和高地温预报;33、地下工程论证中,若遇到不良地质条件如地下水位以下的破碎带、砂层、淤泥等,必须采用特殊的施工方法,如冻结法、压浆固结法和盾构法;34、按筑坝的材料不同,主要可分为散体堆填坝和混凝土坝两大类;35、按结构混凝土坝又可分为重力坝、拱坝和支墩坝;３6、当水库蓄水后,在坝体上下游水头差的作用下,库水可通过坝下和坝肩部位透水的岩土体产生渗漏,一般称坝底下的渗漏为坝基渗漏,称坝肩部位的渗漏为绕坝渗漏;37、松散土体坝区、坝基渗透变形的主要形式有管涌和流土;38、松散土体坝基渗漏及渗透变形的防治措施,可分为垂直截渗透、水平铺盖、排水减压和反滤盖重等;39、基于裂隙岩体的渗流特性,坝区渗漏模型划分为散状渗漏,带状渗漏和层状渗漏;40、裂隙岩体坝基滑动破坏类型有三种,即表层滑动,岩体浅部滑动和岩体深部滑动;41、裂隙岩体坝基的防渗减压措施有灌浆帷幕、排水孔、防渗井和斜墙铺盖等措施;42、水库的主要工程地质问题有水库渗漏、库岸稳定、库周浸没、水库淤积和诱发地震;43、水库库岸的破坏形式有：塌岸、滑坡和岩崩;44、渠道渗漏的防治措施主要有绕避、防渗和土质改良;45、渠道渗漏过程分为垂向渗漏阶段、回水渗漏阶段和侧向渗漏阶段;五、简答题1.什么是岩土工程勘察岩土工程勘察的目的是什么答：岩土工程勘察就是根据建设工程要求,运用各种勘测技术方法和手段,为查明建设场地的地质、环境特征和岩土工程条件而进行的调查研究工作;并在此基础上,按现行国家、行业相关技术规范、规程以及岩土工程理论方法,去分析和评价建设场地的岩土工程条件,解决存在的岩土工程问题,编制并提交用于工程设计与施工等的各种岩土工程勘察技术文件;因此,岩土工程勘察是一项集现场调查、室内资料整理、分析、评价与制图的工程活动,是岩土工程的重要组成部分;岩土工程勘察的主要目的就是要正确反映建设场地的岩土工程条件,分析与评价场地的岩土工程条件与问题,提出解决岩土工程问题的方法与措施,建议建筑物地基基础应采取的设计与施工方案等;3.什么是勘察纲要其内容主要有哪些答：勘察纲要就是根据勘察任务的要求,按规程、规范的技术准则,结合工程场地的实际情况所提出的工作大纲工作计划和技术指导书,也是进行岩土工程勘察工作的技术指导文件;勘察纲要一般应包括以下主要内容：工程名称、委托单位、勘察场地的位置,勘察目的与要求,勘察场地的自然与地质条件概况,工作量的布置原则与工作量布置,预计工程施工中可能遇到的问题与解决、预防的措施,对资料的整理和报告书编写的要求,所需的主要机械设备、材料、人员与施工进度等;4.房屋建筑物和构筑物的岩土工程问题有哪些答：1区域稳定性问题区域稳定性的主要因素是地震和新构造运动,区域地壳的稳定性直接影响着城市建设的安全和经济;2斜坡稳定性问题在斜坡地区兴建建筑物时,斜坡的变形和破坏危及斜坡上及其附近建筑物的安全;3地基稳定性问题地基稳定性包括地基强度和变形两部分;若建筑物荷载超过地基强度、地基的变形量过大,则会使建筑物出现裂隙、倾斜甚至发生破坏;4建筑物的配置问题各建筑物的用途和工艺要求不同,它们的结构、规模和对地基的要求不一样,因此,对各种建筑物进行合理的配置即不同建筑场址的选择,才能保证整个工程建筑物的安全稳定、经济合理和正常使用;5地下水的侵蚀性问题混凝土是房屋建筑与构筑物的建筑材料,当混凝土基础埋置于地下水位以下时,必须考虑地下水对混凝土的侵蚀性问题;。

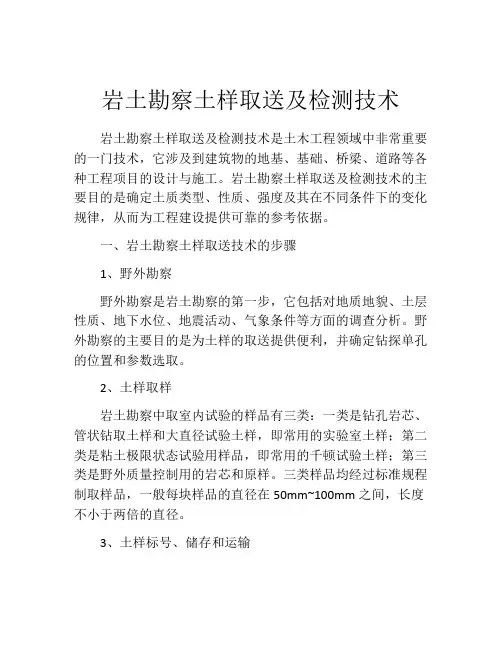

岩土勘察土样取送及检测技术岩土勘察土样取送及检测技术是土木工程领域中非常重要的一门技术，它涉及到建筑物的地基、基础、桥梁、道路等各种工程项目的设计与施工。

岩土勘察土样取送及检测技术的主要目的是确定土质类型、性质、强度及其在不同条件下的变化规律，从而为工程建设提供可靠的参考依据。

一、岩土勘察土样取送技术的步骤1、野外勘察野外勘察是岩土勘察的第一步，它包括对地质地貌、土层性质、地下水位、地震活动、气象条件等方面的调查分析。

野外勘察的主要目的是为土样的取送提供便利，并确定钻探单孔的位置和参数选取。

2、土样取样岩土勘察中取室内试验的样品有三类：一类是钻孔岩芯、管状钻取土样和大直径试验土样，即常用的实验室土样；第二类是粘土极限状态试验用样品，即常用的千顿试验土样；第三类是野外质量控制用的岩芯和原样。

三类样品均经过标准规程制取样品，一般每块样品的直径在50mm~100mm之间，长度不小于两倍的直径。

3、土样标号、储存和运输钻取土样、岩芯样品等均必须进行标号和储存。

样品标号必须标注清楚，以便于查找和识别，同时要考虑样品的材料名称、取样断面及取样位置、时间等信息内容。

为了保证试验结果的准确性，所有的样品都要储存在干燥、通风、阴凉的地方，以免被受潮、高温或受污染所破坏。

二、岩土勘察土样检测技术土样的检测技术是岩土勘察中的重要环节，它为设计人员提供了土体的性质、组成和强度等方面的参考信息，包括密实度和容重、水分、可塑性、黏性、内摩擦角、剪切强度、压缩性、膨胀性等基础试验。

以下是土样检测技术的具体步骤：1、土样的制备对得到的样品进行清洗和干燥处理，以确保其质量的稳定和可靠性。

2、密实度和容重试验密实度和容重是土体强度、可塑性和压缩性等性质的重要指标，测量方法包括浸水法和干重法。

浸水法指的是将土样完全浸入水中，记录土体的总重，并计算出土样的稠度和容重；干重法则仅对干土样进行测量。

3、水分试验由于土样通常存在一定水分，因此水分试验是非常重要的一项试验。

岩土工程勘察描述技术规程1 总则1.1一般规定1.1.1野外描述是岩土工程勘察工作基础内容之一，应客观反映所揭露的地层属性和层位的分布，正确记录描述岩土对象的形状、特征及包含物等，为内业资料分析整理提供准确完整的第一手资料。

1.1.2从事现场描述的人员为描述员，应持证上岗。

一般由具有工程地质专业技术员及以上职称的人员担任（包括在职和退休技术人员），其他人员从事此项工作，应通过本院统一组织的学习和培训，经过考核合格后，颁发岗位证书，持证上岗。

1.1.3以我院名义从事的描述员工作，必须使用院统一的记录纸和相应的表格标签。

描述记录一律使用铅笔，不得用橡皮擦拭，需要改正时，可将更改内容划一横杠，把正确内容在旁边写出。

土（岩、水）样标签或回次卡可使用圆珠笔或钢笔填写。

1.1.4记录应在钻探进行或井探过程中同时完成，记录内容应包括岩土描述、地下水观测及钻进过程记录。

记录表应符合附录B、附录C的要求。

1.1.5 钻探现场记录表的各栏均应按钻进回次逐项填写。

在每个回次中发现变层时，应分行填写，不得将若干回次，或若干层合并一行记录。

野外描述应内容齐全，所有记录栏目都要留有印记，不得出现漏项，严禁事后追记，注意保持记录的整洁。

一个钻孔（探井）描述完成后，描述员首先进行自查，确认无误后，在相应的责任栏上签字，及时送交项目技术负责人。

现场记录不得誊录转抄，误写之处可以划去，在旁边作更正，不得在原处用橡皮擦拭涂抹修改。

1.1.6 岩土定名应符合现行岩土工程分类标准的规定。

描述术语及记录符号均应符合国家现行有关标准的规定。

鉴定描述以目测、手触方法为主，可辅以部分标准化、定量化的方法或仪器（包括袖珍贯入仪、点荷载仪、孟塞尔色标、砂土粒度样模等）。

1.1.7关于钻进过程的记录内容应符合下列要求：使用的钻进方法、钻具名称、规格、护壁方式等；钻进的难易程度、进尺速度、操作手感、钻进参数的变化情况；孔内情况，应注意缩径、回淤、地下水位或冲洗液位及其变化等；取样及原位测试的编号、深度位置、取样工具名称规格、原位测试类型及其结果；钻探施工时间，岩芯采取率、RQD值等；其它异常情况。

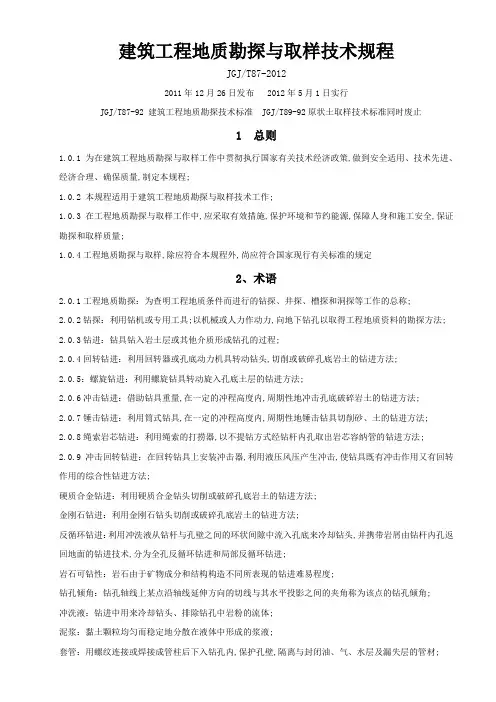

建筑工程地质勘探与取样技术规程JGJ/T87-20122011年12月26日发布 2012年5月1日实行JGJ/T87-92 建筑工程地质勘探技术标准 JGJ/T89-92原状土取样技术标准同时废止1总则1.0.1 为在建筑工程地质勘探与取样工作中贯彻执行国家有关技术经济政策,做到安全适用、技术先进、经济合理、确保质量,制定本规程;1.0.2 本规程适用于建筑工程地质勘探与取样技术工作;1.0.3 在工程地质勘探与取样工作中,应采取有效措施,保护环境和节约能源,保障人身和施工安全,保证勘探和取样质量;1.0.4工程地质勘探与取样,除应符合本规程外,尚应符合国家现行有关标准的规定2、术语2.0.1工程地质勘探：为查明工程地质条件而进行的钻探、井探、槽探和洞探等工作的总称;2.0.2钻探：利用钻机或专用工具;以机械或人力作动力,向地下钻孔以取得工程地质资料的勘探方法;2.0.3钻进：钻具钻入岩土层或其他介质形成钻孔的过程;2.0.4回转钻进：利用回转器或孔底动力机具转动钻头,切削或破碎孔底岩土的钻进方法;2.0.5：螺旋钻进：利用螺旋钻具转动旋入孔底土层的钻进方法;2.0.6冲击钻进：借助钻具重量,在一定的冲程高度内,周期性地冲击孔底破碎岩土的钻进方法;2.0.7锤击钻进：利用筒式钻具,在一定的冲程高度内,周期性地锤击钻具切削砂、土的钻进方法;2.0.8绳索岩芯钻进：利用绳索的打捞器,以不提钻方式经钻杆内孔取出岩芯容纳管的钻进方法;2.0.9冲击回转钻进：在回转钻具上安装冲击器,利用液压风压产生冲击,使钻具既有冲击作用又有回转作用的综合性钻进方法;硬质合金钻进：利用硬质合金钻头切削或破碎孔底岩土的钻进方法;金刚石钻进：利用金刚石钻头切削或破碎孔底岩土的钻进方法;反循环钻进：利用冲洗液从钻杆与孔壁之间的环状间隙中流入孔底来冷却钻头,并携带岩屑由钻杆内孔返回地面的钻进技术,分为全孔反循环钻进和局部反循环钻进;岩石可钻性：岩石由于矿物成分和结构构造不同所表现的钻进难易程度;钻孔倾角：钻孔轴线上某点沿轴线延伸方向的切线与其水平投影之间的夹角称为该点的钻孔倾角;冲洗液：钻进中用来冷却钻头、排除钻孔中岩粉的流体;泥浆：黏土颗粒均匀而稳定地分散在液体中形成的浆液;套管：用螺纹连接或焊接成管柱后下入钻孔内,保护孔壁,隔离与封闭油、气、水层及漏失层的管材;钻孔取土器：在钻孔中采取岩土样的管状器具;薄壁取土器：内径为75mm～100mm, 面积比不大于10%内间隙比为0或面积比为10%～13%的内间隙比为～的无衬管取土器厚壁取土器：内径为75mm～100mm,面积比为13%～20%的有衬管取土器;岩芯：从钻孔中提出的土柱、岩柱;岩芯采取率：采取的岩芯长度之和与相应实际钻探进尺之比,以百分数表示;岩石质量指标RQD:用直径为75mmN型的双层岩芯管和金刚石钻头在岩石中连续钻进取芯,回次钻进所取岩芯中长度大于10cm的岩芯段长度之和与相应回次进尺的比值,以百分数表示;土试样质量等级：按土试样受扰动程度不同而划分的等级;3、基本规定3.0.1建筑工程地质勘探应符合下列规定：1、能正确鉴别岩土名称及其基本性质,并确定其埋藏深度及厚度；2、能采取符合质量要求的岩土试样或进行原位测试；3、能查明勘探深度范围内地下水的赋存情况;3.0.2建筑工程地质勘探与取样应按勘探任务书或勘察纲要执行;3.0.3建筑工程地质勘探应符合现行国家标准岩土工程勘察安全规范GB50585的规定;3.0.4布置建筑工程地质勘探工作时,应进行资料搜集和现场调查,分析评估勘探对既有地上、地下建构筑物和自然环境的影响,并制定有效措施,防治损害地下工程、管线等设施;3.0.5建筑工程地质勘探与取样方法应根据岩土样质量级别要求和岩土层性质确定;3.0.6现场勘探记录应由经过专业培训的编录人员或工程技术人员承担,并应由工程技术负责人签字验收;4勘探点位测设4.0.1 勘探点位应根据委托方提供的坐标和高程控制点由专业人员测放,勘探点位测设于实地的允许偏差应根据勘察阶段、场地和工程情况及勘察任务要求等确定,并应符合下列要求：1、陆域：初步勘察阶段：平面位置允许偏差0+,高程允许偏差±；详细勘察阶段：平面位置允许偏差+,高程允许偏差±；对于可行性勘察阶段,城市规划勘察阶段、选址勘察阶段：可利用适当比例尺的地形图依地形地物特征确定勘探点位和孔口高程;2、水域：初步勘察阶段：平面位置允许偏差0+,高程允许偏差±；详细勘察阶段：平面位置允许偏差0+,高程允许偏差±；4.0.2 陆域勘探点位应设置有编号的标志桩;开钻或掘进之前应按设计要求核对桩号及其实地位置,两者必须相符;水域勘探点位可设置浮标,并应采用测量仪器等方法,按孔位坐标定位;4.0.3 当调整勘探点位时,应将实际勘探孔位置及时标明在平面图上,并应注明与原孔位的偏差距离、方位和高差,必要时应重新测定孔位和高程;4.0.4 勘探成果中的平面图除应表示实际完成勘探点位之外,尚应提供各点的坐标及高程数据,且宜采用地区的统一坐标和高程系;5钻探一般规定5.1.1钻探工作应该根据勘探技术要求、地层类别、场地及环境条件,选择合适的钻机、钻具和钻进方法;5.1.2钻探操作人员应履行岗位职责,并应执行操作规程;现场编录人员应详细记录、分析钻探过程和岩芯情况;5.1.3特殊岩土、特殊场地钻探尚应分别符合本规程第9章、第10章的相关规定;钻孔规格5.2.1工程地质钻孔口径和钻具规格应符合本规程附录A的规定;5.2.2 钻孔成孔口径应根据表5.2.2 钻孔成孔口径mm钻孔性质第四纪土层基岩鉴别与划分土层/岩芯钻孔≥36 ≥59取Ⅰ、Ⅱ级土试样钻孔一般粘性土、粉土、残积土、全风化岩层≥91 ≥75 湿陷性黄土≥150冻土≥130原位测试钻孔大于测试钻头直径压水、抽水试验钻孔≥110 软质岩石硬质岩石≥75 ≥59注：采取Ⅰ、Ⅱ级土试样的钻孔,孔径应比使用的取土器外径大一个径级;5.1.3 钻孔深度测量应符合下列规定：1、对于钻进深度和岩土层分层深度的量测精度,陆域最大允许偏差±,水域最大允许偏差±；2、每钻进25m和终孔后,应校正孔深,并宜在变层处校核孔深；3、当孔深偏差超过规定时,应找出原因,并应更正记录报表；5.2.4、钻孔的垂直度或预计的倾斜度与倾斜方向应符合下列规定：1、对于垂直钻孔,每50m应量测一次垂直度,每100m的允许偏差为±2°2、对于定向钻孔,每25m测量一次倾斜角和方位角,钻孔倾角和方位角的量测精度分别为±°和±3°；钻孔的任意一点切线在水平上的投影,与指北方向顺时针旋转的夹角,称为钻孔该点或该孔深处的钻孔;它是确定钻孔在地下空间位置的基本参数之～;钻孔在垂直状态下没有顶角,也就没有;只有钻孔偏离垂线之后才产生了顶角,钻孔也就会呈现出方位角;3、当钻孔斜度及方位偏差超过规定时,应立即采取纠斜措施；4、当勘探任务有要求时,应根据勘探任务要求测斜和防斜;钻进方法5.3.1钻进方法和钻进5.3.1钻进方法注：1、＋＋：适用；＋：部分适用；-：不适用;2、螺旋钻进不适用地下水位以下的松散粉土和饱和砂土;5.3.2 对于要求采取岩芯的钻孔,应采用回转钻进；对于黏性土,可根据地区经验采用螺旋钻进或锤击钻进方法；对于碎石土,可采用植物胶浆液护壁金刚石单动双管钻具钻进;5.3.3 对于需要鉴别土层天然湿度和划分地层的钻孔,当处于地下水位以上时,应采用干钻；当需要加水或使用循环液时,可采用内管超前的双层岩心管钻进或三重管取土器钻进；当处于地下水位以下,且采用单层岩芯管钻进时,可采用无泵反循环钻进;5.3.4 地下水位以下饱和粉土、砂土,宜采用回转钻进方法；粉、细砂层可采用活套闭水接头单管钻进；中、粗、砾砂层可用无泵反循环单层岩芯管回转钻进并连续取芯,取芯困难时,可用对分式取样器或标准贯入器间断取样;5.3.5 岩石宜采用金刚钻头或硬质合金钻头回转钻进,软质岩石及风化破碎岩石宜采用双层岩芯管钻头钻进或绳索取芯钻进；易冲刷和松软的岩石可采用双管钻具或无泵反循环钻进；硬、脆、碎岩石宜采用双管钻具、喷射式孔底反循环钻进或冲击回转钻进;5.3.6 当需要测定岩石质量指标RQD时,应采用外径 75mmN型的双层岩芯管和金刚石钻头;5.3.7 预计采取Ⅰ、Ⅱ6章的有关规定;5.3.8勘探浅部土层时,可采用下列钻进方法：1、小口径螺旋麻花钻或提土钻钻进；2、小口径勺形钻钻进；3、洛阳铲钻进;冲洗液和护壁堵漏5.4.1表5.4.1常用冲洗液和护壁堵漏材料5.4.2 钻孔冲洗液的选用应符合下列规定：1、钻进致密,稳定土层时,应选用清水作冲洗液；2、用作水文地质实验的孔段,宜选用清水或易于洗孔的泥浆作冲洗液；3、钻进松散、掉块、裂隙地层或胶结较差的地层时,宜选用植物胶泥浆、聚丙烯酰胺泥浆作冲洗液；4、钻进片岩、千枚岩、页岩、黏土岩等遇水膨胀地层时,宜采用钙处理泥浆或不分散低固相泥浆作冲洗液;不分散低固相泥浆是指固相含量低,包括粘土和岩屑,其与泥浆的体积百分比小于4％；5、钻进可溶性盐类地层时,应采用与该地层可溶性盐类相应的饱和盐水泥浆作冲洗液6、钻进高压含水层或极易坍塌的岩层时,应采用密度大、失水量少的泥浆作冲洗液7、金刚钻钻进宜选用清水,低固相或无固相泥浆,乳化泥浆等作冲洗液5.4.3 钻孔护壁堵漏应符合下列规定：1、根据孔壁稳定程度和钻进方法,可选用清水、泥浆、套管等护壁措施,当孔壁坍塌严重时,可采用水泥浆灌注护壁堵漏；2、在地下水位以上松散填土及其他易坍塌的岩土层钻进时,可采用套管护壁；3、在地下水位以下的饱和软黏性土层、粉土层、砂土层钻进时,宜采用泥浆护壁；在碎石土钻进取芯困难时,可采用植物胶浆液护壁钻进；4、在破碎岩层中可根据需要采用优质泥浆、水泥浆或化学浆液护壁钻进；5、采用冲击钻进时,宜采用套管护壁;5.4.4 采用套管护壁时,应先钻进后跟进套管,不得向未钻过的土层中强行击入套管;钻进时应能通过钻具向孔底通气通水;采取鉴别土样及岩芯5.5.1 .表5.5.1 岩芯采取率5.5.2、对于需要重点研究的破碎带、滑动带,应根据工程技术需求提高取芯率,并宜定向连续取芯;5.5.3钻进回次进尺应根据岩土层情况、钻进方法、钻进工艺要求、工程特点等确定;并应符合下列规定：1、满足鉴别厚度小于的薄层要求；2、在钻进黏性土中,回次进尺不宜超过,在粉土、饱和砂土中,回次进尺不宜超过,且不超过螺纹长度或取土筒器长度；在预计的的地层界线附近及重点探查部位,回次进尺不宜超过；采取原状土样前用螺旋钻头清土时,回次进尺不宜超过;3、岩土层中钻进时,回次进尺不得超过岩芯管长度；在软质岩层中,回次进尺不得超过；在破碎岩石或软弱夹层中,回次进尺应为～.5.5.4 鉴别土样及岩芯的保留与存放应符合下列规定：1、除用作试验的土样及岩芯外,其余土样及岩芯应存放于岩心盒内,并应按钻进回次先后顺序排列,注明深度和岩土名称,且每一回次应用岩心牌隔开；2、易冲蚀、风化、软化、崩解的岩芯,应进行封存；3、存放土样及岩芯的岩芯盒应平稳安放,不得日晒、雨淋和融冻,搬运时应盖上岩芯盒箱盖,小心轻放；4、岩芯宜拍摄照片保存；5、岩芯保留时间应根据勘察要求确定,并应保留至钻探工作检查验收完成;6、钻孔取样、一般规定6.1.1表6.1.1土试样质量等级注：不扰动是指原位应力状态虽已改变,但土的结构、含水量、密度变化小,能满足室内实验各项要求;2、除地基基础设计等级为甲级工程外,对于可塑、硬塑黏性土及非饱和中密、密实的粉土,在工程技术要求允许的情况下,可用Ⅱ级土试样进行强度和固结试验,但宜先对土试样受扰动的程度作抽样鉴定,判断用于试验的适宜性,并结合地区经验使用实验成果;6.1.2、不同等级土样的取样工具可按本规程附录C选择;6.1.3采用套管护壁时,套管的下设深度与取样位置之间应保留三倍管径以上的距离;采用振动、冲击或锤击等钻进方法时,应在预计取样位置1m以上改用回转钻进;6.1.4下放取土器前应清孔,且除活塞取土器取样外,孔底残留浮土厚度不应大于取土器废土段长度;6.1.5采取土试样时,宜采用快速静力连续压入法,对于较硬土质,宜采用二、三重管回转取土器钻进取样,有地区经验时,可采用重锤少击法取样;6.1.6在粉土、饱和砂土层中采取Ⅰ、Ⅱ级砂样时,可采用原状取砂器；砂土扰动样可从贯入器中采取;6.1.7岩土试样可利用钻探岩芯制作;采取的毛样尺寸应满足试块加工要求,有特殊要求时,试样的形状、尺寸和方向应按岩石力学试验设计要求确定;钻孔取土器6.2.1钻孔取土器技术规格应符合本规程附录D的规定,各类钻孔取土器的结构应符合本规程附录E的规定;6.2.2取土试样前,应对所使用的钻孔取土器进行检查,并应符合下列规定：1、刃口卷折、残缺累计长度不应超过周长的3%,刃口内径偏差不应大于标准值的1%;2、对于取土器,应量测其上、中、下三个截面的外径,每个截面应量测三个方向,且最大与最小的差不应超过;3、取样管内壁应保持光滑,其内壁的锈斑和粘附土块应清除；4、各类活塞取土器的活塞杆的锁定装置应保持清洁、功能正常,活塞松紧适度、密封有效；5、取土器衬筒应保证形状圆整,内侧清洁平滑、缝口平接,盒盖配合适当,重复使用前,应予清洗和整形；6、敞口取土器头部的逆止阀应保持清洁,顺向排气排水畅通,逆向封闭有效;7、回转取土器的单动、双动功能应保持正常,内管超前度应符合要求,自动调节内管超前度的弹簧功能应符合设计要求；8、当零件功能失效或有缺陷者时 ,应修复或更换后才能投入使用;贯入式取样6.3.1大于取土器废土段长度,应提出取土器重新清孔;6.3.2采取Ⅰ级土试样时,应采用快速、连续的静压方式贯入取土器;贯入速度不应小于s;当利用钻机的给进系统施压时,应保持具有连续贯入的足够行程,采用Ⅱ级土试样,可使用间断静压方式或重锤少击方式贯入取土器;6.3.3在压入固定活塞取土器时,应将活塞杆与钻架牢固连接,活塞不得向下移动;当贯入过程中需监视活塞杆的位移变化时,可在活塞杆上设定相对于地面固定点的标志,并测记其高差,活塞杆位移量不得超过贯入深度的1%6.3.4取土器贯入深度宜控制在取样管的90%,贯入深度应在贯入结束后准确量测并记录,当取土器压入预计深度后,应将取土器回转2～3圈或稍加静置后再提出取土器;回转式取样6.4.1、采用单动、双动二三重管采取Ⅰ、Ⅱ级土试样时, 应保证钻机平稳、钻具垂直、平稳回转钻进,并可在取土器上加接重杆;6.4.2回转式取样时,回转钻进宜根据各场地地层特点通过试钻或经验确定钻进参数,选择清水、泥浆、植物胶等作清洗液;6.4.3回转式取样时,取土器应具有可改变内管超前长度的替换管靴;宜采用具有自动调节功能的改进型单动二三重管取土器；取土器内管超前量宜为50mm-150mm,内管管口压进后,应至少与外管齐平;对于软硬交替的土层,宜采用具有自动调节功能的改进型的单动二三重管取土器;6.4.4对硬塑以上的硬质黏性土、密实砾砂、碎石土和软岩,可使用双动三重管取样器采取不扰动试样;对于非胶结的砂、卵石层,取样时可在底靴上加置逆爪,在采取不扰动试样困难时可采取植物胶冲洗液;7、井探、槽探和洞探7.0.1井探、槽探和洞探时,应采取相应的安全措施;7.0.2井探、槽探和洞探的深度、长度、断面尺寸、等应按勘探任务要求确定,并应符合下列规定：1、探井深度不宜超过地下水位,且不宜超过20m,掘进深度超过7m时,应相井内通风、照明；遇地下水时,应采取相应的排水降水措施；2、探井断面可采用圆形或矩形,且圆形探井直径不宜小于；矩形探井不宜小于×；当根据土质情况需要放坡或分级开挖时,井口宜加大；3、探槽挖掘深度不宜大于3m,大于3m时,应根据槽壁的稳定情况增加支撑或改用探井方法,槽底宽度不应小于:探槽两壁的坡度,应按开挖深度级岩土性质确定;4、探洞断面可采用梯形、矩形或拱形,洞宽不宜小于,洞高不宜小于；5、探井的井口,探洞的洞口位置宜选择在坚固且稳定的部位,并应能满足施工安全和勘探的要求;7.0.3当地层破碎或岩土层不稳定,易坍塌又不允许放坡或分级开挖时,应对井、槽、洞壁设支撑保护,支护方式可采用全面支护或间隔支护;全面支护时,每隔及在需要重点观察部位应留下检查间隙;当需要采取Ⅰ、Ⅱ级岩土试样时,应采取措施减少对井、槽、洞壁取样点附近岩土层的扰动;7.0.4 探井、探槽和探洞开挖过程中的土石方堆放位置离井、槽、洞口边缘应大于,雨期施工时,应在井、槽、洞口设防雨蓬和截水沟;7.0.5遇大块孤石或基岩,人工开挖难以掘进时,可采用控制爆破或动力机械方式掘进;7.0.6 对于井探、槽探和洞探,除应文字描述记录外,尚应以剖面图、展开图等反映井、槽、洞壁和底部的岩性地层分界、构造特征、取样和原位试验位置,并应辅以代表性部位的彩色照片;探井、探槽和探洞展开图式可按本规程附录F执行;8、探井、探槽和探洞取样8.0.1 探井、探槽和探洞中采取的Ⅰ、Ⅱ级岩土试样宜用盒装;试样容器可采用Φ120mm×200mm或120mm ×120mm×200mm、Φ150mm×200mm或150mm×150mm×200mm等规格;对于含有粗颗粒的非均质土鸡岩石样,可按试验设计要求确定尺寸;试样容器宜做成装配式,并应具有足够刚度,避免土样因自重过大而产生变形;容器应有足够的净空,以便采取相应的密封和防扰动措施;8.0.2采取盒状土试样宜按下列步骤进行：1、整平取试样处的表面；2、按土样容器净空轮廓,除去四周土体,,形成土柱,其大小应比容器内腔尺寸小20mm；3、套上容器边框,边框上缘应高于土样柱10mm,然后浇入热蜡液,蜡液应填满土样与容器之间的空隙至框顶,并应与之齐平；待蜡液凝固后,将盖板封上；4、挖开土试样根部,使之与母体分离,再颠倒过来削去根部多余土料,土试样应比容器边框低10mm,然后浇满热蜡液,待凝固后将底盖板封上;8.0.3Ⅰ级试样;采取断层泥、滑动带面或较薄土层的试样,可用试验环刀直径压入取样;8.0.5 在探井、探槽和探洞中取样时,应与开挖掘进同步进行,且样品应有代表性;9 特殊性岩土9.1.1软土钻进应符合下列规定：1、软土钻进可采用空心螺纹提土器或活塞闭水接头单管钻具钻进取芯；当采用空心螺纹提土器钻进时,提土器上端应有排水孔,下端应用排水活门;2、钻进宜连续进行；当成孔困难或需间歇作业时,应采用套管、清水、泥浆等护壁措施;3、对于钻进回次进尺长度,厚层软土不宜大于,中厚层软土不宜大于,地层含粉质成分较多时,不宜超过,并应保证分层清楚,提土率应大于80%,当夹有大量砂土互层,提土率不能满足要求时,应辅以标准贯入器取样做土层鉴别;9.1.2软土取样应符合下列规定：1、软土应采取薄壁取土器静力压入法取样,不宜采取厚度取土器或击入法取样；2、应采取措施防止所采取的土试样水分流失和蒸发,土试样应置于柔软防振的样品箱中,在运输过程中;不得改变其原状结构状态;膨胀岩土湿陷性岩土多年冻土污染土9.5.1 当污染土对人体有害或对钻具、仪表有腐蚀性时,应采取必要的保护措施;9.5.2 在污染土中钻进时,不宜采用冲洗液,可采用清水或不产生附加污染的可生物降解的酯基洗孔液9.5.3 在较深钻孔和坚实土层中,应采用回转法取样；在较浅的钻孔和松散的土层中,应采用压入法或冲击法取样;9.5.4 取样工具应保持清洁,应采取有效措施避免污染土与大气及操作人员接触受到二次污染,并应防止挥发性物质流失、氧化;9.5.5 土试样采集后应采取适当的封存方法,并应按规定的要求及时试验;10、特殊场地11 地下水位量测及取水试样11.0.1 地下水位的量测应符合下列规定：1 遇地下水时应量测水位；2 对工程有影响的多层含水层的水位量测,应采取止水措施, 将被测含水层与其他含水层隔开;11.0.2对于初见水位和稳定水位,可在钻孔、探井或测压管内直接量测,稳定水位量测的间隔时间按地层的渗透性确定,且对于砂土和碎石土,不得少于30min,对粉土和黏性土不得少于8h,并宜在勘察结束后统一量测稳定水位;11.0.3水位量测读数精度不得低于±20mm;11.0.4 因采用泥浆护壁影响地下水位观测时,可在场地范围内另外布置专用的地下水位观测孔;11.0.5 取水试样应符合下列规定：1、采取的水试样应代表天然条件下的水质情况；2、当有多层含水层时,应做好分层隔水措施,并应分层采取水样；3、取水试样前,应洗净盛水容器,不得有残留物质；4、取水试样过程中,应尽量减少水试样的暴露时间,及时封口；对需测定成分的水样时,应及时加入稳定剂；5、采取水试样后,应做好取样记录,记录内容应包括取样时间、孔号、取样深度、取样人、是否加入稳定剂等；6、水试样应及时送验,放置时间应符合试验项目的相关要求;水试样应及时试验,清洁水放置时间不宜超过72小时,稍受污染的水不宜超过48小时,受污染的水不宜超过12小时;12岩土样现场检验、封存及运输12.0.1钻孔取土器提出地面之后,应小心地将土样连同容器衬管卸下,并应符合下列规定：1、对于以螺钉连接的薄壁管,卸下螺钉后可立即可取下取样管；2、对以丝扣连接的取样管、回转型取土器,应采用链钳、自由钳或专用扳手卸开,不得使用管钳之类易于使土样受挤压或使取样管受损的工具；3、采用外管非半合管的带衬管取土器时,应使用推土器将衬管与土样从外管推出,并应事先将推土端土样削至略低于衬管边缘,防止推土时土样受压；4、对各种活塞取土器,卸下取样管之前应打开活塞气孔,消除真空;12.0.2对钻孔中采取的Ⅰ级原状土试样,应在现场测定取样回收率;使用活塞取土器取样回收率大于或小于时,应检查尺寸量测是否有误,土样是否受压,根据情况决定土样废弃或降低级别使用;12.0.3 采取的土试样应密封,密封可选用下列方法：1、方法一、在钻孔取土器中取出土样时,先将上、下两端各去掉约20mm,再加上一块与土样截面面积相当的不透水圆片,然后浇灌蜡液至与容器端齐平,待蜡液凝固后扣上胶皮或塑料保护帽；2、方法二：取出土样用配合适当的盒盖将两端盖严后,将所有接缝用纱布条蜡封封口;3、方法三：采用方法一密封后,再用方法二密封;12.0.4 对于软质岩石试样,应采用纱布条蜡封或黏胶带立即密封；12.0.5 每个土样封蜡后均匀填贴标签,标签上下应与土样上下一致,并牢固的粘贴于容器外壁;土样标签应记载下列内容：1、工程名称或编号；2、孔井、槽、洞号、岩土样编号、取样深度、岩土试验名称、颜色和状态；3、取样日期；4、取样人姓名；5、取土器型号、取样方法、回收率等;12.0.6试样标签记载应与现场钻探记录相符,取样的取土器型号、取样方法、回收率等应在现场记录中详。

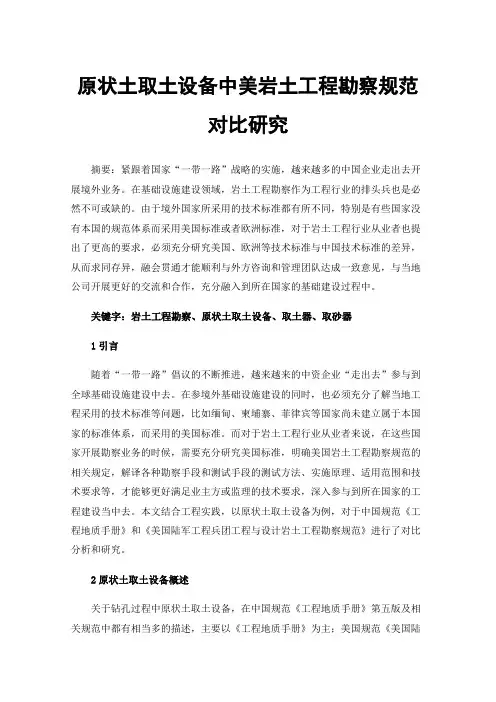

原状土取土设备中美岩土工程勘察规范对比研究摘要：紧跟着国家“一带一路”战略的实施，越来越多的中国企业走出去开展境外业务。

在基础设施建设领域，岩土工程勘察作为工程行业的排头兵也是必然不可或缺的。

由于境外国家所采用的技术标准都有所不同，特别是有些国家没有本国的规范体系而采用美国标准或者欧洲标准，对于岩土工程行业从业者也提出了更高的要求，必须充分研究美国、欧洲等技术标准与中国技术标准的差异，从而求同存异，融会贯通才能顺利与外方咨询和管理团队达成一致意见，与当地公司开展更好的交流和合作，充分融入到所在国家的基础建设过程中。

关键字：岩土工程勘察、原状土取土设备、取土器、取砂器1引言随着“一带一路”倡议的不断推进，越来越来的中资企业“走出去”参与到全球基础设施建设中去。

在参境外基础设施建设的同时，也必须充分了解当地工程采用的技术标准等问题，比如缅甸、柬埔寨、菲律宾等国家尚未建立属于本国家的标准体系，而采用的美国标准。

而对于岩土工程行业从业者来说，在这些国家开展勘察业务的时候，需要充分研究美国标准，明确美国岩土工程勘察规范的相关规定，解译各种勘察手段和测试手段的测试方法、实施原理、适用范围和技术要求等，才能够更好满足业主方或监理的技术要求，深入参与到所在国家的工程建设当中去。

本文结合工程实践，以原状土取土设备为例，对于中国规范《工程地质手册》和《美国陆军工程兵团工程与设计岩土工程勘察规范》进行了对比分析和研究。

2原状土取土设备概述关于钻孔过程中原状土取土设备，在中国规范《工程地质手册》第五版及相关规范中都有相当多的描述，主要以《工程地质手册》为主；美国规范《美国陆军工程兵团工程与设计岩土工程勘察》规范中也有相关的规定和描述，规定中既有相同的地方，也存在着较多差异。

总体而言，原状土取土设备主要分为贯入式取土器和回转式取土器。

贯入式取土器分为开放式和活塞式式取土器，亦属于薄壁取土器类型，活塞式式取土器又分为固定活塞式取土器、自由活塞式取土器、水压式固定活塞式取土器（奥斯特伯格Osterberg型取土器。

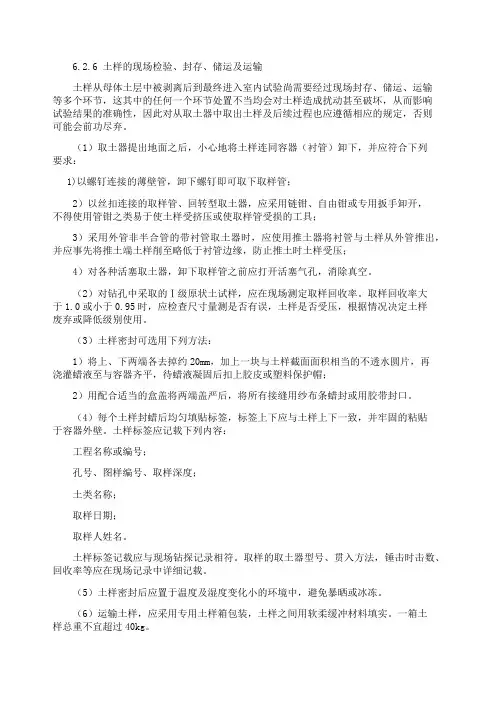

6.2.6 土样的现场检验、封存、储运及运输土样从母体土层中被剥离后到最终进入室内试验尚需要经过现场封存、储运、运输等多个环节，这其中的任何一个环节处置不当均会对土样造成扰动甚至破坏，从而影响试验结果的准确性，因此对从取土器中取出土样及后续过程也应遵循相应的规定，否则可能会前功尽弃。

（1）取土器提出地面之后，小心地将土样连同容器（衬管）卸下，并应符合下列要求：1)以螺钉连接的薄壁管，卸下螺钉即可取下取样管；2）以丝扣连接的取样管、回转型取土器，应采用链钳、自由钳或专用扳手卸开，不得使用管钳之类易于使土样受挤压或使取样管受损的工具；3）采用外管非半合管的带衬管取土器时，应使用推土器将衬管与土样从外管推出，并应事先将推土端土样削至略低于衬管边缘，防止推土时土样受压；4）对各种活塞取土器，卸下取样管之前应打开活塞气孔，消除真空。

（2）对钻孔中采取的Ⅰ级原状土试样，应在现场测定取样回收率。

取样回收率大于1.0或小于0.95时，应检查尺寸量测是否有误，土样是否受压，根据情况决定土样废弃或降低级别使用。

（3）土样密封可选用下列方法：1）将上、下两端各去掉约20mm，加上一块与土样截面面积相当的不透水圆片，再浇灌蜡液至与容器齐平，待蜡液凝固后扣上胶皮或塑料保护帽；2）用配合适当的盒盖将两端盖严后，将所有接缝用纱布条蜡封或用胶带封口。

（4）每个土样封蜡后均匀填贴标签，标签上下应与土样上下一致，并牢固的粘贴于容器外壁。

土样标签应记载下列内容：工程名称或编号；孔号、图样编号、取样深度；土类名称；取样日期；取样人姓名。

土样标签记载应与现场钻探记录相符。

取样的取土器型号、贯入方法，锤击时击数、回收率等应在现场记录中详细记载。

（5）土样密封后应置于温度及湿度变化小的环境中，避免暴晒或冰冻。

（6）运输土样，应采用专用土样箱包装，土样之间用软柔缓冲材料填实。

一箱土样总重不宜超过40kg。

（7）对易于振动液化、水分离析的土样，不易长途运输，应在现场就近进行室内实验。
