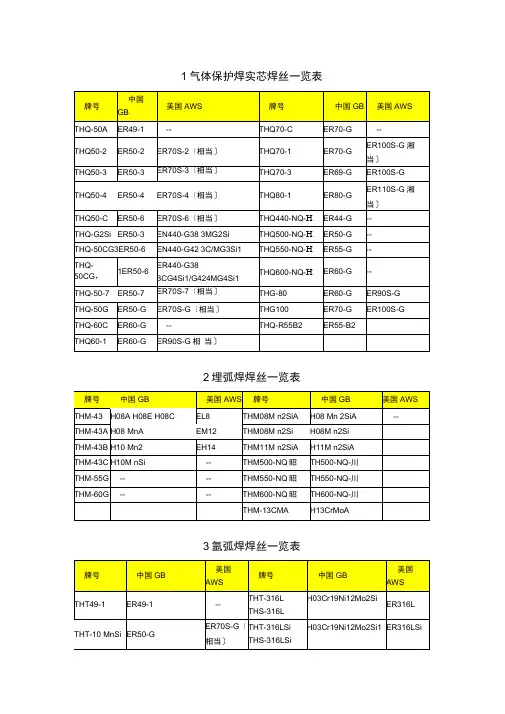

药芯焊丝牌号对照表

请楼主看清，板材焊接与管道焊接方法是不同的，是否需要坡口，是否是氩弧焊（如TIG热丝焊）+手工焊（SMAW），还是直接SMAW（这种通常要求焊透），所以焊接材料不同。

母材牌号规格焊条牌号焊丝牌号焊接方法接头形式焊接位置电流种类焊接电流304 δ=6 A102 SMAW V 2G DC 70～100316L δ=10 A022 SMAW △ 2F DC 110316L Φ60×2 E316L-15 ER316L TIG/SMAW V 5G DC 60~90304L Φ114×6 A002 H00Cr21Ni10 TIG+SMAW V 5G DC 65~85附加：304(18Cr-8Ni) 最普通使用的钢种。

耐蚀性、耐热性、低温强度、机械性能良好。

深冲、折弯等常温加工性能良好。

热处理后不产生硬化。

304L(18Cr-8Ni-LowC)为低碳304钢。

耐蚀性在普通状态下与304相似。

但在焊接后或解除应力后抗晶间腐蚀性良好。

316因添加了Mo，其耐蚀性、耐孔蚀、耐高温强度优良，使用在恶劣环境中。

加工硬化性优秀。

316L低碳316钢，保留316钢的特点，耐晶间腐蚀能力良好常用不锈钢焊丝牌号近似对照来源：我要不锈钢[大中小]添加收藏我要评论(0)2008-5-12 16:53:00中国德国法国日本GB DIN NF JIS1H0Cr14X8Cr14Z8C13~ Y4102H1Cr17X8Cr18Z8C17Y4303H0Cr19Ni12Mo2X5CrNiMo19 11Y316(1)4H00Cr19Ni12Mo2X2CrNiMo19 12Y316L5H00Cr19Ni12Mo2Cu2X2CrNiMO19 12-Y316J1L6H0Cr20Ni14Mo3--Y317 7-~ X2CrNiMo18 16 5Y317L 8-X5CrNiMoNb19 12-9H0Cr20Ni10Nb X5CrNiNb19 9Y347 10H0Cr20Ni10Ti--Y32111H0Cr21Ni10X5CrNi19 9Y308(1)12H00Cr21Ni10X2CrNi19 9Y308L(1)13H1Cr24Ni13X12CrNi22 12Y30914-X2CrNi24 12Y309L15H1CrNi13Mo2--Y309Mo16H0Cr26Ni21X2CrNiNb24 12--17H1Cr26Ni21X12CrNi25 20Y31018-X40CrNi25 21--19-常用不锈钢焊丝牌号近似对照来源：我要不锈钢[大中小]添加收藏我要评论(0)2008-5-12 16:53:00中国德国法国日本GB DIN NF JIS1H0Cr14X8Cr14Z8C13~ Y4102H1Cr17X8Cr18Z8C17Y4303H0Cr19Ni12Mo2X5CrNiMo19 11Y316(1)4H00Cr19Ni12Mo2X2CrNiMo19 12Y316L5H00Cr19Ni12Mo2Cu2X2CrNiMO19 12-Y316J1L6H0Cr20Ni14Mo3--Y3177-~ X2CrNiMo18 16 5Y317L8-X5CrNiMoNb19 12-9H0Cr20Ni10Nb X5CrNiNb19 9Y34710H0Cr20Ni10Ti--Y32111H0Cr21Ni10X5CrNi19 9Y308(1)12H00Cr21Ni10X2CrNi19 9Y308L(1)13H1Cr24Ni13X12CrNi22 12Y30914-X2CrNi24 12Y309L15H1CrNi13Mo2--Y309Mo16H0Cr26Ni21X2CrNiNb24 12--17H1Cr26Ni21X12CrNi25 20Y31018-X40CrNi25 21--19-序号牌号型号序号牌号型号可以用型号和牌号来反映焊丝的主要性能特征及类别。

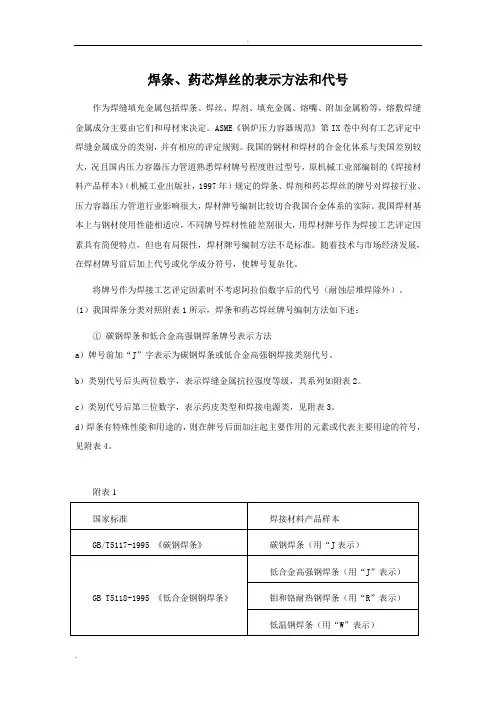

焊条、药芯焊丝的表示方法和代号作为焊缝填充金属包括焊条、焊丝、焊剂、填充金属、熔嘴、附加金属粉等，熔敷焊缝金属成分主要由它们和母材来决定。

ASME《锅炉压力容器规范》第IX卷中列有工艺评定中焊缝金属成分的类别，并有相应的评定规则。

我国的钢材和焊材的合金化体系与美国差别较大，况且国内压力容器压力管道熟悉焊材牌号程度胜过型号，原机械工业部编制的《焊接材料产品样本》（机械工业出版社，1997年）规定的焊条、焊剂和药芯焊丝的牌号对焊接行业、压力容器压力管道行业影响很大，焊材牌号编制比较切合我国合金体系的实际。

我国焊材基本上与钢材使用性能相适应，不同牌号焊材性能差别很大，用焊材牌号作为焊接工艺评定因素具有简便特点，但也有局限性，焊材牌号编制方法不是标准。

随着技术与市场经济发展，在焊材牌号前后加上代号或化学成分符号，使牌号复杂化。

将牌号作为焊接工艺评定因素时不考虑阿拉伯数字后的代号（耐蚀层堆焊除外）。

(1）我国焊条分类对照附表1所示，焊条和药芯焊丝牌号编制方法如下述：①碳钢焊条和低合金高强钢焊条牌号表示方法a）牌号前加“J”字表示为碳钢焊条或低合金高强钢焊接类别代号。

b）类别代号后头两位数字，表示焊缝金属抗拉强度等级，其系列如附表2。

c）类别代号后第三位数字，表示药皮类型和焊接电源类，见附表3。

d）焊条有特殊性能和用途的，则在牌号后面加注起主要作用的元素或代表主要用途的符号，见附表4。

附表1附表2附表3附表4②铬和铬钼耐热钢焊条牌号表示方法a）牌号前加“R”字，表示钼和铬钼耐热钢焊条的类别代号b）类别代号后第一位数字，表示焊缝金属主要化学成分等级，按附表5规定编排表。

c）类别代号后第二位数字，表示同一焊缝金属主要化学成分组成等级中的不同牌号，对同一药皮类型焊条，可有10个牌号，按0、1、2、…9顺序编排。

d）类别代号后第三位数字，表示药皮类型和焊接电源种类，见附表3。

附表5③低温钢焊条牌号表示方法a）牌号前加“W ”字，表示低温钢焊条的类别代号。

焊丝牌号及型编制焊丝的牌号是根据焊丝的性能来命名的,主要包括了实芯焊丝、药芯焊丝、有色金属及铸铁焊丝等,其牌号编制方法简介如下：1．实芯焊丝的牌号与型号（1）牌号：牌号第一个字母“H”表示焊接用实芯焊丝。

H后面的一位或二位数字表示含碳量。

接下来的化学符号及其后面的数字表示该元素大致含量的百分数。

合金元素含量小于1%时，该合金元素化学符号后面的数字省略。

在结构钢焊丝牌号尾部标有“A”或“E”时，A表示硫、磷含量要求低的高级优质钢。

E为硫、磷含量要求特别低的焊丝。

H 08 Mn2 Si A高级优质钢（S、P≤0.03%）Si≤1%Mn≈2%C≈0.08%焊接用实芯焊丝国产实芯焊丝的牌号及主要成分见表2-31、表2-32。

（2）焊丝型号气体保护电弧焊用碳钢、低合金钢焊丝按化学成分和采用熔化极气体保护电弧焊时熔敷金属的力学性能分类。

焊丝型号的表示方法为ER××-×，字母“ER”表示焊丝，ER 后面的两位数字表示熔敷金属的最低抗拉强度，短划“-”后面的字母或数字表示焊丝化学成分分类代号。

如还附加其它化学元素时，直接用元素符号表示，并以短划“-”与前面数字分开。

国产实芯焊丝型号、化学成分和力学性能列于表2-33、表2-34。

焊丝型号举例：ER 55 B2Mn表示焊丝中含有锰元素表示焊丝化学成分分类代号表示熔敷金属抗拉强度最低值为55kgf/mm2或540MPa表示焊丝表2-31 国产实芯焊丝的牌号及主要成分（GB/T14957-95）钢种序号牌号化学成分（%）C Mn Si Cr Ni Mo V Cu 其他S P≤碳素结构钢1 H08A ≤0.100.30～0.55≤0.03≤0.20≤0.30≤0.2≤0.03≤0.030 2 H08E ≤0.100.30～0.55≤0.03≤0.20≤0.30≤0.2≤0.02≤0.023 H08C ≤0.100.30～0.55 ≤0.03≤0.10≤0.100.20.0150.0154 H08MnA ≤0.100.80～1.10 ≤0.07≤0.20≤0.30≤0.2≤0.03≤0.035 H15a0.11～0.18 0.35～0.65≤0.03≤0.20≤0.30≤0.2≤0.03≤0.036 H15Mn0.11～0.18 0.80～1.10≤0.03≤0.20≤0.300.20.0350.035合金结构钢7 H10Mn2 ≤0.121.50～1.90≤0.07≤0.20≤0.30≤0.2≤0.035≤0.035 8 H08Mn2Si ≤0.111.70～2.100.65～0.95≤0.20≤0.30≤0.2≤0.035≤0.0359H08MnsSiA ≤0.111.80～2.100.65～0.95≤0.20≤0.300.20.030.0310 H10MnSi ≤0.140.80～1.100.60～0.90≤0.20≤0.30≤0.2≤0.035≤0.0351 1 H10MnSiMo≤0.140.90～1.200.70～1.10≤0.20≤0.300.15～0.25≤0.2≤0.035≤0.0351 2 H10MnSiMoTiA0.08～0.121.00～1.300.40～0.70≤0.20≤0.300.20～0.40≤0.2Ti0.05～0.150.0250.031 3 H08MnMoA≤0.101.20～1.60≤0.25≤0.20≤0.300.30～0.50≤0.2Ti0.15(加入量)≤0.03≤0.031 4 H08Mn2MoA0.06～0.111.60～1.90≤0.25≤0.20≤0.300.50～0.70≤0.2Ti0.15(加入量)≤0.03≤0.03。

常用各种焊丝型号一、一般常用焊丝1、DY-YJ502（Q）钛型渣系的药芯焊丝。

工艺、力学性能优良，能够进行全位置焊接，特别是优良的低温韧性，以达到船级社3y 级认证。

广泛用于造船、钢结构、桥梁等。

2、DY-YJ507（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，具有优良的低温抗裂性能。

-40度冲击功可达到80以上。

用于机械制造、水电、石油化工设备等。

3、DY-YJ607（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，适用于60公斤级高强高韧性钢的焊接。

4、YJ502CrNiCu（Q）钛型全位置焊接药芯焊丝。

用于耐大气腐蚀钢的焊接。

如海洋平台的焊接用。

5、YJ502Ni（Q）钛型全位置焊接药芯焊丝。

低温冲击吸收功高，满足-40度气温下金属结构的使用。

二、耐热钢系列药芯焊丝1、DY-YR302（Q）钛型渣系的药芯焊丝，适用于1Cr-0.5Mo和1.25Cr-0.5Mo耐热钢的焊接用，广泛用于锅炉压力容器行业。

2、DY-YR312（Q）适用于12CrMoV珠光体耐热钢的焊接，广泛用于锅炉压力容器行业。

3、DY-YR317（Q）碱性渣系药芯焊丝。

适用于12CrMoV珠光体耐热钢的焊接，具有优良的低温冲击性能。

4、DY-YR402（Q）用于2.25Cr-1Mo耐热钢焊接。

三、不锈钢用气保护焊药性焊丝1、DY-YA308（Q）18％Cr-8％Ni不锈钢焊接用。

2、DY-YA308L（Q）超低碳18％Cr-8％Ni不锈钢焊接用。

3、DY-YA309（Q）异种钢焊接或复合钢板及堆焊不锈钢时过渡层焊接用。

4、DY-YA316（Q）18％Cr-12％Ni不锈钢焊接用。

四、气保护堆焊药芯焊丝1、DY-YD350（Q）广泛用于堆焊金属间磨损部件和轻度的土砂磨损的部件，HRC35.2、DY-YD450（Q）适于堆焊耐土砂磨损和耐金属间磨损的部件，HRC45.3、DY-YD600（Q）广泛用于耐土砂磨损的部件，HRC55-60.五、埋弧堆焊药芯焊丝1、DY-YD14（M）主要用于碳钢和低合金钢零部件的修复或作其它堆焊材料的过渡层，HRC26±2.2、DY-YD224B（M）主要用于热轧辊和其它耐磨损件的堆焊和修复，HRC59.3、DY-YD420（M）含铬13％的马氏体型堆焊药芯焊丝，耐腐蚀，耐磨损。

焊条、药芯焊丝的表示方法和代号作为焊缝填充金属包括焊条、焊丝、焊剂、填充金属、熔嘴、附加金属粉等，熔敷焊缝金属成分主要由它们和母材来决定。

ASME《锅炉压力容器规范》第IX卷中列有工艺评定中焊缝金属成分的类别，并有相应的评定规则。

我国的钢材和焊材的合金化体系与美国差别较大，况且国内压力容器压力管道熟悉焊材牌号程度胜过型号，原机械工业部编制的《焊接材料产品样本》（机械工业出版社，1997年）规定的焊条、焊剂和药芯焊丝的牌号对焊接行业、压力容器压力管道行业影响很大，焊材牌号编制比较切合我国合金体系的实际。

我国焊材基本上与钢材使用性能相适应，不同牌号焊材性能差别很大，用焊材牌号作为焊接工艺评定因素具有简便特点，但也有局限性，焊材牌号编制方法不是标准。

随着技术与市场经济发展，在焊材牌号前后加上代号或化学成分符号，使牌号复杂化。

将牌号作为焊接工艺评定因素时不考虑阿拉伯数字后的代号（耐蚀层堆焊除外）。

(1）我国焊条分类对照附表1所示，焊条和药芯焊丝牌号编制方法如下述：①碳钢焊条和低合金高强钢焊条牌号表示方法a）牌号前加“J”字表示为碳钢焊条或低合金高强钢焊接类别代号。

b）类别代号后头两位数字，表示焊缝金属抗拉强度等级，其系列如附表2。

c）类别代号后第三位数字，表示药皮类型和焊接电源类，见附表3。

d）焊条有特殊性能和用途的，则在牌号后面加注起主要作用的元素或代表主要用途的符号，见附表4。

附表1附表2附表3附表4②铬和铬钼耐热钢焊条牌号表示方法a）牌号前加“R”字，表示钼和铬钼耐热钢焊条的类别代号b）类别代号后第一位数字，表示焊缝金属主要化学成分等级，按附表5规定编排表。

c）类别代号后第二位数字，表示同一焊缝金属主要化学成分组成等级中的不同牌号，对同一药皮类型焊条，可有10个牌号，按0、1、2、…9顺序编排。

d）类别代号后第三位数字，表示药皮类型和焊接电源种类，见附表3。

附表5③低温钢焊条牌号表示方法a）牌号前加“W ”字，表示低温钢焊条的类别代号。

常用各种焊丝型号一、一般常用焊丝1、DY-YJ502（Q）钛型渣系的药芯焊丝。

工艺、力学性能优良，能够进行全位置焊接，特别是优良的低温韧性，以达到船级社3y 级认证。

广泛用于造船、钢结构、桥梁等。

2、DY-YJ507（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，具有优良的低温抗裂性能。

-40度冲击功可达到80以上。

用于机械制造、水电、石油化工设备等。

3、DY-YJ607（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，适用于60公斤级高强高韧性钢的焊接。

4、YJ502CrNiCu（Q）钛型全位置焊接药芯焊丝。

用于耐大气腐蚀钢的焊接。

如海洋平台的焊接用。

5、YJ502Ni（Q）钛型全位置焊接药芯焊丝。

低温冲击吸收功高，满足-40度气温下金属结构的使用。

二、耐热钢系列药芯焊丝1、DY-YR302（Q）钛型渣系的药芯焊丝，适用于1Cr-0.5Mo和1.25Cr-0.5Mo耐热钢的焊接用，广泛用于锅炉压力容器行业。

2、DY-YR312（Q）适用于12CrMoV珠光体耐热钢的焊接，广泛用于锅炉压力容器行业。

3、DY-YR317（Q）碱性渣系药芯焊丝。

适用于12CrMoV珠光体耐热钢的焊接，具有优良的低温冲击性能。

4、DY-YR402（Q）用于2.25Cr-1Mo耐热钢焊接。

三、不锈钢用气保护焊药性焊丝1、DY-YA308（Q）18％Cr-8％Ni不锈钢焊接用。

2、DY-YA308L（Q）超低碳18％Cr-8％Ni不锈钢焊接用。

3、DY-YA309（Q）异种钢焊接或复合钢板及堆焊不锈钢时过渡层焊接用。

4、DY-YA316（Q）18％Cr-12％Ni不锈钢焊接用。

四、气保护堆焊药芯焊丝1、DY-YD350（Q）广泛用于堆焊金属间磨损部件和轻度的土砂磨损的部件，HRC35.2、DY-YD450（Q）适于堆焊耐土砂磨损和耐金属间磨损的部件，HRC45.3、DY-YD600（Q）广泛用于耐土砂磨损的部件，HRC55-60.五、埋弧堆焊药芯焊丝1、DY-YD14（M）主要用于碳钢和低合金钢零部件的修复或作其它堆焊材料的过渡层，HRC26±2.2、DY-YD224B（M）主要用于热轧辊和其它耐磨损件的堆焊和修复，HRC59.3、DY-YD420（M）含铬13％的马氏体型堆焊药芯焊丝，耐腐蚀，耐磨损。

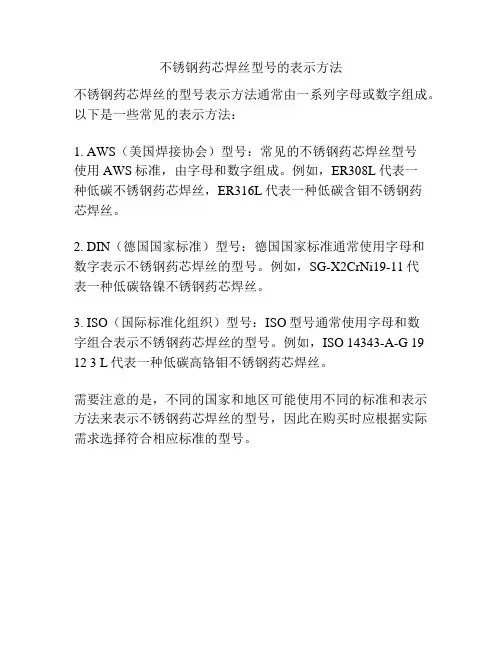

不锈钢药芯焊丝型号的表示方法
不锈钢药芯焊丝的型号表示方法通常由一系列字母或数字组成。

以下是一些常见的表示方法：
1. AWS（美国焊接协会）型号：常见的不锈钢药芯焊丝型号
使用AWS标准，由字母和数字组成。

例如，ER308L代表一
种低碳不锈钢药芯焊丝，ER316L代表一种低碳含钼不锈钢药
芯焊丝。

2. DIN（德国国家标准）型号：德国国家标准通常使用字母和
数字表示不锈钢药芯焊丝的型号。

例如，SG-X2CrNi19-11代
表一种低碳铬镍不锈钢药芯焊丝。

3. ISO（国际标准化组织）型号：ISO型号通常使用字母和数
字组合表示不锈钢药芯焊丝的型号。

例如，ISO 14343-A-G 19 12 3 L代表一种低碳高铬钼不锈钢药芯焊丝。

需要注意的是，不同的国家和地区可能使用不同的标准和表示方法来表示不锈钢药芯焊丝的型号，因此在购买时应根据实际需求选择符合相应标准的型号。

可以用型号和牌号来反映焊丝的主要性能特征及类别。

焊丝的型号是国家标准规定的能反映焊丝的主要特征，不同类型焊丝的型号表示方法有所不同。

牌号是对焊丝产品的具体命名，它可以由生产厂制定，也可由行业组织统一命名，制定全国焊接行业统一牌号，但必须按照国家标准要求，在产品样本或包装标签上注明该产品“符合国标”或不加标注（即与国标不符），以便用户结合产品性能要求，对照标准去选用。

1实芯焊丝的型号与牌号（1）实芯焊丝型号1）气体保护焊用碳钢、低合金钢焊丝气体保护焊用碳钢、低合金钢焊丝按化学成分和采用熔化极气体保护焊时熔敷金属的力学性能分类。

焊丝型号的表示方法为ER××-×，字母“ER”表示焊丝，ER后同的两位数字表示熔敷金属的抗拉强度最低值，短划“-”后面的字母或数字表示焊丝化学成分分类代号。

如还附加其他化学元素时，直接用元素符号表示，并以短划“-”与前面数字分开。

焊丝型号举例：2）铸铁气焊焊丝铸铁气焊焊丝型号中的字母“R”表示焊丝，字母“Z”表示焊丝用于铸铁焊接，在“RZ”字母后用焊丝主要化学元素符号或金属类型代号表示（见表1），再细分时用数字表示。

焊丝型号举例：表1铸铁焊丝的分类及型号类别名称型号铁基焊丝灰铸铁焊丝RZC 合金铸铁焊丝RZCH 球墨铸铁焊丝RZCQ3）铜及铜合金焊丝铜及铜合金焊丝型号的表示方法为HSCu××-×，字母HS表示焊丝，其后以化学元素符号表示焊丝的主要组成元素，在短划“-”后的数字表示同一主要化学元素组成中的不同品种，如HSCuZn-1，HSCuZn-2等。

4）铝及铝合金焊丝焊丝型号以“丝”字的汉语拼音第一个字母“S”表示，“S”后面用化学元素符号表示焊丝的主要合金组成，化学元素符号后的数字表示同类焊丝的不同品种。

铝及铝合金焊丝的分类及型号见表2。

表2铝及铝合金焊丝的分类及型号类别焊丝型号类别焊丝型号纯铝SAl-1SAl-2SAl-3铝镁合金铝铜合金铝锰合金SAlMg-5SAlCuSAlMn铝镁合金SAlMg-1SAlMg-2SAlMg-3铝硅合金SAlSi-1SAlSi-25）镍及镍合金焊丝镍及镍合金焊丝型号的表示方法为ERNi××-×，字母ER表示焊丝，E R后面的化学符号Ni表示为镍及镍合金焊丝，焊丝中的其他主要合金元素用化学符号表示，主在符号Ni的后面，短划“-”后面的数字表示焊丝化学成分分类代号。

请楼主看清，板材焊接与管道焊接方法是不同的，是否需要坡口，是否是氩弧焊（如TIG热丝焊）+手工焊（SMAW），还是直接SMAW（这种通常要求焊透），所以焊接材料不同。

母材牌号规格焊条牌号焊丝牌号焊接方法接头形式焊接位置电流种类焊接电流304 δ=6 A102 SMAW V 2G DC 70～100316L δ=10 A022 SMAW △ 2F DC 110316L Φ60×2 E316L-15 ER316L TIG/SMAW V 5G DC 60~90304L Φ114×6 A002 H00Cr21Ni10 TIG+SMAW V 5G DC 65~85附加：304(18Cr-8Ni) 最普通使用的钢种。

耐蚀性、耐热性、低温强度、机械性能良好。

深冲、折弯等常温加工性能良好。

热处理后不产生硬化。

304L(18Cr-8Ni-LowC)为低碳304钢。

耐蚀性在普通状态下与304相似。

但在焊接后或解除应力后抗晶间腐蚀性良好。

316因添加了Mo，其耐蚀性、耐孔蚀、耐高温强度优良，使用在恶劣环境中。

加工硬化性优秀。

316L低碳316钢，保留316钢的特点，耐晶间腐蚀能力良好常用不锈钢焊丝牌号近似对照来源：我要不锈钢[大中小]添加收藏我要评论(0)2008-5-12 16:53:00中国德国法国日本GB DIN NF JIS1H0Cr14X8Cr14Z8C13~ Y4102H1Cr17X8Cr18Z8C17Y4303H0Cr19Ni12Mo2X5CrNiMo19 11Y316(1)4H00Cr19Ni12Mo2X2CrNiMo19 12Y316L5H00Cr19Ni12Mo2Cu2X2CrNiMO19 12-Y316J1L6H0Cr20Ni14Mo3--Y317 7-~ X2CrNiMo18 16 5Y317L 8-X5CrNiMoNb19 12-9H0Cr20Ni10Nb X5CrNiNb19 9Y347 10H0Cr20Ni10Ti--Y32111H0Cr21Ni10X5CrNi19 9Y308(1)12H00Cr21Ni10X2CrNi19 9Y308L(1)13H1Cr24Ni13X12CrNi22 12Y30914-X2CrNi24 12Y309L15H1CrNi13Mo2--Y309Mo16H0Cr26Ni21X2CrNiNb24 12--17H1Cr26Ni21X12CrNi25 20Y31018-X40CrNi25 21--19-常用不锈钢焊丝牌号近似对照来源：我要不锈钢[大中小]添加收藏我要评论(0)2008-5-12 16:53:00中国德国法国日本GB DIN NF JIS1H0Cr14X8Cr14Z8C13~ Y4102H1Cr17X8Cr18Z8C17Y4303H0Cr19Ni12Mo2X5CrNiMo19 11Y316(1)4H00Cr19Ni12Mo2X2CrNiMo19 12Y316L5H00Cr19Ni12Mo2Cu2X2CrNiMO19 12-Y316J1L6H0Cr20Ni14Mo3--Y3177-~ X2CrNiMo18 16 5Y317L8-X5CrNiMoNb19 12-9H0Cr20Ni10Nb X5CrNiNb19 9Y34710H0Cr20Ni10Ti--Y32111H0Cr21Ni10X5CrNi19 9Y308(1)12H00Cr21Ni10X2CrNi19 9Y308L(1)13H1Cr24Ni13X12CrNi22 12Y30914-X2CrNi24 12Y309L15H1CrNi13Mo2--Y309Mo16H0Cr26Ni21X2CrNiNb24 12--17H1Cr26Ni21X12CrNi25 20Y31018-X40CrNi25 21--19-序号牌号型号序号牌号型号可以用型号和牌号来反映焊丝的主要性能特征及类别。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

国家标准GB983-77 国家标准GB983-85 国家标准GB983-95 烘干适用于焊接钢材A002 E00-19-10-16 E308L-16 150℃×1 h 0Cr19Ni10; 0Cr19Ni11Ti A022 E00-18-12Mo-16 E316L-16 150℃×1 h 00Cr17Ni14 Mo2A032 E00-19-13Mo2-Cu2-16 E317 Mo-CuL-16 150℃×1 h 0Cr18Ni12Mo2Cu2A042 E00-23-13Mo2-16 E309 Mo L-16 150℃×1 h 00Cr23Ni13Mo2A062 E00-23-13-16 E309 L-16 150℃×1 h 00Cr23Ni13A101 E0-19-10-16 E308-16 150℃×1 h 1Cr19Ni9; Cr19Ni10; 0Cr19Ni11 A102 E0-19-10-16 E308-16 150℃×1 h 0Cr19Ni9; 0Cr19Ni11Ti A107 E0-19-10-15 E308-15 250℃×1 h 0Cr19Ni9A132 E0-19-10Nb-16 E347-16 150℃×1 h Cr19Ni11TiA137 E0-19-10Nb-15 E347-15 250℃×1 h 0Cr19Ni11TiA201 E0-18-12Mo2-16 E316-16 250℃×1 h（禁反复烘） 0Cr18Ni12Mo2A202 E0-18-12Mo2-16 E316-16 150℃×1 h 0Cr18Ni12Mo2A207 E0-18-12Mo2-15 E316-15 250℃×1 h 0Cr18Ni12Mo2; Cr13; Cr17 A242 E0-19-13Mo3-16 E317-16 150℃×1 h Cr19Ni13Mo3A302 E1-23-13-16 E309-16 150℃×1 h Cr23Ni13A307 E1-23-13-15 E309-15 250℃×1 h Cr23Ni13A312 E1-23-13Mo2-16 E309 Mo -16 150℃×1 h Cr23Ni13Mo2A402 E2-26-21-16 E310 -16 150℃×1 h Cr25Ni20A407 E2-26-21-15 E310 -15 250℃×1 h Cr25Ni20A412 E1-21-21Mo2-16 E310Mo -16 150℃×1 h Cr26Ni21Mo2A422 Cr25Ni20Si2说明：15、25—碱性，直流反接； 16、17、26—钛钙型，交流或直流反接。

堆焊焊剂常用各种焊丝型号一、一般常用焊丝1、DY-YJ502（Q）钛型渣系的药芯焊丝。

工艺、力学性能优良，能够进行全位置焊接，特别是优良的低温韧性，以达到船级社3y级认证。

广泛用于造船、钢结构、桥梁等。

2、DY-YJ507（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，具有优良的低温抗裂性能。

-40度冲击功可达到80以上。

用于机械制造、水电、石油化工设备等。

3、DY-YJ607（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，适用于60公斤级高强高韧性钢的焊接。

4、YJ502CrNiCu（Q）钛型全位置焊接药芯焊丝。

用于耐大气腐蚀钢的焊接。

如海洋平台的焊接用。

5、YJ502Ni（Q）钛型全位置焊接药芯焊丝。

低温冲击吸收功高，满足-40度气温下金属结构的使用。

二、耐热钢系列药芯焊丝1、DY-YR302（Q）钛型渣系的药芯焊丝，适用于和耐热钢的焊接用，广泛用于锅炉压力容器行业。

2、DY-YR312（Q）适用于12CrMoV珠光体耐热钢的焊接，广泛用于锅炉压力容器行业。

3、DY-YR317（Q）碱性渣系药芯焊丝。

适用于12CrMoV珠光体耐热钢的焊接，具有优良的低温冲击性能。

4、DY-YR402（Q）用于耐热钢焊接。

三、不锈钢用气保护焊药性焊丝1、DY-YA308（Q）18％Cr-8％Ni不锈钢焊接用。

2、DY-YA308L（Q）超低碳18％Cr-8％Ni不锈钢焊接用。

3、DY-YA309（Q）异种钢焊接或复合钢板及堆焊不锈钢时过渡层焊接用。

4、DY-YA316（Q）18％Cr-12％Ni不锈钢焊接用。

四、气保护堆焊药芯焊丝1、DY-YD350（Q）广泛用于堆焊金属间磨损部件和轻度的土砂磨损的部件，HRC35.2、DY-YD450（Q）适于堆焊耐土砂磨损和耐金属间磨损的部件，HRC45.3、DY-YD600（Q）广泛用于耐土砂磨损的部件，HRC55-60.五、埋弧堆焊药芯焊丝1、DY-YD14（M）主要用于碳钢和低合金钢零部件的修复或作其它堆焊材料的过渡层，HRC26±2.2、DY-YD224B（M）主要用于热轧辊和其它耐磨损件的堆焊和修复，HRC59.3、DY-YD420（M）含铬13％的马氏体型堆焊药芯焊丝，耐腐蚀，耐磨损。

1、不锈钢焊条型号：字母E表示焊条，E后面的数字表示熔敷金属化学成分分类代号，如有特殊要求的化学成分，该化学成分用元素符号表示放在数字的后面。

短划线-后面的两位数字表示焊条药皮类型、焊接位置及焊接电流种类。

2、低合金钢焊条型号：字母E表示焊条，前二位数字表示熔敷金属抗拉强度的最小值，第三位数字表示焊条的焊接位置，第三位和第四位数字组合时表示焊接电流种类及药皮类型，后缀字母为熔敷金属的化学成分分类代号，并以短划线—与前面数字分开，若还有附加化学成分时，附加化学成分直接用元素符号表示，并以短划线—与前面后缀字母分开。

3、碳钢焊条型号：字母E表示焊条，前两位数字表示熔敷金属抗拉强度的最小值，第三位数字表示焊条的焊接位置，第三位和第四位数字组合时表示焊接电流种类及药皮类型，在第四位数字后附加R表示耐吸潮焊条，附加M表示耐吸潮和力学性能有特殊规定的焊条，附加-1表示冲击性能有特殊规定的焊条。

4、气体保护焊用碳钢、低合金钢焊丝焊丝型号的表示方法为：ERXX-X字母ER表示焊丝，ER后面的两位数字表示熔敷金属的最低抗拉强度，短划线—后面的字母或数字表示焊丝化学成分分类代号。

如还附加其他化学成分时，直接用元素符号表示，并以短划线—与前面数字分开。

5、药芯焊丝型号EF表示药芯焊丝代号，后面的第一位数字表示主要适用的焊接位置，第二位数字或英文字母为药芯分类代号，后面四位数字表示焊缝金属力学性能（前两位为抗拉强度，第三位为冲击功不小于27J对应的温度，第四位为冲击功不小于47J的温度），并以短划线—与前面数字分开。

焊丝牌号：实心焊丝的牌号1）牌号的字母H表示焊接用实心焊丝2）字母H后面的一位或两位数字表示含碳量3）化学元素符号及其后面的数字表示该元素大致的百分含量数值，含量小于1%时，数字1省略。

4）在结构钢焊丝牌号尾部标有A或E时，A表示为优质品，E表示高级优质品。

S,P 含量低。

2、药芯焊丝牌号1）牌号的第一个字母Y表示药芯焊丝。

堆焊焊剂常用各种焊丝型号一、一般常用焊丝1、DY-YJ502（Q）钛型渣系的药芯焊丝。

工艺、力学性能优良，能够进行全位置焊接，特别是优良的低温韧性，以达到船级社3y级认证。

广泛用于造船、钢结构、桥梁等。

2、DY-YJ507（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，具有优良的低温抗裂性能。

-40度冲击功可达到80以上。

用于机械制造、水电、石油化工设备等。

3、DY-YJ607（Q）碱型渣系的药芯焊丝。

力学性能优良，扩散氢含量低，适用于60公斤级高强高韧性钢的焊接。

4、YJ502CrNiCu（Q）钛型全位置焊接药芯焊丝。

用于耐大气腐蚀钢的焊接。

如海洋平台的焊接用。

5、YJ502Ni（Q）钛型全位置焊接药芯焊丝。

低温冲击吸收功高，满足-40度气温下金属结构的使用。

二、耐热钢系列药芯焊丝1、DY-YR302（Q）钛型渣系的药芯焊丝，适用于和耐热钢的焊接用，广泛用于锅炉压力容器行业。

2、DY-YR312（Q）适用于12CrMoV珠光体耐热钢的焊接，广泛用于锅炉压力容器行业。

3、DY-YR317（Q）碱性渣系药芯焊丝。

适用于12CrMoV珠光体耐热钢的焊接，具有优良的低温冲击性能。

4、DY-YR402（Q）用于耐热钢焊接。

三、不锈钢用气保护焊药性焊丝1、DY-YA308（Q）18％Cr-8％Ni不锈钢焊接用。

2、DY-YA308L（Q）超低碳18％Cr-8％Ni不锈钢焊接用。

3、DY-YA309（Q）异种钢焊接或复合钢板及堆焊不锈钢时过渡层焊接用。

4、DY-YA316（Q）18％Cr-12％Ni不锈钢焊接用。

四、气保护堆焊药芯焊丝1、DY-YD350（Q）广泛用于堆焊金属间磨损部件和轻度的土砂磨损的部件，HRC35.2、DY-YD450（Q）适于堆焊耐土砂磨损和耐金属间磨损的部件，HRC45.3、DY-YD600（Q）广泛用于耐土砂磨损的部件，HRC55-60.五、埋弧堆焊药芯焊丝1、DY-YD14（M）主要用于碳钢和低合金钢零部件的修复或作其它堆焊材料的过渡层，HRC26±2.2、DY-YD224B（M）主要用于热轧辊和其它耐磨损件的堆焊和修复，HRC59.3、DY-YD420（M）含铬13％的马氏体型堆焊药芯焊丝，耐腐蚀，耐磨损。
