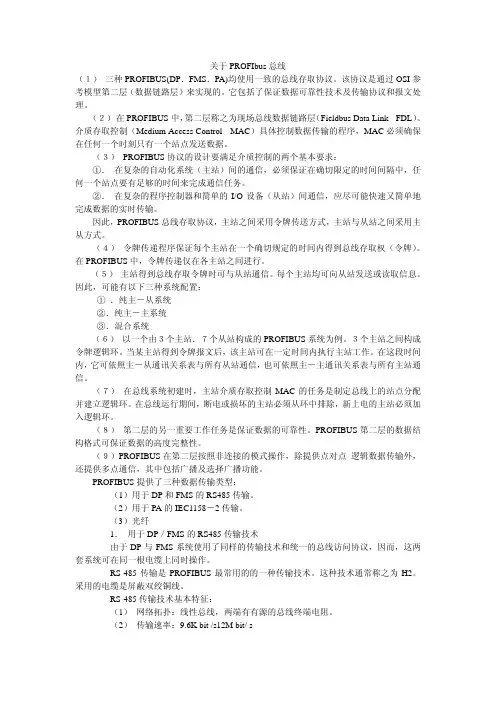

关于PROFIbus总线（１）三种PROFIBUS(DP．FMS．PA)均使用一致的总线存取协议。
该协议是通过OSI参考模型第二层（数据链路层）来实现的。
它包括了保证数据可靠性技术及传输协议和报文处理。
（２）在PROFIBUS中，第二层称之为现场总线数据链路层（Fieldbus Data Link - FDL）。
介质存取控制（Medium Access Control - MAC）具体控制数据传输的程序，MAC必须确保在任何一个时刻只有一个站点发送数据。
（３） PROFIBUS协议的设计要满足介质控制的两个基本要求：①．在复杂的自动化系统（主站）间的通信，必须保证在确切限定的时间间隔中，任何一个站点要有足够的时间来完成通信任务。
②．在复杂的程序控制器和简单的I/O设备（从站）间通信，应尽可能快速又简单地完成数据的实时传输。
因此，PROFIBUS总线存取协议，主站之间采用令牌传送方式，主站与从站之间采用主从方式。
（４）令牌传递程序保证每个主站在一个确切规定的时间内得到总线存取权（令牌）。
在PROFIBUS中，令牌传递仅在各主站之间进行。
（５）主站得到总线存取令牌时可与从站通信。
每个主站均可向从站发送或读取信息。
因此，可能有以下三种系统配置：①．纯主－从系统②．纯主－主系统③．混合系统（６）以一个由３个主站．７个从站构成的PROFIBUS系统为例。
３个主站之间构成令牌逻辑环。
当某主站得到令牌报文后，该主站可在一定时间内执行主站工作。
在这段时间内，它可依照主－从通讯关系表与所有从站通信，也可依照主－主通讯关系表与所有主站通信。
（７）在总线系统初建时，主站介质存取控制MAC的任务是制定总线上的站点分配并建立逻辑环。
在总线运行期间，断电或损坏的主站必须从环中排除，新上电的主站必须加入逻辑环。
（８）第二层的另一重要工作任务是保证数据的可靠性。
PROFIBUS第二层的数据结构格式可保证数据的高度完整性。
（９）PROFIBUS在第二层按照非连接的模式操作，除提供点对点逻辑数据传输外，还提供多点通信，其中包括广播及选择广播功能。
计算机控制系统课后答案第三章计算机控制系统中的总线技术1、为什么要制定计算机总线标准？采用总线结构有哪些优点？答：为了使插件与插件之间、系统与系统之间能够实现正确的连接和可靠通信，就必须对连接各插件或各系统的基础——总线，制定出严格的规约，即总线标准。
优点：①使结构由面向CPU变为面向总线，简化了系统结构；②可做到硬件、软件的模块化设计与生产；③系统结构清晰明了，便于灵活组态、扩充、改进与升级；④符合同一总线标准的产品兼容性强；⑤用户可以根据自己的需要将不同生产厂家生产的各种型号的模块或模板方便的用标准总线连接起来，构成满足各种用途的计算机应用系统。
2、计算机总线大致可分为几类，其中内部总线又可分为几类？根据总线的功能和应用场合，总线分为内部总线和外部总线。
根据总线的结构总线还可分为并行总线和串行总线。
内部总线分为：数据总线D，地址总线A，控制总线C和电源总线P。
3、总线的功能强弱、适应性好坏取决于什么？控制总线决定了总线的功能强弱、适应性好坏。
4、常见的总线体系结构有哪几种？总线的控制方式又有哪些？常见的总线体系结构有以下三种：单总线体系结构；并发总线体系结构；带Cache的并发总线体系结构。
总线的控制方式：①串行链接式总线裁决②定时查询方式③独立请求式总线裁决。
5、总线的数据传输方式有哪些？①同步式通信②异步式传输③半同步传输6、调制解调器实现远程通信时可分为哪三阶段？并阐述RTS、CTS等信号的变化情况。
调制解调器实现远程通信一般包括呼叫建立、数据传输和拆线三个阶段。
RTS、CTS等信号的变化情况见教材P41。
7、RS-232与RS-485有什么本质的区别？简述其优缺点。
RS-232采用EIA电平，非平衡连接及公用地线，用于数据中断设备DTE和数据通信设备DCE之间的串行异步数据通信，还可作为计算机与计算机，计算机与外设之间的连接标准，通信方式既可全双工，也可半双工；RS-485采用差分驱动电路平衡方式，采用TTL电平，多个发送器，多个接收器，可采用总线方式通信，也可采用环路方式，只能工作在半双工方式。
