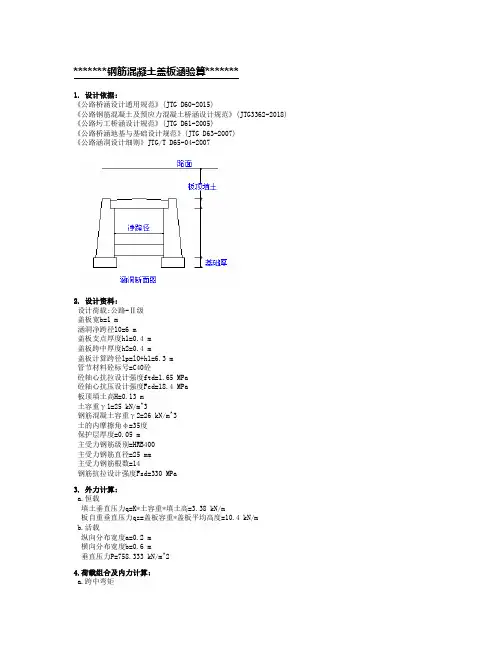

*******钢筋混凝土盖板涵验算******* 1. 设计依据: 《公路桥涵设计通用规范》(JTG D60-2015) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG3362-2018) 《公路圬工桥涵设计规范》(JTG D61-2005) 《公路桥涵地基与基础设计规范》(JTG D63-2007) 《公路涵洞设计细则》JTG/T D65-04-2007 2. 设计资料: 设计荷载:公路-Ⅱ级 盖板宽b=1 m 涵洞净跨径l0=6 m 盖板支点厚度h1=0.4 m 盖板跨中厚度h2=0.4 m 盖板计算跨径lp=l0+h1=6.3 m 管节材料砼标号=C40砼 砼轴心抗拉设计强度ftd=1.65 MPa 砼轴心抗压设计强度Fcd=18.4 MPa 板顶填土高H=0.13 m 土容重γ1=25 kN/m^3 钢筋混凝土容重γ2=26 kN/m^3 土的内摩擦角φ=35度 保护层厚度=0.05 m 主受力钢筋级别=HRB400 主受力钢筋直径=25 mm 主受力钢筋根数=14 钢筋抗拉设计强度Fsd=330 MPa 3. 外力计算: a.恒载 填土垂直压力q=K*土容重*填土高=3.38 kN/m 板自重垂直压力qz=盖板容重*盖板平均高度=10.4 kN/m b.活载 纵向分布宽度a=0.2 m 横向分布宽度b=0.6 m 垂直压力P=758.333 kN/m^2 4.荷载组合及内力计算: a.跨中弯矩
恒载产生的跨中弯矩M恒=(Q土+Q自)*lp^2/8=68.366 kN.m 活载产生的跨中弯矩M汽=222.95 kN.m b.支点剪力 恒载支点剪力Q恒=(Q土+Q自)*l0/2=41.34 kN 活载支点剪力Q汽=157.733 kN c.荷载组合 结构重要性系数(涵洞设计安全等级为二级)γ0=1 剪力Qj=γ0*(1.2Q恒+1.8Q汽)=333.528 kN 弯矩Mj=γ0*(1.2M恒+1.8M汽)=483.349 kN.m 5. 截面配筋: 实际受拉区配筋面积为As=68.726 cm^2 截面有效高度h0=33.58 cm 配筋率P=100*Ag/b/h0=2.047 配筋率P >= 45*ftd/fsd=0.225,同时不小于0.2,满足要求 6. 正截面强度验算: 混凝土受压区高度x=Fsd*Ag/(Fcd*b)=12.3259 cm 混凝土受压区高度界限系数ξjg=0.53 受压区高度x < ξjg*h0=17.797,满足要求 正截面强度=Fcd*b*x*(h0-x/2)=621.808 kN.m 正截面强度 > 设计强度Mj,正截面强度满足要求 7. 斜截面剪切强度验算: r0*Qj=333.528 ≤ 0.51*10^-3*sqrt(fcuk)*b*h0=1083.131,截面尺寸满足要求 r0*Qj=333.528 ≤ 0.5*10^-3*ftd*b*h0=346.294,斜截面抗剪强度满足要求 8. 裂缝宽度验算: 作用短期效应组合Ms=1.0*M1+0.7*M2=224.431 kN.m 作用长期效应组合Ml=1.0*M1+0.4*M2=157.546 kN.m 钢筋表面形状影响系数C1 =1 荷载特征影响系数C2 =1.351 构件形式系数C3 =1.15 受拉钢筋的直径d=25 mm 受拉钢筋重心处的应力σss=111.779 MPa 钢筋的弹性模量Es=200000 MPa 配筋率ρte=0.02 最大裂缝宽度Wcr=C1*C2*C3*σss/Es*(c+d)/(0.3+1.4*ρte)=0.198 mm Wcr < 0.2,最大裂缝宽度满足要求 *******钢筋混凝土盖板涵涵台验算******* 1. 设计依据: 《公路桥涵设计通用规范》(JTG D60-2015) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG3362-2018) 《公路圬工桥涵设计规范》(JTG D61-2005) 《公路桥涵地基与基础设计规范》(JTG D63-2007) 2.设计资料: 涵台净高=2.76 m 盖板搁置长=0.3 m 涵台背坡=1:4 铺砌厚度=0.6 m 铺底距台距=0 m 是否为整体式基础:是
厦成高速公路漳州段A4合同段桩基开工报告
中铁一局集团有限公司 厦成高速公路漳州段A4合同段项目经理部 1 AK0+750

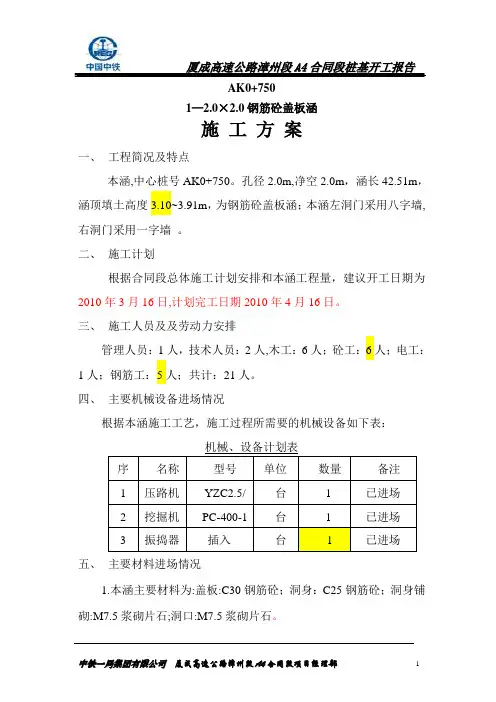

1—2.0×2.0钢筋砼盖板涵
施 工 方 案
一、 工程简况及特点
本涵,中心桩号AK0+750。孔径2.0m,净空2.0m，涵长42.51m，涵顶填土高度3.10~3.91m，为钢筋砼盖板涵；本涵左洞门采用八字墙,右洞门采用一字墙 。
二、 施工计划
根据合同段总体施工计划安排和本涵工程量，建议开工日期为2010年3月16日,计划完工日期2010年4月16日。
三、 施工人员及及劳动力安排
管理人员：1人，技术人员：2人,木工：6人；砼工：6人；电工：1人；钢筋工：5人；共计：21人。
四、 主要机械设备进场情况
根据本涵施工工艺，施工过程所需要的机械设备如下表：
机械、设备计划表
序名称 型号 单位 数量 备注
1 压路机 YZC2.5/台 1 已进场
2 挖掘机 PC-400-1 台 1 已进场
3 振捣器 插入 台 1 已进场
五、 主要材料进场情况
1.本涵主要材料为:盖板:C30钢筋砼；洞身：C25钢筋砼；洞身铺砌:M7.5浆砌片石;洞口:M7.5浆砌片石。
厦成高速公路漳州段A4合同段桩基开工报告
中铁一局集团有限公司 厦成高速公路漳州段A4合同段项目经理部 2 2.原材料进场情况：
根据本涵的工程量，需Ⅱ级钢筋3069.9kg,Ⅰ级钢筋530.4kg，甲供；需片石70m3，块石6.45 m3现已进场,碎石、砂等均已进场。
六、 施工工艺及方法
1、基础及下部构造
基础施工顺序：
施工准备测量放样 基坑开挖及基底压实基底试验
合格 立模
不合格 压实至试验合格 碎石砂垫层 立模
盖板涵、拱涵的整体式基础设计计算
元信文
【摘 要】对盖板涵、拱涵的整体武基础进行受力分析研究,把整体式基础看作类似于桥面板的结构,特地基反力作用于其上进行结构分析.明确了涵洞整体式基础的受力分析和设计计算方法,以及整体基础式涵洞的应用范围.通过具体设计算例,使得设计者能够很快掌握整体式基础的设计方法.%This article carries out force
analysis and study on monolithic foundation used in both the slab culvert
and the arch culvert. Regarding the monolithic foundation as a structure
similar to the bridge deck, then the subsoil reaction force were supposed
to act on the structure. Also this article gives the methods for force
analysis and design calculation of culvert's monolithic foundation, and
defines the application range of the culvert with monolithic foundation as
well. Through detailed design case, designers can quickly master the
design method of monolithic foundation.
【期刊名称】《铁道标准设计》
【年(卷),期】2012(000)008
【总页数】4页(P63-66)
【关键词】盖板涵;拱涵;整体式基础;结构分析
【作 者】元信文
