一、综采工作面在回采期间，必须严格执行本规程规定的通防、防治水、生产等措施，发现不安全隐患及时按规定处理；发生重大事故，要按照矿灾害预防计划和应急事故预案规定执行。
1、发生火灾或瓦斯煤尘爆炸时人员撤离路线：（1）副井不能提升时：采煤工作面→运输顺槽→二采运输下山（避难硐室）→二采轨道下山→二采轨道中段（避难硐室）→联络巷→一采运输下山→主井→地面。
（2）副井能提升时：采煤工作面→运输顺槽→二采运输下山（避难硐室）→二采运输平巷→一采运输下山→副井西→→副井→地面。
2、发生水灾时人员撤离路线：采煤工作面→轨道顺槽→二采轨道下山→二采轨道中段（避难硐室）→一采轨道→55kw绞车→主井→地面。
3、发生火灾或瓦斯煤尘爆炸时反风撤离路线：采煤工作面→轨道顺槽→轨道巷回风通道→二采回风下山→二采回风中部→一采轨道下山→总回风巷→风井→地面。
二、若迎头发生水、火、瓦斯、煤尘等灾害时，施工人员应按如下路线进行撤离并熟悉各避灾路线：迎头无回风道时避灾路线：1、水灾：应在班组长或经验丰富的工人带领下并清点好人数，按以下路线组织撤离：掘进迎头→二采轨道下山→轨道中段（避难硐室）→行人下山→副井西下山→副井（升井）。
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日矿井灾害事故作业现场避灾路线简易版矿井灾害事故作业现场避灾路线简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
一、综采工作面在回采期间，必须严格执行本规程规定的通防、防治水、生产等措施，发现不安全隐患及时按规定处理；发生重大事故，要按照矿灾害预防计划和应急事故预案规定执行。
1、发生火灾或瓦斯煤尘爆炸时人员撤离路线：（1）副井不能提升时：采煤工作面→运输顺槽→二采运输下山（避难硐室）→二采轨道下山→二采轨道中段（避难硐室）→联络巷→一采运输下山→主井→地面。
（2）副井能提升时：采煤工作面→运输顺槽→二采运输下山（避难硐室）→二采运输平巷→一采运输下山→副井西→→副井→地面。
2、发生水灾时人员撤离路线：采煤工作面→轨道顺槽→二采轨道下山→二采轨道中段（避难硐室）→一采轨道→55kw 绞车→主井→地面。
3、发生火灾或瓦斯煤尘爆炸时反风撤离路线：采煤工作面→轨道顺槽→轨道巷回风通道→二采回风下山→二采回风中部→一采轨道下山→总回风巷→风井→地面。
二、若迎头发生水、火、瓦斯、煤尘等灾害时，施工人员应按如下路线进行撤离并熟悉各避灾路线：迎头无回风道时避灾路线：1、水灾：应在班组长或经验丰富的工人带领下并清点好人数，按以下路线组织撤离：掘进迎头→二采轨道下山→轨道中段（避难硐室）→行人下山→副井西下山→副井（升井）。

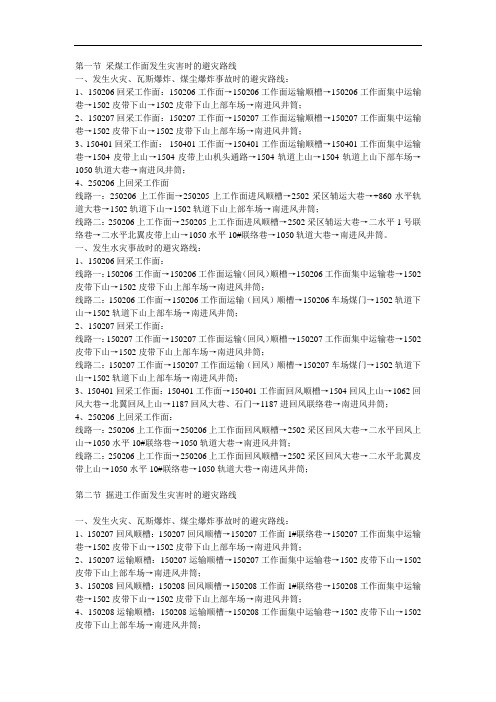

第一节采煤工作面发生灾害时的避灾路线一、发生火灾、瓦斯爆炸、煤尘爆炸事故时的避灾路线：1、150206回采工作面：150206工作面→150206工作面运输顺槽→150206工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；2、150207回采工作面：150207工作面→150207工作面运输顺槽→150207工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；3、150401回采工作面：150401工作面→150401工作面运输顺槽→150401工作面集中运输巷→1504皮带上山→1504皮带上山机头通路→1504轨道上山→1504轨道上山下部车场→1050轨道大巷→南进风井筒；4、250206上回采工作面线路一：250206上工作面→250205上工作面进风顺槽→2502采区辅运大巷→+860水平轨道大巷→1502轨道下山→1502轨道下山上部车场→南进风井筒；线路二：250206上工作面→250205上工作面进风顺槽→2502采区辅运大巷→二水平1号联络巷→二水平北翼皮带上山→1050水平10#联络巷→1050轨道大巷→南进风井筒。
一、发生水灾事故时的避灾路线：1、150206回采工作面：线路一：150206工作面→150206工作面运输（回风）顺槽→150206工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；线路二：150206工作面→150206工作面运输（回风）顺槽→150206车场煤门→1502轨道下山→1502轨道下山上部车场→南进风井筒；2、150207回采工作面：线路一：150207工作面→150207工作面运输（回风）顺槽→150207工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；线路二：150207工作面→150207工作面运输（回风）顺槽→150207车场煤门→1502轨道下山→1502轨道下山上部车场→南进风井筒；3、150401回采工作面：150401工作面→150401工作面回风顺槽→1504回风上山→1062回风大巷→北翼回风上山→1187回风大巷、石门→1187进回风联络巷→南进风井筒；4、250206上回采工作面：线路一：250206上工作面→250206上工作面回风顺槽→2502采区回风大巷→二水平回风上山→1050水平10#联络巷→1050轨道大巷→南进风井筒；线路二：250206上工作面→250206上工作面回风顺槽→2502采区回风大巷→二水平北翼皮带上山→1050水平10#联络巷→1050轨道大巷→南进风井筒；第二节掘进工作面发生灾害时的避灾路线一、发生火灾、瓦斯爆炸、煤尘爆炸事故时的避灾路线：1、150207回风顺槽：150207回风顺槽→150207工作面1#联络巷→150207工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；2、150207运输顺槽：150207运输顺槽→150207工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；3、150208回风顺槽：150208回风顺槽→150208工作面1#联络巷→150208工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；4、150208运输顺槽：150208运输顺槽→150208工作面集中运输巷→1502皮带下山→1502皮带下山上部车场→南进风井筒；5、150401运输顺槽：150401运输顺槽→1504皮带上山→1504皮带机头通路→1504轨道上山→1504轨道上山下部车场→1050轨道大巷→南进风井筒；6、150401回风顺槽：150401回风顺槽→1504轨道上山→1504轨道上山下部车场→1050轨道大巷→南进风井筒；7、二水平快速行人通道I段：106车场→南进风井筒；8、二水平快速行人通道II段：二水平1号联络巷→2502采区辅运大巷→+860车场→1502轨道下山→106车场→南进风井筒；9、二水平快速行人通道III段：二水平7号联络巷→2502采区辅运大巷→+860车场→1502轨道下山→106车场→南进风井筒；10、2301工作面准备巷道：掘进工作面→2502采区辅运大巷→+860车场→1502轨道下山→106车场→南进风井筒。
井下避灾路线井下避灾路线一、水灾：南翼：1、十采泵房→十采轨道上山→南大巷→南大巷8#联络巷→南副巷（向南走）→南风井（走梯子间升井）2、十采绞车房（十采变电所）→南大巷→南大巷8#联络巷→南副巷（向南走）→南风井（走梯子间升井）→地面3、四采绞车房→四采轨道上山→南大巷（向北走）→南大巷8#联络巷→南副巷（向南走）→南风井（走梯子间升井）→地面或：四采绞车房→四采皮带上山（皮带机头，经联络巷）→南副巷（向北走）→南风井（走梯子间升井）→地面4、南翼区域变电所（走北门，经联络巷）→南副巷（向北走）→南风井（走梯子间升井）→地面5、六采绞车房→六采专用回风巷→南副巷→南风井→地面。
6、六采区变电所→六采专用回风巷→南副巷→南风井→地面。
东翼：1、三煤采区变电所→三煤轨道集中巷→三煤轨道集中巷南联络巷→南三煤轨道上山→东大巷→-273m南大巷→井底车场→副井→地面2、东翼区域变电所（南三煤绞车房）→南三煤轨道上山→东大巷→-273m南大巷→井底车场→副井→地面3、北三煤绞车房（配电硐室）→北三煤轨道上山→北大巷→三采区轨道上山→-190 总回风巷→北风井→地面二、火灾、瓦斯、煤尘爆炸：南翼：1、十采泵房→十采轨道上山→南大巷→副井→地面2、十采绞车房（十采变电所）→南大巷→副井→地面3、四采绞车房→四采轨道上山→南大巷→副井→地面4、南翼区域变电所→南大巷→副井→地面5、六采绞车房→六采轨道上山→六采轨道集中巷→六采辅助轨道上山→南大巷→副井→地面6、六采绞车房→六采轨道集中巷→六采辅助轨道上山→南大巷→副井→地面东翼：1、三煤采区变电所→三煤轨道集中巷→三煤轨道集中巷南联络巷→南三煤轨道上山→东大巷→-273m南大巷→井底车场→副井→地面2、东翼区域变电所（南三煤绞车房）→南三煤轨道上山→东大巷→-273m南大巷→井底车场→副井→地面3、北三煤绞车房（配电硐室）→北三煤轨道上山→北大巷→副井→地面。
制作井下避灾路线及巷道标志牌明细
需要制作井下避灾路线及巷道标志牌的矿井有：四采区、八采区、九采区、十采区、大发2#采区、圣水12采区、桥沟矿。
具体制作种类有避水灾路线、避火灾路线及井下巷道名称标志牌板，牌板规格为，30cm×18cm,牌板颜色为：巷道名称标志牌板为蓝底白字，避水灾路线为白底黑字，内部边框为绿色，箭头为白色、避火灾路线为白底黑字，内部边框为红色，箭头为白色。
具体各采区需要种类及数量如下：
井下避灾路线及巷道标志牌示意图
东 大 巷
领导下井带班公示牌示意图排版规格为：长90cm×宽60cm，标志牌板为白底红黑字。
灾害应急措施及避灾路线一、避灾路线1、水灾避灾路线当工作面发生水灾时，人员要迅速利用一切通道进入较高巷道，并沿较高巷道撤至安全地点，严禁进入盲巷避灾。
1、避水路线：5001工作面→进风上巷→三岔口联络巷→中间轨道巷→运输上山（皮带上山）→副井升坑。
5001工作面→进风配巷→三岔口联络巷→中间轨道巷→运输上山（皮带上山）→副井升坑。
5001工作面→区段运输平巷（皮带巷）→联络巷（老泵站）→中间轨道巷→运输上山（皮带上山）→副井升井2、火灾避灾路线当发生火灾时，人员必须利用一切灭火器材直接灭火，电器着火必须首先切断电源，然后采取灭火措施，当火灾较大难以控制时，所有人员必须先戴好自救器并迎着新鲜风流进行避灾。
避火路线：5001工作面→进风上巷→三岔口联络巷→中间轨道巷→运输上山（皮带上山）→副井升坑。
5001工作面→进风配巷→三岔口联络巷→中间轨道巷→运输上山（皮带上山）→副井升坑。
5001工作面→区段运输平巷（皮带巷）→联络巷（老泵站）→中间轨道巷→运输上山（皮带上山）→副井升井3、附避灾路线图二、瓦斯、煤尘爆炸事故应急救援撤离措施⑴井下发生瓦斯、煤尘爆炸事故，灾区人员应立即佩戴自救器，由跟班人员或班组长、有经验的老工人组织带领，按规定的避灾路线，迅速撤到安全地点直至地面，经过各巷道时，注意辨认风向和烟雾情况，避免误入重灾区。
组织人员及时向矿调度室回报事故情况，以及时的通知回风侧及其他可能受灾害威胁的人员撤出。
⑵撤退时爆源进风侧人员迎风撤，回风侧人员顺风撤，尽快利用联络巷到达新鲜风流中再迎风撤。
⑶如有冲击波袭来，应将头背向冲击波，面向下卧倒，若由于冒顶等原因撤不才出来时，应搭设临时避难硐室躲避，静卧待救，并把矿灯、衣物置于室外醒目位置，以利救援人员及早发现。
⑷撤退时应遵守自救互救原则。
⑸发生瓦斯、煤尘事故后，在无紧急通知的情况下迅速沿逆风方向撤离。
三、冒顶事故应急救援措施⑴井下发生冒顶事故，首先发现者要及时将情况告知跟班人员或班组长并向单位值班室和矿调度室汇报，以便迅速组织处理。
