汽车车身的结构分析

  • 格式：doc
  • 大小：451.50 KB
  • 文档页数：22

第 1 页 共 22 页 汽车车身的结构

车顶盖通常分为固定式顶盖和敞篷式顶盖两种，固定式顶盖是常见的轿车顶盖形式，属于轮廓尺寸较大的大型覆盖件，车身整体结构的一部分。它具有刚性强，安全性好，汽车侧翻时起到保护乘员的作用，缺点是固定不变，无通风性，无法享受到阳光及兜风的乐趣。

敞篷式顶盖一般用于档次较高的轿车或跑车上，通过电动和机械传动移动部分或全部顶盖，可以充分享受阳光和空气，体验兜风的乐趣。缺点是机构复杂，安全性和密封性较差。敞篷式顶盖有两种形式，一种称为“硬顶”，可移动顶盖用轻质金属或树脂材料做成。另一种称为“软顶”，顶盖用篷布做成。

目前新型敞篷车多用硬顶形式，例如著名的标致206CC跑车。按动电钮使后行李舱盖向后揭开，顶盖自动折叠并随支柱（车厢后柱）的摆动而向后移动，移至行李舱处降下，降入行李舱内，然后合上行李舱盖，此时整车成为一辆敞篷车。

硬顶式敞篷车的各部件之间配合相当精密，整个电控操纵机构比较复杂，但由于采用硬性材料，恢复车厢顶盖后的密封性较好。而软顶敞篷车由篷布及支撑框架构成，将篷布及支撑框架向后折叠就可以获得敞开式车厢。由于篷布质地柔软，折叠起来比较紧凑，整个机构也相对简单，但密封性及耐用性较差。

固定式顶盖和敞篷式顶盖有各自的优缺点，可不可以去除缺点而保留两者优点？设计师想出了一个折中的办法，在固定顶盖上开窗口，

第 2 页 共 22 页 即“天窗”，既可保持固定顶盖的优点，又可在一定程度上获得敞篷效果，两者兼顾，还可增加厢内光线。这种方式受到汽车消费者的欢迎，在20世纪80年代后，开天窗的轿车迅速流行起来。

一般来说，天窗主要由玻璃窗、密封橡胶条和驱动机构组成。开启的形式一般分为外滑板式、内滑板式及倾斜式。外滑板式的玻璃窗在顶盖上面滑动；内滑板式的玻璃窗在顶盖下面与篷顶内饰衬之间滑动；倾斜式的玻璃窗前端或后端向上倾斜呈开启状态；目前多采用后两种形式。

滑板式驱动机构由支架导轨、驱动电动机、减速齿轮器、离合器、钢索带、位置传感器及限位开关构成。整个驱动机构装置在车顶前面，由钢索带动玻璃窗在导轨上移动。当驱动机构工作时，限位开关可检测出玻璃窗全开、全闭、倾斜向上等状态，为防止发生玻璃窗移动时受阻导致电动机超负荷运转，还设置了超载保护离合器。

顶盖天窗设计中最重要的问题是防漏水。天窗内侧应设流水槽和嵌有密封橡胶条的框架，从缝隙漏入的水通过流水槽和排水管流出车外。移动玻璃窗一般为褐色，可反射阳光，内则设有遮阳板，打开遮阳板后光线可射入车厢。

汽车车身从整体上分为非承载式车身和承载式车身两种。

非承载式车身的汽车有一刚性车架，又称底盘大梁架。发动机、传动系的一部分，车身等总成部件用悬架装置固定在车架上，车架通过前后悬架装置与车轮联接。这种非承载式车身比较笨重，质量大，高度高，

第 3 页 共 22 页 一般用在货车、客车和越野吉普车上，也有少部分的高级轿车使用，因为它具有较好的平稳性和安全性。

承载式车身的汽车没有刚性车架，只是加强了车头，侧围，车尾，底板等部位，发动机、前后悬架、传动系的一部分等总成部件装配在车身上设计要求的位置，车身负载通过悬架装置传给车轮。这种承载式车身除了其固有的乘载功能外，还要直接承受各种负荷力的作用。经过几十年的发展和完善，承载式车身不论在安全性还是在稳定性方面都有很大的提高，具有质量小，高度低，没有悬置装置，装配容易等优点，因此大部分的轿车采用了这种车身结构，例如我国生产的一汽奥迪、上海桑塔纳等国产轿车均是承载式车身。

提到轿车车身，不能不提及轿车车身的组合装配法。目前轿车车身都是采用金属构件和复盖件的分块组合，将各种预先制好的结构件和复盖件，用焊接和铆接的方式进行组合装配。各个车身的构件，例如风窗立柱，门立柱、门上横、前后冀子板、前后围板等零部件，除外型要严格符合设计要求外，其配合尺寸也要求一丝不苟。这些零部件中的很大部分都是冲压出来的，需要依靠高质量的模具来保证。所以说，一辆优良的轿车不但要有好的设计技术，更要有好的工艺制造手段。

１、什么是汽车的车轮定位

现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。

第 4 页 共 22 页 ２、四轮定位维修的好处

（1）增加行驶安全

（2）直行时方向盘正直

（3）转向后方向盘自动回正

（4）减少汽油消耗

（5）减少轮胎磨损

（6）维持直线行车

（7）增加驾驶控制感

（8）降低悬挂配件磨损

３、什么情况下需要进行四轮定位

（1）每行驶10000公里或六个月后

（2）直线行驶时车子往左或往右拉

（3）直行时需要紧握方向盘

（4）直行时方向盘不正

（5）感觉车身会漂浮或摇摆不定

（6）前轮或后轮单轮磨损

（7）安装新的轮胎后

（8）碰撞事故维修后

（9）换装新的悬挂或转向有关配件后

（10）新车每行驶3000公里后

（二）主要技术参数及其作用

第 5 页 共 22 页 在GB/3730.3-92《汽车和挂车的术语及其定义》中，它规定了关于车轮定位有关参数的定义，考虑了有些汽车车桥无主销的结构；注意了有关零件和几何要素（面、线、点）相对位置的空间性；淡化了前束、外倾、后倾等参数的单一方向性；明确了前束测量的具体位置，随着汽车技术的发展，前轮定位的作用和取值范围也有较大的变化。

（a）主要定位参数

1．前束(Ｔoe)：从汽车的正上方向下看，由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。轮胎中心线前端向内收束的角度为正前束角，反之为负前束角。总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角。

图示1

前束的作用是消除车轮外倾造成的不良后果.车轮外倾使前轮有向两侧张开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。

第 6 页 共 22 页 ２、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向内或向外倾斜一个角度，称为车轮的外倾。通常情况下汽车的侧倾角为外倾。用偏离垂直线所倾斜的角度来表示，如果顶端向外倾斜则称为正外倾角，如果向内倾斜则称为负外倾角。

图示2

侧倾的作用是为了增加汽车直线行驶的安全性。当具有外倾角时，可使车轮在转向时偏移量减小，所以能减少转向力；另外，由于主销外倾，在垂直载荷作用下产生一施加于轴心上的分力，使车轮向内压在轴承上，以防止车轮甩脱。

３、主销后倾角（Kingpincasterangle）：从汽车的侧面看，主销轴线（或车轮转向轴线）从垂直方向向后或向前倾斜一个角度称为主销后倾或前倾。在纵向垂直平面内，主销轴线与垂线之间的夹角，称为主销后倾角。向垂线后面倾斜的角度称为正后倾角，向前倾斜的角度称为负后倾角。

第 7 页 共 22 页 通常汽车行驶过程中，主销后倾角应为正值。主销后倾角的获得一般是在安装时，通过悬架元件相互位置来保证的。

图示3

主销后倾的作用是当汽车直线行驶偶然受外力作用而稍有偏转时，主销后倾将产生车轮转向反方向的力矩使车轮自动回正，可保证汽车直线行驶的稳定性。后倾角越大车速越高，稳定力矩越大，但后倾角不宜过大,否则在转向时会导致转向沉重,主销后倾角是在前桥连同悬架安装到车架时而形成的。

４、主销内倾角（Kingpininclinationangle）：从汽车的正前方看，主销（或转向轴线）的上端略向内倾斜一个角度，称为主销内倾。在汽车的横向垂直平面内,主销轴线与垂线之间的夹角称为主销内倾角。

第 8 页 共 22 页

图示4

主销内倾角的作用，是使车轮在受外力偏离直线行驶时，前轮会在策略作用下自动回正。另外，主销内倾还可减少前轮传至转向机构上的冲击，并使转向轻便。但内倾角不宜过大，否则在转向时,会使轮胎磨损加快,主销内倾角一般在前轴制造时形成。

（b）其它定位参数

１、推进线(Thrustline):汽车后轮总前束的夹角的平分线就称为汽车的推进线。

第 9 页 共 22 页

图示5

２、推进角（Thrustangle）：推进线与几何中心线之间的夹角称为推进角。

左横向偏置角（LeftLateraloffset）：左侧前后轮中心的连线与推进线之间的夹角称为左横向偏置角。当左后轮比左前轮更向外偏时，此状态下规定左横向偏置为正值，反之，当左前轮比左后轮更向外偏时，此状态下规定左横向偏置为负值。如果汽车的规格值中，汽车的前后轴距已经知道，则左横向偏置既可以用角度值来表示，也可以转换成长度值来表示。

第 10 页 共 22 页

图示6

３、右横向偏置角（RightLateraloffset）:右侧前、后轮中心的连线与推进线之间的夹角称为右横向偏置角。当右后轮比右前轮更向外偏时，此状态下规定右横向偏置为正值，反之，当右前轮比右后轮更向外偏时，此状态下规定右横向偏置为负值。如果汽车的规格值中，汽车的前后轴距已经知道，则右横向偏置既可以用角度值来表示，也可以转换成长度值来表示。

第 11 页 共 22 页

图示7

４、轮距差：（TrackWidthDifference）左侧前后轮中心连线与右侧前后轮中心连线之间的夹角称为轮距差。当后轮距宽度比前轮距宽度大时，此状态下规定轮距差为正值，反之，当后轮距宽度比前轮距宽度小时，此状态下规定轮距差为负值。如果在汽车的规格值中，汽车的前后轴距已经知道，则轮距差既可以用角度值来表示，也可以转换成长度值来表示。

第 12 页 共 22 页

图示8

５、轴偏置（AxleOffset）：轮距差角的平分线与推进线之间夹角称为汽车的轴偏置。当汽车的后轮轴向右偏时，此状态下规定轴偏置为正值，反之，当汽车的后轮轴向左偏时，此状态下规定轴偏置为负值。如果在汽车的规格值中，汽车的前后轮距已经知道，则轴偏置既可以用角度值来表示，也可以转换成长度值来表示。

合集下载

车身结构分析及轻量化优化设计

车身结构分析及轻量化优化设计

江苏大学

硕士学位论文

车身结构分析及轻量化优化设计

姓名：孙军

申请学位级别：硕士

专业：车辆工程

指导教师：朱茂桃;陈上华

20040601江苏大学工程硕士学位论文

摘要

汽车车身轻量化技术是一项关键技术，本文运用有限元方法和试验相结

合的手段研究了改型后某军车的结构性能。通过有限元计算得到了该车在满

载弯曲、扭转等工况下的结构强度和刚度特性，并对各种工况下车身及车架

关键部位的应力、变形的分布进行了分析。同时采用传统的电测量方法测量

了车型样车在相应工况下的强度和刚度状况，并与计算值相比较，检验了该

有限元模型的可行性。在此基础上，针对车架总成进行了全参数化建模，结

构设计优化和拓扑形状优化，对车身轻量化的方法进行了研究。本文的主要

研究成果有：

１）建立了该车的有限元模型，并计算和分析了弯曲和扭转工况下车身的强

度和刚度情况；通过电测试验对有限元模型进行了验证了，为后续的优化设计提供良好的前提和基础；

２）扭转工况下，车身上的应力和变形相对弯曲工况有大幅度的提高，在车

身结构设计时要引起足够重视；对车架全参数化建模，为汽车改进设计

和分析提供了一种新的思路；

３）对车架模型进行结构设计优化和拓扑形状优化，并对结果进行了分析。

本论文的主要新意有：

１）运用现代设计方法于汽车结构的设计和改进。

２）采用全参数化建模，在前后处理中可以按照要求适时调整车架的各方面属性参数。

３）使用ＡＮＳＹＳ软件对车架进行设计优化和拓扑优化，为车辆轻量化探索出一条可行

的思路和方法。

关键词：车身，有限元，强度，设计优化，拓扑形状优化江苏大学工程硕士学位论文

Ａｂｓｔｒａｃｔ

Ｌｉｇｈｔｗｅｉｇｈｔｉｎｄｅｘｐｌａｙｓａｎｉｍｐｏｒｔａｎｔｐａｒｔｉｎｂｏｄｙｄｅｓｉｇｎ．ＩｎｔｈｉｓｐａｐｅｒｔｈｅｂｏｄｙｓｔｒｕｃｔｕｒｅｉｓｄｅｖｅｌｏｐｅｄｂｙｔｈｅｍｅａｎｓｏｆｔｈｅＦＥＭａｎｄｅｌｅｃｔｒｏｎｉｃｔｅｓｔ．ＴｈｒｏｕｇｈｔｈｅＦＥＭｓｉｍｕｌａｔｉｏｎ，ｔｈｅｓｔｒｕｃｔｕｒｅｒｉｇｉｄｎｅｓｓａｎｄｓｔｒｅｎｇｔｈｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｂｏｄｙＣａｎｂｅｏｂｔａｉｎｅｄｉｎｔｈｅｂｅｎｄｃａｓｅａｎｄｔｗｉｓｔｃａｓｅｗｈｉｌｅｆｕｌｌｌｏａｄｉｎｇ．Ａｎｄｔｈｅｓｔｒｅｓｓｄｉｓｔｉｌｂｕｔｉｏｎａｎｄｓｔａｉｎｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｂｏｄｙａｎｄｋｅｙｆｌａｍｅｓａｌｅａｎａｌｙｓｉｓｅｄ．啊１ｅａｃｃｕｒａｃｙｉｎｍｏｄｅｌｉｎｇｉｓｖｅｒｉｆｉｅｄｂｙｅｌｅｃｔｒｏｎｉｃｍｅａｓｕｒｅｍｅｎｔｍｅｔｈｏｄ．Ｂａｓｅｄｏｎｔｈｅｖｅｒｉｆｉｅｄｍｏｄｅｌ，ｔｈｅｆｒａｌｎｅｉｓｍｏｄｅｌｉｎｇｆｕｌｌｙｐａｒａｍｅｔｒｉｃａｌｌｙｆｏｒｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎｏｐｒｉｍｉｚａｔｉｏｎ，ａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｔｏｒｅｓｅａｒｃｈｔｈｅｂｅｄｙｌｉｇｈｔｗｅｉｇｈｔｍｅｔｈｏｄ．１１ｌｅｍａｉｎｒａｓｅａｒｅｈａｃｈｉｅｖｅｍｅｎｔｓａｒｅ：１）ＴｈｅｒｅｓｕｌｔｆｒｏｍＦＥＭａｎｄｅｌｅｃｔｒｏｎｉｃｔｅｓｔｓｈｏｗｔｈａｔｔｈｅｔｗｉｓｔｃａｓｅｉｓｔｈｅｍｏｓｔｓｅｒｉｏｕｓｃａｓｅ．２、Ｔｈｅｃｏｍｐａｒｉｓｏｎｂｅｔｗｅｅｎｓｉｍｕｌａｔｉｏｎａｎｄｔｅｓｔｒｅｓｕｌｔｓｖｅｒｉｆｉｅｓｔｈｅｍｏｄｅｌｉｎｇｔｏｆａｃｉｌｉｔａｔｅｔｈｅｆｏｌｌｏｗｅｄｏｐｔｉｍｉｚａｔｉｏｍ３）Ｍｏｄｅｌｉｎｇｆｏｒｔｈｅｆｒａｍｅｆｕｌｌｙｐａｒａｍｅｔｒｉｃａｌｌｙｉｓａｎｅｗａｐｐｒｏａｃｈｆｏｒｖｅｈｉｃｌｅｄｅｖｅｌｏｐｍｅｎｔａｎｄａｎａｌｙｓｉｓ．４、Ｔｈｅｖｅｒｉｆｉｅｄｆｌａｍｅｉｓａｐｐｌｉｅｄｆｏｒｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎｏｐｔｉｍｉｚａｔｉｏｎａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｆｏｒｔｈｅｂｏｄｙｌｉｇｈｔｗｅｉｇｈｔ．Ｔｈｅｍａｊｏｒｉｎｎｏｖａｔｉｏｎｓｏｆｔｈｅｐａｐｅｒｉｎｃｌｕｄｅ：１）ＣＡＤａｓｗｅｌｌａｓＣＡＥｉｓｓｋｉｎｆｕｎｙｕｓｅｄｉｎｔｈｅｖｅｈｉｃｌｅｄｅｓｉｇｎａｎｄｄｅｖｅｌｏｐｍｅｎｔ．２、Ｍｏｄｅｌｉｎｇｆｕｌｔｙｐａｒａｍｅｔｒｉｃａｌｌｙｐｅｒｍｉｔｓａｌｌｐａｒａｍｅｔｅｒｓｔｏｂｅｍｏｄｉｆｉｅｄｉｎｔｈｅｐｒｅ－ａｎｄｐｅｓｔｐｒｏｃｅｓｓｏｒ．３）Ｄｅｓｉｇｎｏｐｔｉｍｉｚａｔｉｏｎａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｆｏｒｔｈｅｆｌ－ａｍｅｕｓｉｎｇＡＮＳＹＳｐｒｏｖｉｄｅａｎｅｗａｐｐｒｏａｃｈｆｏｒｖｅｈｉｃｌｅｌｉｇｈｔｗｅｉｇｈｔ．

大客车车身结构强度及刚度分析

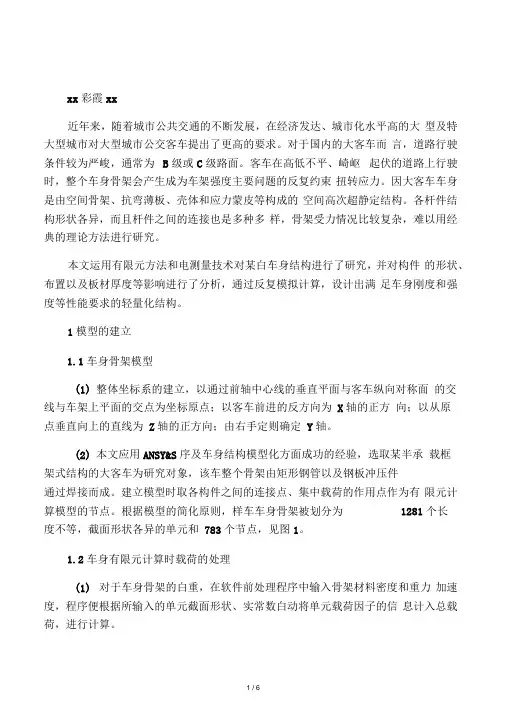

大客车车身结构强度及刚度分析
