ANSYS有限元分析
作者：王奕衡
来源：《中国科技博览》2019年第12期
[摘 要]在任何工程领域，包括城市道路领域，有限元分析是进行现代科学计算的非常的重要的方法之一，利用有限元分析可以得到几乎所有的复杂的工程结构的各种机械性能信息，还有就是可以直接按照工程设计进行各种各样的评价和判断，也可以按照各种工程事故来进行技术层面上的分析。
[关键词]有限元；ANSYS
中图分类号：TP603 文献标识码：A 文章编号：1009-914X（2018）12-0115-01
一、有限元基本知识
有限元方法是用来解答各种比较复杂的数学和物理问题的重要的实践方法，也是用来是处理和解决各种复杂的工程问题的重要分析手段。这种方法的应用和实施主要包括三个方面：计算原理、计算机软件、计算机硬件。上述所说三个方面同时也是相互联系的，并且任何一个方面都不可以缺少。计算机应用技术的迅猛发展，可以使这种有限元方法的使用更加普遍地被接受，所以可以称之为最广泛使用的分析工具，目前，世界上十分之九以上的机械产品和装备都要采用有限元方法进行分析，并且还要进一步进行设计修改和优化。
有限单元法也是一种单纯的数值性的求解问题的方法，这种方法的原理是“化整为零”，也就是说把连续体离散化分为有限个单元，实质上结构离散化是用虚线或虚面把具有连续性质的介质划分为无数个有限性的单元，我们一般可以看做是由一定数目的一定大小的“单元”所组成，各个单元相互之间却是由有限多个节点互相组合联系起来的，这种方法得出的计算结果是基本未知量在结点处的一系列离散值，从而可以推断并求出其它的待定量。[39][40]
二、有限元分析的内容和作用
固体结构有限元分析的力学基础是弹性力学，但是方程求解的原理却是应用加权残值法或泛函数极值的原理，而具体的操作方法是数值化离散技术，直到最后的技术性的软件是优先与分析软件。正因为如此，我们进行有限元分析的主要内容包含：基本变量和力学方程、数学求解原理、离散结构和连续体的有限元分析、各个方面的应用领域、分析中的建模技巧、实现分析的软件平台等等。
ANSYS有限元分析入门与应用指南
第一章：ANSYS有限元分析概述
ANSYS是一种常用于工程领域的有限元分析软件，主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。
1.1 ANSYS的基本原理
ANSYS基于有限元方法，将实际结构或系统离散为有限数量的单元，通过对单元进行各种物理特性的分析，最终得到整个结构的行为。有限元方法是一种数值分析方法，可以有效解决传统方法难以处理的复杂问题。
1.2 ANSYS的工作流程
ANSYS的工作流程包括几个关键步骤：前处理、求解和后处理。前处理阶段主要负责模型的建立和单元网格的划分，求解阶段进行物理场的计算和求解，后处理阶段对结果进行可视化和分析。
1.3 ANSYS的应用领域
ANSYS可应用于各个工程领域，如固体力学、流体力学、热传导、电磁场等。在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。 第二章：ANSYS建模与前处理
在使用ANSYS进行有限元分析之前，需要对模型进行建模和前处理工作。本章将介绍ANSYS建模的基本方法和前处理的必要步骤。
2.1 模型建立
ANSYS提供了多种建模方法，包括几何建模、CAD导入、脚本编程等。用户可以根据需要选择合适的建模方法，对模型进行几何设定。
2.2 材料定义和属性设置
在进行有限元分析之前，需要为材料定义材料性质和属性。ANSYS提供了多种材料模型，用户可以根据具体需求进行选择和设置。
2.3 网格划分
网格划分是有限元分析中非常重要的一步，它决定了模型的离散精度和计算效果。ANSYS提供了多种单元类型和划分算法，用户可以根据需要进行合理的网格划分。
第三章：ANSYS求解与后处理
在进行前处理完成后，就可以进行有限元分析的求解和后处理了。本章将介绍ANSYS的求解方法和后处理功能。 3.1 求解方法
ANSYS提供了多种求解方法，如直接法、迭代法等。根据模型的复杂程度和求解要求，用户可以选择合适的方法进行求解。

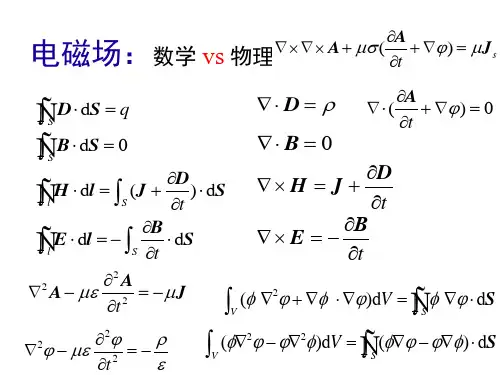

ANSYS电磁场分析例子
我们将考虑一个简单的电磁场问题，即一个平行板电容器的电场分布。这个问题可以很容易地通过ANSYS进行建模和求解。
首先，我们需要进行几何建模。在ANSYS的建模界面中，我们可以使用几何建模工具来创建一个具有平行板结构的电容器。我们可以定义平行板的尺寸、间距以及材料属性等。
接下来，我们需要定义边界条件。在这个问题中，平行板上的电势是已知的。我们可以在边界条件中指定平行板上的电势值，然后在求解过程中，ANSYS将根据这些边界条件计算电势分布。
然后，我们需要设置求解器选项。ANSYS提供了多种求解器选项，包括有限元法、有限差分法等。我们可以根据我们的具体问题选择合适的求解器。
接下来，我们需要应用材料属性。我们可以在材料库中选择合适的材料，并将其应用于电容器的几何模型中，以便ANSYS可以根据这些材料属性计算电场分布。
最后，我们可以运行求解器并分析结果。一旦求解器完成计算，我们可以在ANSYS的后处理界面中查看电场分布结果。ANSYS提供了丰富的后处理工具，包括可视化和数据分析工具，可以帮助我们更好地理解和解释电场分布结果。
通过以上步骤，我们可以使用ANSYS进行电磁场分析，并得到电场分布结果。根据这些结果，我们可以评估电容器的性能，例如电势分布、电场强度等。这些信息对于设计和优化电容器以及解决其他电磁问题非常有价值。 总结起来，ANSYS电磁场分析是一种强大的工具，可以用于解决各种电磁问题。通过几何建模、边界条件设置、求解器选项设置、应用材料属性和结果分析等步骤，我们可以使用ANSYS获得准确和可靠的电场分布结果，为问题的解决和优化提供有力支持。
第2章ANSYS有限元分析基本步骤
ANSYS有限元分析是一种常用的工程分析方法，可以用于解决各种结构力学问题。本文将对ANSYS有限元分析的基本步骤进行详细介绍。
1.确定分析目标：在进行有限元分析之前，首先需要明确分析的目标和要求。包括确定所要分析的结构或零件的几何形状、材料特性、受力情况等。
2.建立有限元模型：建立有限元模型是有限元分析的关键步骤之一、在ANSYS软件中，可以通过几何建模功能来定义结构的几何形状和尺寸。然后，根据要分析的问题类型，选择适当的单元类型，并使用网格划分功能将结构分割成适当大小的单元。
3.定义材料特性：在进行有限元分析之前，需要定义结构的材料特性。包括弹性模量、泊松比、密度等。可以根据实际情况输入已知的材料特性值，也可以通过实验或理论计算来获得。
4.定义边界条件：边界条件是有限元分析中的重要概念，它用于描述结构在系统中的限制条件。在ANSYS中，可以通过节点约束和节点载荷来定义边界条件。常见的边界条件包括固定边界条件、力载荷和位移约束。
5.生成网格：当有限元模型、材料特性和边界条件都定义好之后，可以使用ANSYS软件中的划分工具生成有限元网格。生成网格的目的是将结构分割成适当大小和形状的单元，以便进行数值计算。
6.设置分析类型：在进行有限元分析之前，需要选择适当的分析类型。根据具体问题的要求，可以选择其中的静态分析、动态分析、热分析等多种分析类型。 7.执行分析计算：当有限元模型、材料特性、边界条件和网格都设置好之后，可以执行分析计算。ANSYS软件会根据设置的分析类型和边界条件进行数值计算，并给出相应的结果。
8.结果分析与后处理：分析计算完成后，可以进行结果的分析和后处理。ANSYS软件提供了丰富的后处理功能，可以对应力、位移、变形、应变等结果进行可视化和分析。
9.结果验证和优化设计：完成有限元分析后，需要对结果进行验证和评估。与实际情况进行对比，确定结果的可靠性和准确性。如果分析结果不满足要求，可以根据分析结果进行优化设计，并重新进行有限元分析。
