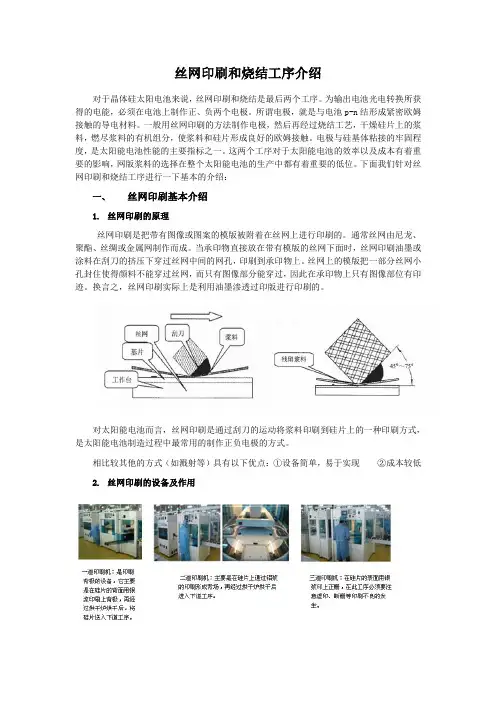

丝网印刷和烧结工序介绍
对于晶体硅太阳电池来说，丝网印刷和烧结是最后两个工序。为输出电池光电转换所获得的电能，必须在电池上制作正、负两个电极。所谓电极，就是与电池p-n结形成紧密欧姆接触的导电材料。一般用丝网印刷的方法制作电极，然后再经过烧结工艺，干燥硅片上的浆料，燃尽浆料的有机组分，使浆料和硅片形成良好的欧姆接触。电极与硅基体粘接的牢固程度，是太阳能电池性能的主要指标之一。这两个工序对于太阳能电池的效率以及成本有着重要的影响，网版浆料的选择在整个太阳能电池的生产中都有着重要的低位。下面我们针对丝网印刷和烧结工序进行一下基本的介绍：
一、 丝网印刷基本介绍
1. 丝网印刷的原理
丝网印刷是把带有图像或图案的模版被附着在丝网上进行印刷的。通常丝网由尼龙、聚酯、丝绸或金属网制作而成。当承印物直接放在带有模版的丝网下面时，丝网印刷油墨或涂料在刮刀的挤压下穿过丝网中间的网孔，印刷到承印物上。丝网上的模版把一部分丝网小孔封住使得颜料不能穿过丝网，而只有图像部分能穿过，因此在承印物上只有图像部位有印迹。换言之，丝网印刷实际上是利用油墨渗透过印版进行印刷的。
对太阳能电池而言，丝网印刷是通过刮刀的运动将浆料印刷到硅片上的一种印刷方式，是太阳能电池制造过程中最常用的制作正负电极的方式。
相比较其他的方式（如溅射等）具有以下优点：①设备简单，易于实现 ②成本较低
2. 丝网印刷的设备及作用 丝网印刷中，每道都使用不同的网版，网版的设计对银浆的耗量以及效率的影响有着重要的作用，下面针对网版的各项参数做一下重点介绍。
二、 丝网印刷网版参数介绍
一般情况下，太阳能电池使用网版的外形如下图所示，是由不锈钢丝网编织而成。
丝网印刷网版主要参数指标包括以下几个方面：
1. 网版目数：
网版目数的是每平方厘米(cm2)丝网所具有的网孔数目。用来表征网版网孔的大小，目数越大，网孔越小，其他条件相同情况下下墨量越小。同时目数大小对应网版的疏密程度，影响网版的使用寿命。
什么叫丝网印刷
丝网印刷，是一种广泛应用于印刷、电子、玻璃、塑胶、金属、陶瓷等领域的印刷技术。它通过在网眼上涂上油墨，然后将油墨通过丝网压入打印材料表面，实现图案或文字的印刷。在许多设计和工业应用中，丝网印刷都被证明是一种非常行之有效的印刷方法。
丝网印刷的原理是非常简单的：由于油墨粘性，将油墨压入网纱孔隙中，通过丝网上的开口，将油墨传输到印刷材料上，并形成图案或文字。丝网印刷可以在几乎任何材料上执行，由于其原理简单和灵活性，丝网印刷逐渐变得更加的流行。
丝网印刷的具体步骤包括：第一步, 准备好印刷材料和丝网。第二步, 在网眼上涂上油墨。第三步, 使用印刷压力将油墨通过丝网压入打印材料表面。第四步, 待油墨干燥后，将丝网清洗干净。并且在整个印刷过程过靠视觉定位，确保图形和字体完美对齐。
丝网印刷使用的丝网可以根据印刷要求的不同而有所不同，网眼的密度和大小可以根据所选择的印刷材料和所要印刷的图案进行调整。使用较大的网眼可以获得较粗的图案，而使用较小的网眼可以获得更精细的图案或字体。因此，在选择丝网时需要根据实际情况对网眼进行调整和优化。
丝网印刷的应用非常广泛。在工业应用中，丝网印刷被广泛应用于各种产品的标记标识、装饰表面、印刷电路板、多层印刷电路板等。在商业应用中，丝网印刷被广泛应用于制作名片、海报、标签、包装盒、服装印刷、厨具印刷等。此外，丝网印刷在艺术创作和纹身方面也有重要应用。
随着当今技术的发展，丝网印刷已经逐渐向数字印刷转型。数字丝网印刷将印刷技术与计算机科学进行了融合，充分利用了计算机技术的优势，从而提高了印刷的效率和准确性。
总而言之，丝网印刷是一种非常灵活和实用的印刷技术，可应用于各种不同的商业，工业和艺术方面。随着技术的不断发展和创新，丝网印刷将会继续在未来发挥重要的作用。
曲面丝印机的工作原理
1. 引言
曲面丝印机是一种专门用于在曲面物体上进行丝网印刷的设备。它可以实现在各种形状的物体表面上进行高精度和高质量的印刷，广泛应用于玩具、电子产品、汽车零部件等行业。
本文将详细解释曲面丝印机的工作原理，包括其基本构造、操作流程以及关键技术。
2. 基本构造
曲面丝印机主要由以下几个部分组成：
2.1 机架
机架是曲面丝印机的主体结构，用于支撑和固定其他部件。通常采用坚固耐用的金属材料制成，以确保设备的稳定性和精度。
2.2 传动系统
传动系统包括电机、皮带传动装置和滚轮等组件。电机提供动力，通过皮带传动装置将动力传递给滚轮，在操作过程中控制丝网的运动。
2.3 曲面夹具
曲面夹具是用来固定待印刷物体的装置。它通常由可调节的夹持机构组成，可以根据物体的形状进行自由调整，确保物体在印刷过程中保持稳定。
2.4 丝网印刷系统
丝网印刷系统是曲面丝印机的核心部件，包括丝网架、丝网和刮墨刀等组件。其中，丝网架用来支撑和张紧丝网，确保其表面平整；丝网是用来传递油墨的介质；刮墨刀用来将油墨均匀地刮在丝网上。
2.5 控制系统
控制系统包括电子控制器、操作面板和传感器等设备。电子控制器通过接收操作面板上的指令，控制传动系统和丝网印刷系统的运行。传感器则用于检测物体的位置和姿态等信息，并反馈给电子控制器进行调节。
3. 工作原理
曲面丝印机的工作原理可以分为以下几个步骤： 3.1 准备工作
首先需要对待印刷物体进行准备工作。这包括清洁物体表面、涂覆适当的底漆或胶水等。这些步骤的目的是为了提高印刷效果和附着力。
3.2 夹持物体
将待印刷物体放置在曲面夹具上，并通过调节夹持机构固定物体。确保物体在印刷过程中不会移动或晃动，以保证印刷质量和精度。
3.3 调整丝网
根据物体的形状和尺寸，调整丝网架上的丝网位置和张紧度。确保丝网与物体表面接触良好，并且表面平整，以便油墨能够均匀地传递。
3.4 上墨
丝网印刷的原理
D
固化，所以墨层保持不变。
4、油墨的黏度（间接影响墨层厚度）。黏度越低的油墨在印刷过程中，墨层会越厚，因为油墨本身含的溶剂少，相反则越薄。
5、刮胶的硬度（间接影响墨层厚度）。在印刷过程中，硬度越高的刮胶，越不容易变形，下墨量越小，相反则大。
6、刮刀的刃口（直接影响下墨量）。刮刀的刃口如果呈直角，下墨量小。如果呈钝角下墨量则大。
7、刮刀的角度（间接影响墨层厚度）。在印刷时，刮刀与网版的夹角越小，下墨量越大，因为刮刀与网版是呈面接触。相反则小。
8、刮刀的压力（直接影响下墨量）。在印刷时，对刮刀施压越大，下墨量越小，原因是油墨在没有被完全挤出网孔前已经被赶跑。相反则小。
9、回墨刀的压力（直接影响下墨量）。对回墨刀施加的压力越大，则下墨量越大，原因是少量的油墨在没刮印前已经被
回墨刀挤出网孔。相反则小。
10、刮印的速度（间接影响墨层厚度）。印刷的速度越快，下墨量越大，因为印刷速度过快会导致刮刀压力减小，从而导致下墨量变大。
11、承印材料（直接影响墨层厚度）。承印物表面平整度也会影响墨层的厚度，粗糙的表面油墨会渗透下去（如编织物、皮革、木质类）墨层会增厚。
12、印刷环境（间接影响墨层厚度）。我们一直容易忽视的一个问题是印刷车间的温、湿度的变化，如果印刷环境的温度变化太大，会对油墨本身造成影响（如油墨的黏度、流动性等）。
第三节 影响丝网印刷质量的因素分析
一、原材料因素
丝网印刷的主要原材料包括丝网、网版、刮刀和油墨等。原材料选取不当会对丝网印刷印品质量造成直接影响。
1、丝网
丝网是影响印品质量的直接因素，丝网的特性决定了印刷的精度、龟纹、网点
大小和网点形状。实际印刷时，必须根据印刷要求，选择合适的丝网。丝网印刷常用的丝网有蚕丝丝网、尼龙丝网、涤纶丝网和不锈钢丝网等，其中最常用的是尼龙丝网和涤纶丝网。一般评价丝网材质的质量参数主要有丝网表面的粗糙程度和丝网张力。这些参数影响油墨的沉积量和图像的细节表现，特别是细线条。一般来说，粗网目丝网，墨层沉积量大，油墨越厚；网目太细会造成油墨太薄，遮光性不好。
