单级放大电路静态参数测试
1、实验目的
1、 孰悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。
2、 学习测量和调整放大电路的静态工作点，观察静态工作点设置对输出波 形的影响。
二、实验说明
图6—1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采 用RB】和RB2组成的分压电路，并在发射极中接有电阻RE,以稳定放大器的静 态工作点。当在放大器的输入端加入输入信号Ui后，在放大器的输出端便可得 到一个与Ui相位相反，幅值被放大了的输出信号U。，从而实现了电压放大。
图6-1共射极单管放大器实验电路
在图6-1电路中，旁路电容CE是使RE对交流短路，而不致于影响放大 倍数，耦合电容C］和C2起隔直和传递交流的作用。当流过偏置电阻RB】和RB2 的电流远大干晶体管T的基极电流IB时（一般5〜10倍），则它的静态工作点 可用下式估算：
UB Q ——ucc
Rm+R吧
U CE =U（：c_ + RE）
电压放大倍数P空d
输入电阻 R严R刖RJ% 输出电阻R（严
由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时,离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必 要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各 项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此， 除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰 与自激振荡及放大器各项动态参数的测量与调试等。
放大黠静态工作点的測量与调试
1） 静态工作点的测量
测量放大器的静态工作点，应在输入信号堆=0的情况下进行，即将放大器输 入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体 管的集电极电流人以及各电极对地的电位匕、4和（4。一般实验中，为了避 免断开集电极，所以采用测量电压久或然后算出❻•的方法，例如，只要测 出t/—即可用
电子技术实验报告
实 验 名 称： 单级放大电路
系 别：
班 号：
实验者：
学 号：
实 验 日 期：
实验报告完成日期：
目录
一、实验目的 ................................................................. 3
二、实验仪器 ................................................................. 3
三、实验原理 ................................................................. 3
（一） 单级低频放大器的模型和性能 ....................................... 3
（二）放大器参数及其测量方法 ............................................. 4
四、实验容................................................................... 5
1、搭接实验电路 .......................................................... 5
2、静态工作点的测量和调试 ................................................ 6
3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 .................... 6
4、放大器上限、下限频率的测量 ............................................ 7
5、电流串联负反馈放大器参数测量 .......................................... 8
单管交流放大电路实验 实验一 单级交流放大电路 实验报告
实验一 单级交流放大电路
一、实验目的
1.熟悉电子元器件和模拟电路实验箱，
2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。 3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。 4.学习放大电路的动态性能。
二、实验仪器
1.示波器
1
2.信号发生器
3.数字万用表
三、实验原理
1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理:
三极管的放大作用是:集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。 2
放大电路良好工作的基础是设置正确的静态工作点。因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤
1.装接电路与简单测量
图1.1 工作点稳定的放大电路
(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。
测三极管B、C和B、E极间正反向导通电压，可以判断好坏;测电解电容的好坏必须使用指针万用表，通过测正反向
3
电阻。
三极管导通电压UBE=0.7V、UBC=0.7V，反向导通电压无穷大。
(2)按图1.1所示，连接电路(注意:接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。

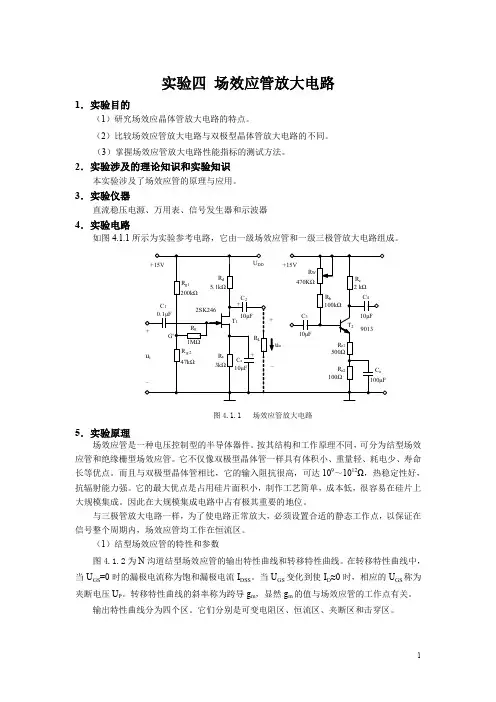

1 实验四 场效应管放大电路
1．实验目的
（1）研究场效应晶体管放大电路的特点。
（2）比较场效应管放大电路与双极型晶体管放大电路的不同。
（3）掌握场效应管放大电路性能指标的测试方法。
2．实验涉及的理论知识和实验知识
本实验涉及了场效应管的原理与应用。
3．实验仪器
直流稳压电源、万用表、信号发生器和示波器
4．实验电路
如图4.1.1所示为实验参考电路，它由一级场效应管和一级三极管放大电路组成。
5．实验原理
场效应管是一种电压控制型的半导体器件。按其结构和工作原理不同，可分为结型场效应管和绝缘栅型场效应管。它不仅像双极型晶体管一样具有体积小、重量轻、耗电少、寿命长等优点。而且与双极型晶体管相比，它的输入阻抗很高，可达109～1012Ω，热稳定性好，抗辐射能力强。它的最大优点是占用硅片面积小，制作工艺简单，成本低，很容易在硅片上大规模集成。因此在大规模集成电路中占有极其重要的地位。
与三极管放大电路一样，为了使电路正常放大，必须设置合适的静态工作点，以保证在信号整个周期内，场效应管均工作在恒流区。
（1）结型场效应管的特性和参数
图4.1.2为N沟道结型场效应管的输出特性曲线和转移特性曲线。在转移特性曲线中，当UGS=0时的漏极电流称为饱和漏极电流IDSS。当UGS变化到使ID≈0时，相应的UGS称为夹断电压UP。转移特性曲线的斜率称为跨导gm，显然gm的值与场效应管的工作点有关。
输出特性曲线分为四个区。它们分别是可变电阻区、恒流区、夹断区和击穿区。 ui +
－ +
－ Rg1
C1 RW
T2 Rg
Cs Rd
R g 2 Rs RL C2 C4 Rc
Rb
Re1
Re2 Ce + +
C3 T1 0.1μF 200kΩ 5.1kΩ
1MΩ
47kΩ 10μF
3kΩ 10μF 10μF
100μF 10μF
100Ω 500Ω 470KΩ
100kΩ 2 kΩ +15V +15V
