放大电路测试试题及答案word版本

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。

5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。

7．三极管放大电路静态分析就是要计算静态工作点，即计算I B 、I C 、U CE三个值。

8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应断开。

12．画放大电路的交流通路时，电路中的电容应短路。

13．若静态工作点选得过高，容易产生饱和失真。

14．若静态工作点选得过低，容易产生截止失真。

15．放大电路有交流信号时的状态称为动态。

16．当输入信号为零时，放大电路的工作状态称为静态。

17．当输入信号不为零时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有估算法、图解法。

19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自直流电源。

二、选择题1、在图示电路中，已知U C C＝12V，晶体管的＝100，'R＝100kΩ。

当i U＝0V时，b测得U B E＝，若要基极电流I B＝20μA，则R W为kΩ。

AA. 465B. 5652.在图示电路中，已知U C C＝12V，晶体管的＝100，若测得I B＝20μA，U C E＝6V，则R c＝kΩ。

A3、在图示电路中， 已知U C C ＝12V ，晶体管的＝100，'B R ＝100k Ω。

功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

（）（3）当 OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于 1W。

（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。

（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。

（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图 P9.2 所示，T1和 T2管的饱和管压降│U CES│＝3V，V CC＝15V ， R L＝8Ω，。

选择正确答案填入空内。

图 P9.2（1）电路中 D 1和 D 2管的作用是消除。

A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位 U EQ。

A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率 P OM。

A ．≈28WB ． ＝18WC ．＝9W（4）当输入为正弦波时，若 R 1虚焊，即开路，则输出电压。

A ．为正弦波B ．仅有正半波C ．仅有负半波（5）若 D 1虚焊，则 T 1管。

A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C（2）B（3）C（4）C（5）A3 在图 P9.2 所示电路中，已知 V CC ＝16V ，R L ＝4Ω，T 1和 T 2管的饱和管压降│U CES │＝2V ，输入电压足够大。

放大电路考试题及答案一、填空题（每题2分，共20分）1. 放大电路中，信号源的内阻与输入电阻不匹配时，将导致输入信号的______。

2. 共发射极放大电路的放大倍数Av与集电极电流Ic和晶体管的电流放大倍数β之间的关系是Av=β*Ic/______。

3. 在共集电极放大电路中，输出电压与输入电压相位______。

4. 为了提高放大电路的稳定性，通常会在晶体管的基极和发射极之间加入一个______。

5. 放大电路中的负反馈可以减小非线性失真，提高电路的______。

6. 差分放大电路的主要作用是放大两个输入信号之间的______。

7. 运算放大器的开环增益通常非常大，这意味着其差模输入阻抗很高，共模抑制比很高，且输出阻抗______。

8. 为了减少放大电路的噪声，可以采用______技术。

9. 放大电路的带宽是指电路能够放大信号的频率范围，通常用______来表示。

10. 放大电路的静态工作点可以通过调整偏置电阻来设置，以确保晶体管工作在______区。

二、选择题（每题3分，共30分）1. 下列哪个不是放大电路的组成部分？A. 电源B. 信号源C. 负载D. 滤波器2. 在共基极放大电路中，输入信号与输出信号的相位关系是？A. 同相B. 反相C. 无关系D. 以上都不是3. 负反馈对放大电路的影响不包括以下哪一项？A. 降低增益B. 提高稳定性C. 增加非线性失真D. 扩展带宽4. 差分放大电路不能放大的信号类型是？A. 差模信号B. 共模信号C. 交流信号D. 直流信号5. 运算放大器的理想特性不包括以下哪一项？A. 无限输入阻抗B. 零输出阻抗C. 有限开环增益D. 无限带宽6. 为了提高放大电路的输入阻抗，可以采用哪种配置？A. 共发射极B. 共集电极C. 共基极D. 以上都不是7. 放大电路的输出阻抗主要取决于哪个部分？A. 输入级B. 输出级C. 电源D. 负载8. 放大电路的带宽与以下哪个参数无关？A. 晶体管的截止频率B. 电路的增益C. 电源电压D. 负载电阻9. 放大电路的静态工作点设置不正确可能导致以下哪种情况？A. 截止失真B. 饱和失真C. 线性放大D. 以上都不是10. 放大电路中的负反馈通常采用哪种类型？A. 串联反馈B. 并联反馈C. 串联-并联反馈D. 以上都不是三、简答题（每题10分，共50分）1. 简述放大电路中负反馈的作用及其对电路性能的影响。

郴州市综合职业中专2012学年度第2学期模拟电路课程月考试卷专业：电子级别：2012 班级：学号：姓名：一、填空题（共30分，每空1分）1、当NPN半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。

2、根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。

3、三极管的特性曲线主要有曲线和曲线两种。

4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

5、为了保证不失真放大，放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。

6、共发射极放大电路电压放大倍数是与的比值。

7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。

8、共射组态既有放大作用，又有放大作用。

9、某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。

可判定该三极管是工作于区的型的三极管。

10、已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8 V，③5V，试判断：a．①脚是，②脚是，③脚是（e, b，c）；b．管型是（NPN，PNP）；c．材料是（硅，锗）。

11、画放大器交流通路时，和应作短路处理。

二、选择题（共40分，每小题2分）1、下列数据中，对NPN型三极管属于放大状态的是。

A、V BE>0,V BE<V CE时B、V BE<0，V BE<V CE时C、V BE>0，V BE>V CE时D、V BE<0，V BE>V CE时2、工作在放大区域的某三极管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为。

A、10B、50C、80D、1003、NPN型和PNP型晶体管的区别是。

A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是A、B、C、D、5、当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将A、增大B、减少C、反向D、几乎为零6、为了使三极管可靠地截止，电路必须满足A、发射结正偏，集电结反偏B、发射结反偏，集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏7、检查放大电路中的晶体管在静态的工作状态（工作区），最简便的方法是测量A、I BQB、U BEC、I CQD、U CEQ8、对放大电路中的三极管进行测量，各极对地电压分别为U B=2.7V，U E=2V，U C=6V，则该管工作在。

放大电路练习题及答案一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。

5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。

7．三极管放大电路静态分析就是要计算静态工作点，即计算I B 、I C 、U CE三个值。

8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应断开。

12．画放大电路的交流通路时，电路中的电容应短路。

13．若静态工作点选得过高，容易产生饱和失真。

14．若静态工作点选得过低，容易产生截止失真。

15．放大电路有交流信号时的状态称为动态。

16．当输入信号为零时，放大电路的工作状态称为静态。

17．当输入信号不为零时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有估算法、图解法。

19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自直流电源。

二、选择题1、在图示电路中，已知U CC＝12V，晶体管的β＝100，'R＝100kΩ。

当i U＝0V时，测得U BE＝0.7V，b若要基极电流I B＝20μA，则R W为 kΩ。

AA. 465B. 565C.400D.3002.在图示电路中，已知U CC＝12V，晶体管的β＝100，若测得I B＝20μA，U CE＝6V，则R c＝ k Ω。

AA.3B.4C.6D.3003、在图示电路中，已知U CC＝12V，晶体管的β＝100，'R＝100kΩ。

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。

5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。

7．三极管放大电路静态分析就是要计算静态工作点，即计算I B 、I C 、U CE三个值。

8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应断开。

12．画放大电路的交流通路时，电路中的电容应短路。

13．若静态工作点选得过高，容易产生饱和失真。

14．若静态工作点选得过低，容易产生截止失真。

15．放大电路有交流信号时的状态称为动态。

16．当输入信号为零时，放大电路的工作状态称为静态。

17．当输入信号不为零时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有估算法、图解法。

19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自直流电源。

二、选择题1、在图示电路中，已知U C C＝12V，晶体管的β＝100，'R＝100kΩ。

当i U＝0V时，b测得U B E＝0.7V，若要基极电流I B＝20μA，则R W为kΩ。

AA. 465B. 565C.400D.3002.在图示电路中，已知U C C＝12V，晶体管的β＝100，若测得I B＝20μA，U C E＝6V，则R c＝kΩ。

AA.3B.4C.6D.3003、在图示电路中， 已知U C C ＝12V ，晶体管的 ＝100，'B R ＝100k Ω。

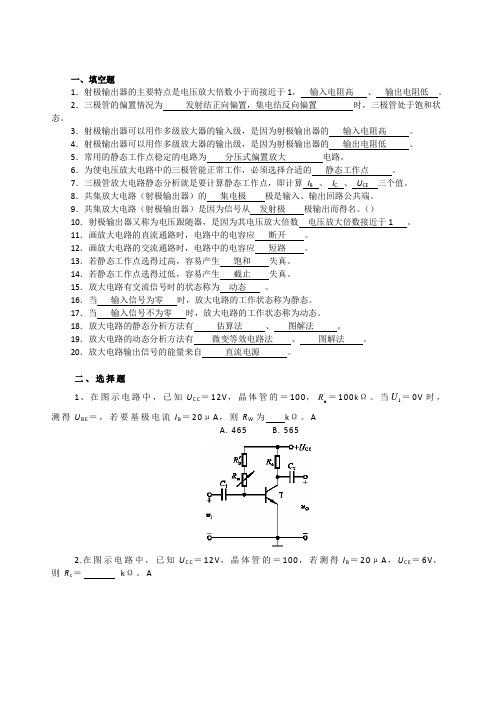

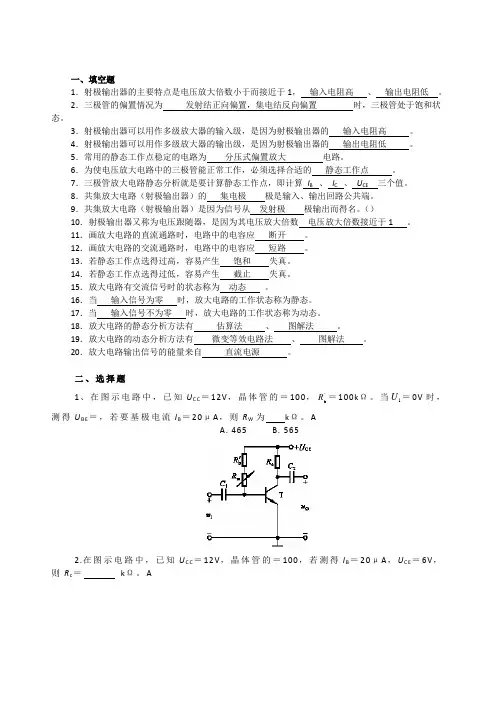

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。

2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。

5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。

7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。

8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应 断开 。

12．画放大电路的交流通路时，电路中的电容应 短路 。

13．若静态工作点选得过高，容易产生 饱和 失真。

14．若静态工作点选得过低，容易产生 截止 失真。

15．放大电路有交流信号时的状态称为 动态 。

16．当 输入信号为零 时，放大电路的工作状态称为静态。

17．当 输入信号不为零 时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有 估算法 、 图解法 。

19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20．放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。

当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。

放大电路试题及答案一、选择题1. 放大电路的基本功能是什么？A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案：A2. 以下哪种放大电路不是基本的放大电路类型？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 共阻放大电路答案：D二、填空题1. 放大电路的增益是指输出信号与______的比值。

答案：输入信号2. 理想运算放大器的输入电阻是______。

答案：无穷大三、简答题1. 简述共射放大电路的工作原理。

答案：共射放大电路是一种使用NPN或PNP晶体管的放大电路，其中发射极与输入信号相连，集电极与输出信号相连，基极用于控制晶体管的导电状态。

当基极电压增加时，晶体管导电能力增强，从而放大输入信号。

四、计算题1. 假设有一个共射放大电路，其晶体管的β值为100，输入信号电压为10mV，求输出信号电压。

答案：由于晶体管的β值为100，即电流增益为100，输入信号电流为10mV / V_BE（V_BE是晶体管的基极-发射极电压，通常为0.7V），则输出信号电流为100 * (10mV / 0.7V)。

假设集电极电阻为R_C，则输出信号电压为I_C * R_C，其中I_C是输出信号电流。

五、分析题1. 分析共集放大电路与共射放大电路在信号放大方面的主要差异。

答案：共集放大电路和共射放大电路的主要差异在于信号的放大方式和应用场景。

共集放大电路通常用于电压跟随器，其电压增益接近1，但电流增益较高，适用于电流放大。

而共射放大电路则具有较高的电压增益和较低的电流增益，适用于电压放大。

此外，共射放大电路的输入阻抗较高，输出阻抗较低，适合作为信号源或驱动后续电路。

2020级第二学期电工电子专二期中考试(放大电路部分)一、选择(每题2分，共100分)1.已知基本放大电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A.增大电阻R BB.减小电阻R BC.改变电阻R CD.改变电源电压V CC2.在晶体管放大电路中，晶体管最高电位的一端应该是（）A.PNP型集电极B.NPN型基极C.NPN型的发射极D.PNP型的发射极3.在一个单管共射接法的基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出电压波形上部削顶，则此放大电路的静态工作点设置得（）A.偏低B.偏高C.正常D.无法判断4.电压放大器对输入输出电阻的要求是（）A.输入电阻大，输出电阻小B.输入电阻小，输出电阻大C.输入电阻小，输出电阻小D.输入电阻大，输出电阻大5.放大电路设置合适的静态工作点的目的是（）A.提高电压放大倍数B.提高输入电阻C.减小输出电阻D.避免信号出现失真6.放大电路的静态是指（）A.输入交流信号幅值不变时的电路状态B.输入交流信号频率不变时的电路状态C.输入交流信号幅值为0时的电路状态D.输入端开路时的电路状态7.共发射极放大电路输出电压与输入电压在相位上相差（）A.－90°B.0°C.90°D.180°8.基本共射放大电路的负载电阻减小时，其电压放大倍数将（）A.增大B.减小C.不变D.与输入电压相关9.如果晶体管的发射结正偏，集电结反偏，当基极电流增大时，将使晶体管（）A.集电极电流减小B.集电极电压U CE上升C.集电极电流增大D.发射极电流下降10.为了使晶体管工作于饱和区，必须保证（）A.发射结正偏，集电结正偏B.发射结正偏，集电结反偏C.发射结正偏，集电结零偏D.发射结反偏，集电结反偏11.放大器外接负载电阻R L后，输出电阻R O将（）A.增大B.减小C.不变D.等于R L12.有些放大电路在发射极电阻旁并上电容C E，则C E的主要作用是（）A.稳定静态工作点B.交流旁路，减少信号在R E上的损失C.改善输出电压的波形D.减少信号失真13.在三极管放大电路中，若输出信号既发生饱和失真，又发生截止失真，则原因（）A.静态工作点过高B.静态工作点过低C.输入信号幅度过大D.输入信号幅度过小14.NPN型三级管共射放大电路中，当集电极电流增大时，则晶体管（）A.基极电流不变B.集电极对发射极电压U CE下降C.基极电流减小D.集电极对发射极电压U CE上升15.下面关于多级放大电路静态工作点说法正确的是（）A.阻容耦合互相影响B.变压器耦合互相影响C.直接耦合互相影响D.都不影响16.适用于功率放大的多级放大器耦合方式是（）A.阻容耦合B.电容耦合C.直接耦合D.变压器耦合17.关于射极输出器，错误叙述是（）A.电压放大倍数略小于1，电压跟随性好B.输入阻抗低，输出阻抗高C.具有电流放大能力和功率放大能力D.有电压串联负反馈18.射极输出器三极管的公共端是（）A.基极B.发射极C.集电极D.电源正极19.直流放大电路的特点是（）A.只能放大直流信号B.只能放大频率较低的交流信号C.只能放大频率较高的交流信号D.既能放大直流信号也能放大交流信号20.在画基本放大电路的交流通路时，电容C视作，直流电源V CC视作。

放大电路试题及答案一、选择题（每题5分，共20分）1. 在放大电路中，三极管的放大作用是通过什么实现的？A. 电流放大B. 电压放大C. 功率放大D. 电阻放大答案：C2. 下列哪个元件不是放大电路中常用的？A. 电阻B. 电容C. 二极管D. 电感答案：C3. 放大电路的静态工作点通常由什么决定？A. 电源电压B. 负载电阻C. 偏置电阻D. 信号源答案：C4. 放大电路的输出信号与输入信号的相位关系如何？A. 同相B. 反相C. 无关系D. 有时同相有时反相答案：B二、填空题（每题5分，共20分）1. 放大电路的输入阻抗越大，其对前级电路的_________越小。

答案：负载2. 放大电路的输出阻抗越小，其对后级电路的_________越大。

答案：驱动能力3. 为了稳定放大电路的静态工作点，通常采用_________偏置方式。

答案：分压4. 放大电路的放大倍数通常用_________表示。

答案：电压增益三、简答题（每题10分，共20分）1. 请简述放大电路中静态工作点的调整方法。

答案：调整静态工作点通常通过改变偏置电路中的偏置电阻值来实现，以确保三极管工作在放大区，避免截止或饱和。

2. 放大电路中为什么需要引入负反馈？答案：引入负反馈可以提高放大电路的稳定性，减小输入信号的非线性失真，改善放大电路的频率响应，同时还可以提高放大倍数的稳定性。

四、计算题（每题20分，共40分）1. 已知放大电路的输入信号电压为1mV，输出信号电压为2V，求放大电路的电压放大倍数。

答案：电压放大倍数 = 输出信号电压 / 输入信号电压 = 2V / 1mV = 20002. 假设一个放大电路的静态工作点为V_BE = 0.7V，V_CC = 12V，R_B = 100kΩ，R_E = 1kΩ，求该电路的静态集电极电流I_C。

答案：I_C = (V_CC - V_BE) / (R_B + (β+1) * R_E) = (12V -0.7V) / (100kΩ + (100+1) * 1kΩ) = 0.1mA。
